订阅CAD如何创建箭头引线以及修改箭头大小
来源：网络收集 点击： 时间：2024-09-01【导读】：
今天为大家分享一篇【CAD如何创建箭头以及修改箭头大小】工具/原料moreCAD，AUTO、中望等版本即可线条箭头绘制【LE】1/5分步阅读
2/5
3/5
4/5
5/5
修改箭头类型【PROPER】1/2
2/2

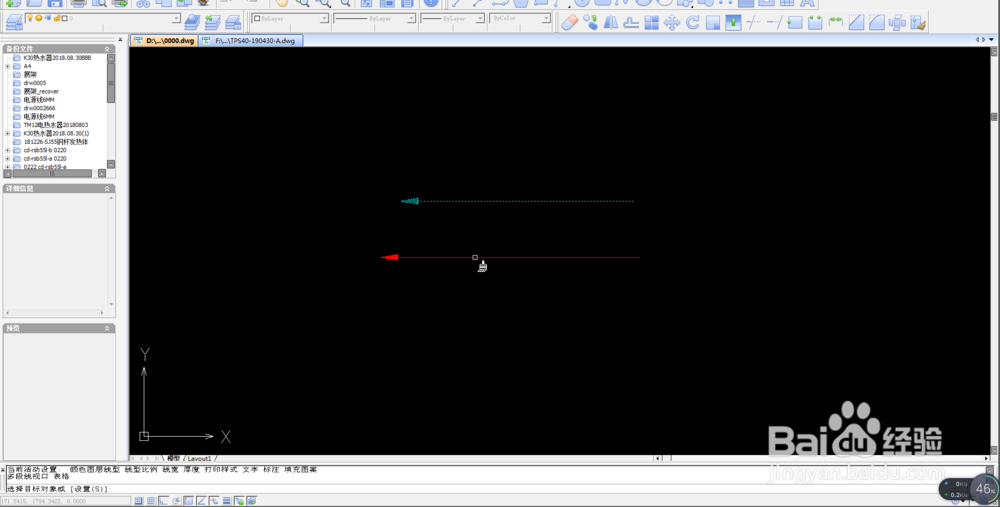

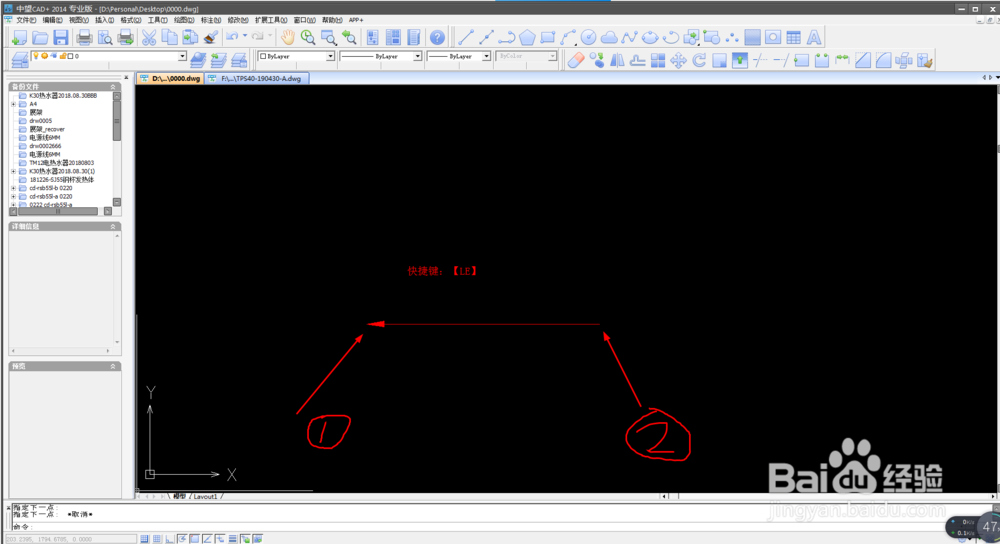

创建箭头引线，快捷键【LE】，第一点为箭头，后面的第二点、等等都是引线

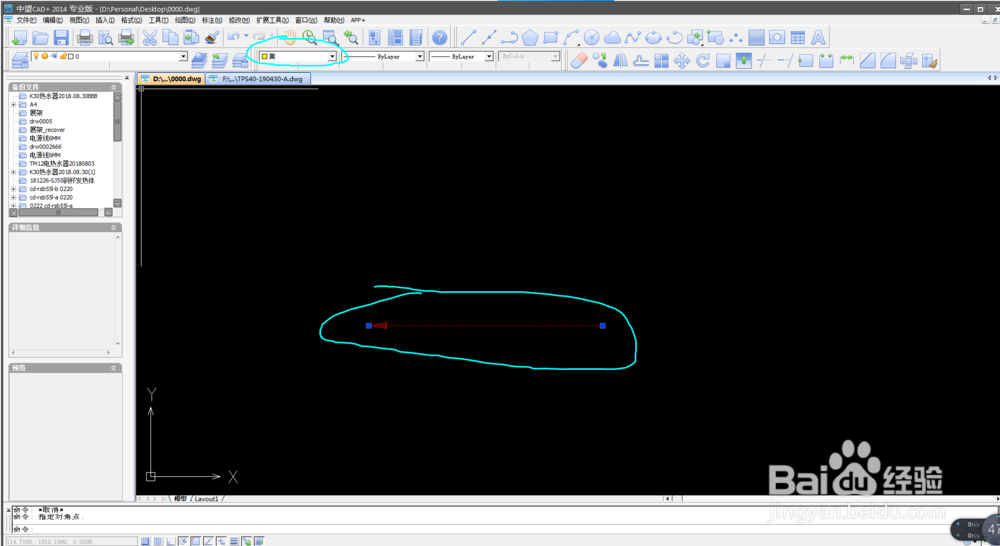

2/5如果发现颜色和图层的不一样，那是因为你选择的标注样式决定的。

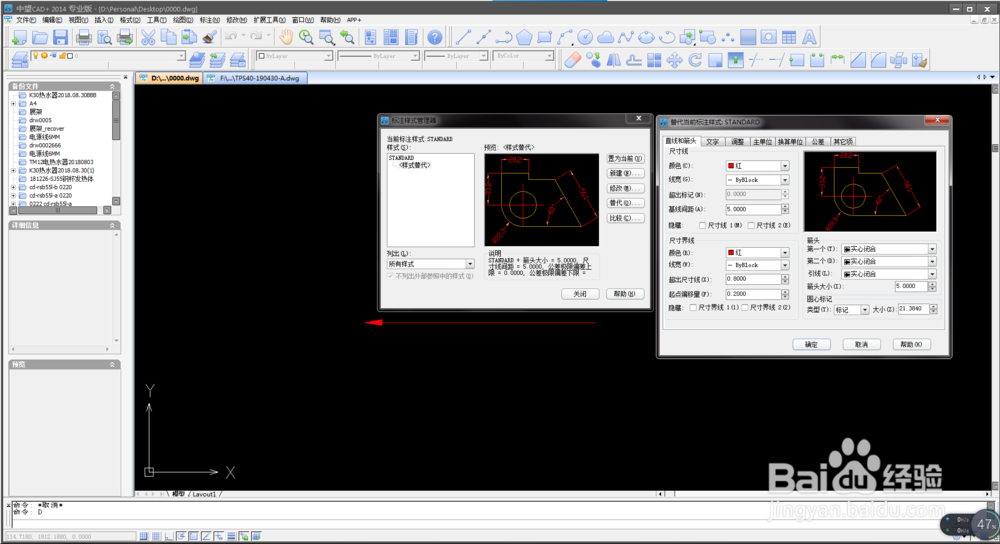

3/5我们可以通过快捷键【D】，进入标注样式管理界面，选择【修改】，然后在【直线和箭头】选项里修改颜色选项，这样，后面的箭头颜色都将会改变。

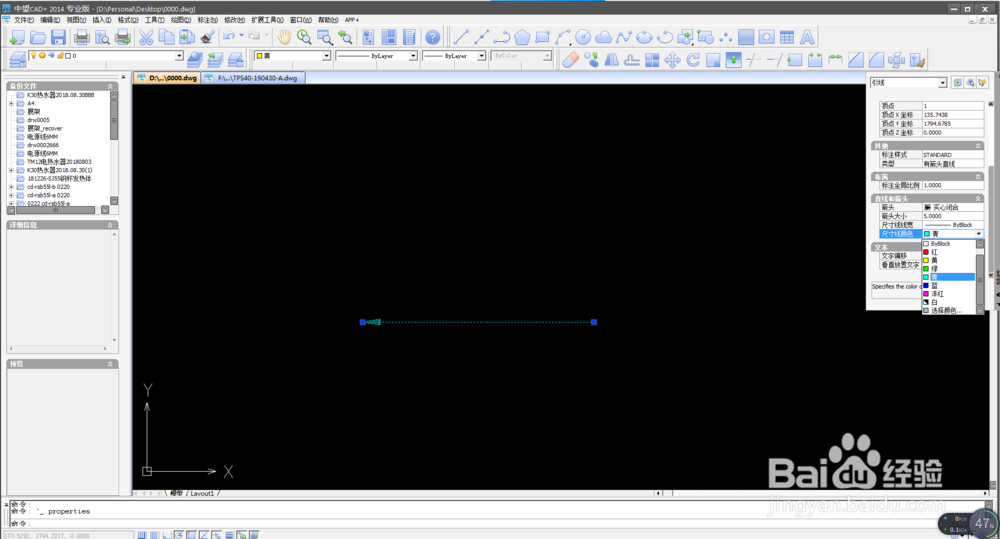

4/5我们也可以单独更改一条箭头引线的颜色，快捷键【PROPER】（有些CAD是可以通过双击选中要修改的线条），在选项界面修改。
5/5如果再次绘制一条直线，需要使它有一样的属性，那么快捷键【MA】，将另外一条线条的属性复制到另外一条线条的属性
修改箭头类型【PROPER】1/2快捷键【PROPER】，方法与上述的第四步一致，如下图所示，可修改成点之类的。
2/2我们可以通过引线，直接带有文字备注，根据命令框提示即可
