订阅CAD图纸显示不全怎么办
来源：网络收集 点击： 时间：2024-02-23【导读】：
当我们用CAD软件打开图纸却发现图纸显示不全，这是为什么呢？下面我以中望CAD软件为例，向大家介绍。品牌型号：联想LAPTOP-4IN0A1A2系统版本：Windows11软件版本：中望CAD2020方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5

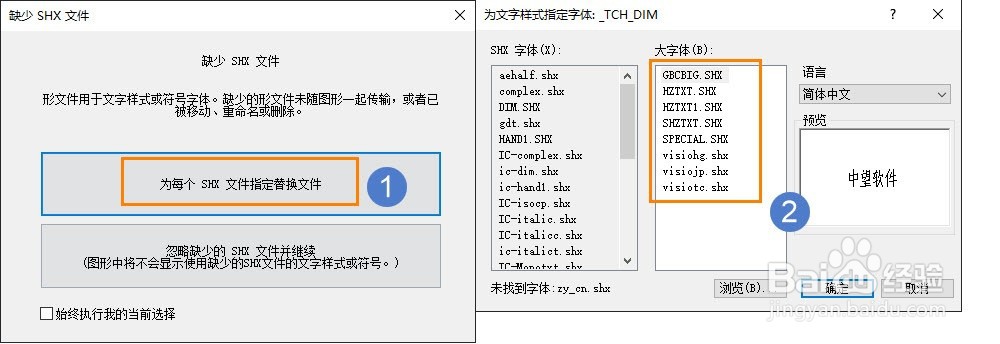

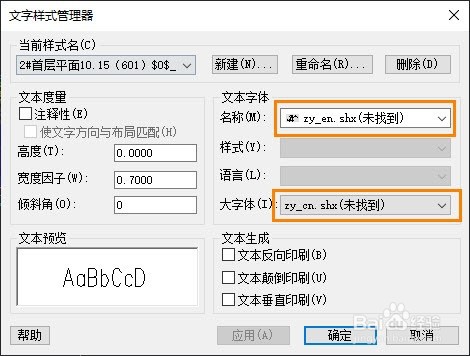

仅文字显示不全：这可能是CAD软件里缺少图纸中所使用的文字。我们可以在打开图纸时，选择其他文字对缺少的字体进行替换。或者在中望CAD软件的命令行中输入STYLE，打开文字样式管理器，查看并补齐所缺少的字体。

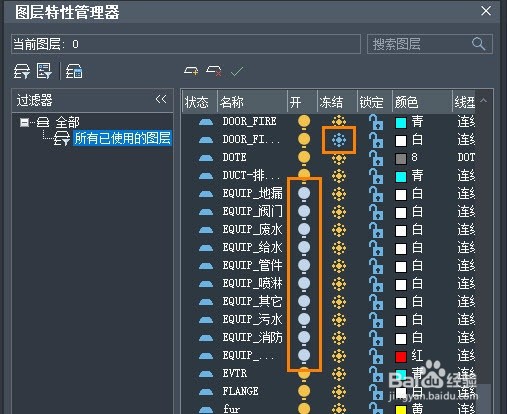

2/5图层关闭导致的图形显示不全：由于在CAD软件中的图层关闭或者冻结，导致图纸内容无法全部显示。针对这种情况，我们可以在软件的命令行中输入LAYER，打开图冲获层特性管理器，将所有图层全部显示并解冻。此时再去观察图纸的显示是否已经显示完全。

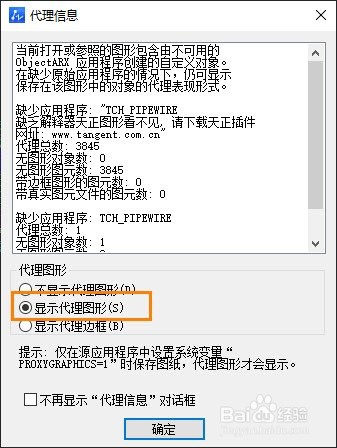

3/5图纸中存在自定义实体：这种情况的话图纸打开时会弹出代理信息框，此时记得一定要选显示代理图形，这样才能显示自定义实体部分。

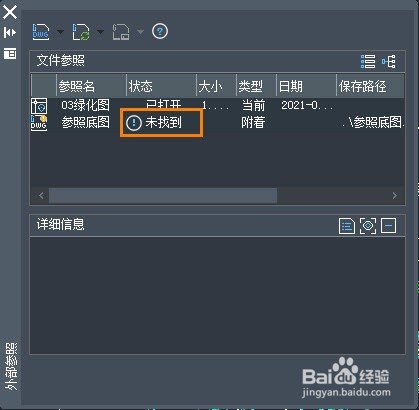

4/5缺少图纸相关的参照：我们可以在中望CAD软件的命令行中输入XREF，打开外部参照，查看是否提示有【未找到】的外部参照。如果存在，则需要将缺少的外部参照与本图纸文件放在同一个文件夹中，这样图纸才能正常的进行显示。
5/5图纸为天正软件绘制的图纸：中望CAD软件能支持天正建筑T9及以下版本的图纸显示，对于T20图纸则无法显示天正的自定义实体。对于天正的给排良三捕水、暖通、电气的自定义实体，中望CAD软件也是不支持的。对于天正建筑，我们需要用天正软件进行转存，转存为T9及以下的版本，才能使用中望CAR软件进行打开。而对于天正水暖电，我们需要转存为慎段T3格式。
注意事项大家学会了吗
