从一个压力盘的建模让大家先来了解一下Solidworks这个软件，建模无难易，只怕有心人，大家慢慢探索吧工具/原料moreSolidworks软件方法/步骤1/19分步阅读

单击“新建”——双击“零件”

2/19

单击“上视基准面”——在弹出的选项中选择“草图绘制”并单击

3/19

单击“圆”——单击“原点”——向外拉伸，在非原点处单击鼠标——单击绿色的对勾

4/19

单击“智能尺寸”——移动鼠标到圆的曲线上并单机——输入数值128——单击绿勾——单击左侧绿勾

5/19

单击“特征”——单击“拉伸凸台/基体”——“在D1里面把数值10改为7”——单击绿勾

6/19

保存零件并命名位压力盘

7/19

单击凸台的上面——单击“草图绘制”——单击“圆”——单击原点并拉伸圆——单击“智能尺寸”——单击“圆”——单击一下——输入数值75——单击绿勾——单击绿勾

8/19

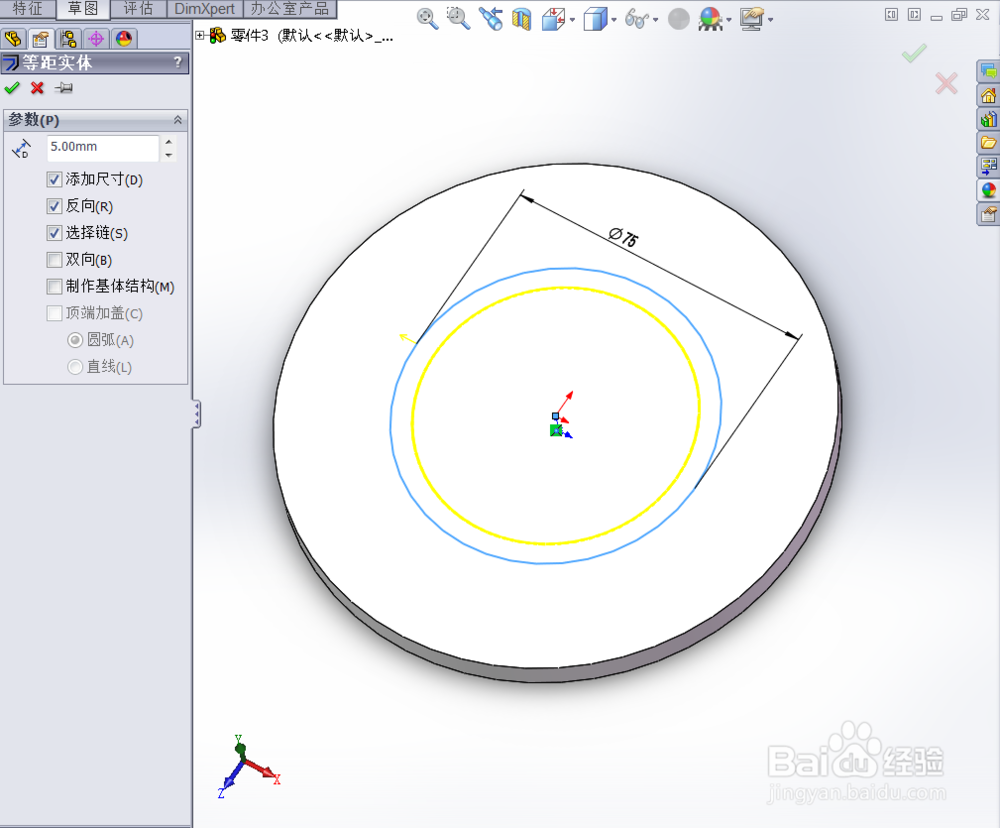

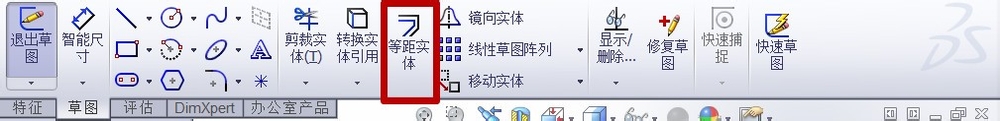

单击“等距实体”——勾上“反向”选项——单击圆的曲线——左侧输入数值5——单击绿勾

9/19

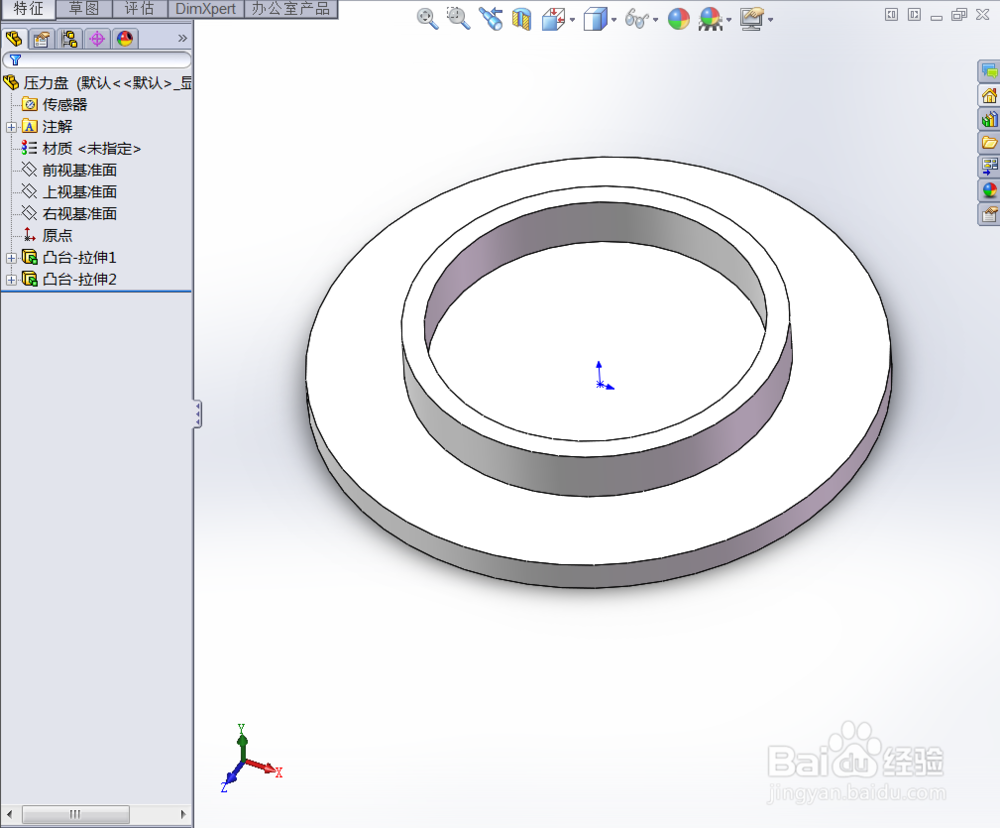

单击“特征”——单击“拉伸凸台/基体”——将鼠标移到图中位置并单机——左侧输入数值12——单击绿勾

10/19

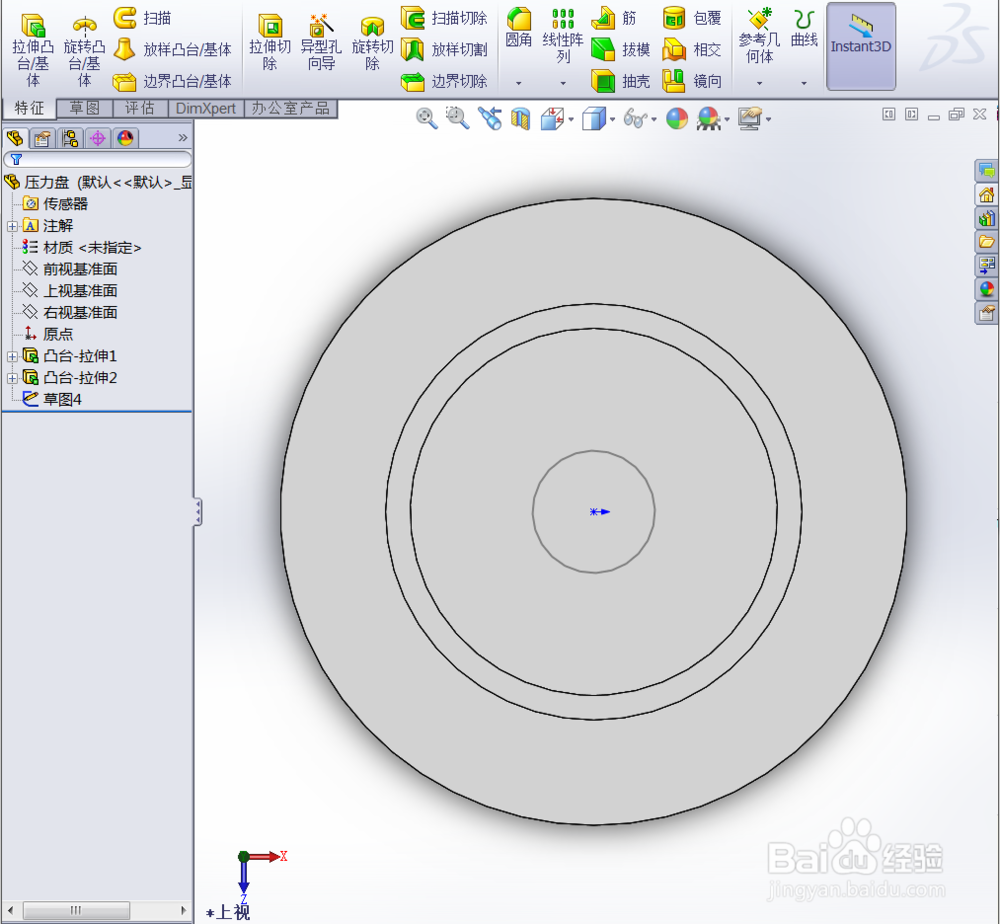

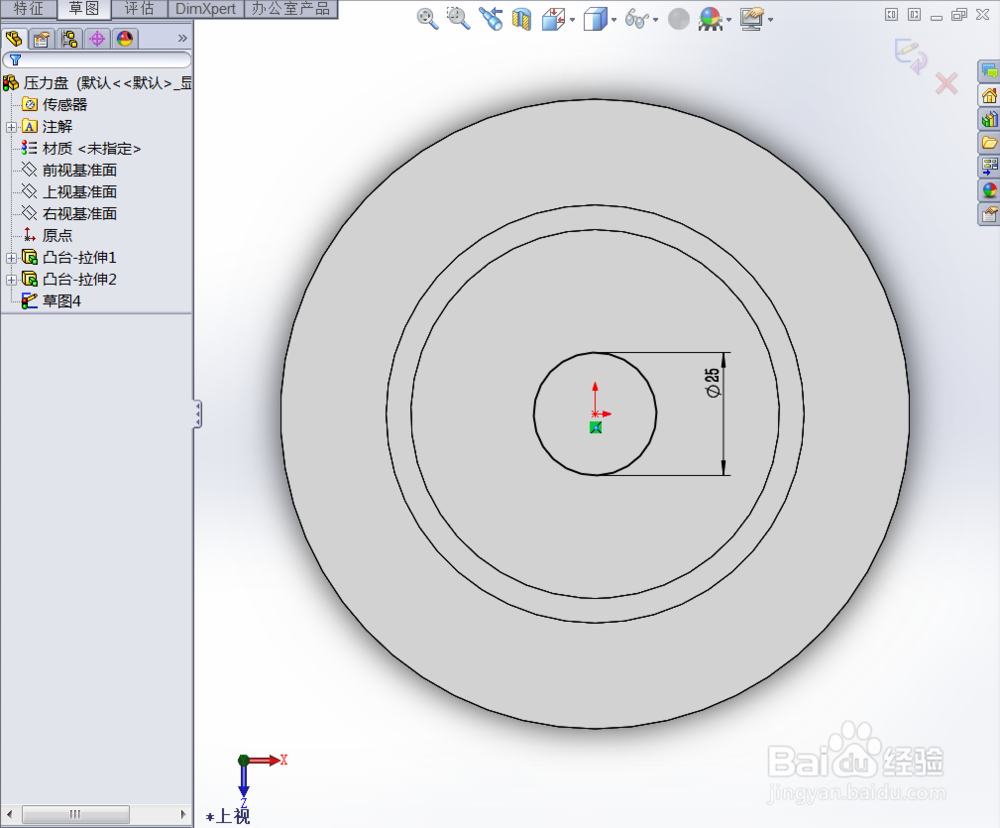

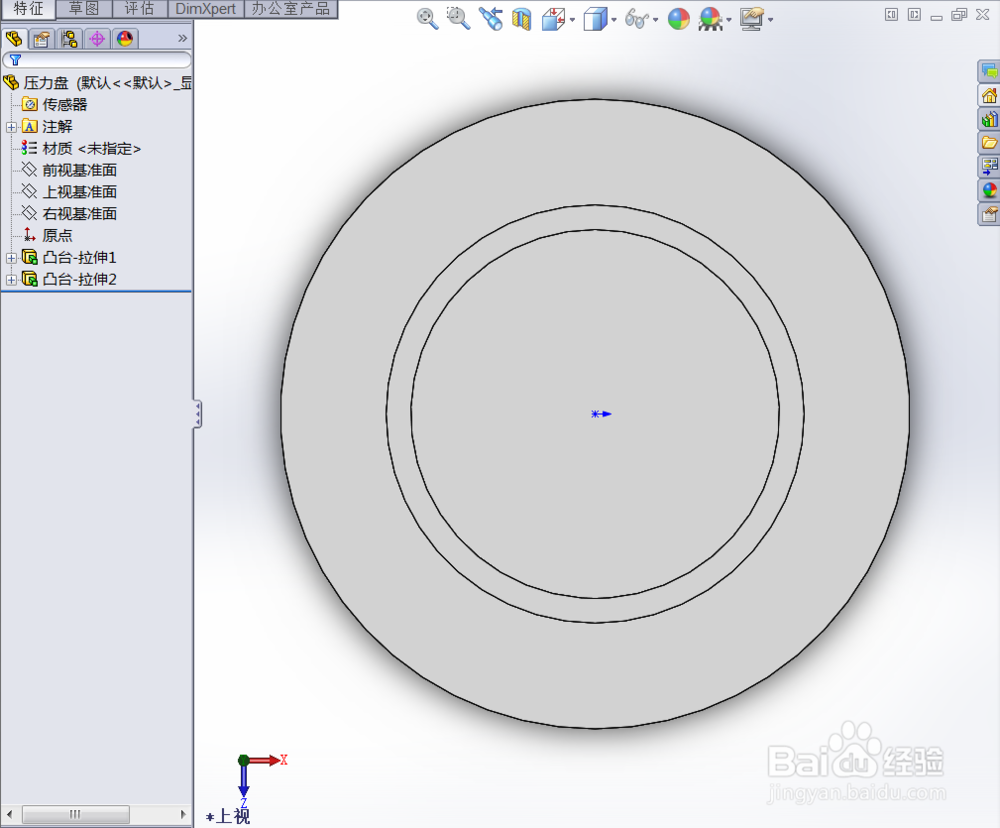

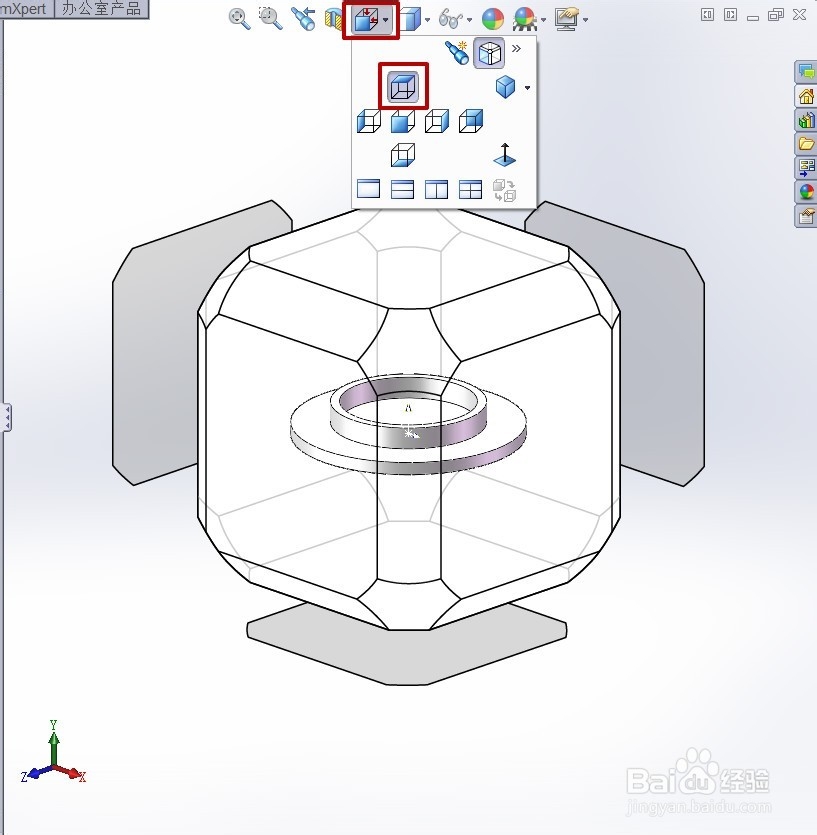

单击“视图定向”——选择顶部——单击圆的底部并选择“草图绘制”——在圆心处画直径为25的圆（同前面创建圆的过程，不详述了）——“特征”——“拉伸切除”——选择“完全贯穿”——单击草图上的圆——单击绿勾

11/19

由于背景和物体颜色相近，所以我们来改变一下背景，右键图中空白处——编辑布景——背景选项里面选择“颜色”，然后就是任选你喜欢的颜色了，点绿勾就可以了

12/19

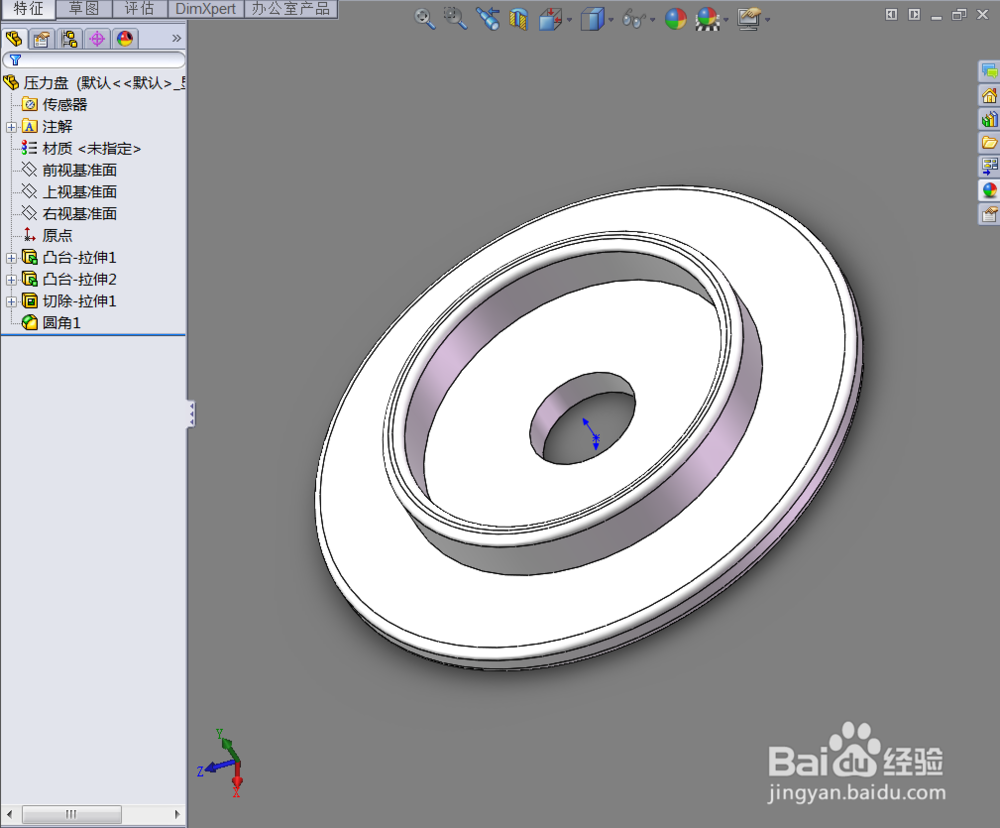

单击特征工具栏中的“圆角”——半径设为2，如图——选择台体的顶面和侧面——单击绿勾

13/19

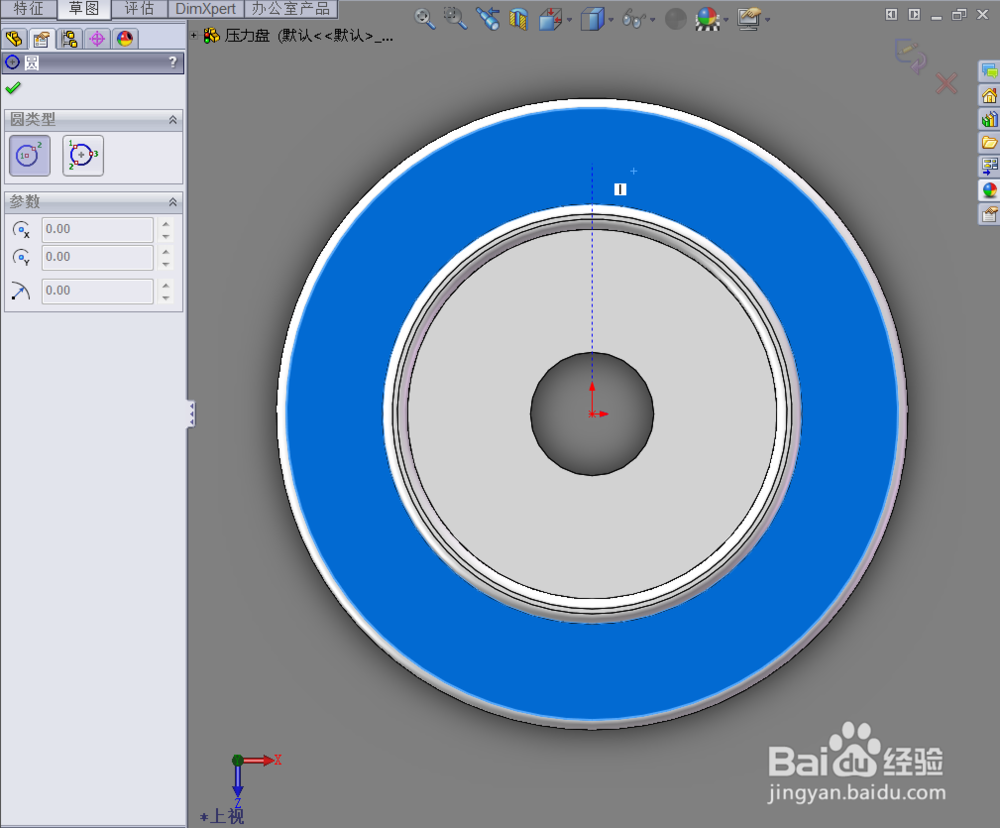

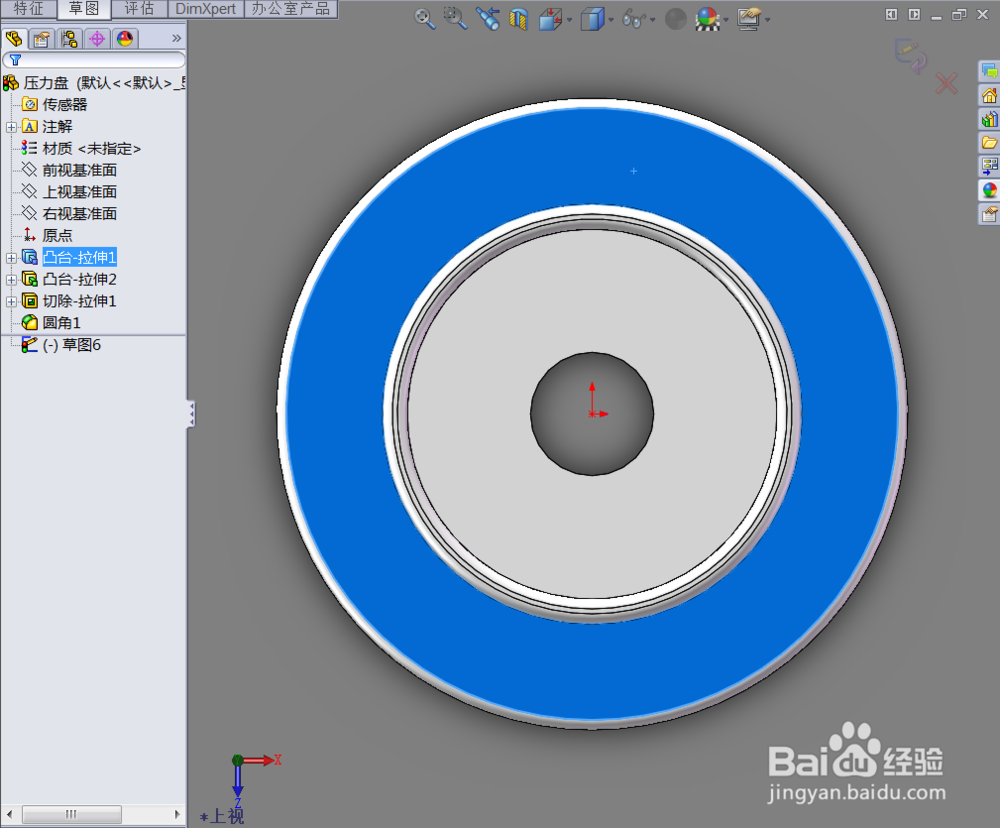

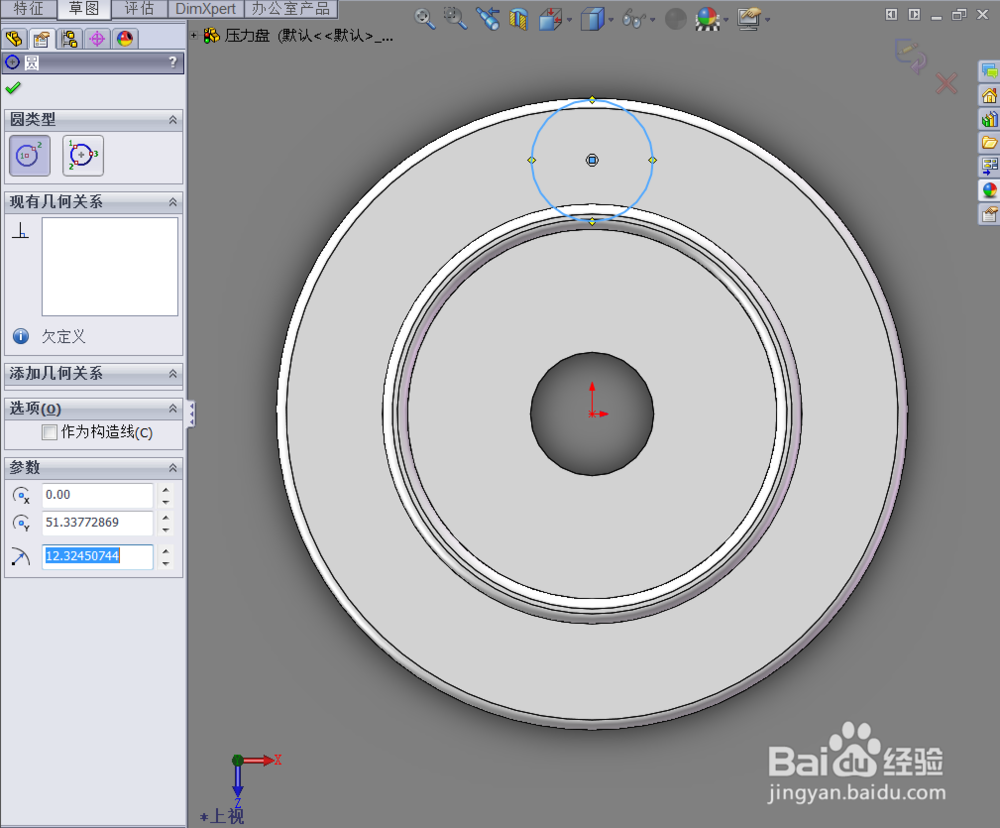

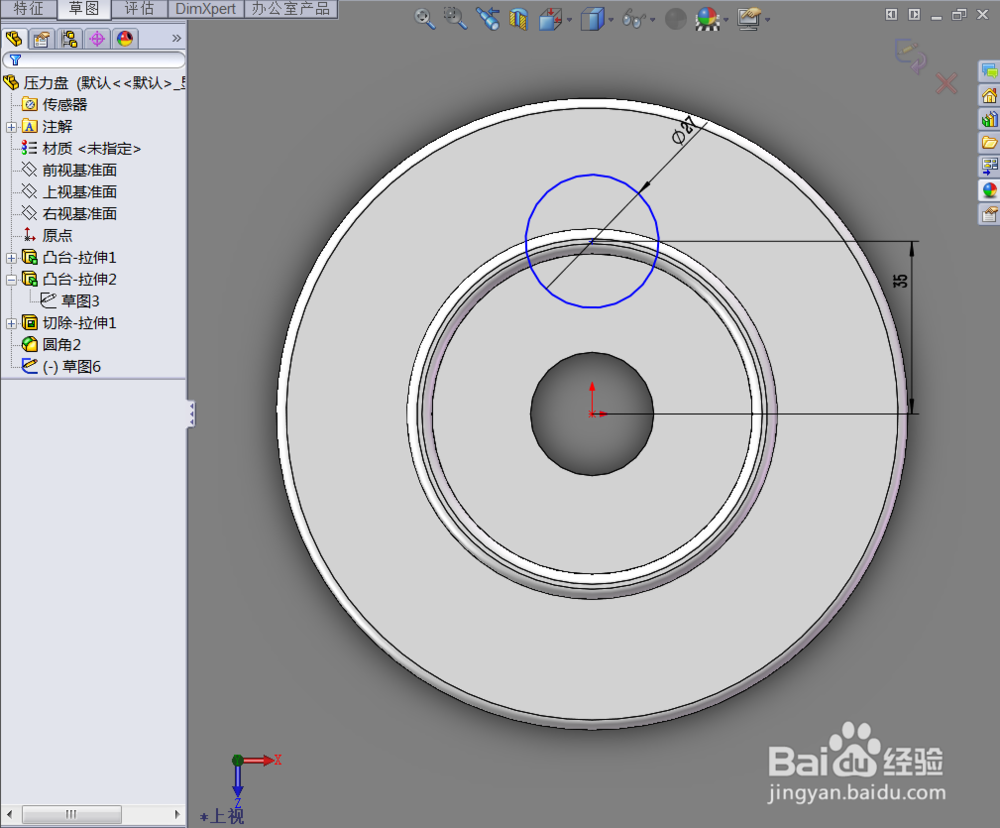

单击图中面，选择“草图绘制”——单击“圆”——鼠标从圆心处引出去，在圆心上面一处单击一下——单击“智能尺寸”——单击原点和所做的圆的圆心如图，并设置长度为35——并将圆的尺寸设置为27

14/19

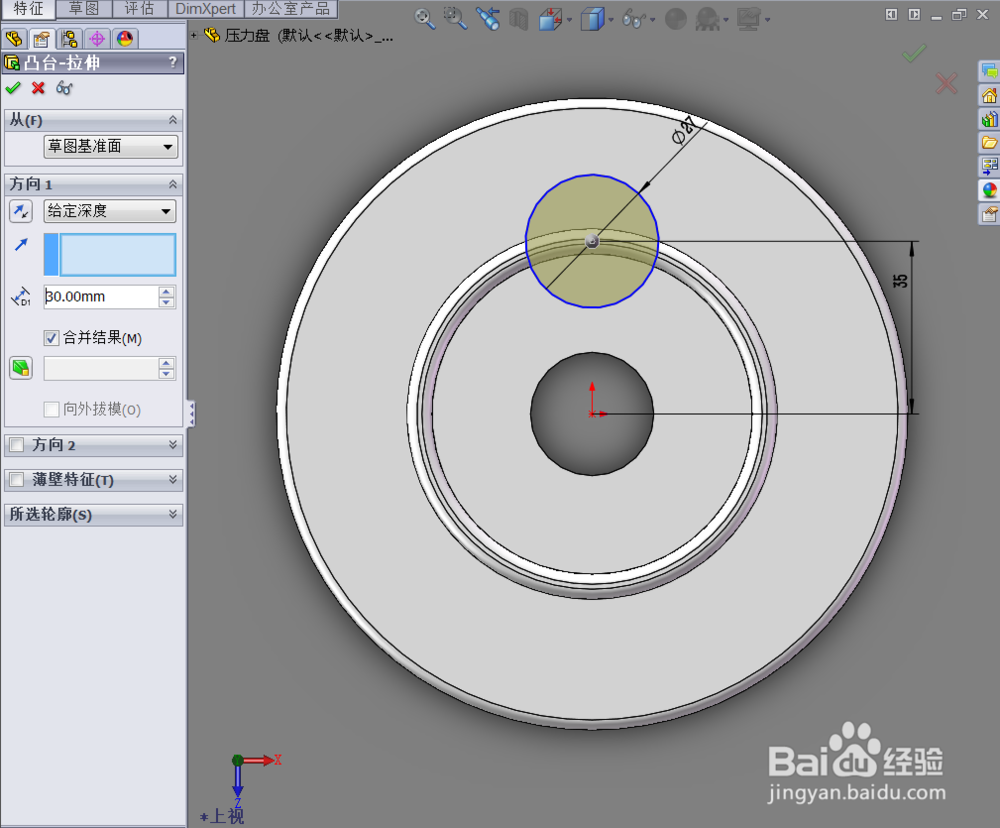

单击“特征”——“拉伸凸台/基体”——设置给定深度为30——单击绿勾

15/19

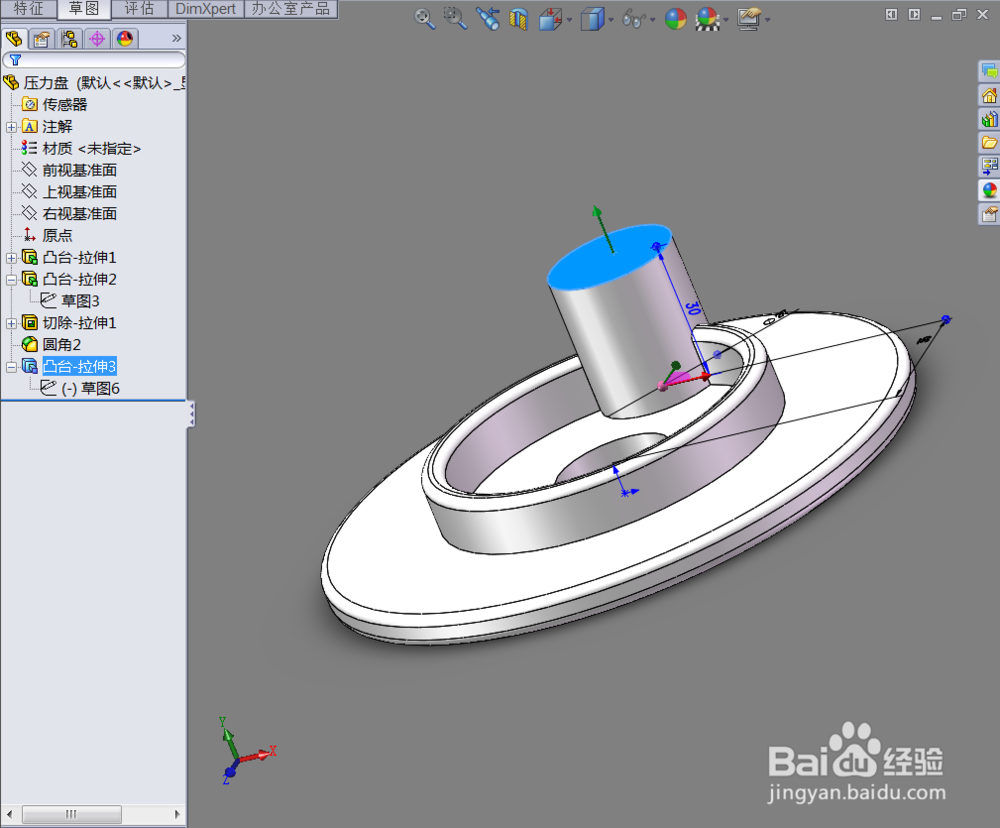

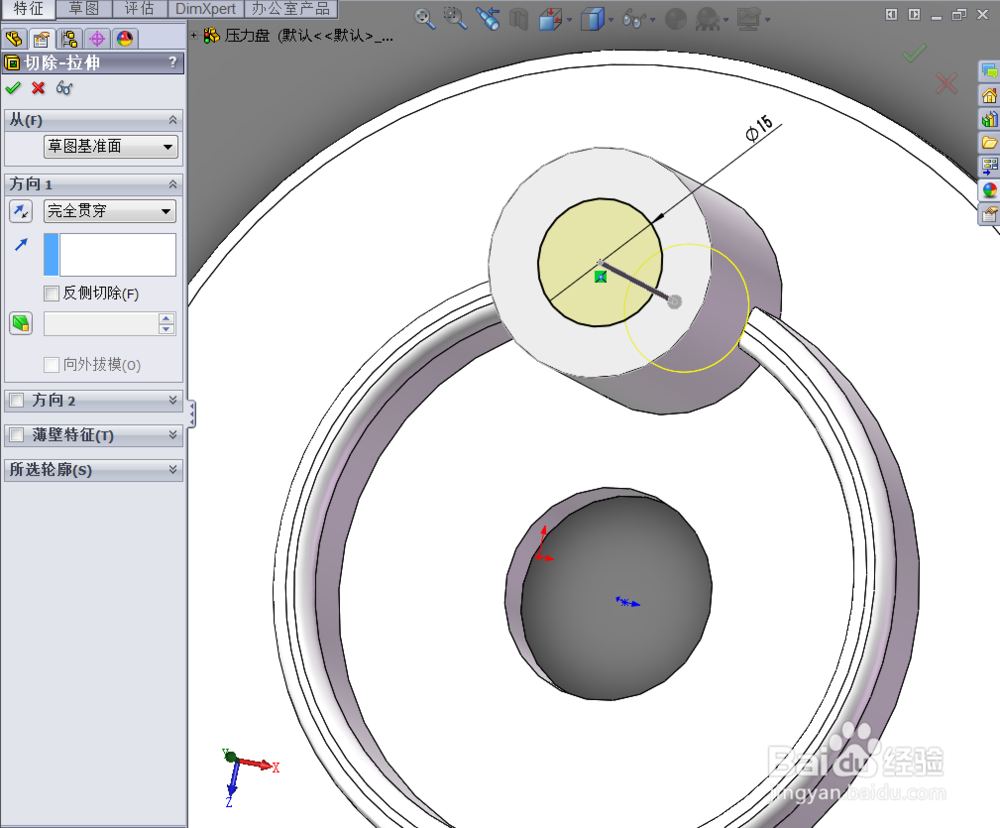

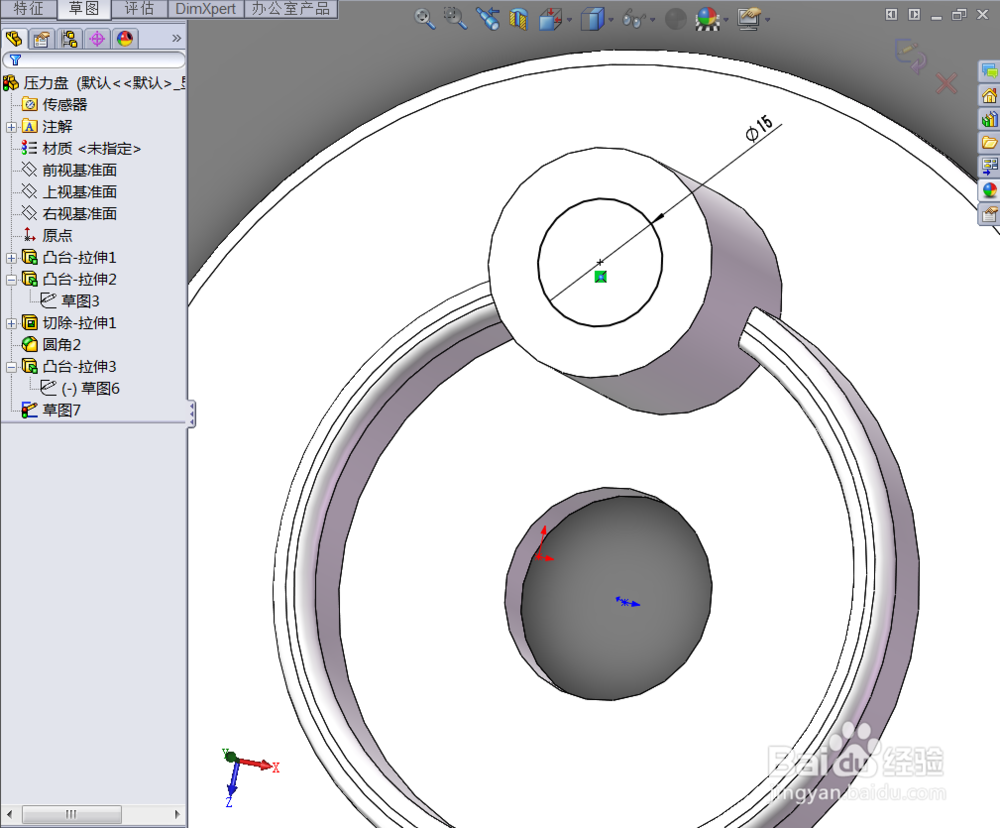

单击如图所示面——单击“圆”——绘制直径为15的圆——单击“特征”——“拉伸切除”——“完全贯穿”——绿勾

16/19

单击“圆角”——单击图中箭头所指线条——单击绿勾

17/19

单击“视图”——选择“临时轴”（这将在零件中显示所有系统所创建的轴。选择一个轴为阵列的中心轴。 ）

18/19

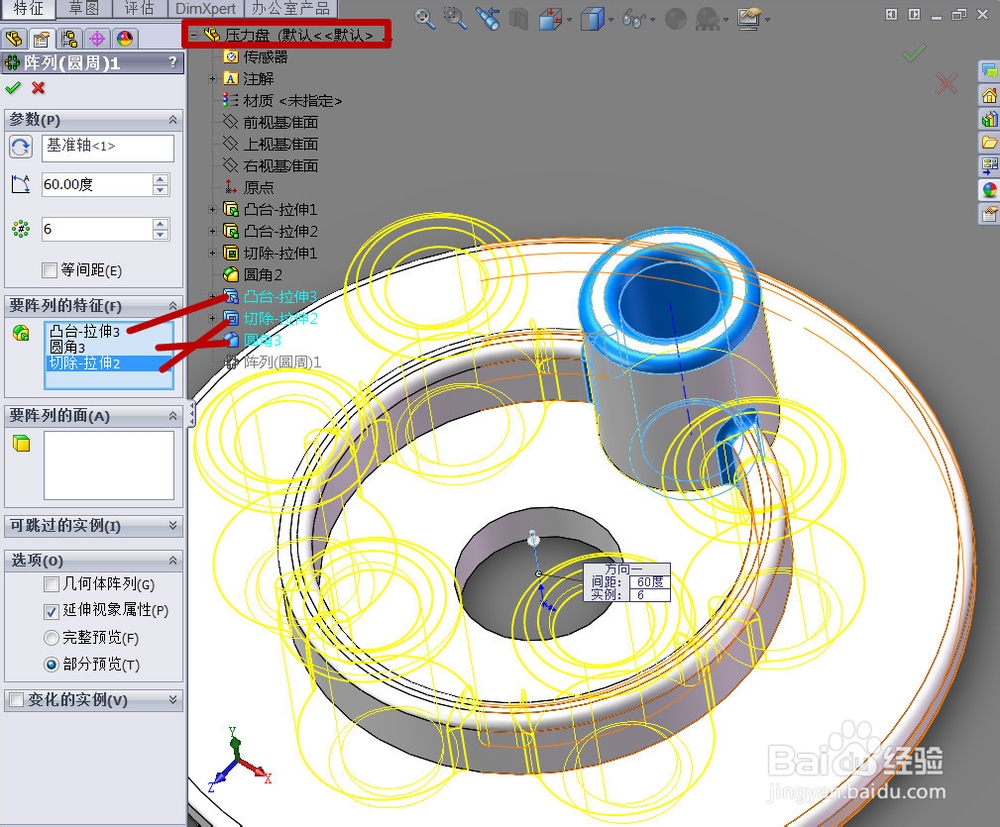

单击线性阵列下面的小三角——选择“圆周阵列”—单击刚刚拉伸的凸台和切削特征——基准轴的选取如图所示，其他数据如图——绿勾

19/19

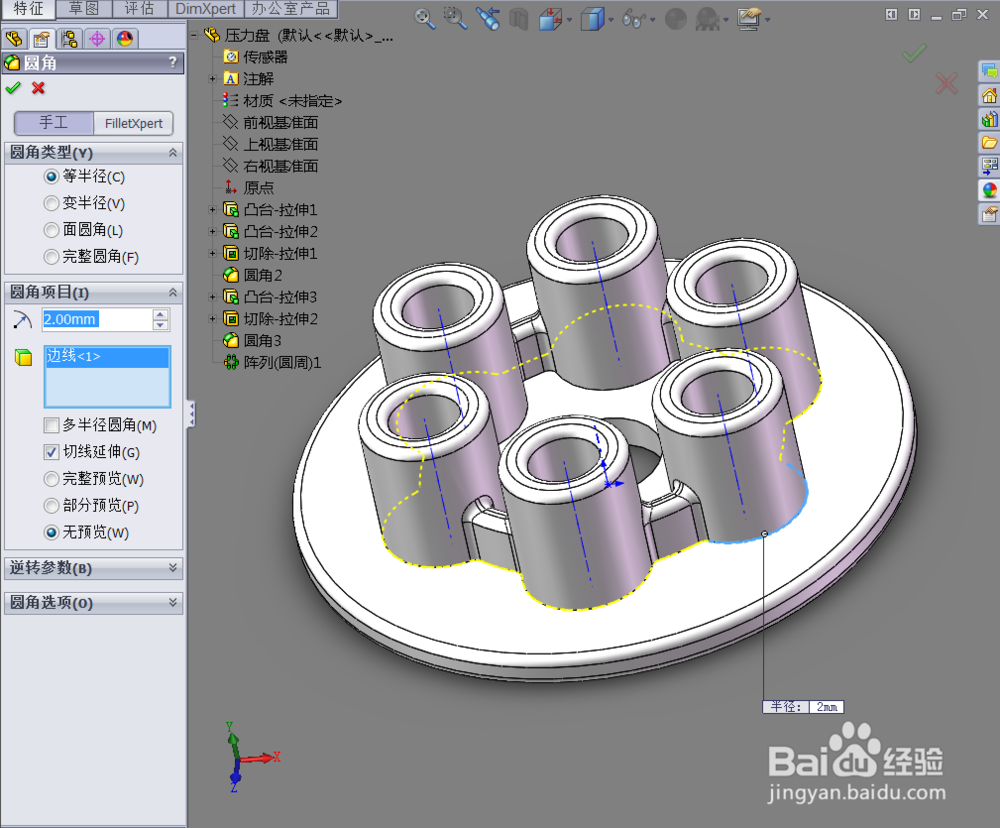

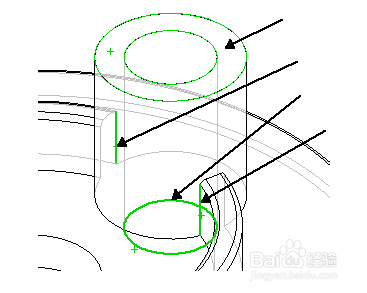

最后给如图所示的曲线倒角，点击保存就完成了建模
