在UG的制图模块，有的时候我们需要将尺寸标注的数字更改为文本，用来表示特定的用途。在10.0以前的版本双击数字更改就好的，从10.0开始改不了，怎么办呢。最终要实现如下图所示的效果。工具/原料moreUG NX12或其他10.0以上版本方法/步骤1/8分步阅读

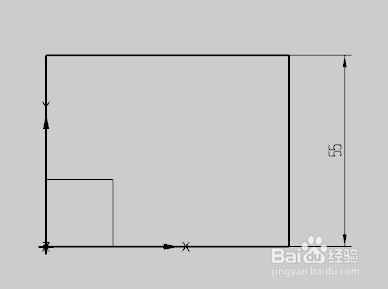

在UG制图模块有下图所示的图纸，双击尺寸55进入“线性尺寸”对话框。

2/8

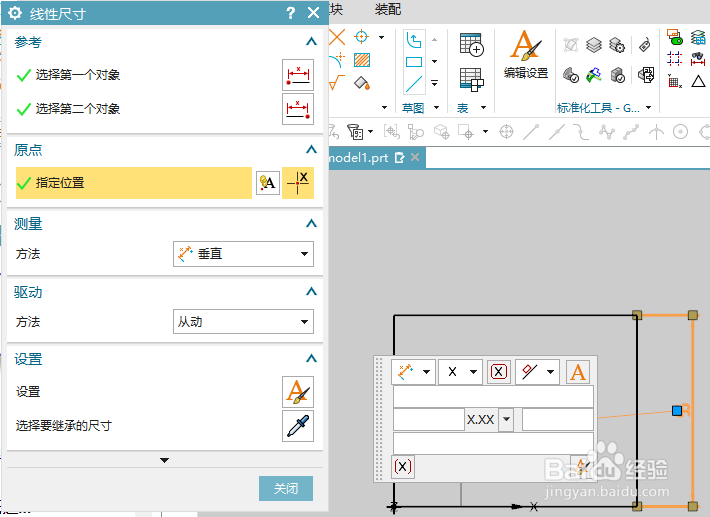

打开的对话框如下图所示。

3/8

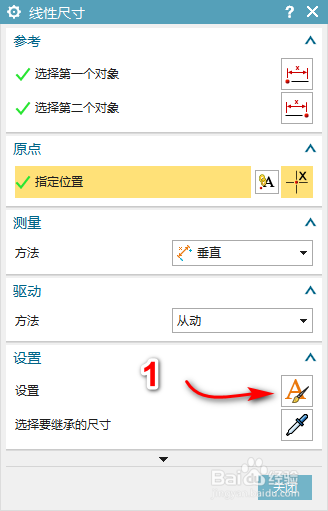

点击如下图“1”位置的工具按钮。

4/8

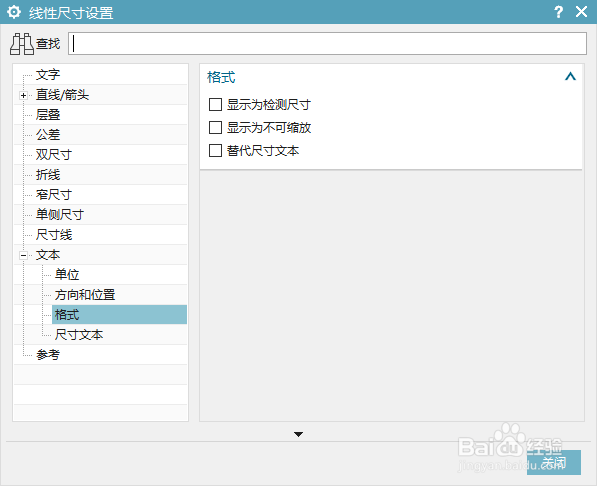

打开“线性尺寸设置”对话框，如下图所示。

5/8

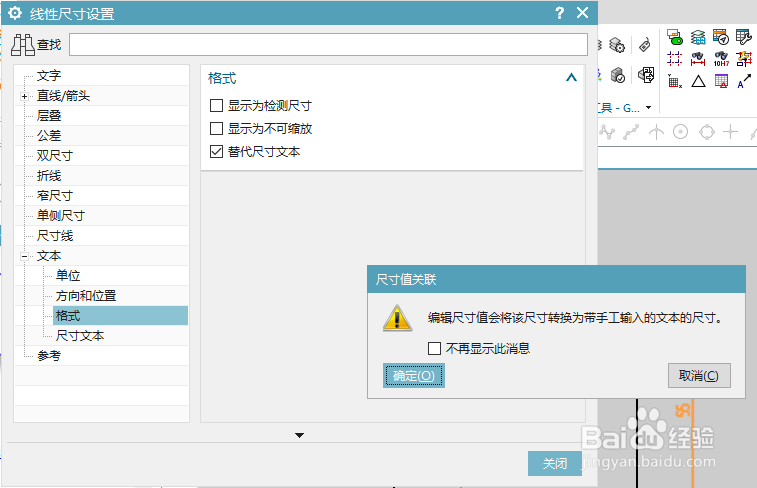

点击“文本”/“格式”/勾选“替代尺寸文本”，跳出如下图对话框，点击“确定”。

6/8

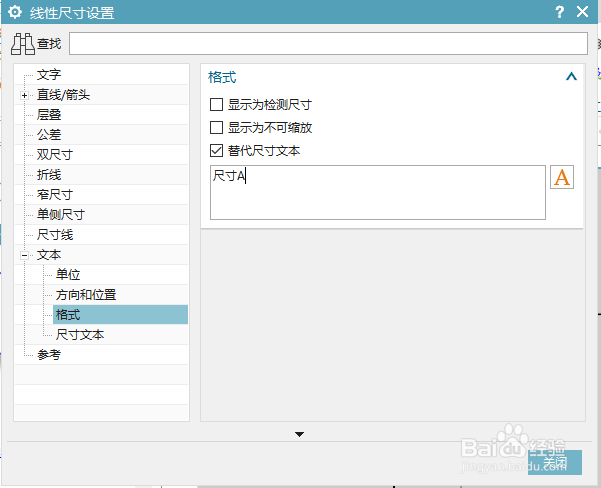

输入文字“尺寸A”

7/8

如下图“3”位置点击“尺寸文本”，如下图“4”位置选择一个中文字体，最后点击“关闭”。

8/8

最终效果如下图所示。

注意事项

本经验适用于UG NX10.0及以上版本

本经验适合有一定UG基础的朋友参考使用
