有的小伙伴在Revit中绘制坡道上,不知道该如何绘制厚度变换的坡道,下面我将用2种方法教你如何绘制。一种是楼板工具、另外一种是坡道工具。工具/原料moreAutodesk Revit 2018方法一、楼板工具1/9分步阅读
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
方法二、坡道工具1/3
2/3
3/3
BIM坡道
首先在建筑中找到楼板。

使用楼板工具,绘制个楼板。

然后在编辑类型中修改楼板厚度,将“可变”勾选中。

回到三维视图,选中楼板后,在工具栏右上角找到“修改子图元”

然后楼板会出现四个正方形小框,鼠标放在小框上,向下或者向上拖动(也可直接输入高度数值),即可盖板楼板厚度。

添加栏杆扶手,这里选择“绘制路径”

通过失拾取线拾取三维边(拾取不到三维边时,按“Tab键”进行选择)

此时发现栏杆没有放置在坡道主体上,这时需要使用“拾取新主体”工具。

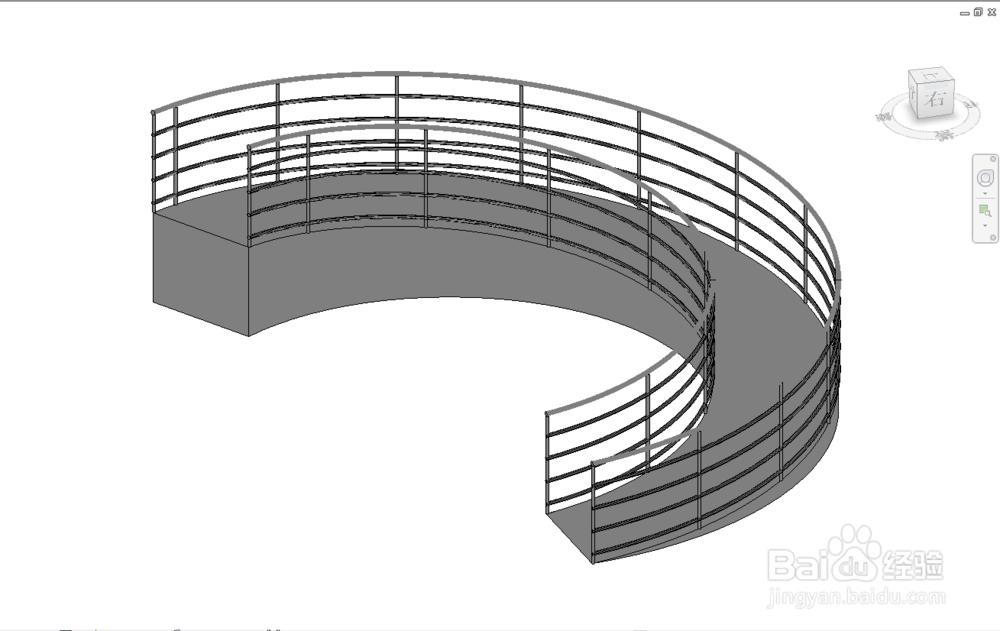

另外一条栏杆也是相同的方式绘制,再添加材质,厚度变换的坡道就完成了。

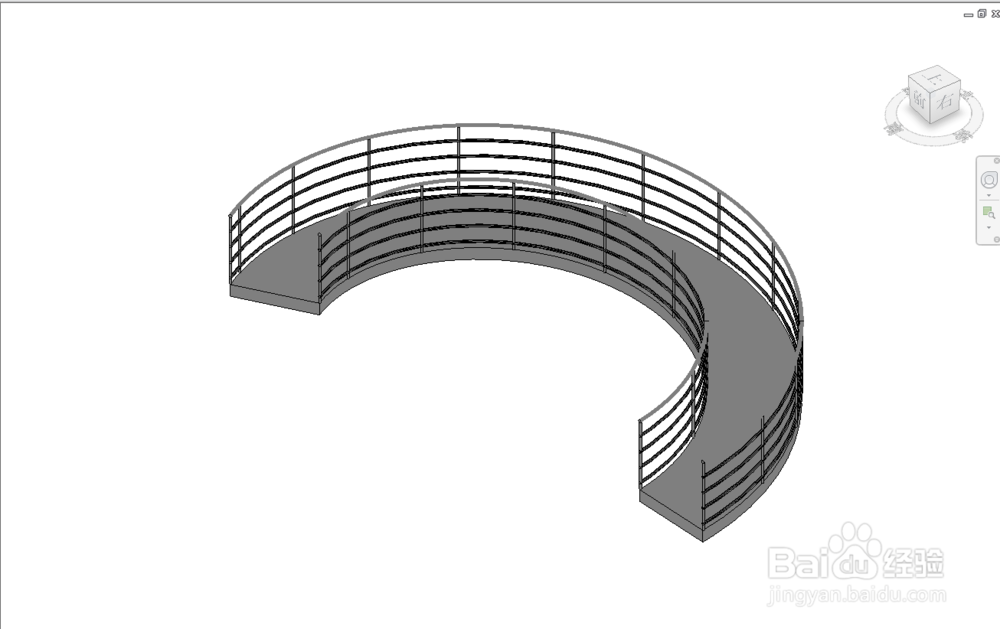

绘制坡道时,我们的第一想法是使用revit自带的坡道工具,但是很多小伙伴并不知道该如何才能使它厚度发生变化。其实很简单,首先绘制一个坡道。

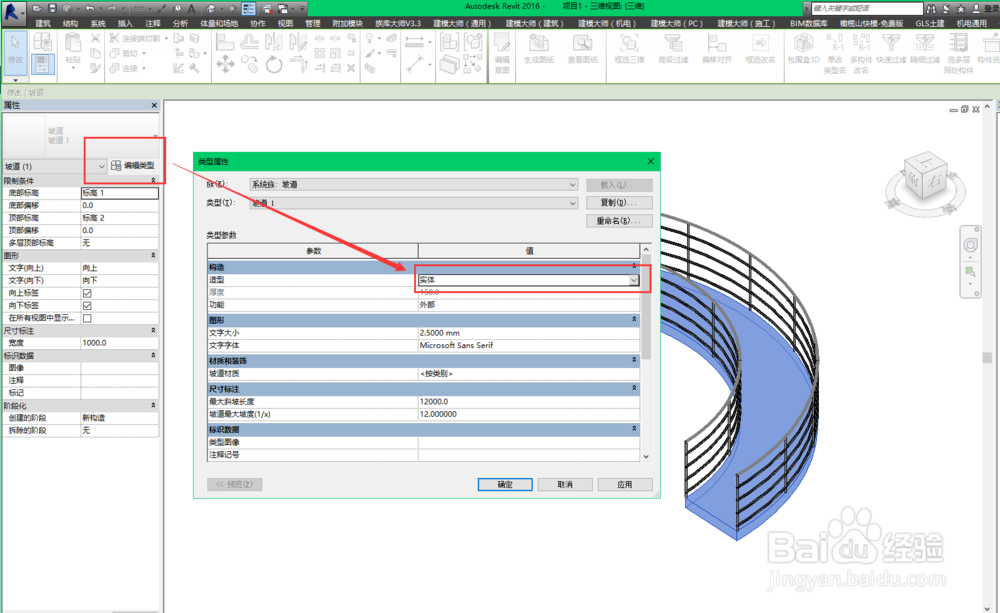

只需要在类型属性将构造改为“实体”就可了。

是不是很简单,感觉试试吧。
