在实际工程绘图过程中，楼梯的剖面图绘制一直是工程师比较头疼的问题，尤其是在修改建筑图给出的楼梯剖面的基础上，进行结构楼梯剖面的绘制，往往面临着比例变换，标高处理，删除扶手栏杆，尺寸调整等繁琐的操作。本文将介绍如何利用探索者软件的剖面转换的功能，实现一键转换楼梯剖面图。工具/原料moreTSSD软件方法/步骤1/3分步阅读

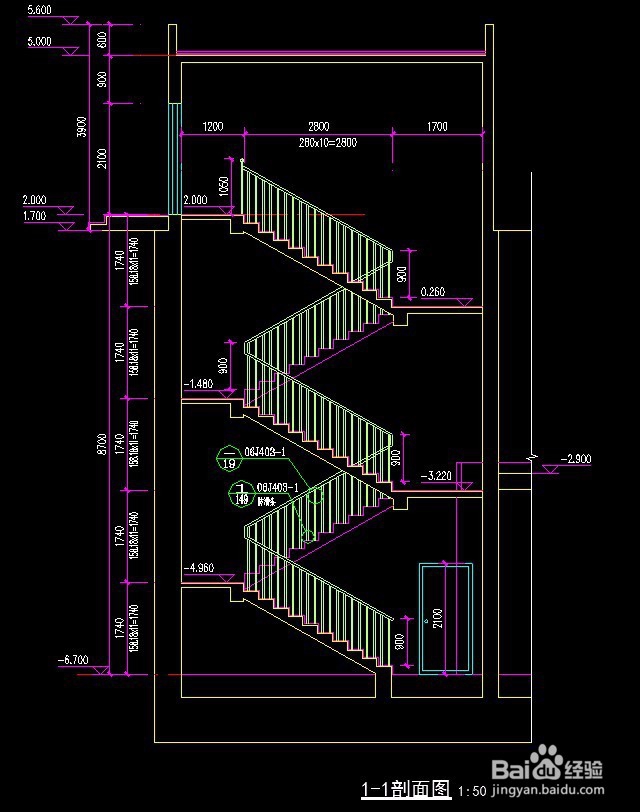

打开建筑专业使用天正软件绘制的楼梯的剖面图，图中的各个构件均使用天正的图层。此处对建筑图的图层有个规范的要求，如各个构件的图层名称需要分开，看线、地平线齐全等，对具体的各个构件图层的名称没有要求。

2/3

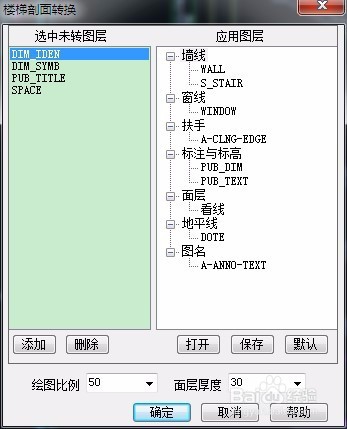

执行【剖面转换】功能会弹出如下剖面转换的对话框中，只需在对话框中进行图层名称的指定，标高的值，绘图的比例，即可完成转换。

3/3

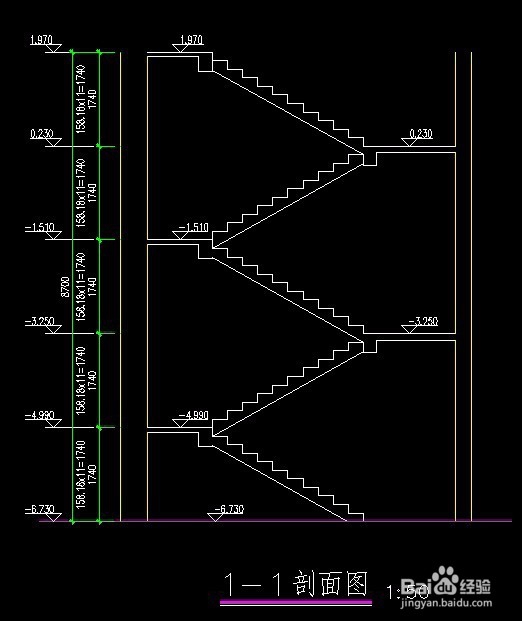

完成效果如图所示，从图中可以看出，直接将比例进行了变换，标高自动处理，窗户、栏杆自动删除，尺寸标注换成探索者样式，自动降标高处理。基本上实现了自动化一键操作。
