订阅使用cad绘制双向传声器图形符号
来源：网络收集 点击： 时间：2024-09-07【导读】：
介绍使用cad绘制双向传声器图形符号的具体步骤。品牌型号：联想台式系统版本：windows7软件版本：cad2017方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
CAD双向传声器绘制双向传声器CAD制图

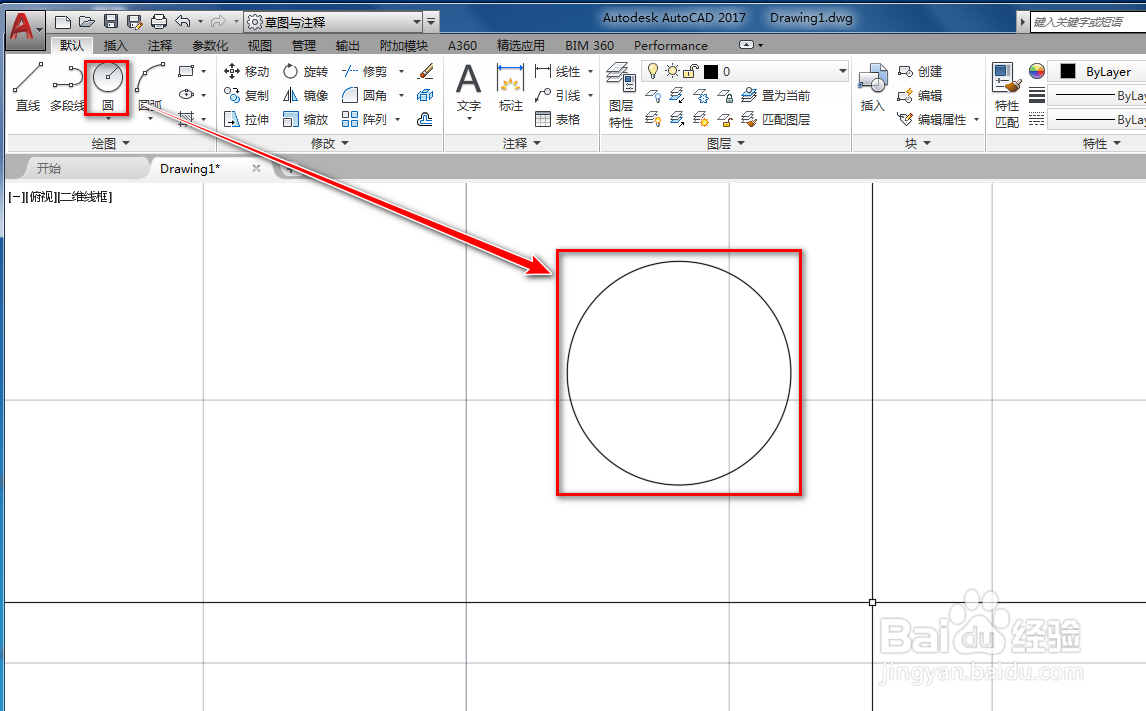

打开cad，使用圆工具在作图区绘制一个圆，如下图。

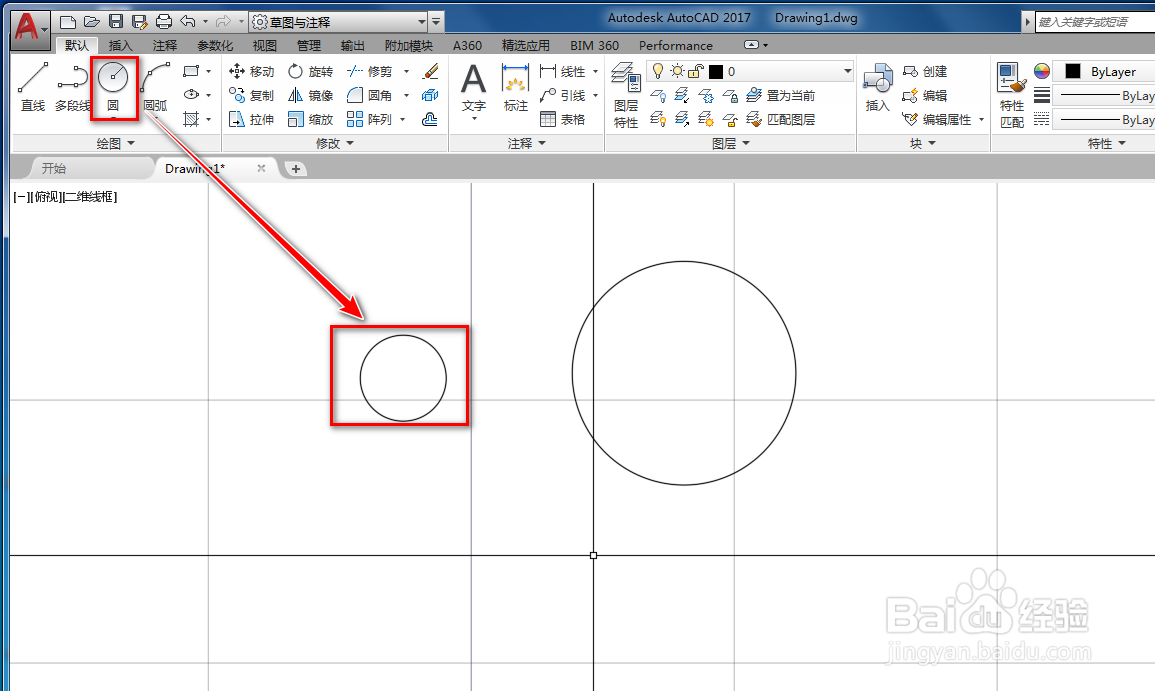

2/6再次使用圆工具，在作图区绘制一个小圆，如下图。
3/6使用移动工具，以小圆最右侧点为参考点将其移动到大圆圆心位置，如下图。

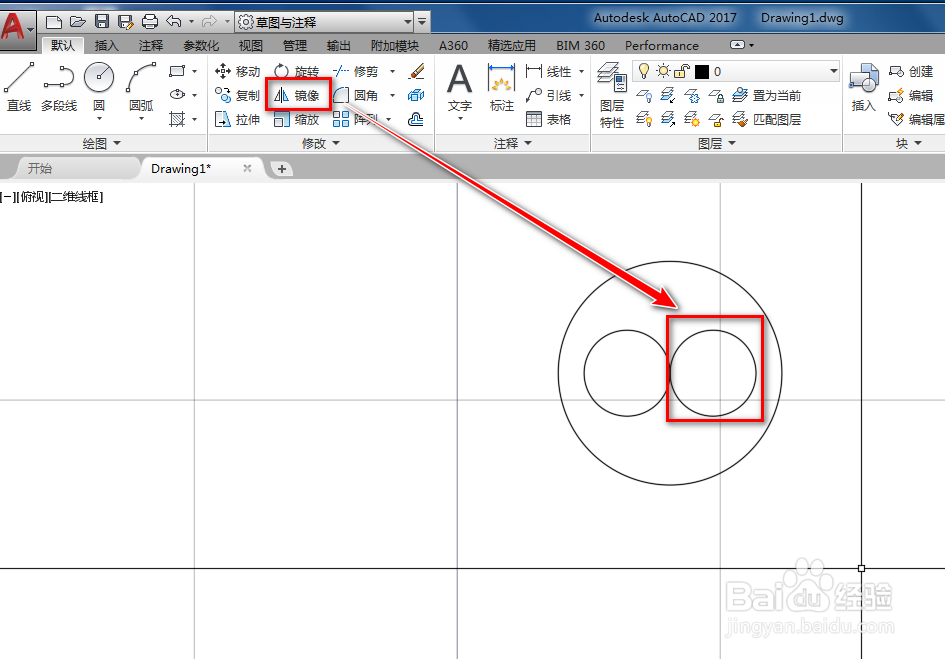

4/6使用镜像工具，将小圆以过大圆圆心的竖线为镜面做镜像，如下图。

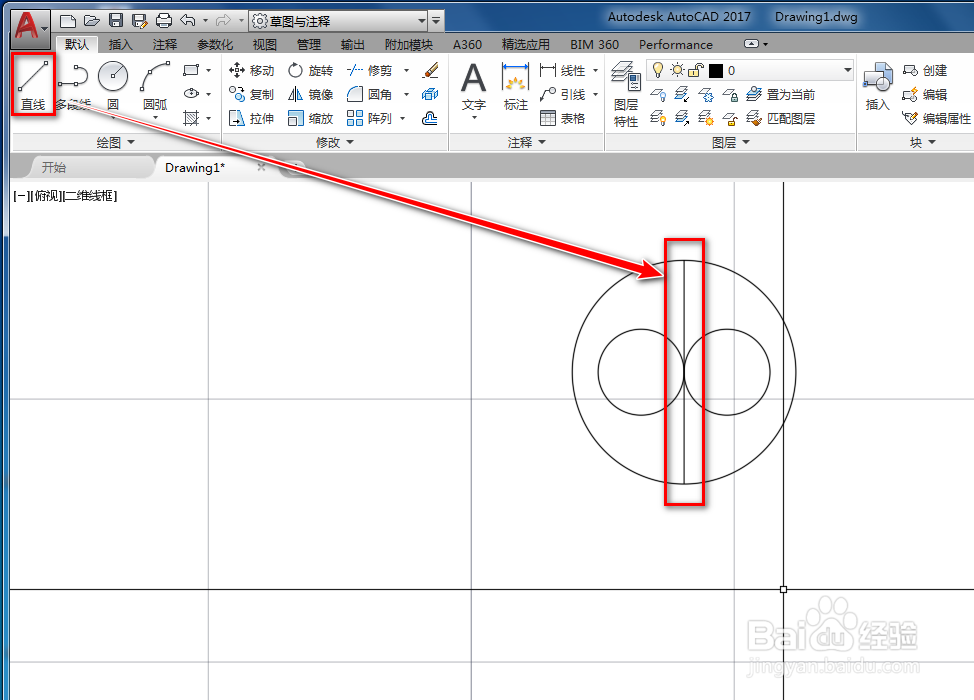

5/6使用直线工具，绘制一条大圆的竖线直径，如下图。

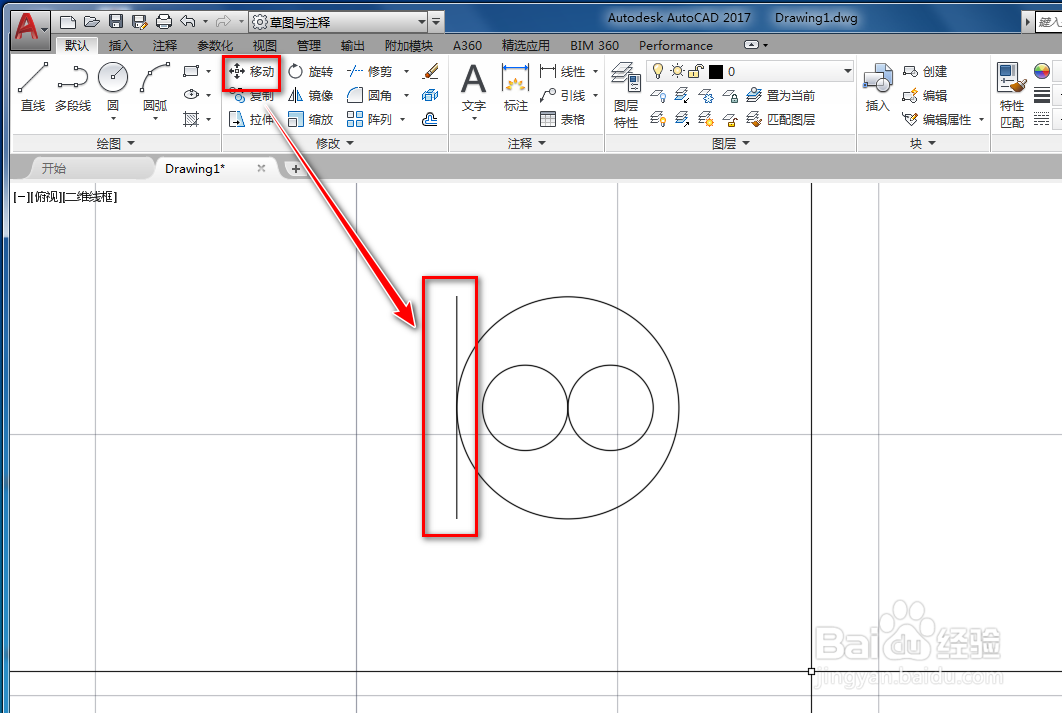

6/6使用移动工具，以竖线的中点为参考点，将其平移到大圆最右侧点位置，就得到了我们需要的双向传声器图形符号，如下图。
