订阅Altium Designer的PCB不同网络连接在一起不报错
来源：网络收集 点击： 时间：2024-09-08【导读】：
Altium Designer的PCB不同网络连接在一起不报错怎么解决，一起了解一下！品牌型号：HP战神3代系统版本：windows1021H2软件版本：Altium Designer16.1方法/步骤1/4分步阅读
2/4
3/4
4/4
进入Atlium Designer编辑器，点击左上角的DXP，如下图所示
2/4DXP菜单选择preference，如下图所示

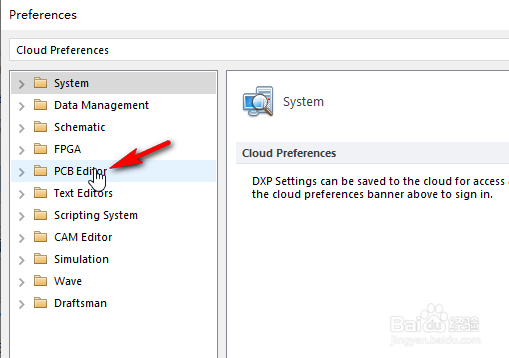

3/4进入preference面板，点击展开pcb editor展开，如下图所示

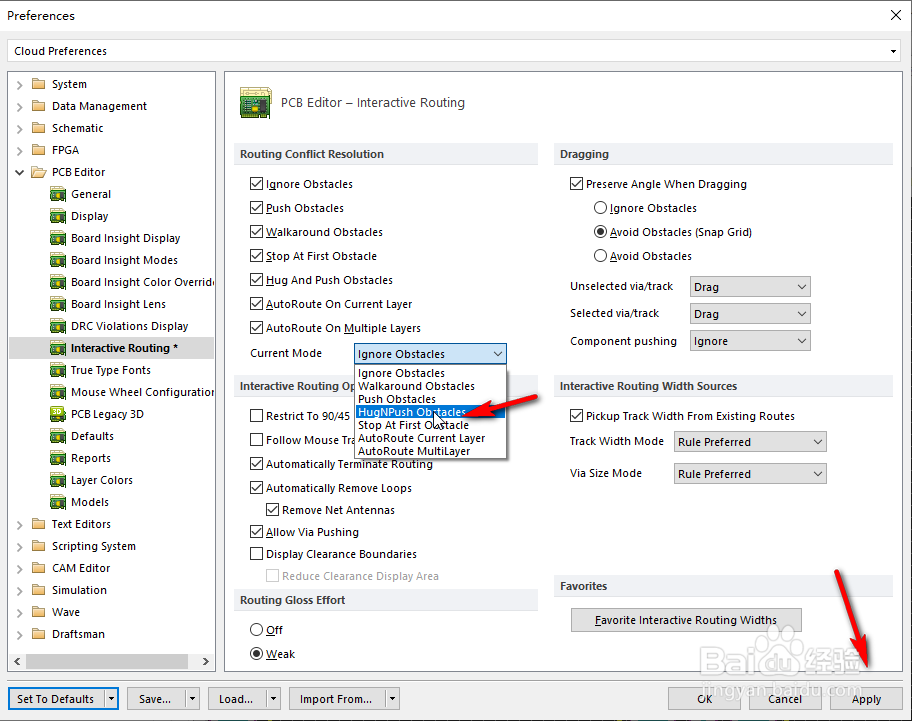

4/4PCB Editor展开后选择Interactive routing进入，将下面的Mode（模式）改选为Hug And Push Obstacles，选择此选项可使交互布线尽可能紧密地绕过现有的走线，焊盘和过孔，并在必要时推挤障碍物以继续布线。然后点击apply按钮。如下图所示
