【控制要求】

按下开关（不自锁开关），a,b,c,d灯同时点亮，延时2s，再按着d,c,b,a的顺序依次熄灭且每次熄灭保持1s。要求给一次开关信号，程序动作自动无限循环运行。

【动作分析】

按下开关，就是一个等待输入信号；延时2s，采用延时等待指令，等待2s；a,b,c,d灯同时点亮，就是触发输出端为通状态，a,b,c,d为4个输出端，可选用Y0，Y1，Y2，Y3分别代表a，b，c，d灯；接着就是按照a,b,c,d的顺序依次熄灭且每次熄灭保持1s，这里每个灯熄灭，用到了两条指令，先是用触发输出，触发Y端为断状态，就是熄灭的状态，再用延时等待指令，等待1s，这样就是一个灯熄灭1s。最后添加一个循环动作：帧号跳转（或者是计数跳转，跳转次数为-1，无限循环）。

【控制流程图】

按照动作分析，每一个动作就是一个指令，每个指令用流程图的方式连接起来。

【修改别名】

在软件别名处，对动作需要用到的端口进行别名修改：

输入端别名修改：X0：按键开关。

输出端别名修改：Y0：a灯、Y1：b灯、Y2：c灯、Y3：d灯。

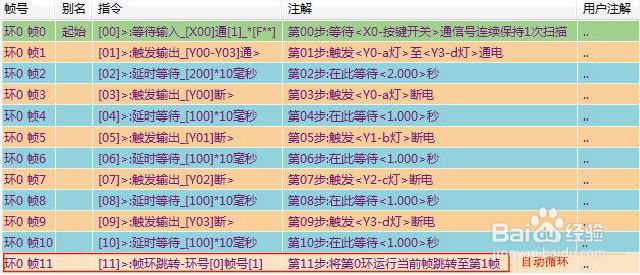

【程序编辑】

根据流程图编程，按下开关，添加“等待输入”指令；a,b,c,d灯同时点亮实际是4条触发输出指令，在编辑程序的时候就要分别列开。在编程软件JS_PRGMR中，可以一条指令触发多个输出端口。在最后一帧添加帧环跳转，跳转至0环的第1帧（只要不断电，程序就会一直循环运行）。

【程序调试】

当所有的程序编辑完成之后，我们就可以将程序通过串口下发至PLC中，程序调试有几种方式。

1、可以在编程软件上进行程序调试，在菜单栏中的调试框中，打开“在线调试环”，选择下发程序的端口，即可在线调试。

2、可在触摸屏软件上实现在线模拟，进行程序调试。

PLC用直流24V电源供电,现场接线注意保证接线正确，输出不得过压和过流。

调试的时候注意设备和人身安全,优先在线模拟调试.
