现在汽车上电气越来越多，想要修好汽车电路，就要会看汽车电路图，下面小编来说说怎么看汽车喇叭电路图。工具/原料more电路手册方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

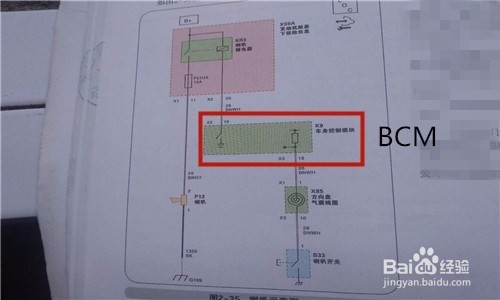

认识BCM模块。
BCM模块内集成了很多的信息，在这个电路图上只显示了控制喇叭的内部电路，小编在识图时也反把BCM当作一个继电器来理解。

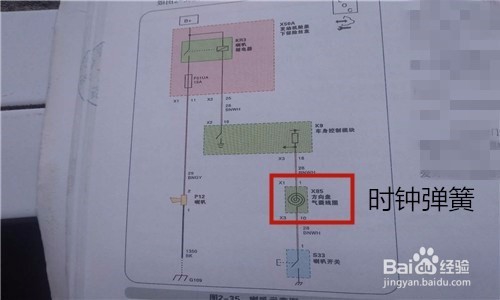

2/6方向盘气囊线圈。
方向盘气囊线圈还有一种说法就是时钟弹簧，不仅仅给喇叭供电，也会给车上的安全气囊提供电源，如果这个地方出现故障，可以通过观察气囊与喇叭的故障来判断。

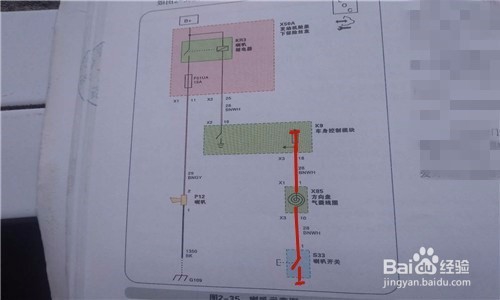

3/6喇叭开关电路。
当车主按下喇叭开关后，电流从BCM X3 18号脚流出，经过方向盘气囊线圈、喇叭开关、接地，形成回路，BCM检测高电位变成低电位后，就会控制X2 19号吸合。
4/6喇叭继电器线圈电器。
当BCM接收到开关信号后，就会让X2 19号脚吸合，这时继电器控制电路吸合，电流从B+到继电器线圈，再到BCM内部。
5/6喇叭执行电路。
当继电器吸合后，电流从B+、喇叭保险丝、喇叭、接地，形成回路，喇叭就会响，直到车主松开开关，喇叭就不响。
6/6实际维修心得。
这个电路比较简单，很多机修技师也能看懂，但让他们去到车上检查时就不知道从何下手，小编在这里结合自己维修经验简单来说下思路，当遇到喇叭不响时，不要忙于拆喇叭，而是要用手去感觉喇叭继电器是否动作，如果继电器有动作， 作，再根据电路图去查保险丝、喇叭及线束，按照这样的方法能结约时间，提高工作效率。
注意事项个人工作总结，百度经验首发。
帮到你，点个赞。
