步骤如下：

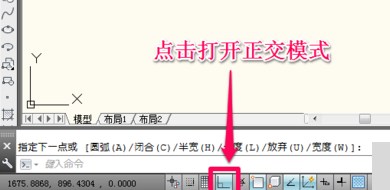

1、为了更容易绘制箭头, 首先打开正交模式 (按钮有颜色, 以表示它已经打开)。

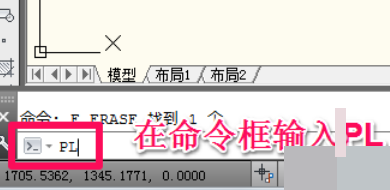

2、单击左侧工具栏中的多段线按钮, 或输入 PL 并返回以打开 多段线 工具。

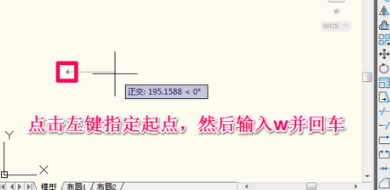

3、单击鼠标左键指定起点, 在命令行中根据提示输入 W 或 H, 然后下车 (W 表示线的宽度, H 表示线的一半宽度, 我习惯使用 W)。

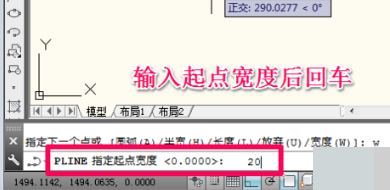

4、在命令行上, 根据提示输入行起点的宽度, 在此处输入20并返回。

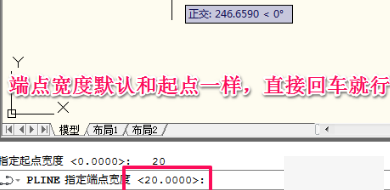

5、端点宽度 CAD 默认为刚刚设置的起始宽度, 您可以直接返回。

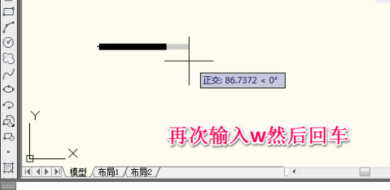

6、此时, 鼠标在下一次单击时绘制一条宽度为20的线, 然后我们开始绘制箭头。再次输入 W 并返回。

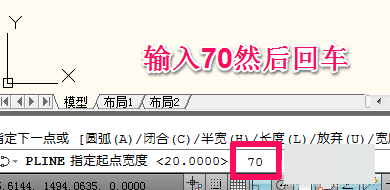

7、在此处输入起始宽度70并输入返回, 输入端点宽度 0, 然后返回 (因为箭头最终变快, 即0宽度)。

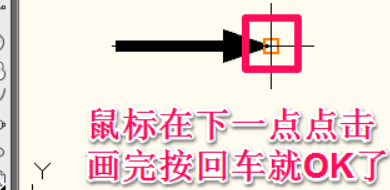

8、此时鼠标在下一次点击箭头的绘图, 然后按返回退出多段线工具, 方法很简单, 我们练习更多。

cad的相关内容介绍：

cad在工程和产品设计中，计算机可以帮助设计人员担负计算、信息存储和制图等项工作。在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案。

各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索；设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成。

由计算机自动产生的设计结果，可以快速作出图形显示出来，使设计人员及时对设计作出判断和修改；利用计算机可以进行与图形的编辑、放大、缩小、平移和旋转等有关的图形数据加工工作。
