订阅MATLAB Simulink中function模块的应用实现
来源：网络收集 点击： 时间：2024-09-09【导读】：
在MATLAB控制系统仿真设计中，一些用于计算的模块搭建功能可以通过function模块来实现。工具/原料more电脑MATLAB R2018b方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8

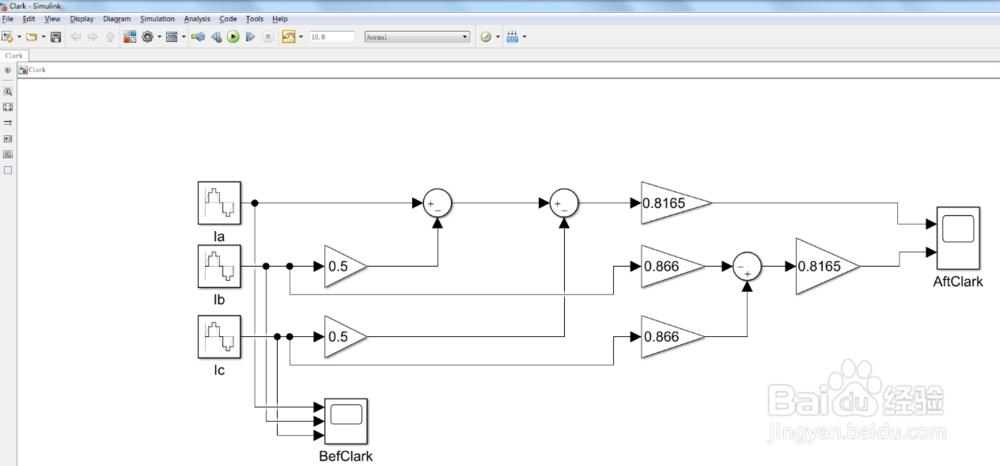

Simulink中搭建如下模型，这是一个对三相电流进行CLARK变换的模型：

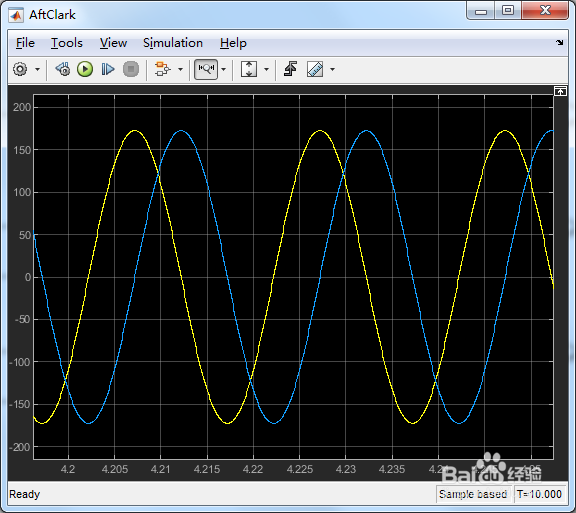

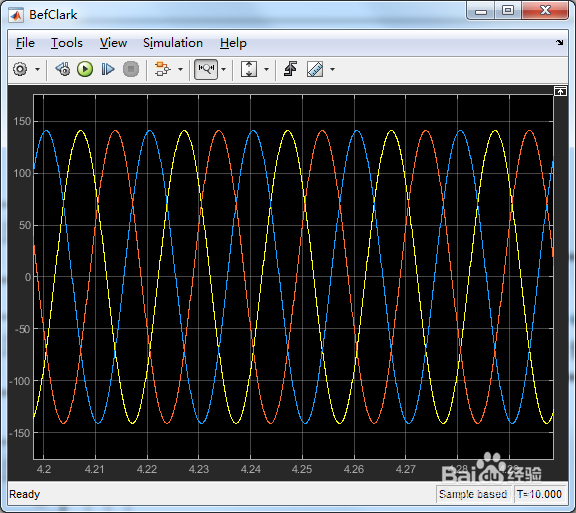

2/8运行后，显示三相正弦波在Clark变换前后的波形，如下：

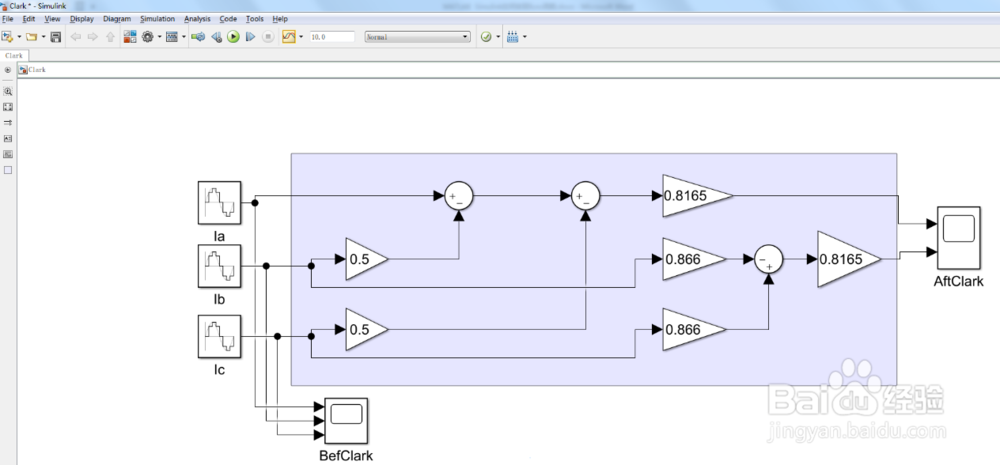

3/8上面搭建的模型中，计算部分可用function模块来代替，即下图中的紫色矩形范围内的部分（不是变成子系统）：

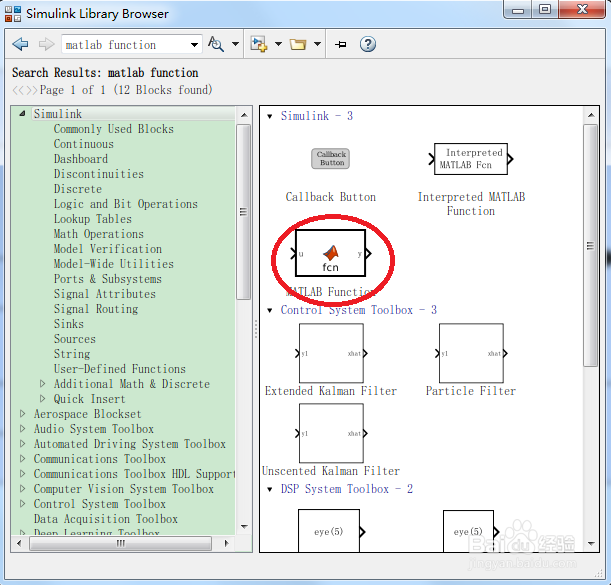

4/8打开“Library Browser”，在搜索栏输入“matlab function”进行搜索，可以找到对应模块，如下图所示，拖入图形界面：

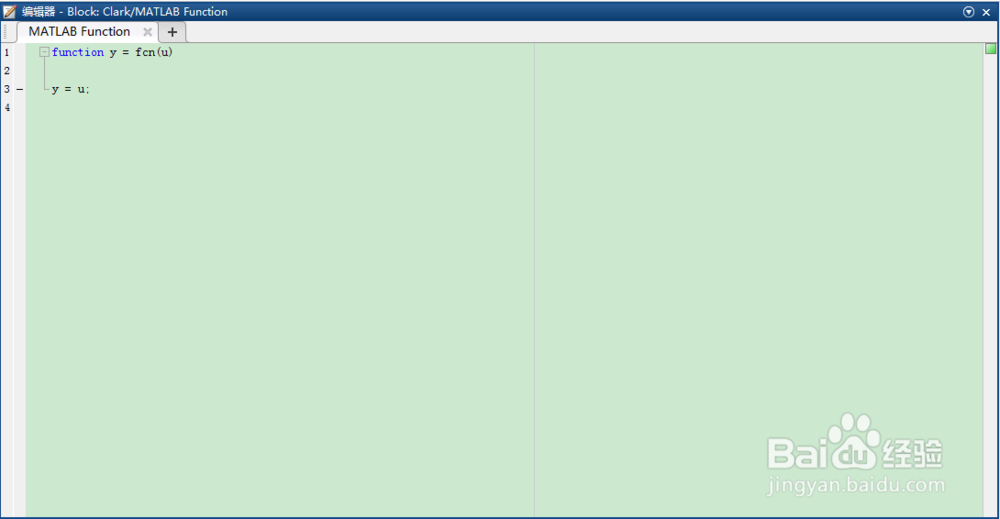

5/8双击图形界面中“matlab function”模块，可打开编辑界面，如下图所示：

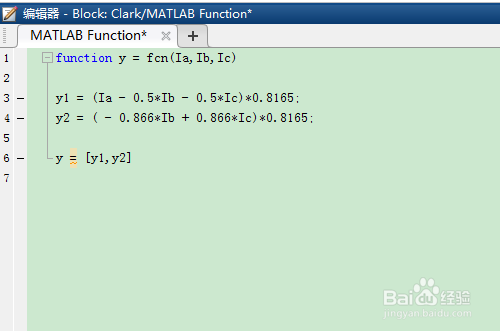

6/8重新定义输入量，进行计算公式编写，如下图所示：

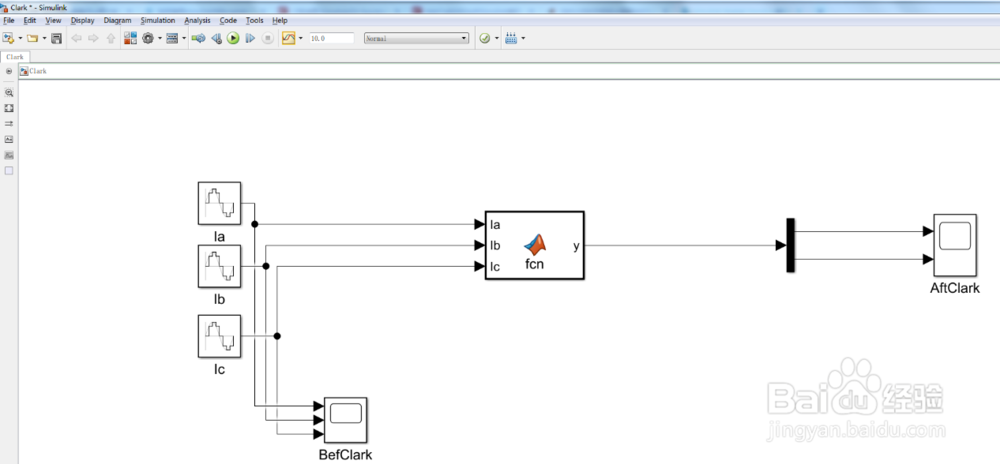

7/8更新后的模型如下图所示：

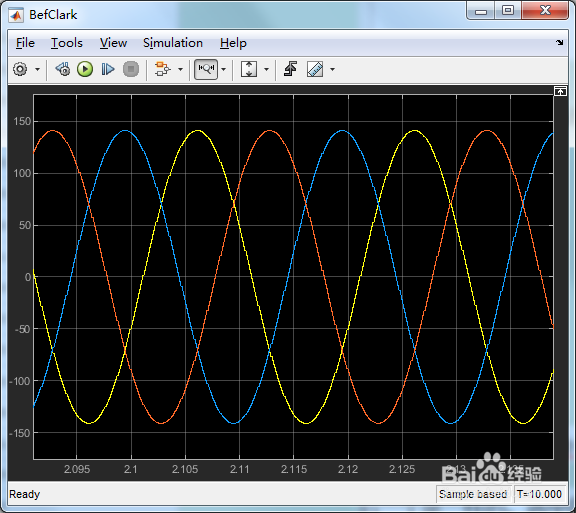

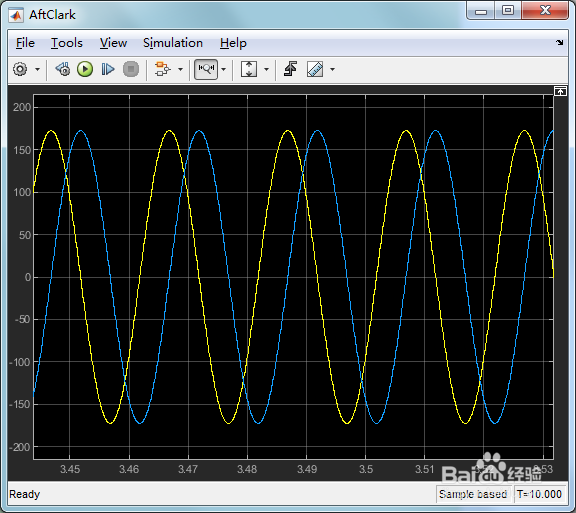

8/8仿真后如下图所示，和未采用function模块之前是一样的。
