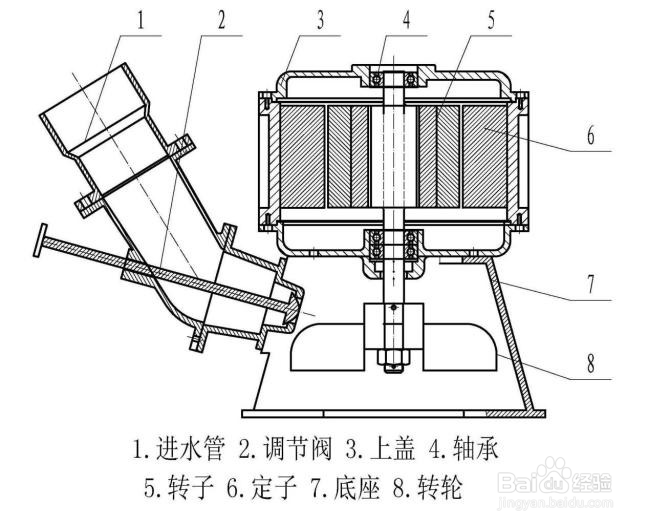

建微水电站是在有一定水流落差的地方，通过收集小溪流水，经引水管进入机房内的水轮发电机组，水流推动水轮机转轮旋转从而带动发电机发电。建微水电站首先需要确定水源的水头和水量，根据测定的水头水量计算出发电量。 斜击式水轮发电机由水轮机和发电机同轴组成。水轮机主要由转轮、主轴、 机座、导水管、针阀、轴承、水封、盖板等组成。工作时，水流在工作水头的作 用下，经引水管至水轮机的喷射口，形成高速射流冲击转轮旋转，主轴带动发电 机工作。工具/原料more家用小型水力发电机PE管或者钢管稳压器方法/步骤1/9分步阅读

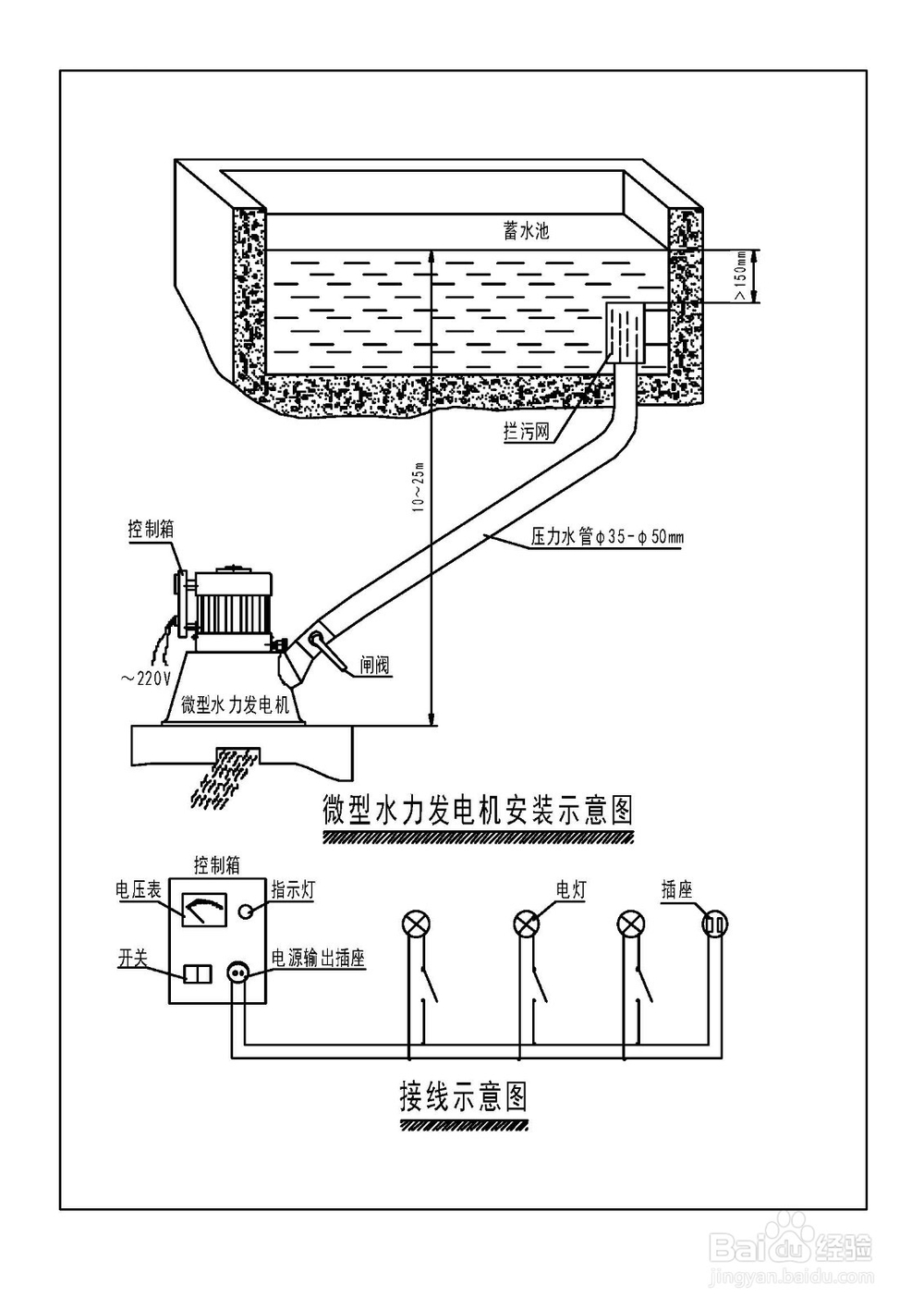

从水流上游开渠引水，在引水管与水渠连接处应修建储水池，用于储水 和沉淀泥沙杂质。引水管口处应设置拦污栅，阻止杂质进入管内。拦污栅设置 不宜过密，以防影响水管进水，从而影响发电。蓄水池底部设置排污管，定期 清理淤积泥沙、石子等杂物。

2/9

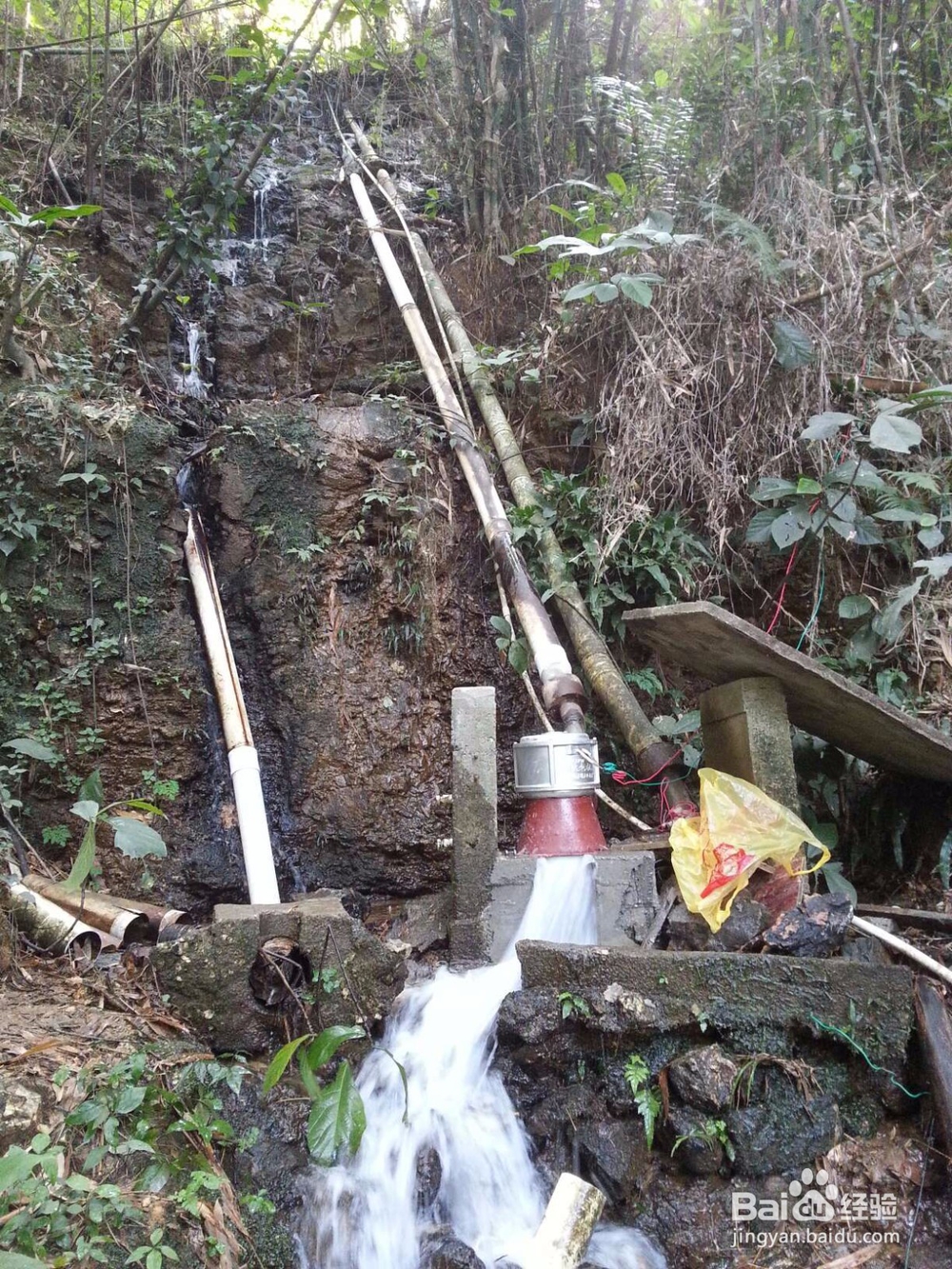

根据电机功率的大小、水头高度、流量和压力，选择大小合适的引水管， 计算好压力管的长度。水流流过水管时的水力损失与流速平方成正比，因此压 力管选择应尽量大一些，以减小水流在管道内部的流速，从而减小压力损失， 增加发电量。

3/9

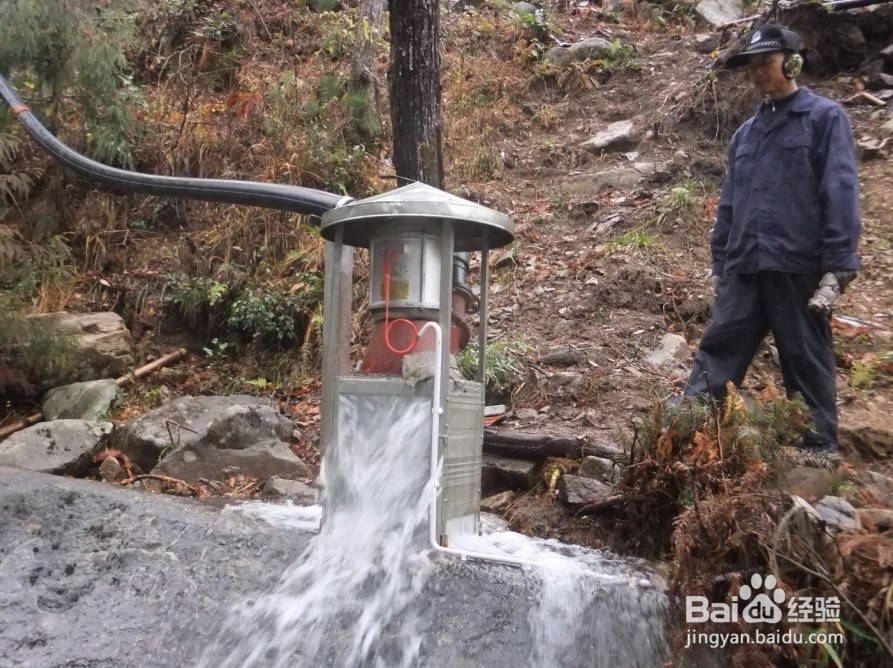

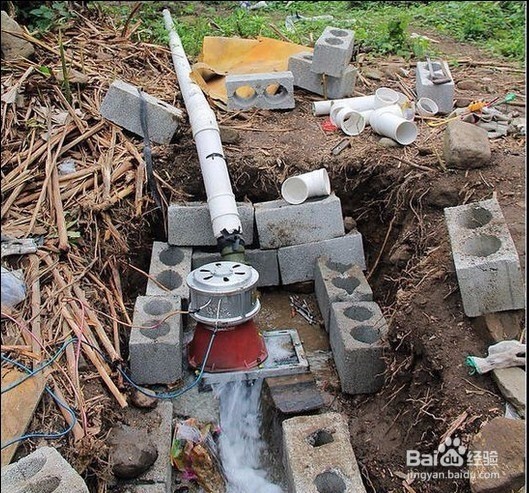

为避免发电机组被雨淋、暴晒、雷击。应修建机房，防尘、防潮。将水 轮发电机组放在平面上，安装好地脚螺丝，保证机组安装平衡稳固。

4/9

装机后压力管不能漏水、漏气，水滴不能滴到发电机上。

5/9

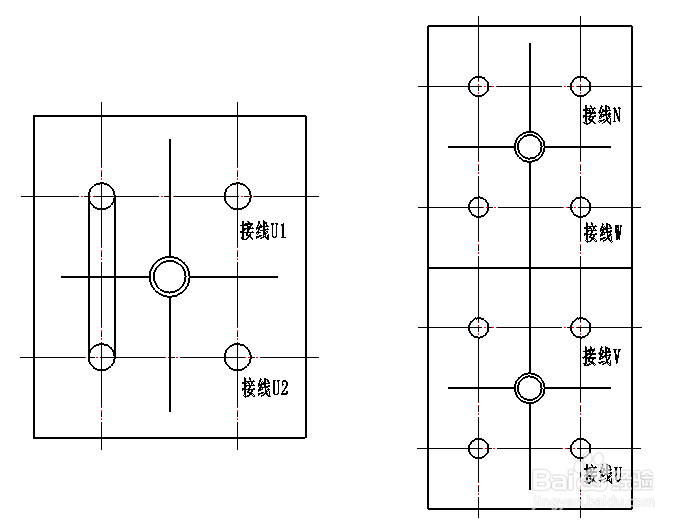

输电线路根据机组的功率选用质量可靠的铜、铝芯线，禁止使用铁丝做 为导电线。如果拉线距离超过 300 米，根据机组的功率适当加大导电线，否则 将要响发电功率！电杆选用和线路架设要符合安全标准。室内线路更要注意安 全，并配备闸刀开关使用。励磁发电机接线方式如下图所示。

6/9

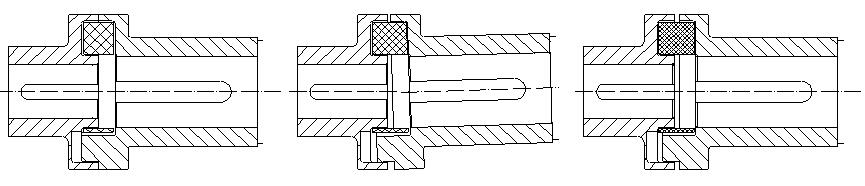

开机前应对中，确保发电机与水轮机两轴的中心线在一直线上，发电机 和水轮机的联轴器之间要有 2‐3mm 间隙。水轮发电机组在不对中的工况下运 行，会对水轮机和发电机造成损伤，因此严禁发电机组在不对中的工况下运行。

7/9

机组安装后经试机，在电机旁和到达用户处测量电压，调试合适和运转 正常后才能使用，避免损坏用电设备。

8/9

严禁短路。短路将引起烧机。建议在发电机端设置相应大小的短路保护装置。

9/9

为了保证人身安全，发电机壳必须另外安装接地线。机房外设有危险警 示标志，防止人、动物进入机房发生触电危险。

注意事项

启动前轴承箱加机油，油量至油镜中间位置。

检查发电机、水轮机联轴器同心度，偏差不得超过 0.1mm，两个联轴器之间 要有 2‐3mm 间隙。水轮发电机组在不对中的工况下运行，会对水轮机和发电 机造成损伤，因此严禁发电机组在不对中的工况下运行。

水轮机、发电机螺栓要紧固。

注意水轮机温升不应超过环境温度 35℃，最高不超过 75℃启动后调整填料压 盖松紧，泄漏量以每分钟 50‐60 滴为宜。
