订阅CAD如何将三维转成二维图纸
来源：网络收集 点击： 时间：2024-09-10【导读】：
随着CAD版本的升级，它的功能越来越强大，现在我们可以在CAD中直接将三维图形转换成二维图纸，那看一下具体怎么操作工具/原料moreCAD 2018电脑win7系统方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
注意事项

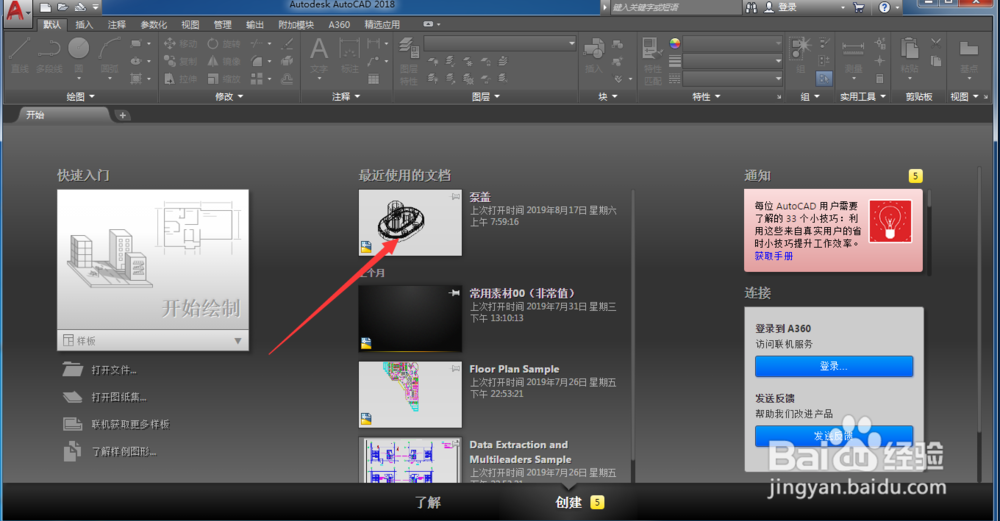

首先我们打开CAD软件，然后如图所示我们打开一个三维图形，

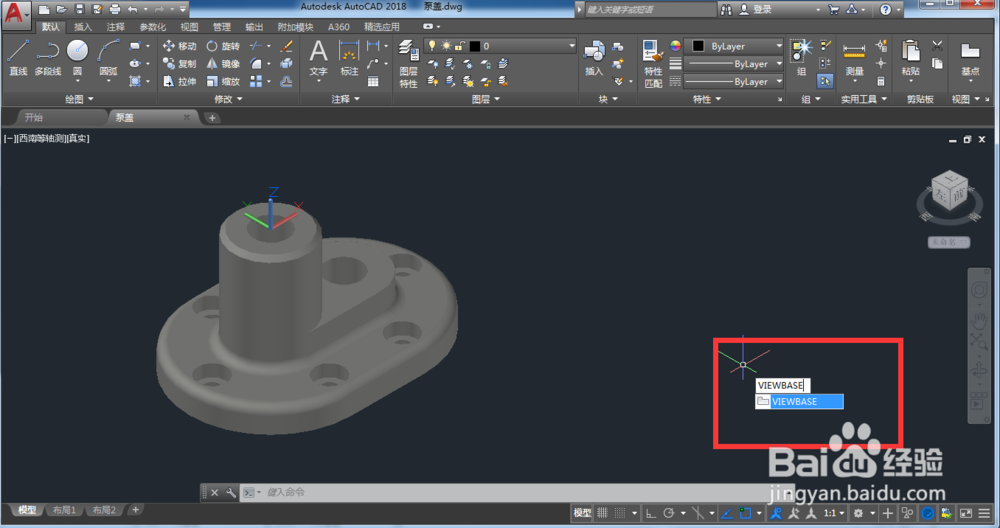

2/7进入三维图形界面以后，我们输入字母viewbase.然后敲击回车，

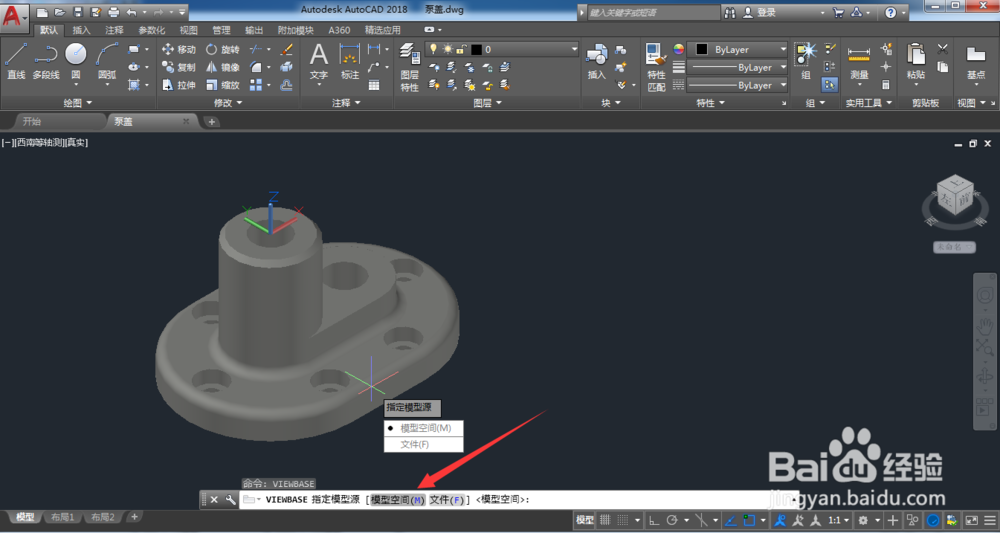

3/7接着在下面的对话框里面，我们选择模型空间，

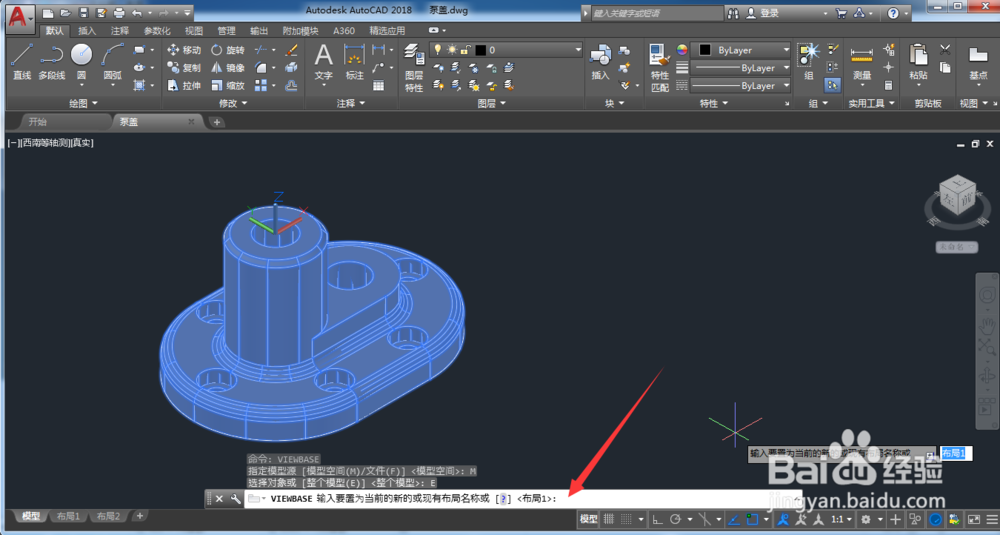

4/7接着是给这个布局命名，我们任意输入数字字母即可，输入完以后敲击回车，

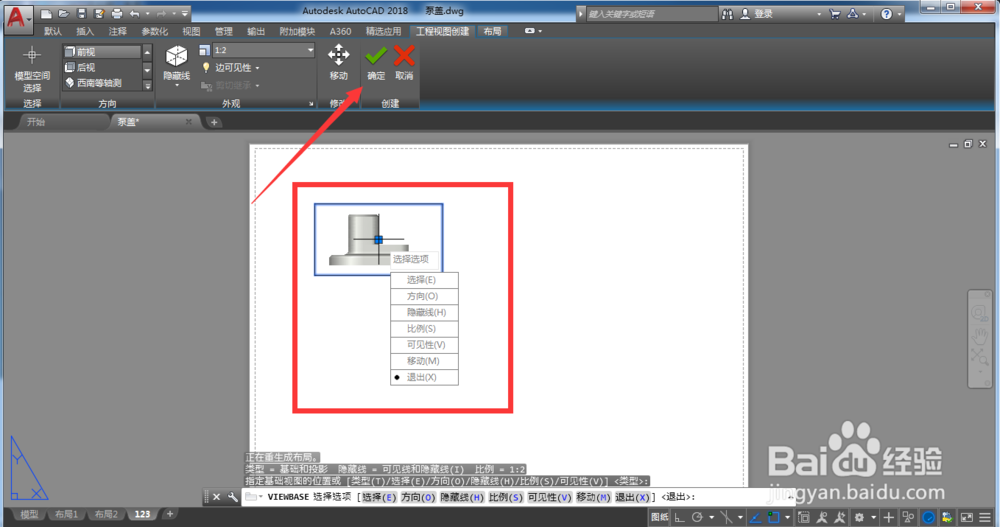

5/7然后我们就进入到了命名的布局，我们先在图纸上点击鼠标左键，这样三维视图的第1个视图就已经在图纸上了，然后点击最上面的确定，红色箭头所指的方向，

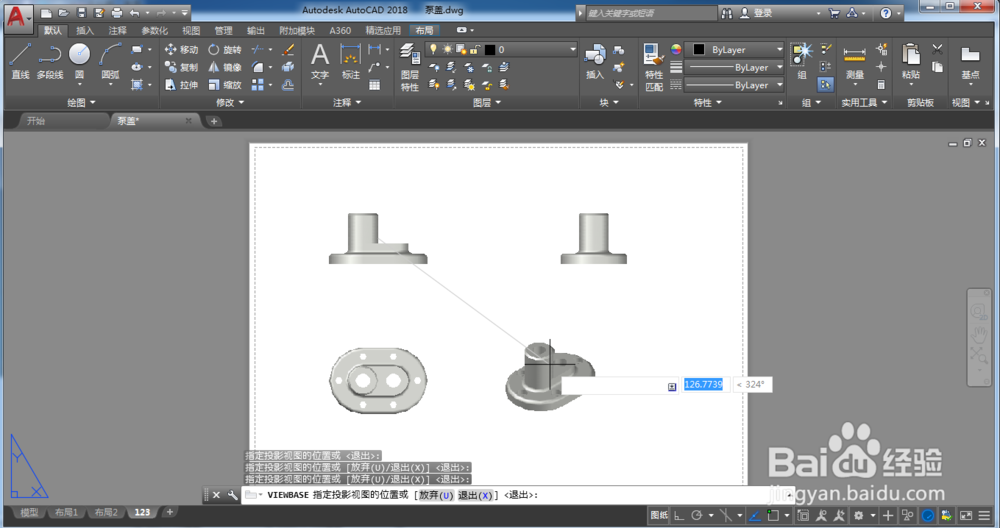

6/7点击确定以后就可以依次向三个方向拖动，把它的图形放置到图纸上面，

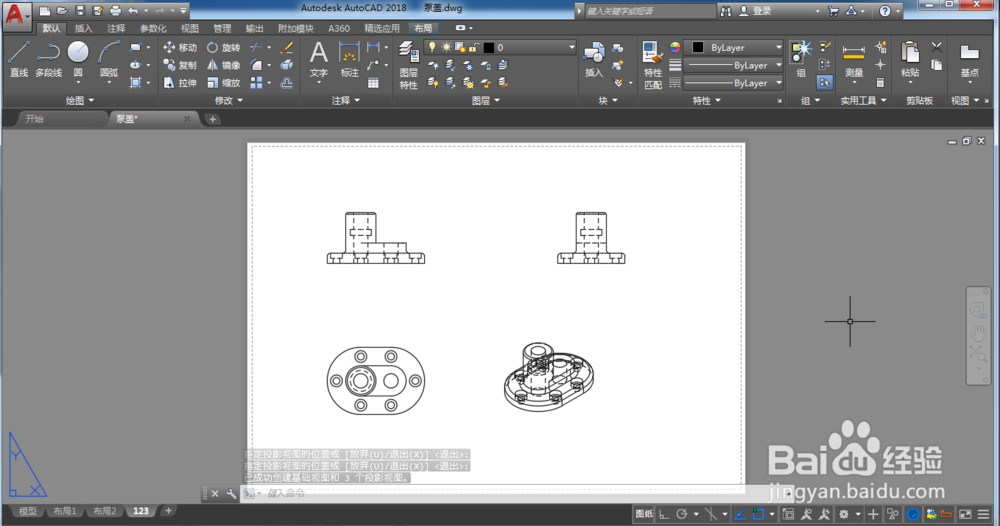

7/7放置完以后敲击回车，这个时候我们就可以看到，二维图纸就已经绘制好了，
注意事项视图的方向可以根据自己的需求调整，
