    ABAQUS一个部件part划分网格后,只显示部分单元

    来源:网络收集  点击:  时间:2024-02-23
    【导读】:
    ABAQUS单个部件part划分网格后,如何隐藏一部分单元?只显示部分单元?工具/原料moreABAQUS2016方法1/10分步阅读

    ABAQUS顶部“菜单栏”——“工具”——“显示组”——“创建”

    (或者点击快速工具栏的“显示组”按钮)

    2/10

    弹出“创建显示组”窗口,

    下面的“方法”——“从视口中拾取”

    3/10

    “关闭透视”,进行框选。

    当然您也可以点选,依照您的需求而定。

    (注意使用三维旋转,Ctrl+alt+鼠标左键)

    4/10

    ABAQUS与CAD不同,不区分左右框选。ABAQUS框选时选中某图形一部分就意味着全选中了该图形,相当于只有CAD的右框选。

    5/10

    回到“创建显示组”窗口,提示您,已经选中了802个单元。

    6/10

    可以将这些单元“删除Remove”(实际上是移除),以便于您更好地选择您要的单元。

    7/10

    回到“创建显示组”窗口,在顶部点击“添加选择集”

    8/10

    再次提示您选中了新的单元,您可以点击本窗口底部的“选择集另存为”,将它们另存为显示组

    9/10

    弹出“选择集另存为”窗口,为即将创建的显示组命名

    10/10

    点击确定,创建显示组成功。

    这是您可以点击本窗口下方的“替换”,来只显示此“显示组”

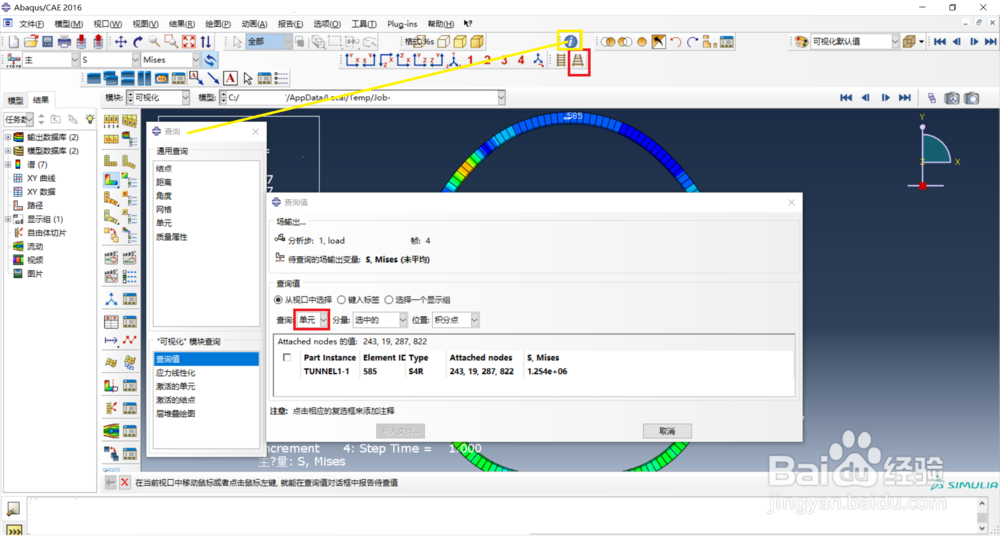

    查询数值1/1

    查询数值,如果不能查,请“开启透视”

    ABAQUS单个部件网格显示部分
