Solidworks是一款非常好用的三维建模软件，可以用来机械设计，可以用来制造开发，也可以用来仿真模拟，今天我们就来学习如何用Solidworks软件三维建造一个文具调色板的模型。工具/原料moreSolidworks软件方法/步骤1/12分步阅读

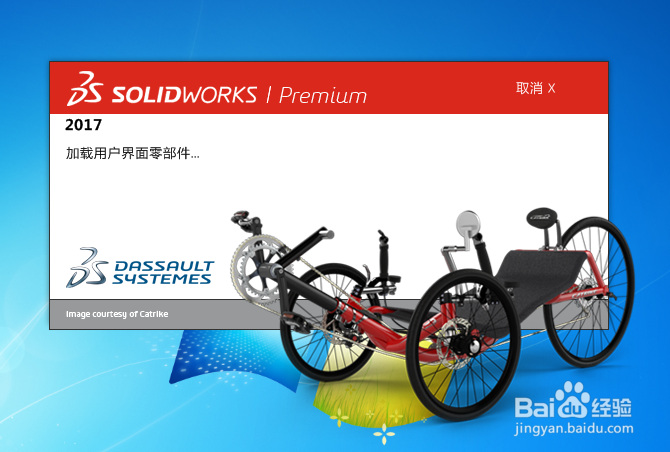

1首先我们打开Solidworks软件，我安装的是Solidworks 2017版本，如图：

2/12

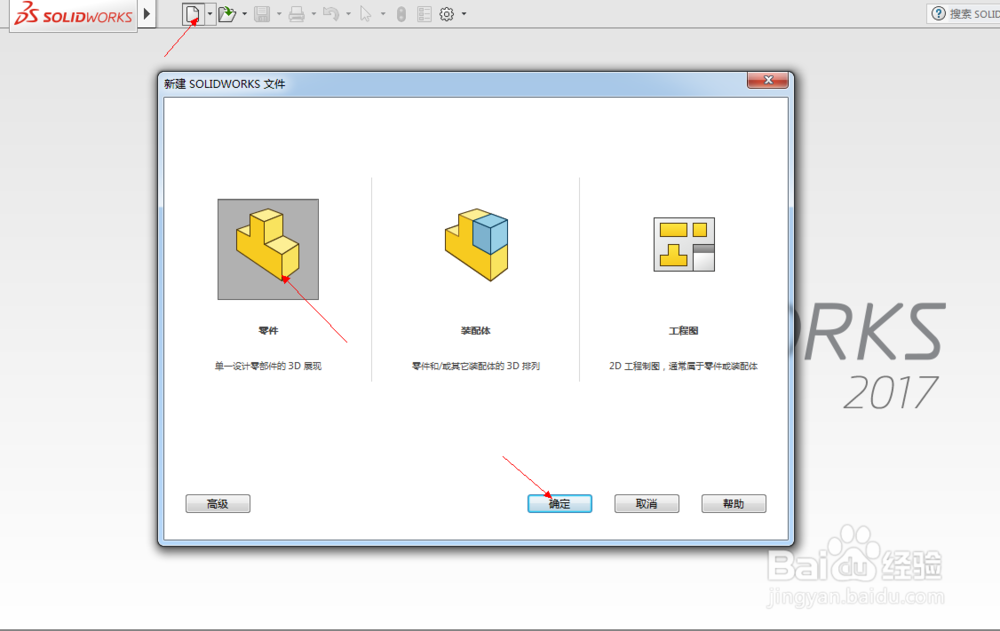

2然后我们单击上面的“新建”，在弹出来的对话框中选择“零件”，点击确认，如图：

3/12

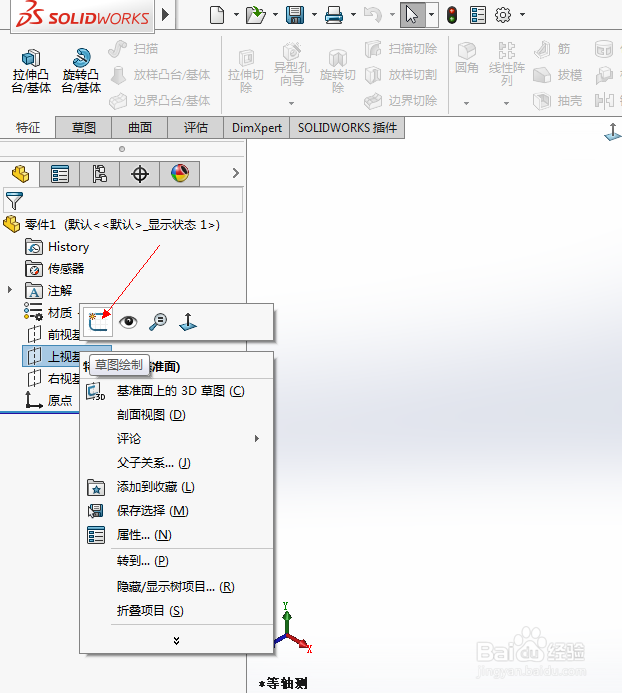

3打开Solidworks界面，右键单击右侧的“上视基准面”，在弹出来的下拉菜单中，选择草图绘制，如图：

4/12

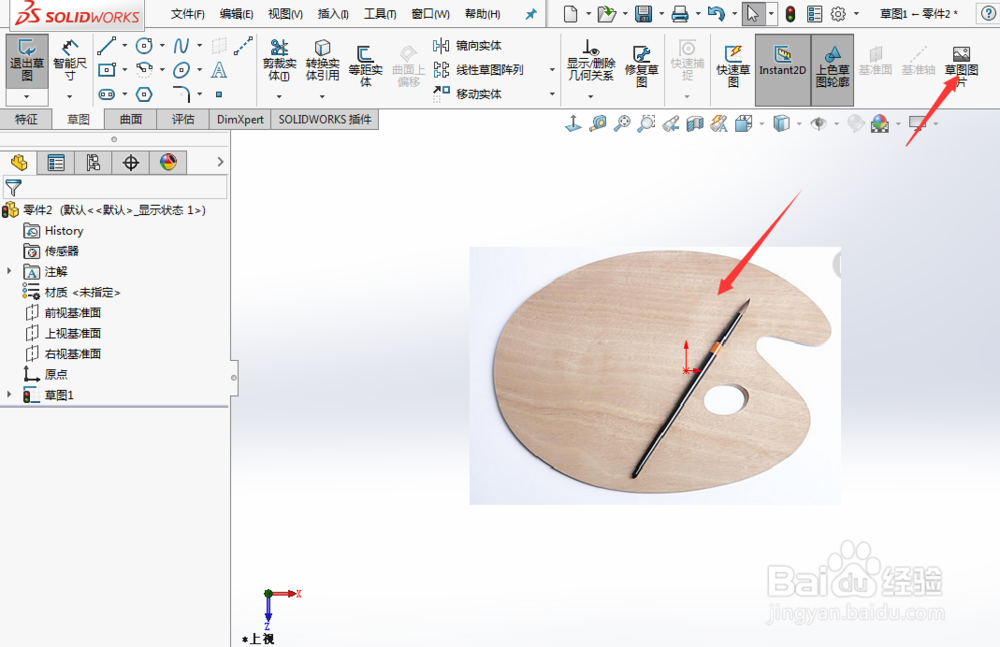

4在草图绘制界面，我们选择插入草图图片，如图。

5/12

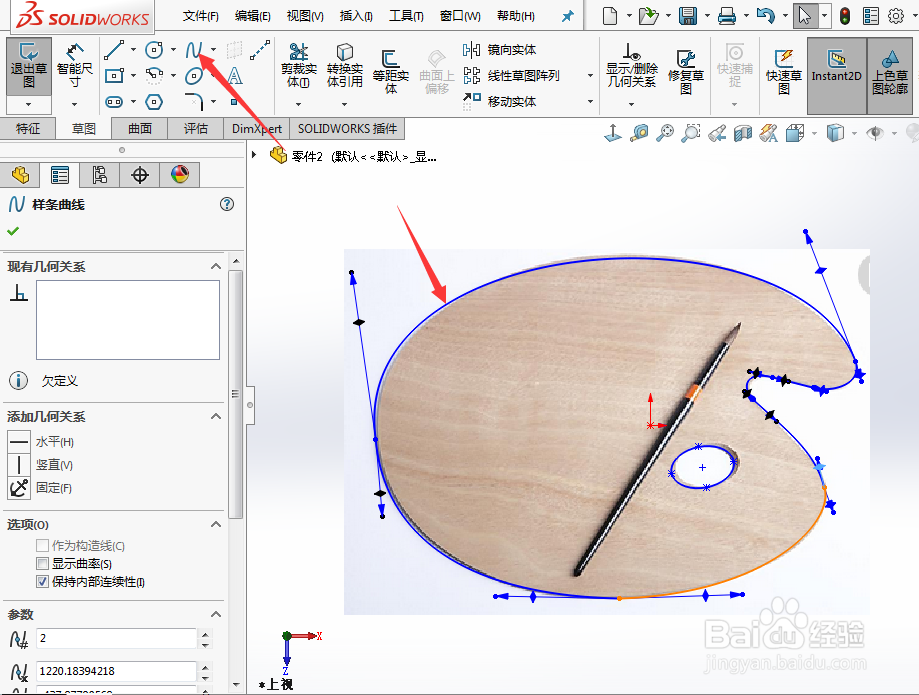

5然后我们沿图片的外部轮廓，用曲线描绘出外形图，如图。

6/12

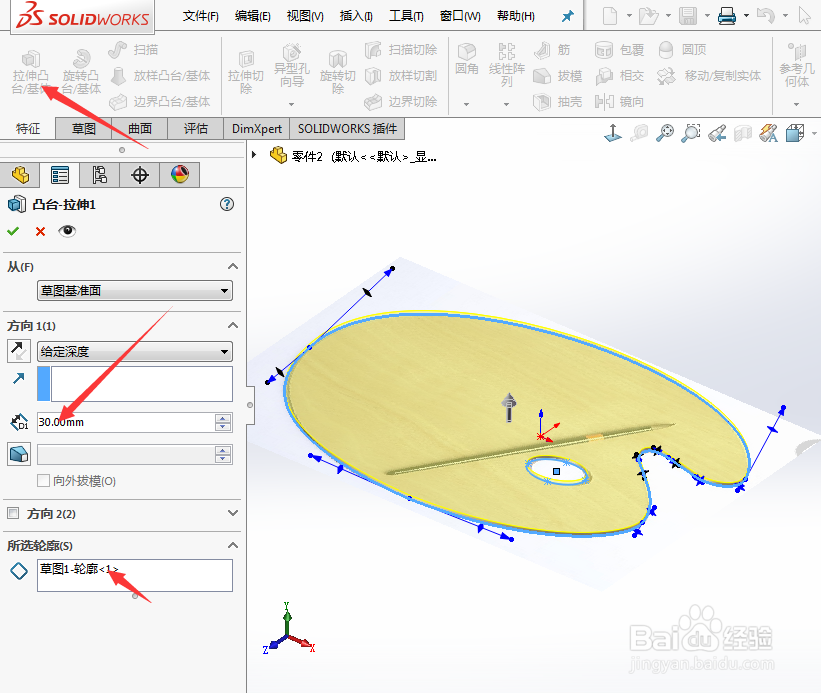

6在“特征”里单击”拉伸”，在出现的设置里面输入“距离”、“方向”等参数，如图：

7/12

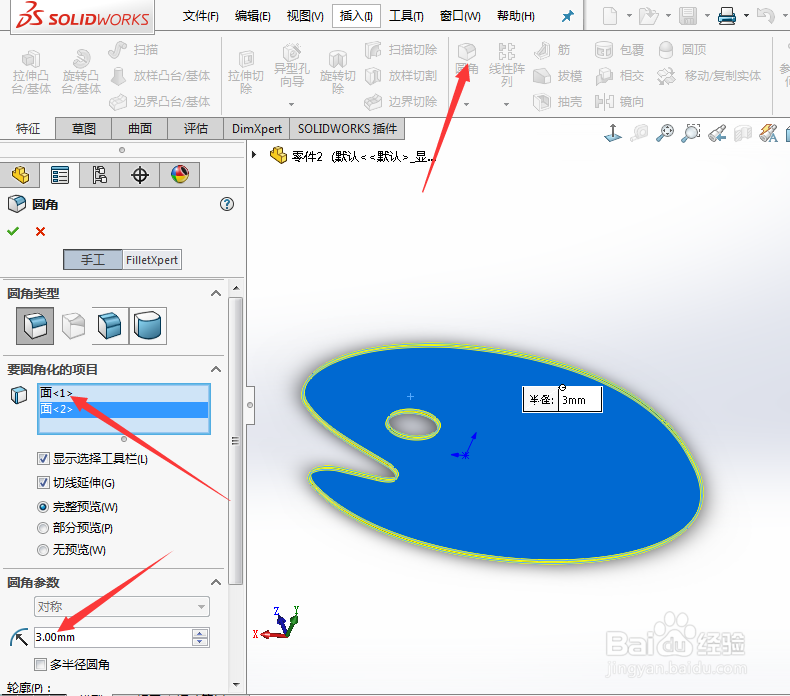

7然后在“特征”里单击”圆角”，在出现的设置里面输入参数，如图：

8/12

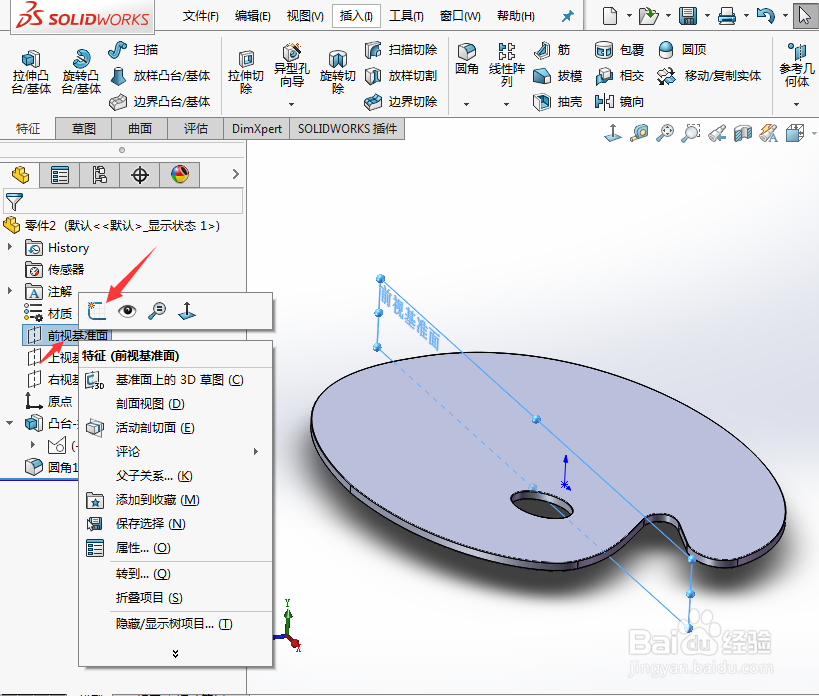

8右键单击右侧的“前视基准面”，在弹出来的下拉菜单中，选择草图绘制，如图：

9/12

9然后用草图绘制出下图所示的图形，并用智能尺寸标注好尺寸，使图形完全定义。

10/12

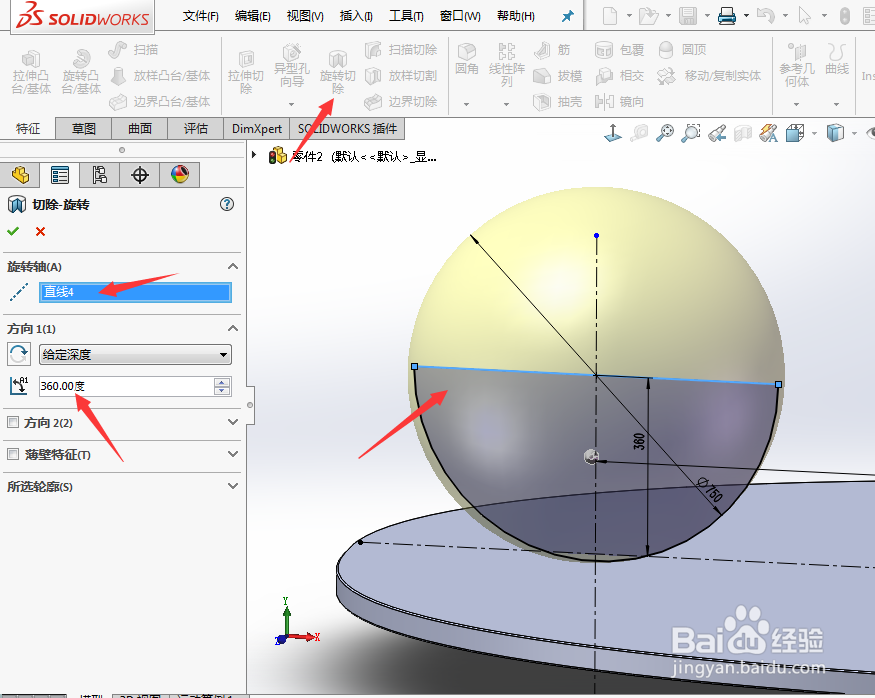

10在“特征”里单击”旋转切除”，在出现的设置里面输入“距离”、“方向”等参数，如图：

11/12

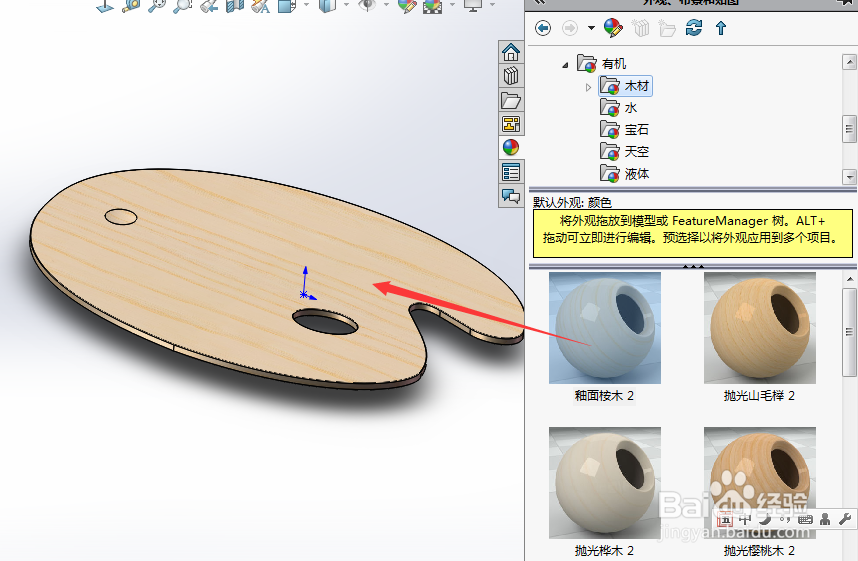

11 完成后，在右侧选择外观、布景和贴图，将画好的图形选择好材质与颜色，如图：

12/12

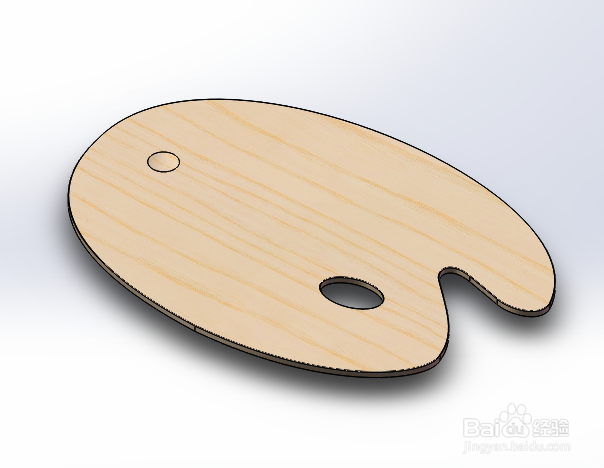

12一个三维的文具调色板模型就大功告成了。
