本文讲解Creo 7.0创建方向截面的详细方法品牌型号：Creo/Parametric系统版本：Creo/Parametric 7.0软件版本：Creo/Parametric 7.0方法/步骤1/8分步阅读

打开待创建方向截面的零件模型，我们将在零件上创建动态的方向截面观察内部结构

2/8

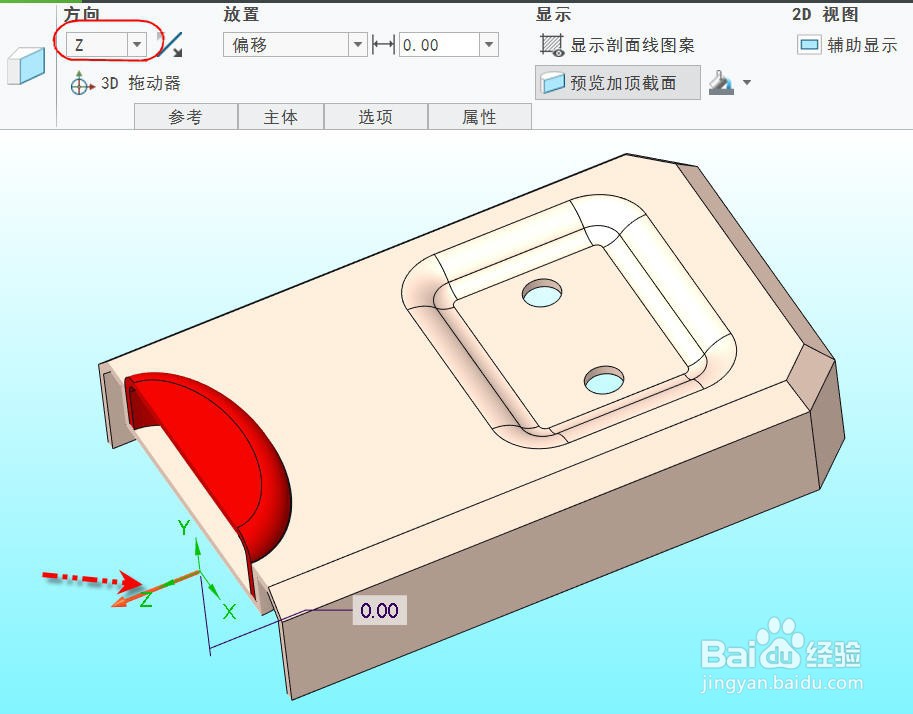

点击并展开【视图】选项卡中【截面】下拉列表，选择【Z】,打开【截面】操控面板。同时软件自动在默认坐标系Z方向法向处创建了一个截面

3/8

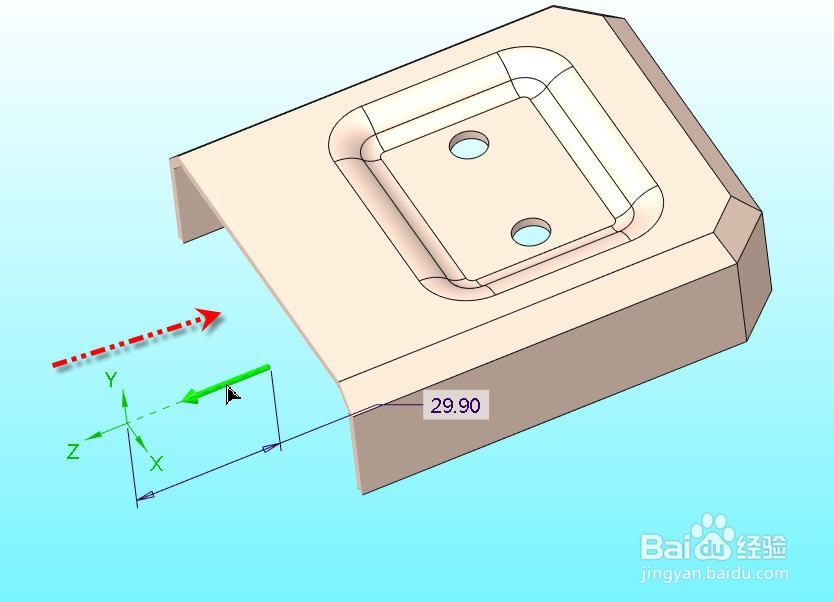

光标选择并按住图形区中的箭头拖动，可以看到截面跟随光标和箭头移动。

4/8

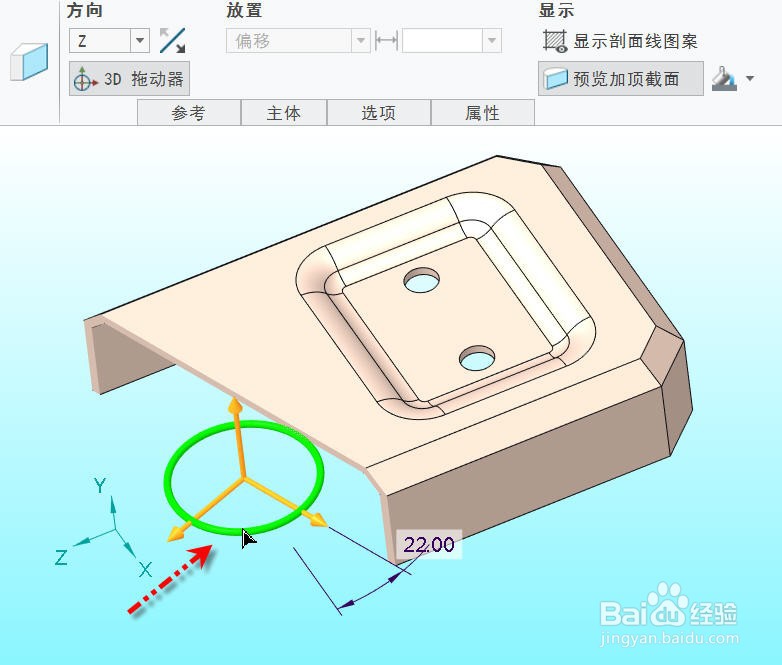

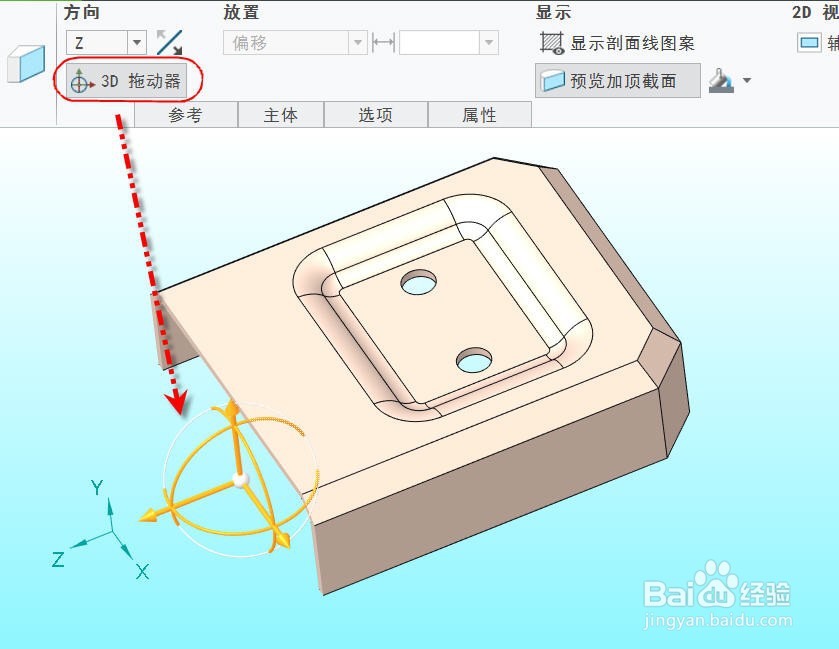

点击并按下【3D拖动器】选项按钮，操控箭头变成操控图标，按住并拖动图标中的箭头可以移动截面的位置，按住并拖动半圆弧可以旋转截面，如图所示。

5/8

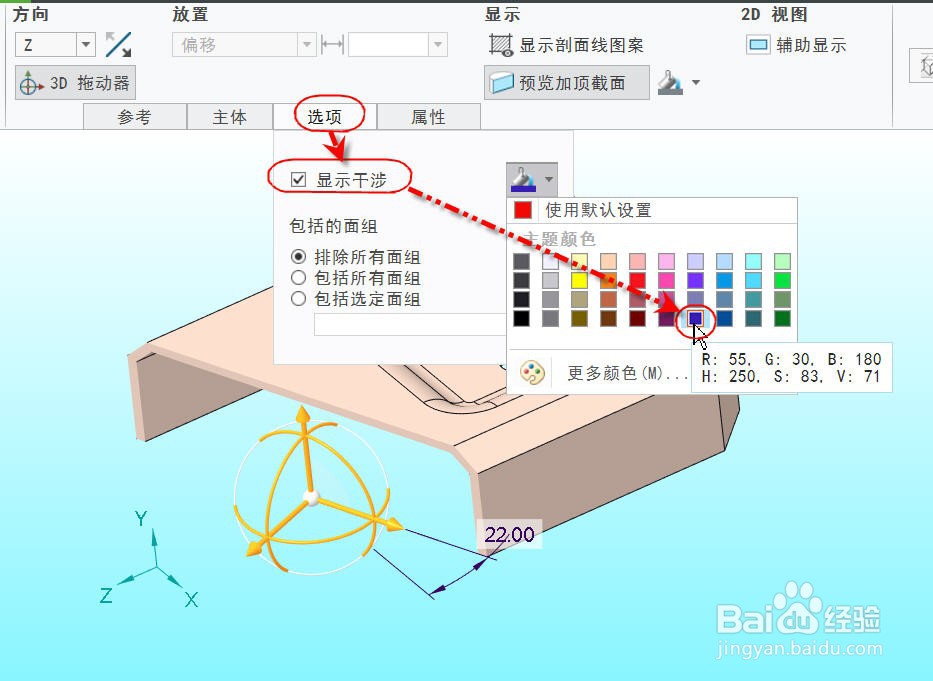

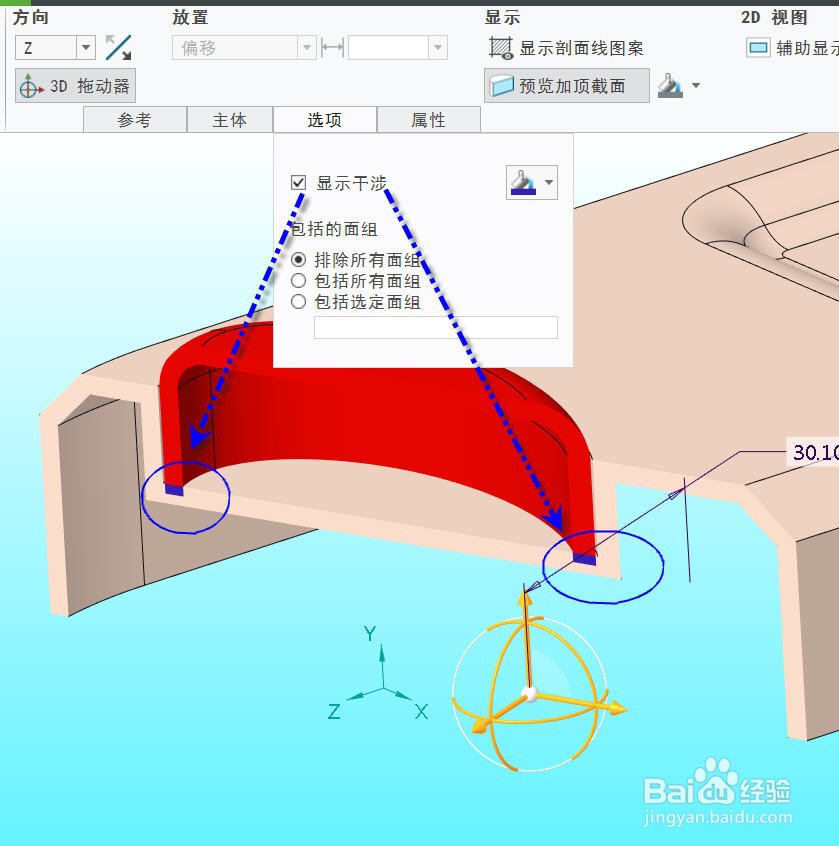

点击并展开【选项】选项页，勾上【显示干涉】选项，并点击展开干涉填充颜色对话框选择图示的蓝色。拖动并旋转操控图标到图示位置，可以看到红色件和壳体的干涉情况。

6/8

点击并展开【截面填充颜色】对话框并选择图示的黄色，可以看到截面填充颜色变成黄色。

7/8

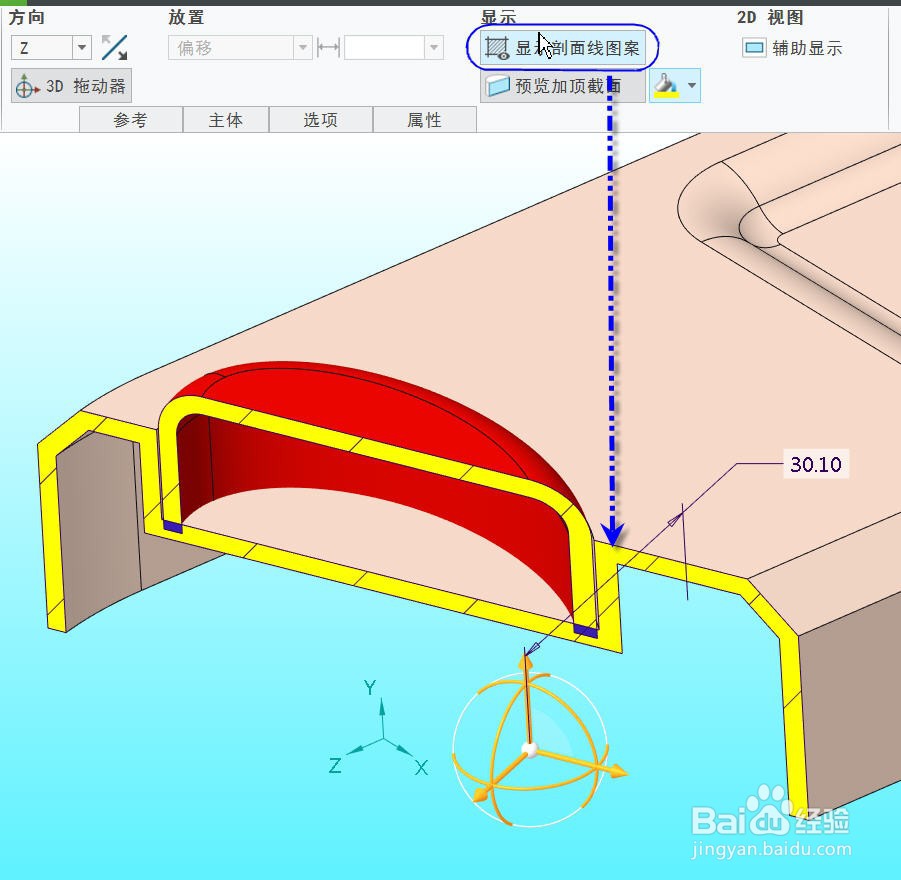

按下【显示剖面线图案】选项按钮，可以看到截面上添加了剖面线显示。

8/8

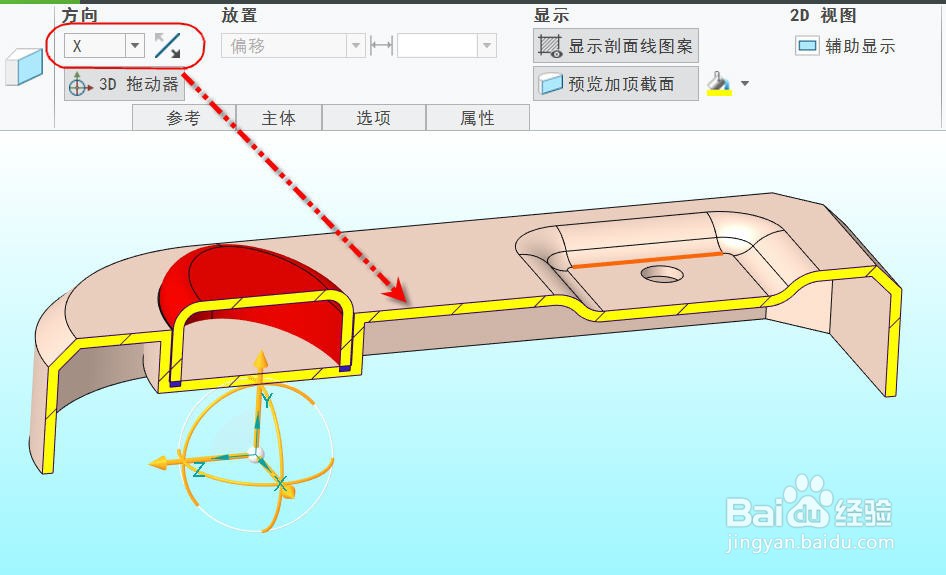

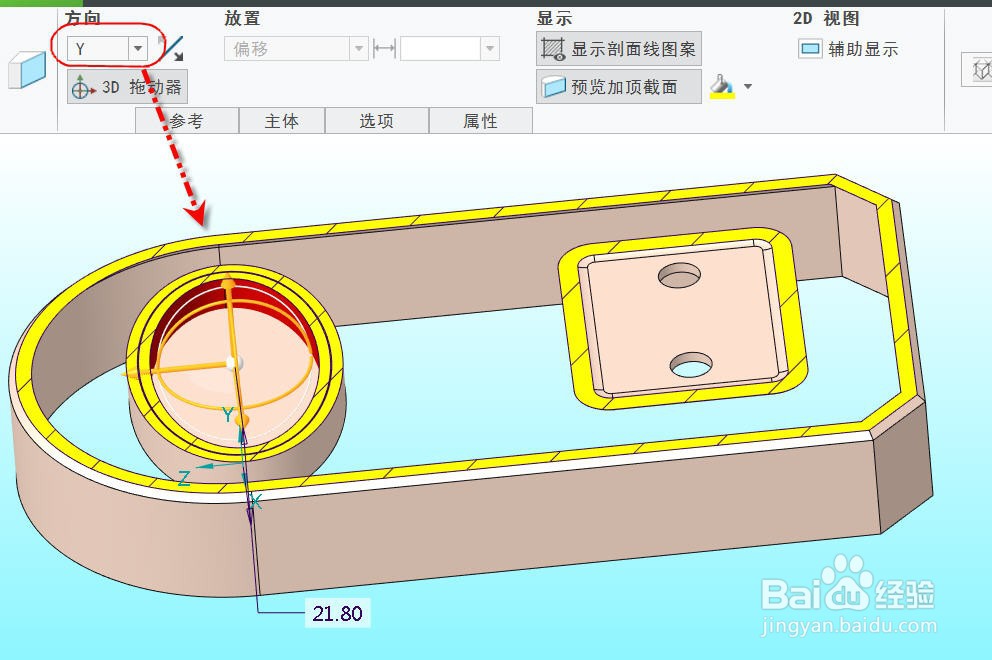

从【方向】下拉列表中依次选择Y、X，拖动操控图标，可以看到不同方向的截面，如图所示。

注意事项

方向截面因为可以调整剖面偏移和角度，因此用来进行干涉检查非常方便。

在截面下拉列表中选择X/Y/Z截面都可以进入方向截面的操控面板，并可以随时切换
