订阅Creo旋转混合功能详解家从
来源：网络收集 点击： 时间：2024-09-24打开准备创建旋转混合特征的空白模型。从【模型】选项卡下点击并展开【形状】溢出菜单并选择【旋转混合】按钮。打开【选择混合】操控面板

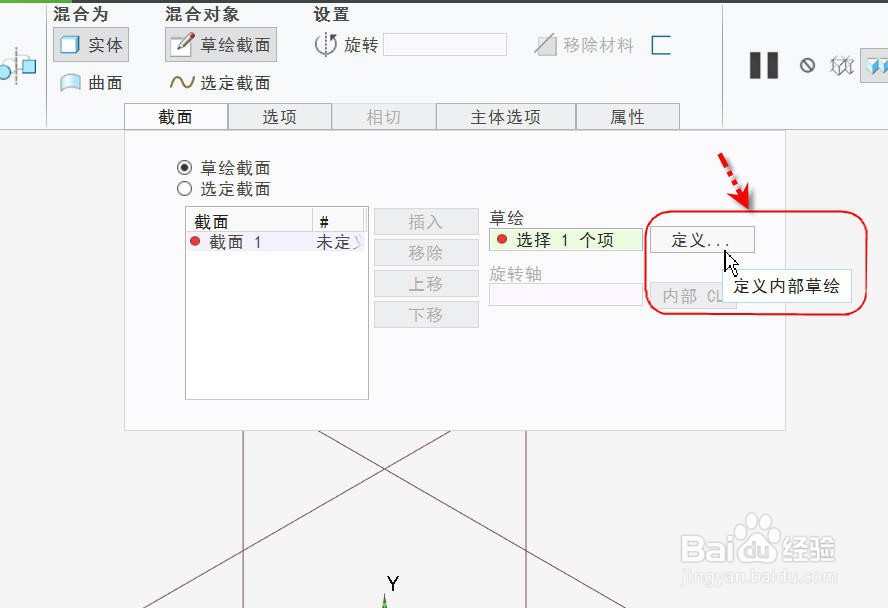

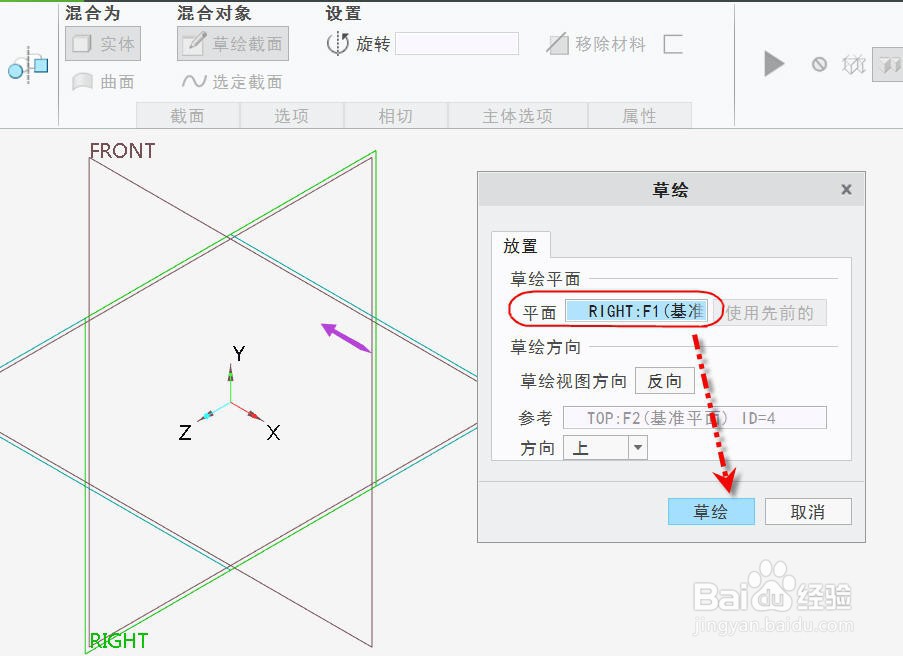

2/9点击并展开【截面】选项页，点击【定义...】打开【草绘】对话框，选择【RIGHT】基准平面作为草绘平面，点击【草绘】进入草绘环境

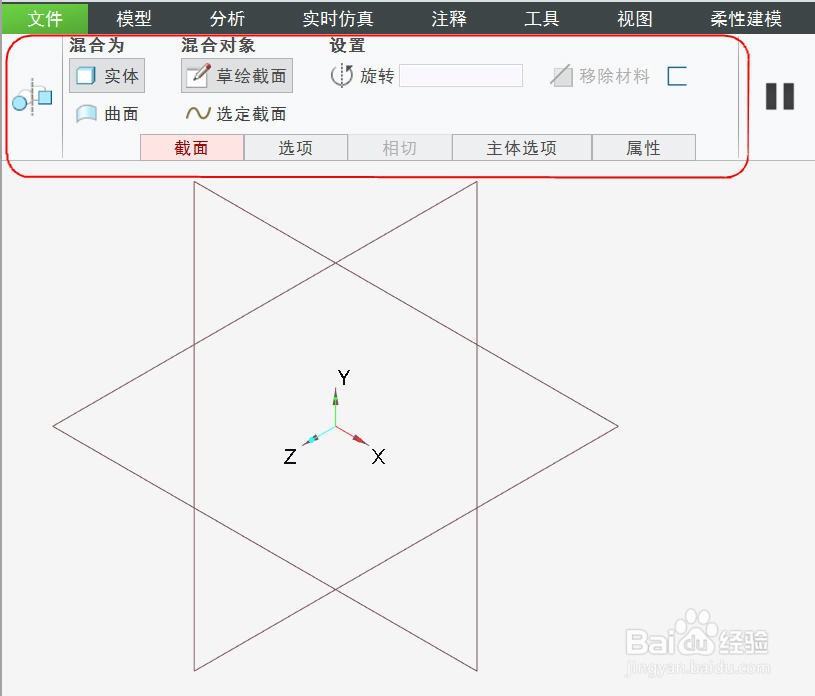

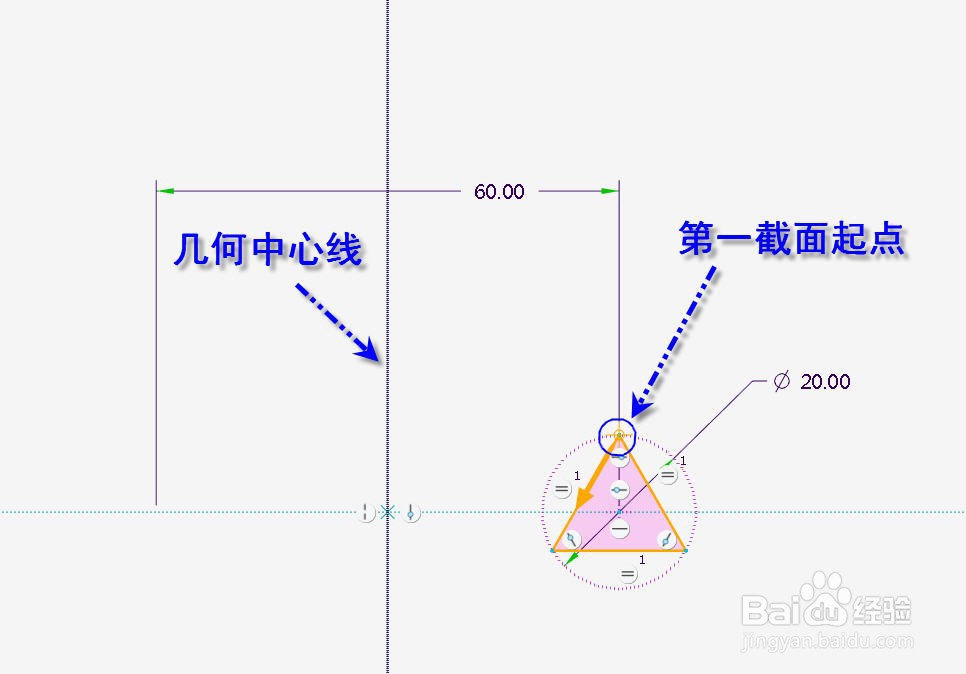

3/9在草绘中，创建如下截面。注意必须放下一条代表旋转轴的几何中心线，草绘一个等边三角形作为草绘截面，并且注意截面中起点的位置位于三角形顶部顶点。

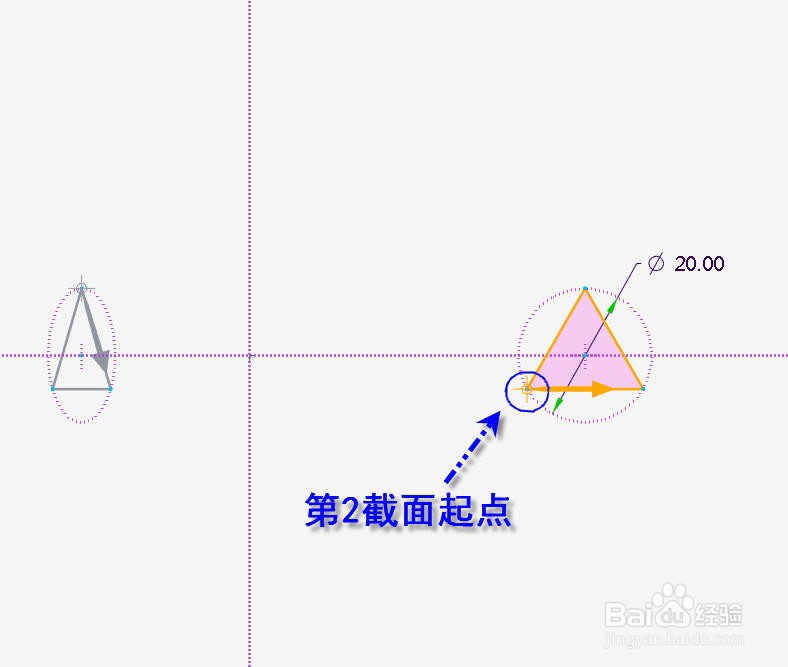

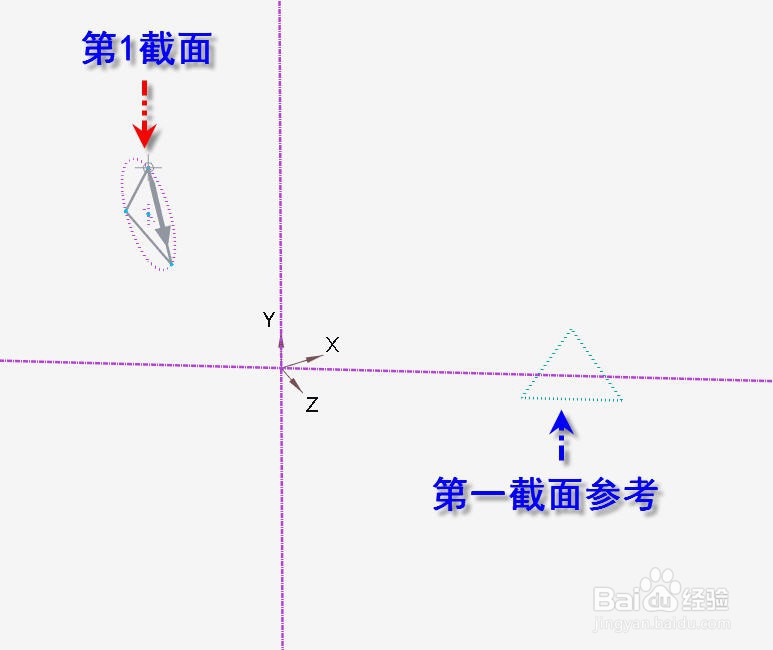

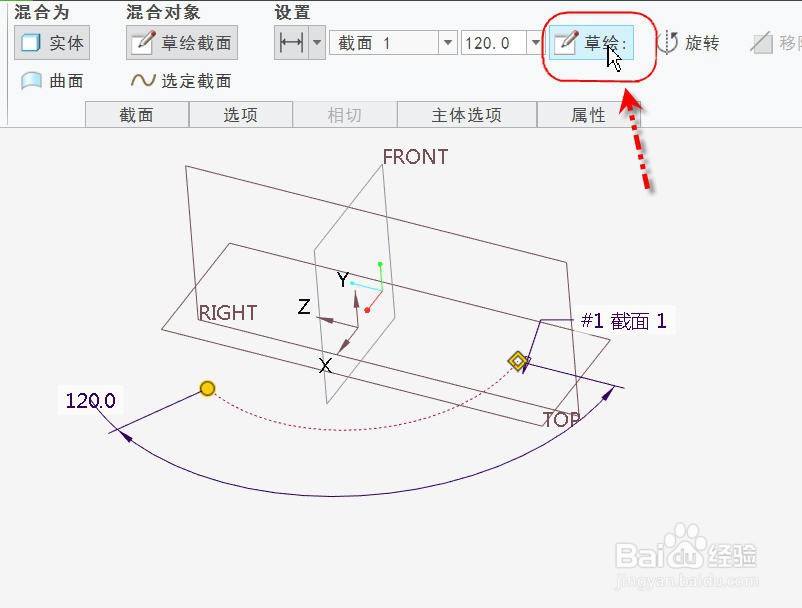

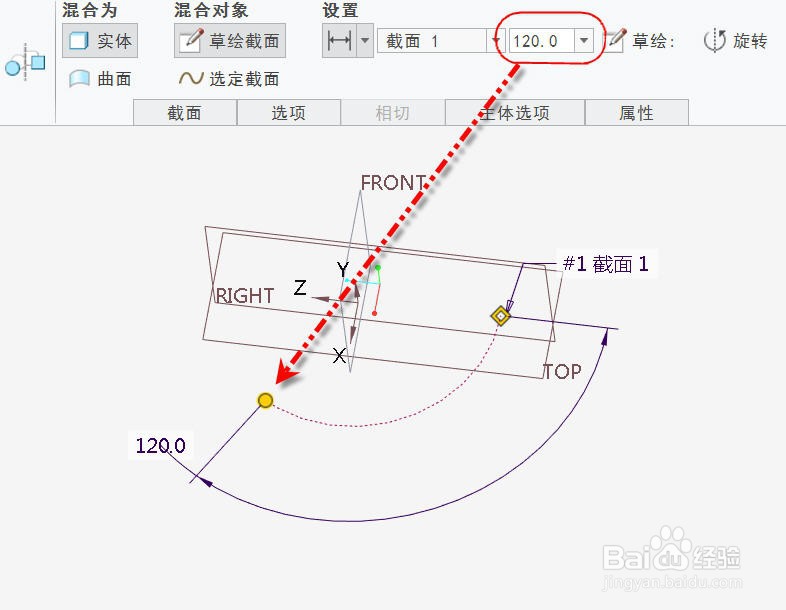

4/9完成草绘退出返回操控面板，软件自动旋转一定角度添加第二截面，在【角度】输入框输入120度作为第二截面的旋转角度。点击【草绘】进入第二截面的草绘，在第二截面草绘环境中，会自动把第一截面的几何作为参考。第二截面也使用一个正三角形作为截面，但起点位置设到左侧顶点。

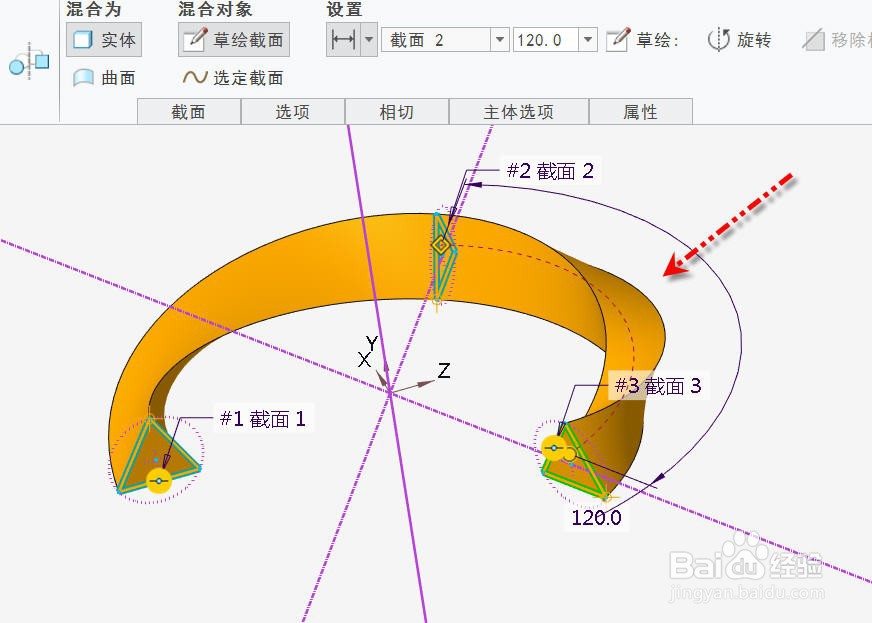

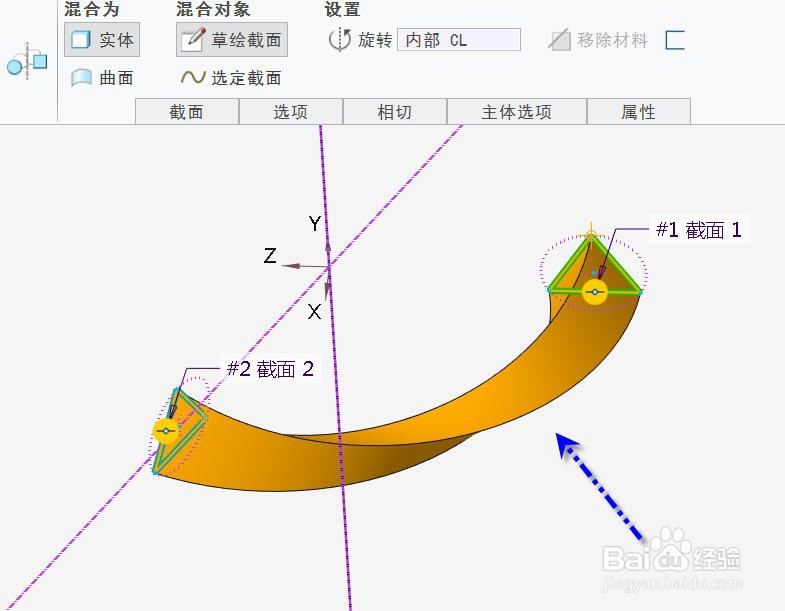

5/9完成草绘退出返回操控面板，图形区会生成这两个截面之间的120度旋转混合临时几何。

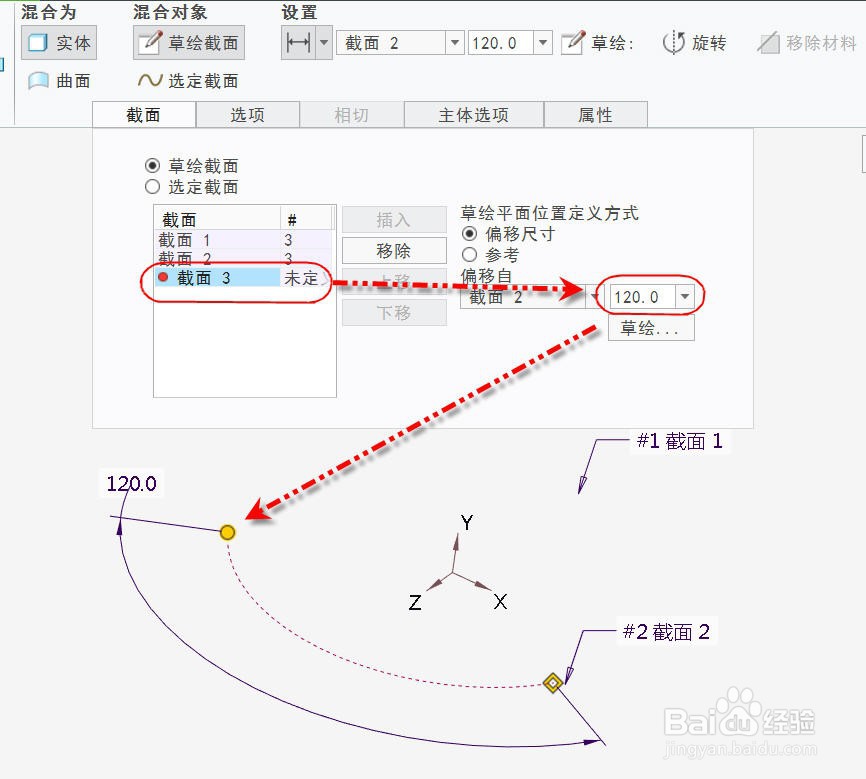

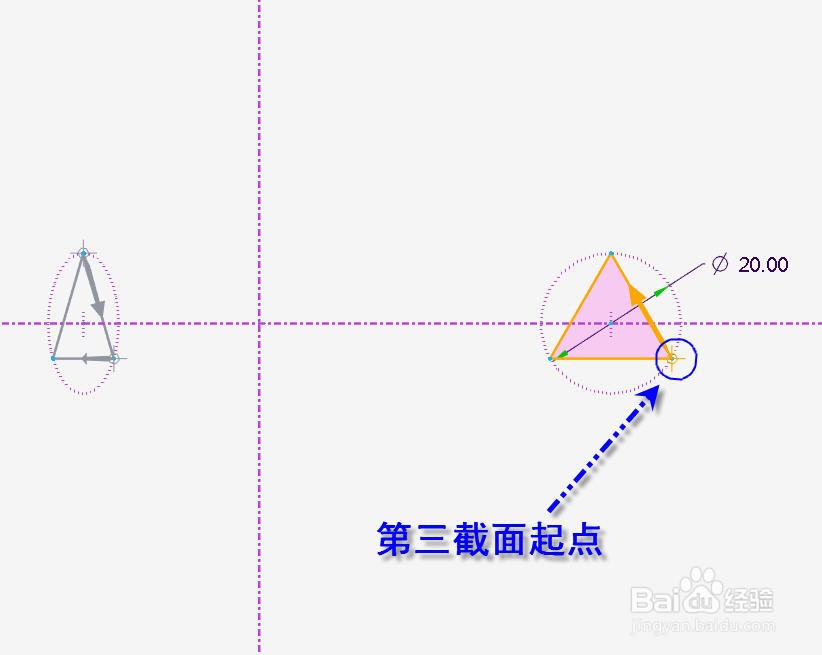

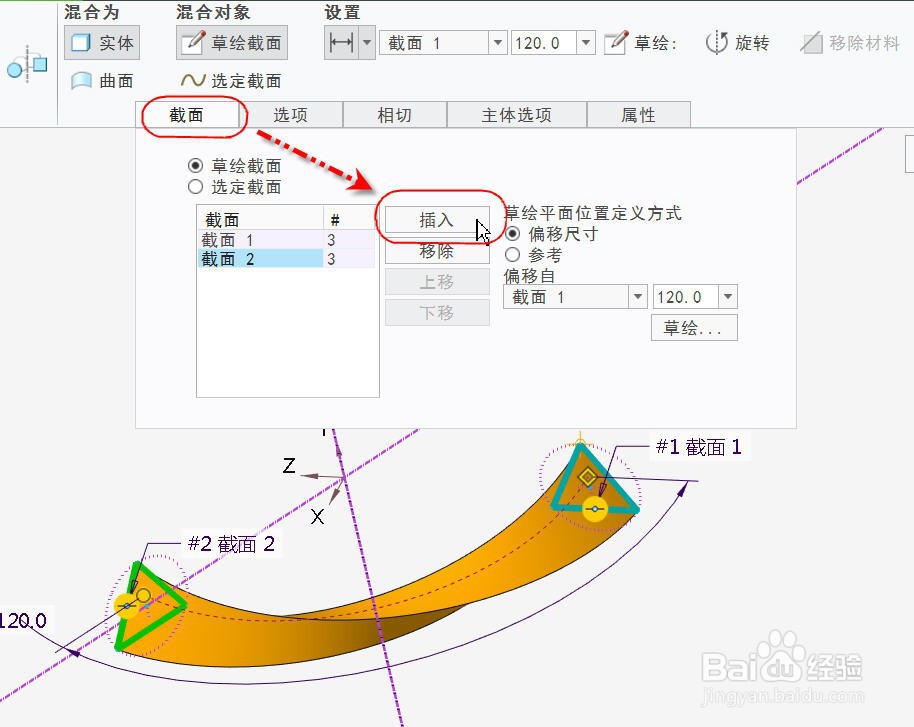

6/9点击并展开【截面】选项页，选中【截面 2】并点击【插入】，并在【截面 2】侧面的角度输入框内输入120作为第三截面相对第二截面的旋转角度。点击【草绘】按钮进入第三截面的草绘环境，依然使用正三角形作为截面，但起点设到了右侧顶点。

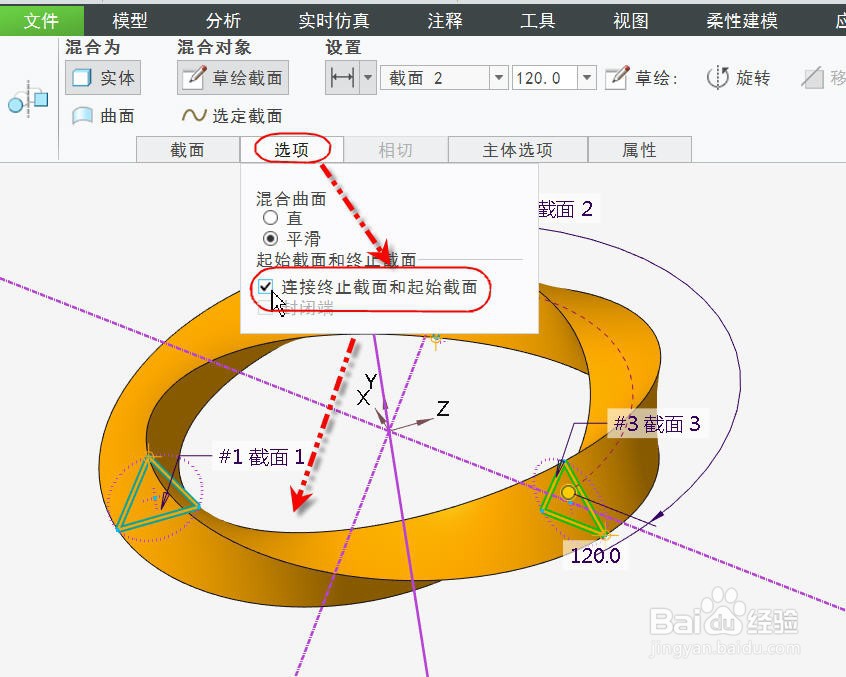

7/9完成草绘退出返回操控面板，图形区会生成3个截面的旋转混合结果临时几何，但首尾并没有自动连接一起。点击并展开【选项】选项页并把【连接终止截面和起始截面】选项打上勾，便可得到封闭形状的旋转混合。

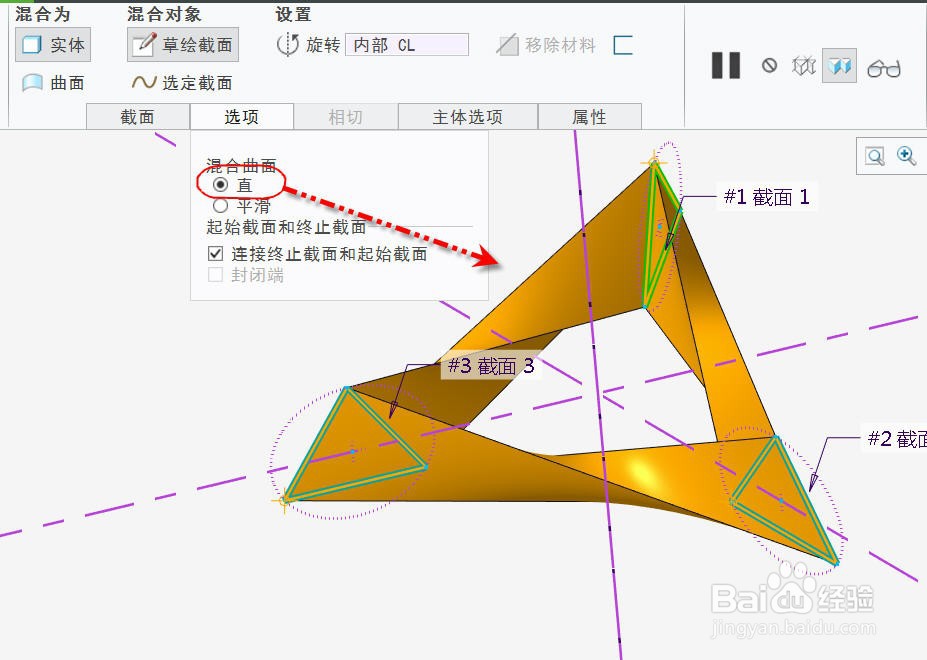

8/9点击并选择【选项】选项页下的【直】选项，可以把旋转混合的结果变成一个扭曲三角架形状。

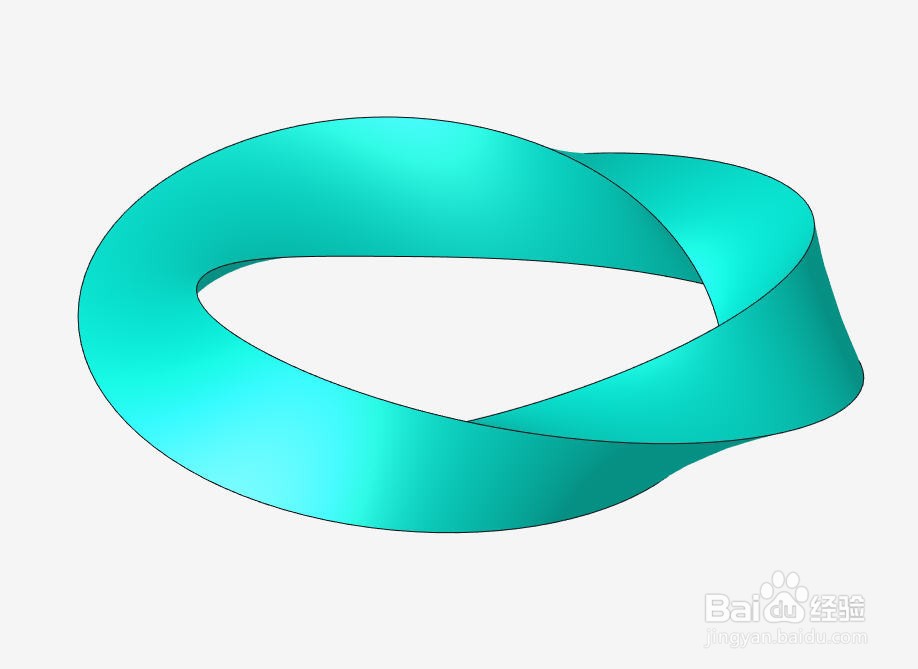

9/9点击并选择【选项】选项页下的【平滑】选项，点击【确认】按钮完成并退出【旋转混合】特征，便可得到最终的旋转混合结果几何，如图所示。
注意事项旋转混合两个相邻截面之间最大的角度为120度，因此要想完成一周的混合至少需要3个截面。
旋转混合的第一个截面必须放下代表旋转轴的几何中心线
