产品图纸给出的键槽深度一般是键槽底部到轴面（直线）距离。然而，在铣键槽时，是半精加工阶段，轴面留有磨量的。尺寸公差“照搬”下来。再结合工艺具体安排，就知道键槽铣多深了。

从圆的外径至键槽底部的垂直距离为4mm，但在图纸标注时，如孔（或轴）径为30mm。

扩展资料：

在轴上加工对称度小于0.1的键槽，可在万能铣床上用三爪夹头配合尾顶针安装工件，对刀时的对刀装置，准确且快。

圆柱棒长度与被加工工件相同，外圆操作时，先磨光，然后校对圆棒与工作台的平行度后压紧夹具，再将垂直支架靠紧圆棒，把百分表的测量头压在铣刀侧刃最高处。

锁紧锁表螺钉和表座螺钉，记下百分表读数，然后把对刀装置移至圆棒另一侧的刀刃最高处，看百分表读数是否与上同，若不同则移动工作台至两边读数相同时为对中。

用上述方法，只要摆动活动表座，使百分表测呈头压在工件键槽侧面，也可直接测量工作键槽对称度。经两年来的实践证明，此法效果不错。

参考资料来源：百度百科-键槽

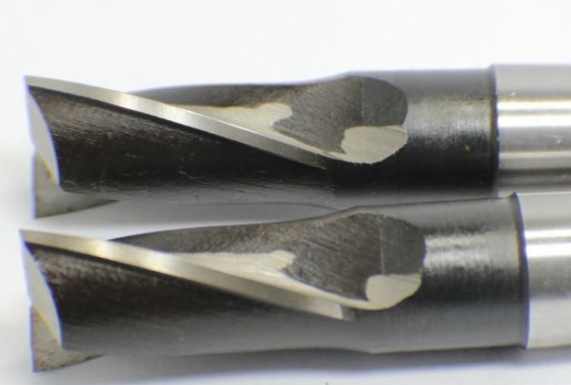

参考资料来源：百度百科-键槽铣刀
