订阅CAD半边尺寸标注对齐方法
来源：网络收集 点击： 时间：2024-09-25【导读】：

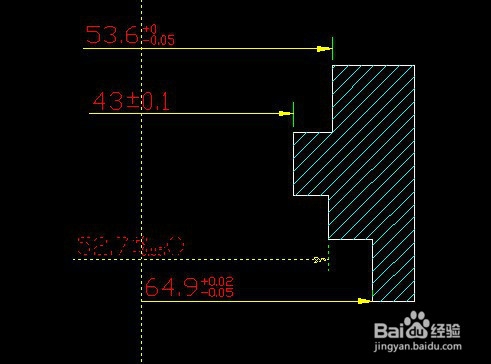

不同行业有不同的标注标准，如图的这种标注在手表行业内用得比较多；初步理解起来不像其它标注那么直接，但习惯一下就很好理解了。工具/原料moreCAD2008（推存用2008，界面经典，操作方便） 方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
注意事项

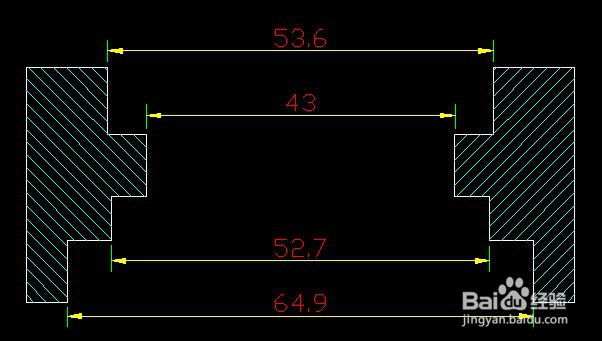

这种标注主要是因为图形是对称的，所以只画一边，但在标注的时候还是要做一下镜像如图

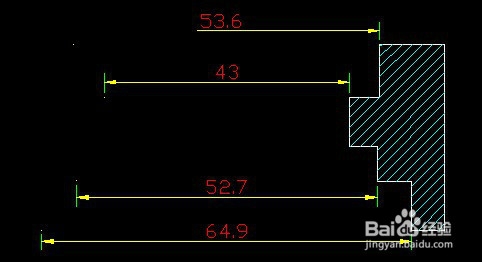

2/5标注完之后可以删掉刚镜像的部分；千万别先急着表公差，先要做的是将其中任意一个标注做如图修改，其它的用格式刷刷一下就好

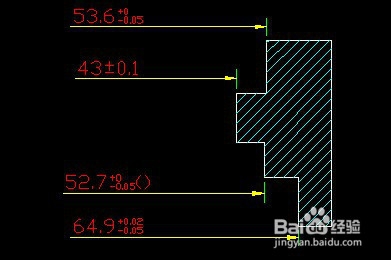

3/5这时再标注好公差，标注完发现尺寸不能对齐
4/5重要的一步来了，如图画一条直线，用拉伸命令S，反选直线和一个标注（不要想一下全选），拖住标注的端点放在与直线的交点处就好了

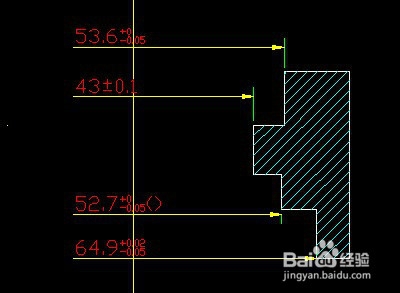

5/5所有标注都如此操作一番，就都对齐了，最后调整美观一点就好了
注意事项用拉伸工具S拉时，如果没反选足够多，有时是拖不动的
公差一般都是最后标的
