在用solidworks做工程图设计时，经常会用到剖面线和区域填充，如何操作呢，笔者来介绍一下。工具/原料moresolidworks电脑一台方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8
注意事项

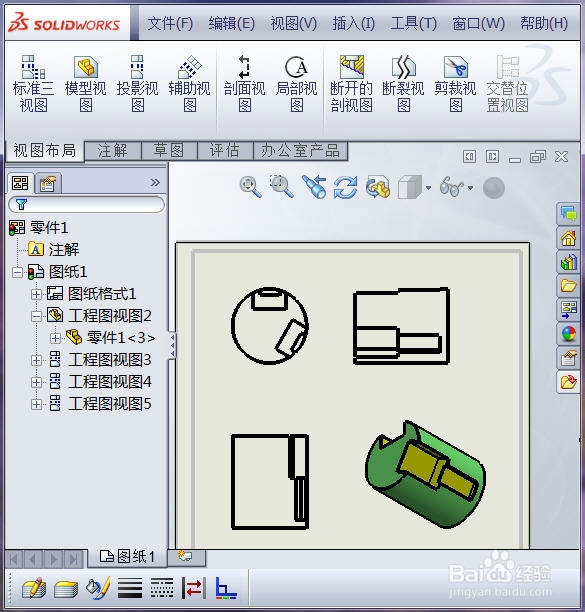

首先，打开工程图，（我这里已经制作好了，重点介绍如何制作剖面线和区域填充），如图所示

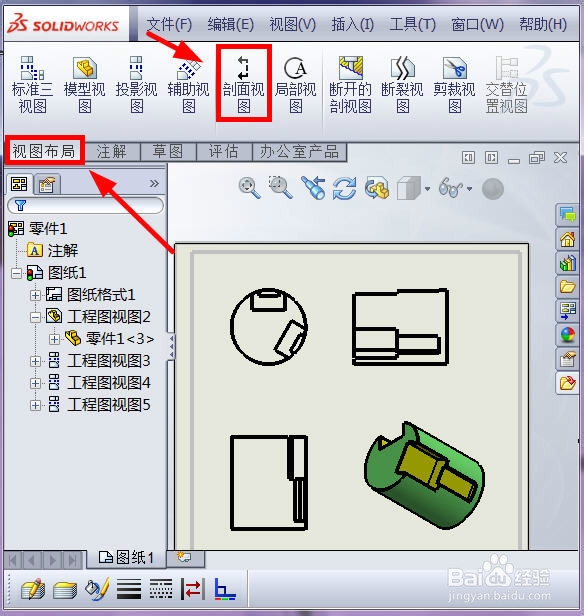

2/8第一种方法，使用视图中的剖视图来完成，点击“视图布局”，中的“剖面视图”，如图所示

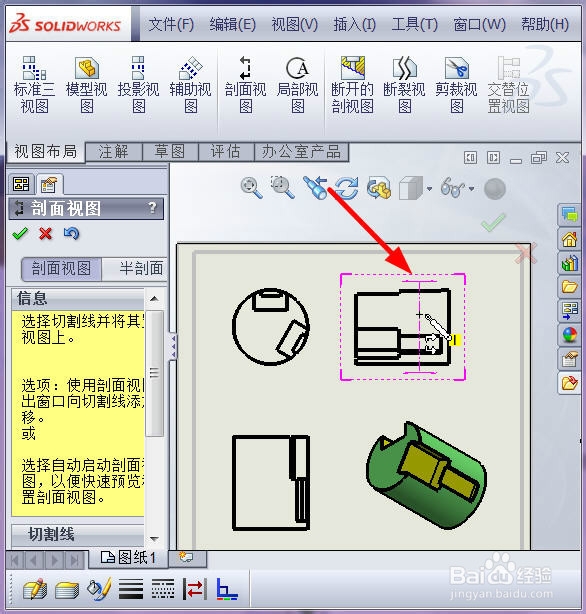

3/8选择剖视位置，如图所示

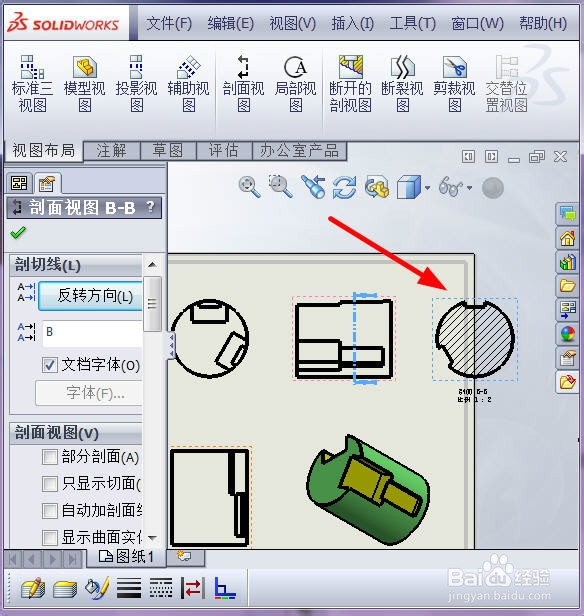

4/8打钩，确定，剖视图就出来了，如图所示

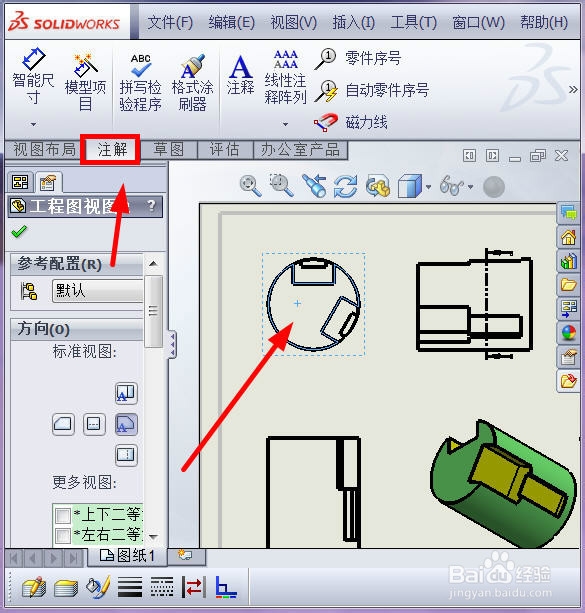

5/8第二种方法，来说一下区域填充，选择填充的区域（必须是封闭区域），再点击注释，如图所示

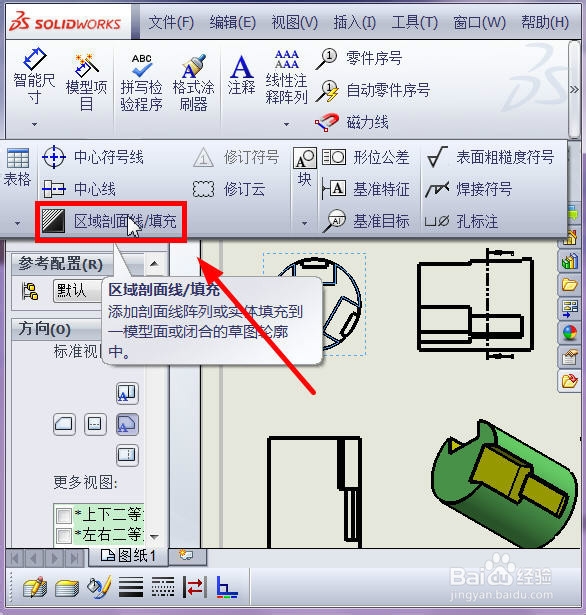

6/8再点击，注释中的“区域剖面线/填充”命令，如图所示

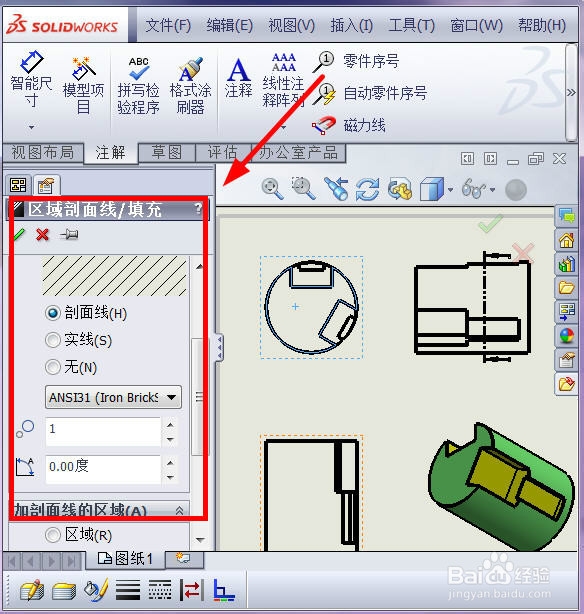

7/8弹出“区域剖面线/填充”属性对话框，选择剖面线类型，细密程度，倾斜角度，如图所示

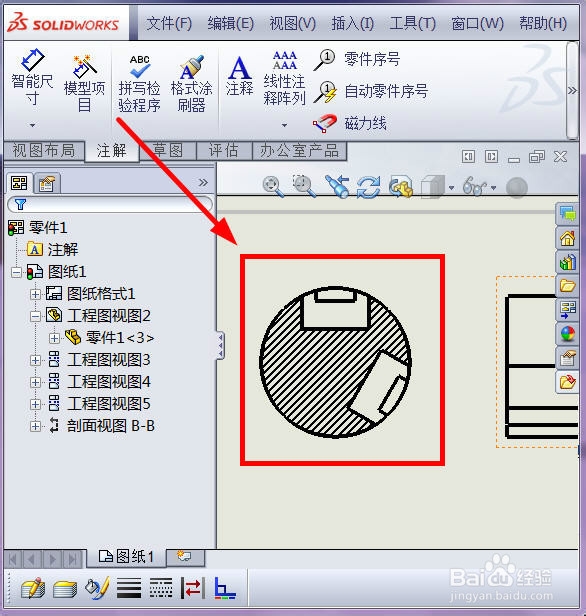

8/8打钩确定，填充区域就生成了，如图所示
注意事项区域填充，剖面线在工程图设计中经常用到，最好要会哈
