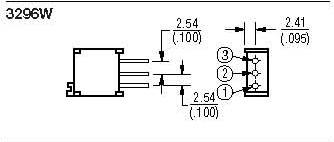

滑动变阻器在电路中可以作限流器用，也可以作分压器用。在确保安全的条件下，选用哪一种形式，是由电路中的需要来决定的。3296滑动变阻器的管脚如下图所示，1,3是变阻器的首尾，2是中间端口。

1、限流式，以下情况可选用限流式接法：

a、待测用电器电阻接近称畜菌滑动变阻器电阻（也可选用分压式接法）。

b、简化电路，节约能源瞧民。

2、分压式，以下情况必须使用分压式接法：

a、待测用电器电阻远大于或远小于滑动变阻器电阻。

b、实验要求待测用电器伐亲电流及其两端电压可以由0开始连续变化（例如测小灯泡的伏安特性曲线）。

c、实验要求待测用电器电流及其两端电压可变范围较大。

d、采用限流式接法时，无论如何调节变阻器，电流、电压都大于对应电表的量程。

扩展资料：

滑动变阻器是电学中常用器件之一，它的工作原理是通过改变接入电路部分电阻线的长度来改变电阻的，从而逐渐改变电路中的电流的大小。

滑动变阻器的电阻丝一般是熔点高，电阻大的镍铬合金，金属杆一般是电阻小的金属，所以当电阻横截面积一定时，电阻丝越长，电阻越大，电阻丝越短，电阻越小。

参考资料来源：百度百科-滑动变阻器
