Altium Designer 虽然提供官方的库文件，但是还有很多元件需要我们来自己设计元件的封装，还有一个好处就是我们自己制作一个常用的封装库，可以方便在设计的时候进行调用。工具/原料moreAltium Designer 16 软件方法/步骤1/12分步阅读

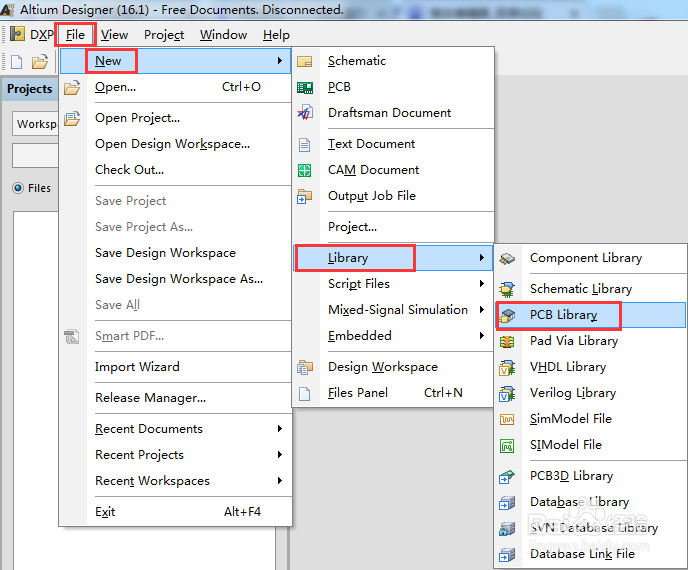

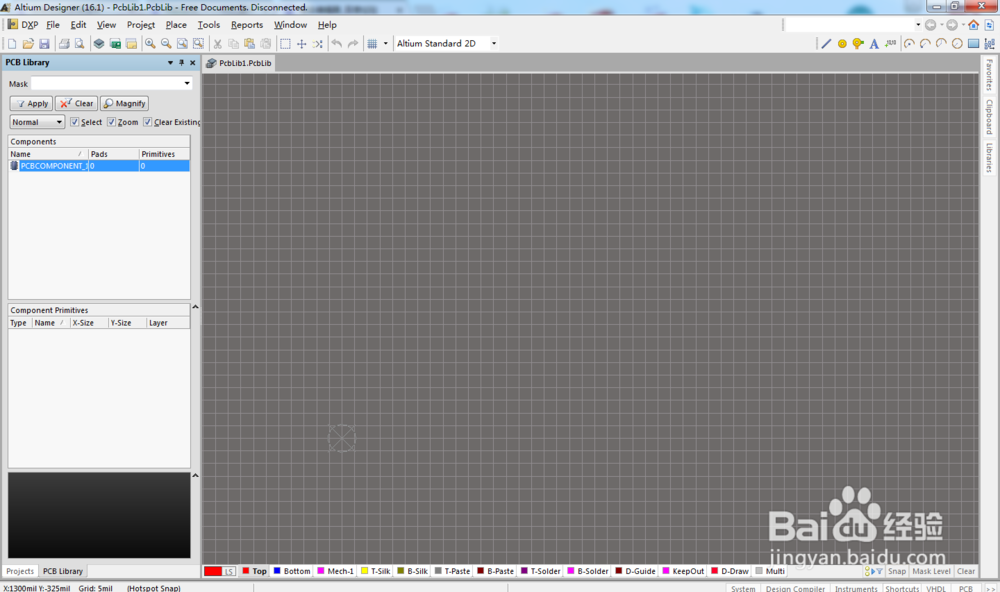

首先按照图示的方法创建一个 PCB 库文件，创建后的效果如第二张图片所示

2/12

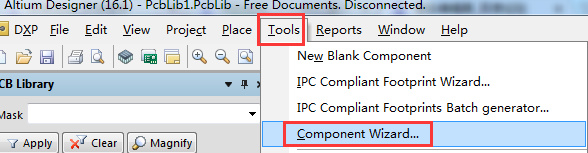

选择 Tools - Component Wizard

3/12

弹出元件创建向导，点击下一步继续创建元件，这里我们以DIP为例子

4/12

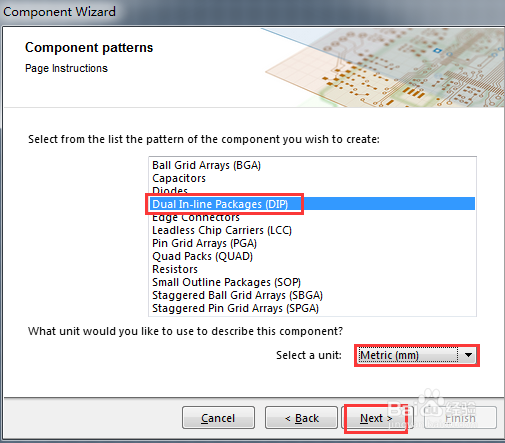

选择DIP系列，并设置单位为mm，然后单击下一步，开始创建元件

5/12

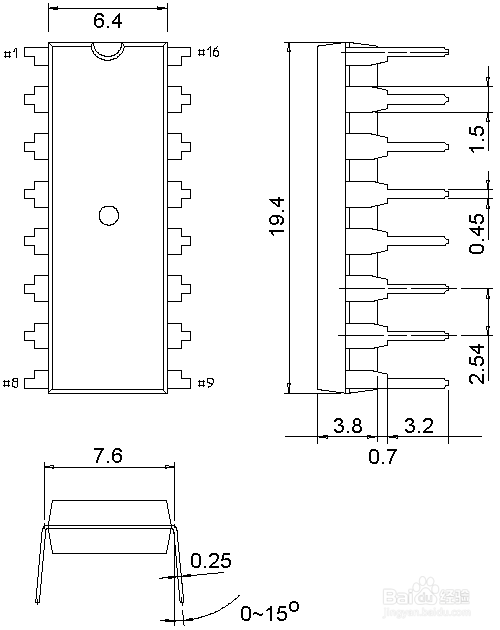

根据手册设置焊盘的内径和外径，但是为了考虑余量，内径一般比手册中大 0.4 - 0.5mm，外径就等于手册给出的外径尺寸即可。

6/12

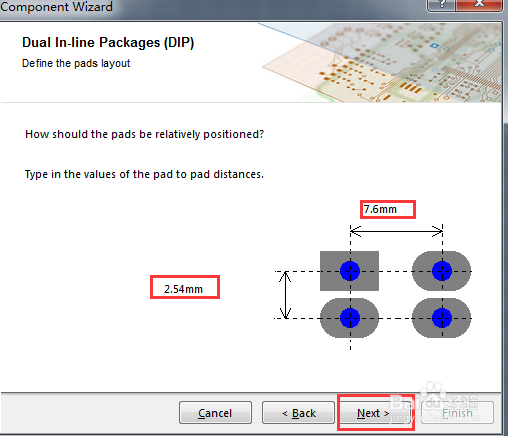

设置焊盘的横向中心距为 7.6mm，两个引脚的间距是 1.54mm

7/12

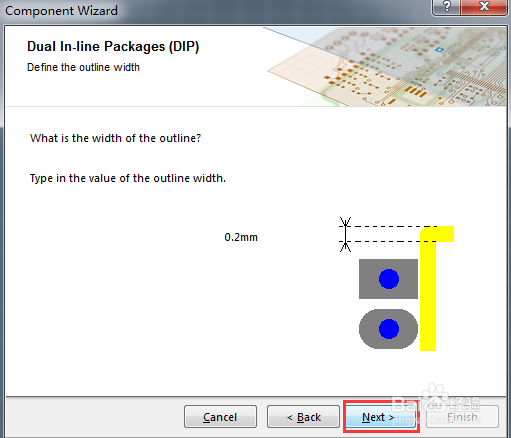

元件外形丝印使用默认值即可，此处不需要修改，直接使用默认值

8/12

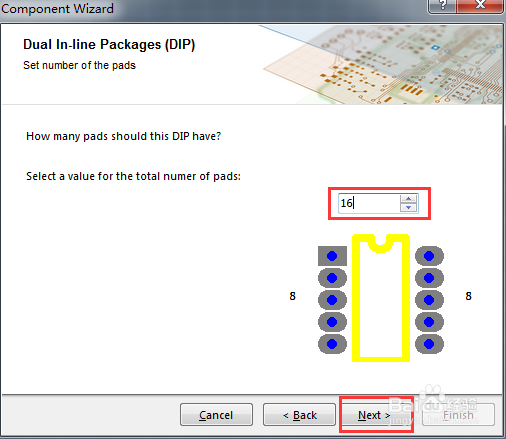

将芯片引脚数量设置为 16，然后点击下一步

9/12

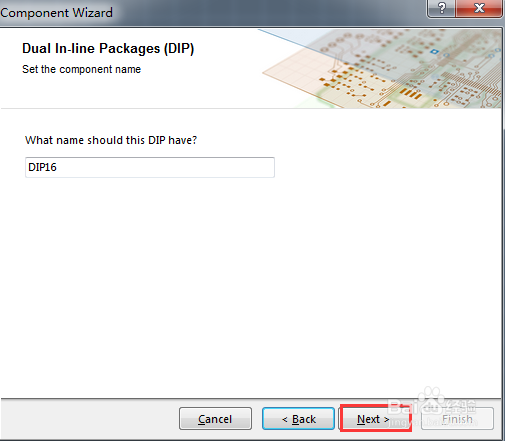

设置元件封装名称，一般习惯上就是用实际封装名称，这里使用默认的 DIP16 即可

10/12

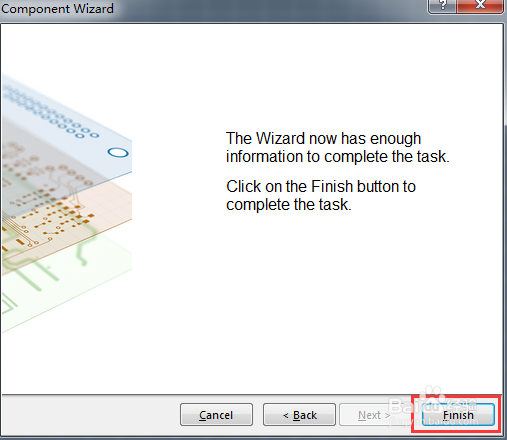

点击 Finish 完成 DIP16 标准封装的创建

11/12

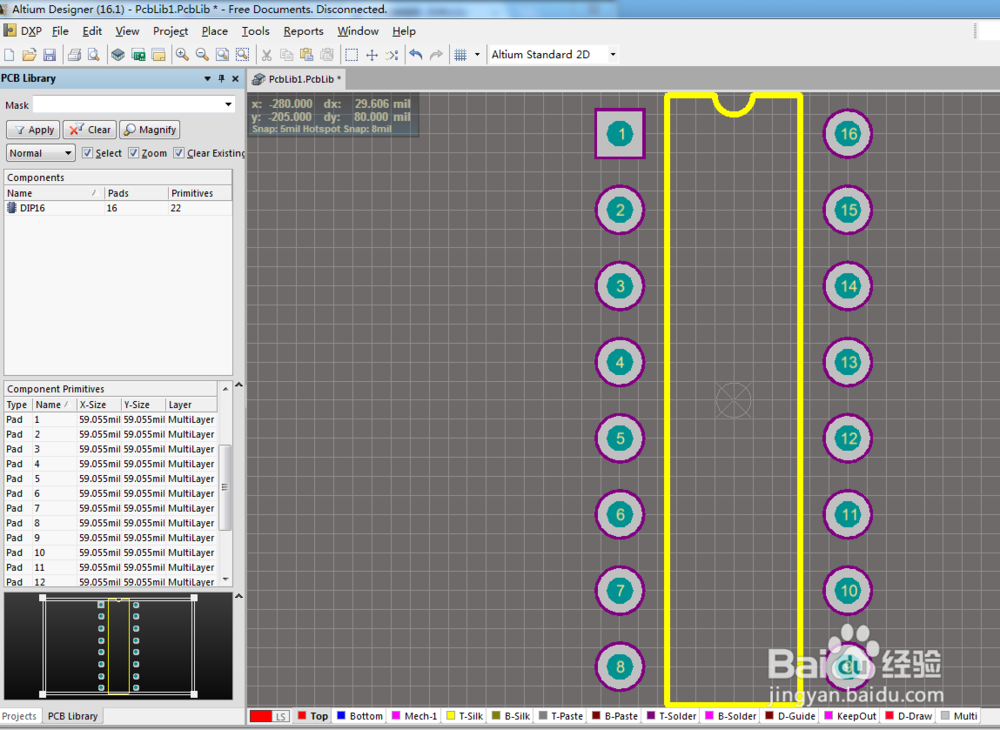

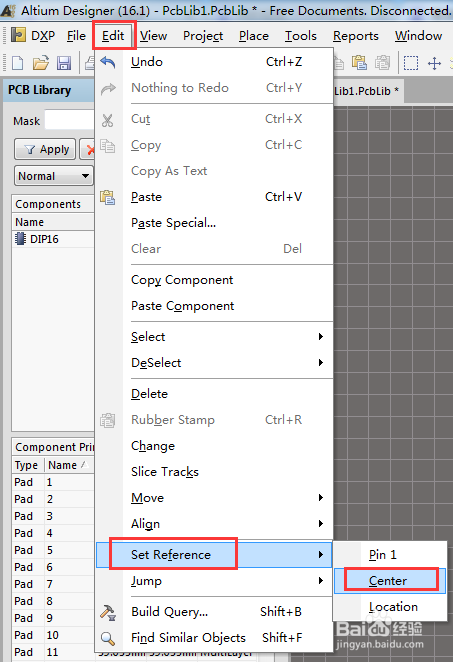

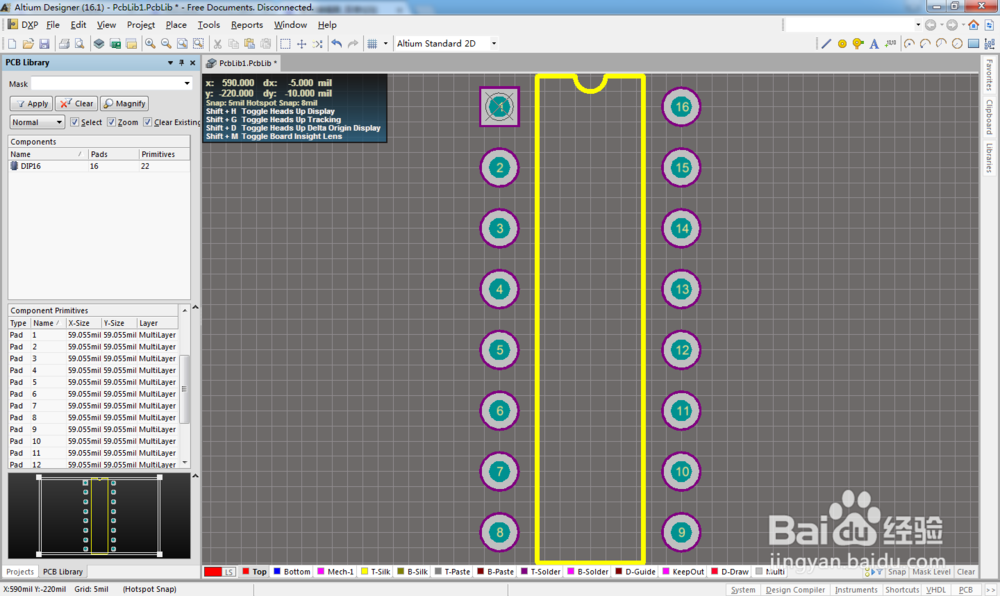

创建完成如下图所示，可以看到，现在元件的中心点设置在 1 脚，我们可以通过软件将中心设置在器件的中心，选择 Edit - set preference - center

快捷键使用 E - F - C 进行设置。

12/12

设置原点在器件中心的效果如下图所示：

注意事项

这里讲解了如何使用封装向导来创建一个标准封装，接下来还会分享如何创建非标封装，请大家关注
