工作中，使用SolidWorks画钣金零件，产品需要边角释放槽。solidworks钣金怎么边角释放槽呢，分享一下操作方法：工具/原料moresolidworks软件电脑方法/步骤1/7分步阅读

打开solidworks软件，新建零件模式。

2/7

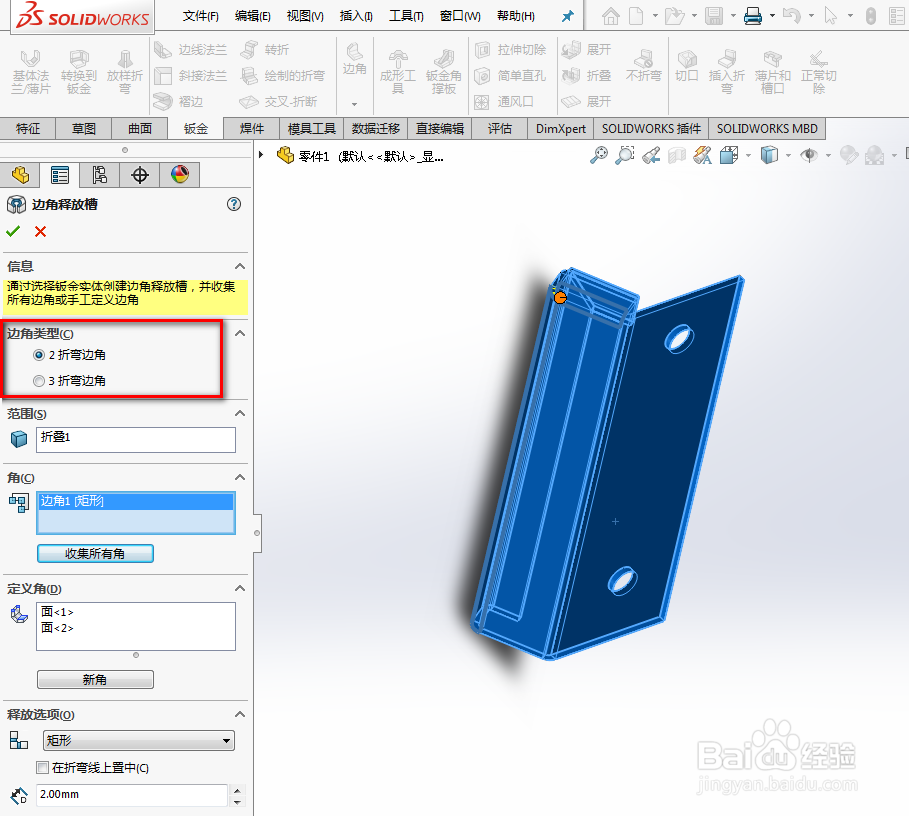

单击边角释放槽（“钣金”工具栏）。

单击插入钣金边角切释放槽。

3/7

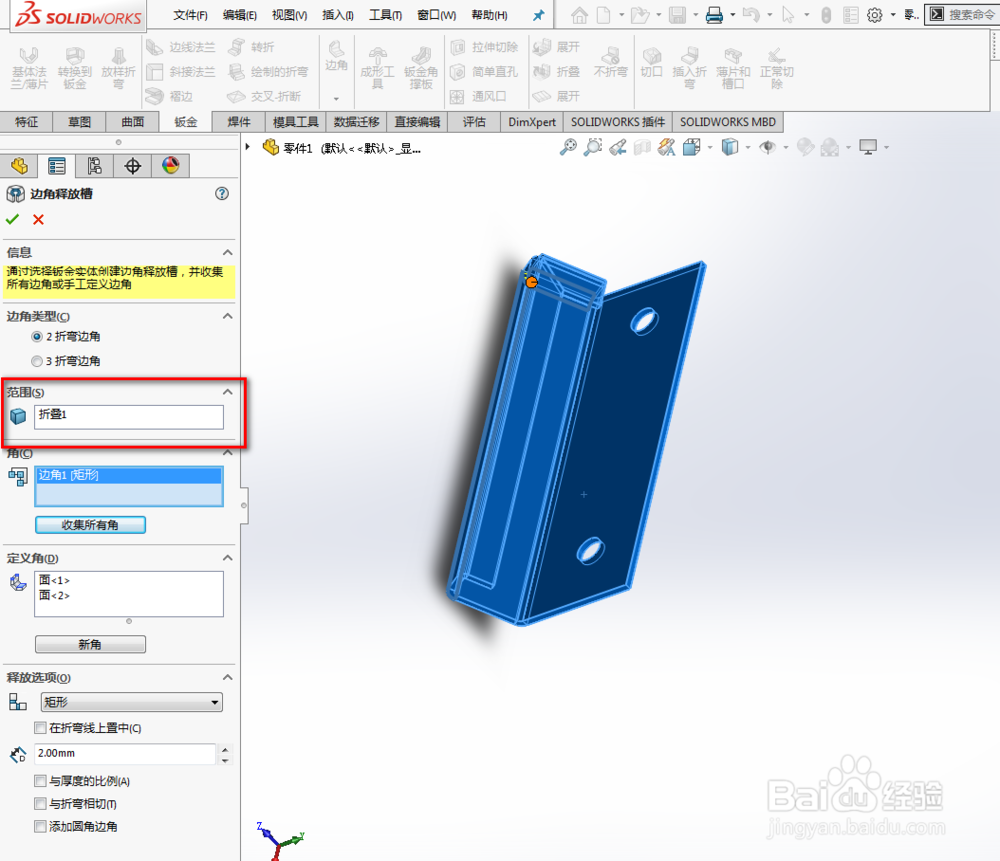

范围

可以选择要应用边角释放槽的钣金实体。

4/7

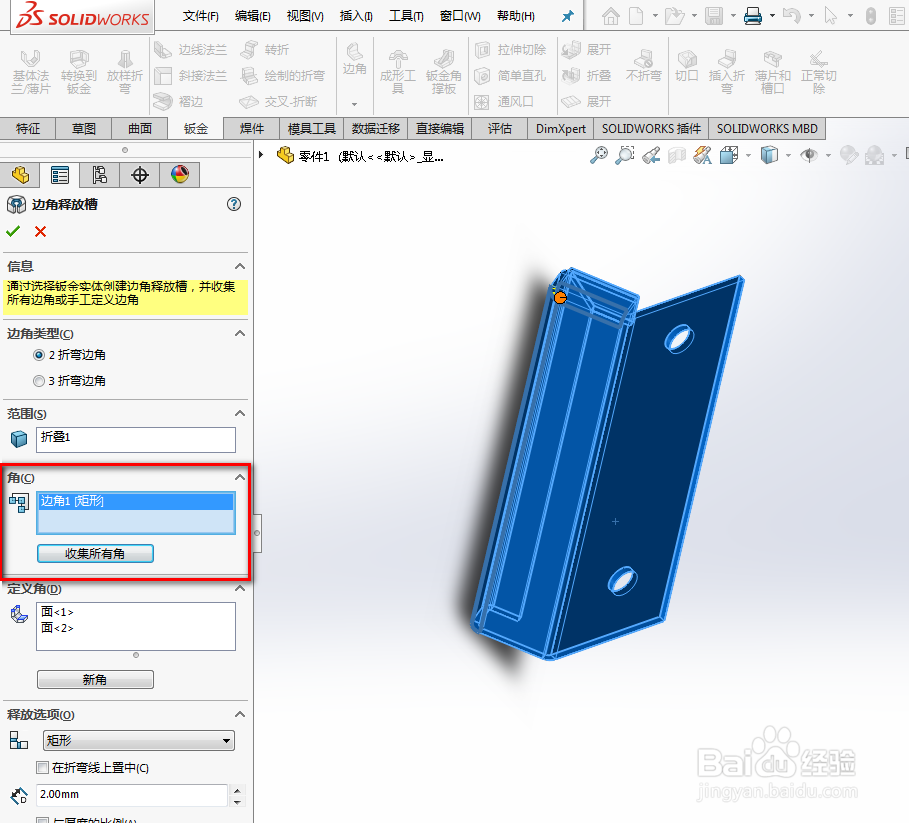

边角

列出可应用边角释放槽的边角。

当您选择一个边角时，该边角将在图形区域高亮显示。

当您将释放槽选项应用于选定的边角时，列表将显示已应用的选项。

5/7

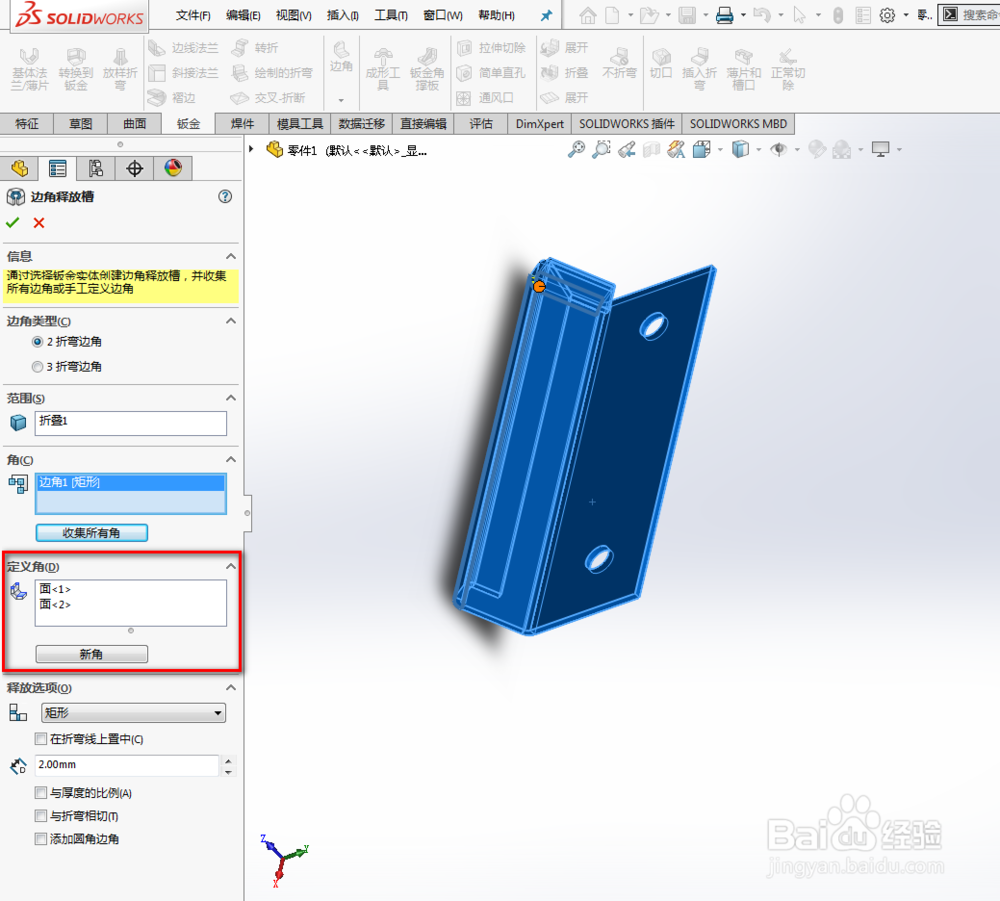

定义角

列出在边角列表中定义所选边角的面。

新角将边角添加到边角列表。

要定义未定义的边角，请清除定义角列表，然后在图形区域中选择折弯面。 然后单击新角。

6/7

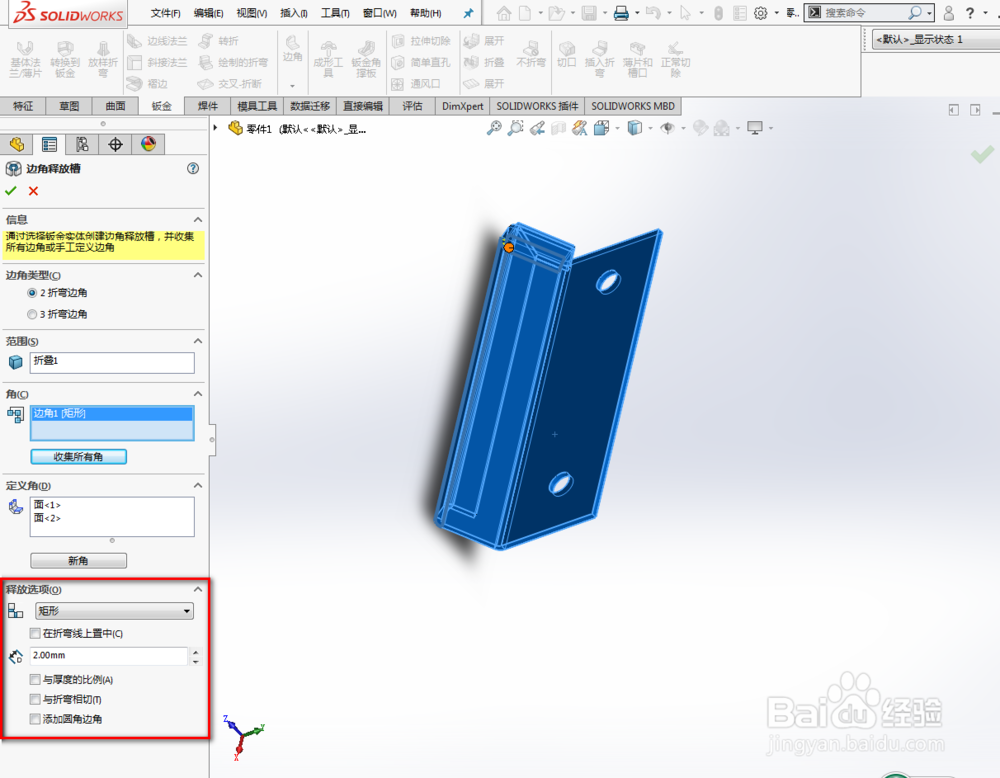

选择释放槽类型。

7/7

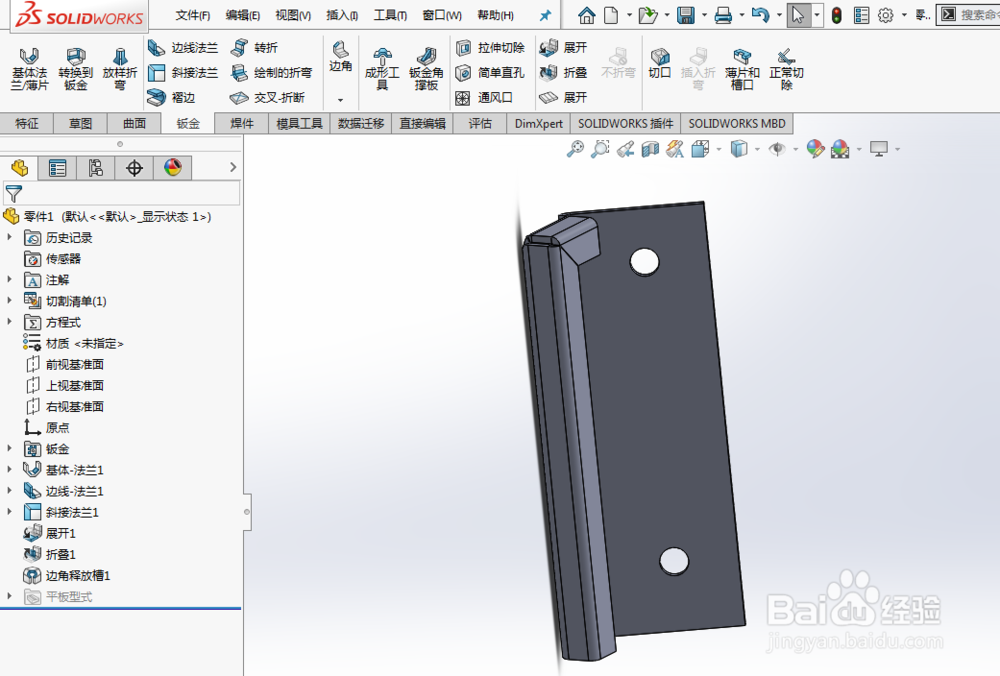

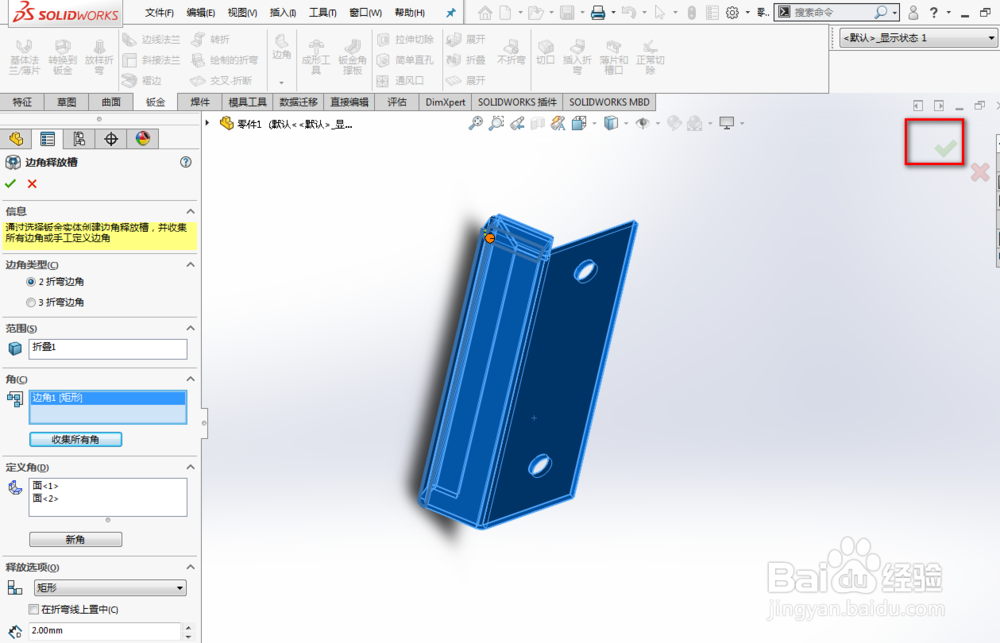

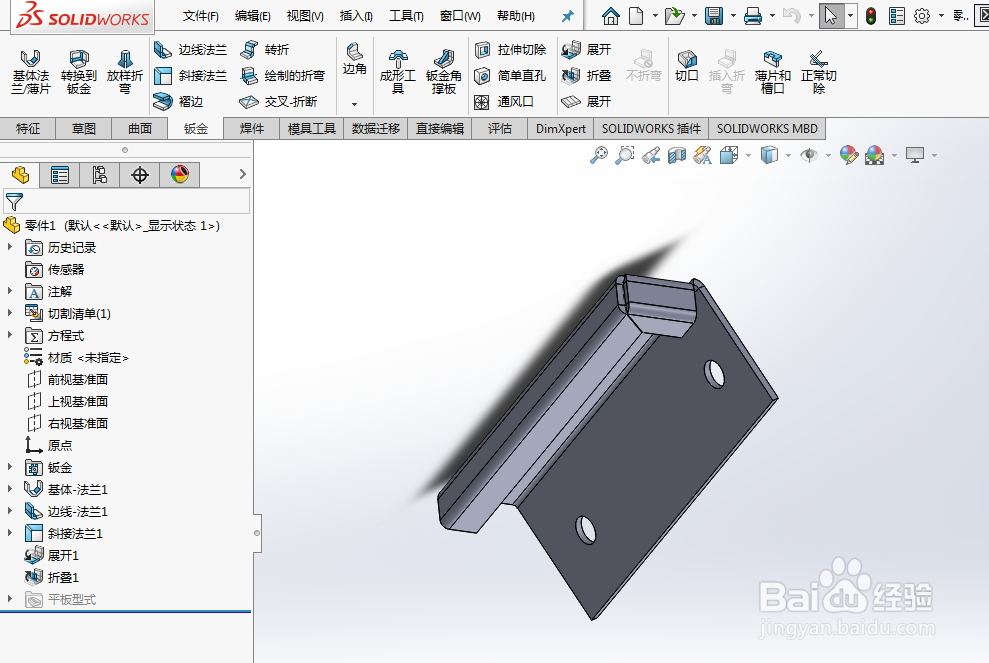

单击√。生产零件。

释放槽类型:1/4

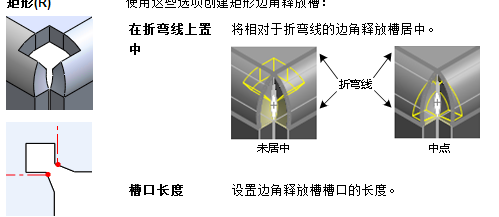

矩形(R)

使用这些选项创建矩形边角释放槽：在折弯线上置中将相对于折弯线的边角释放槽居中。

2/4

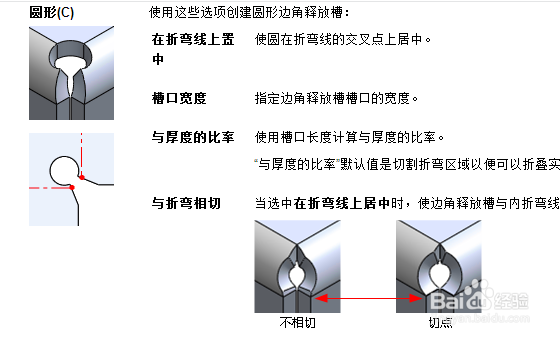

圆形(C)

使用这些选项创建圆形边角释放槽：在折弯线上置中使圆在折弯线的交叉点上中。槽口宽度指定边角释放槽槽口的宽度。与厚度的比率使用槽口长度计算与厚度的比率。“与厚度的比率”默认值是切割折弯区域以便可以折叠实体的值。与折弯相切当选中在折弯线上居中时，使边角释放槽与内折弯线相切。

3/4

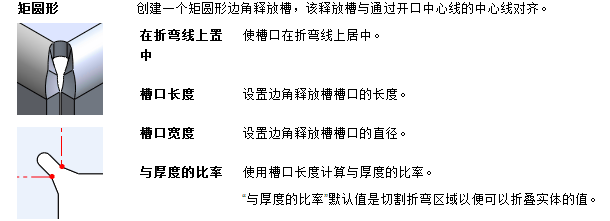

矩圆形

创建一个矩圆形边角释放槽，该释放槽与通过开口中心线的中心线对齐。

在折弯线上置中使槽口在折弯线上居中。

4/4

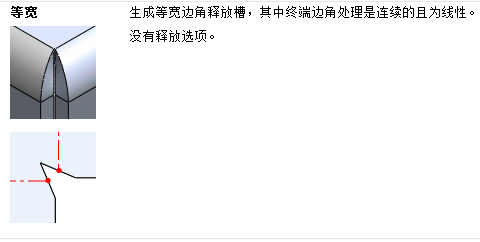

等宽

生成等宽边角释放槽，其中终端边角处理是连续的且为线性。

没有释放选项。
