电路板焊锡作业时会产生大量的烟雾，这些焊锡烟雾中含有锡，铅，松香酸等有毒有害成分，如果飘散在空气中被员工呼吸到身体里，将严重威胁员工身体健康，为此电路板焊锡的烟雾必须要进行净化处理。工具/原料more设备：烟雾净化器设施：烟雾收集罩，排烟管道方法/步骤1/5分步阅读

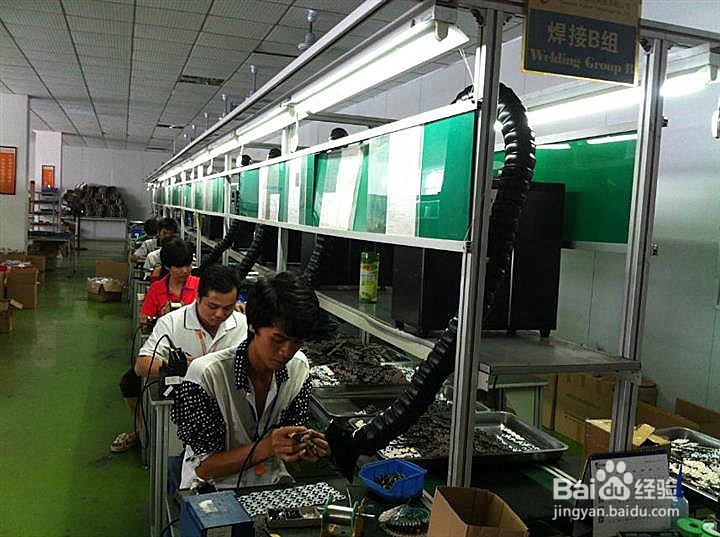

确定焊锡烟雾产生区域面积，明确需要解决焊锡烟雾岗位数量。

具体做法是实地查勘焊锡烟雾在车间内主要影响的区域，用尺子丈量出具体的面积，确定清楚焊锡烟雾产生的岗位，计算出需要解决焊锡烟雾岗位的数量。

2/5

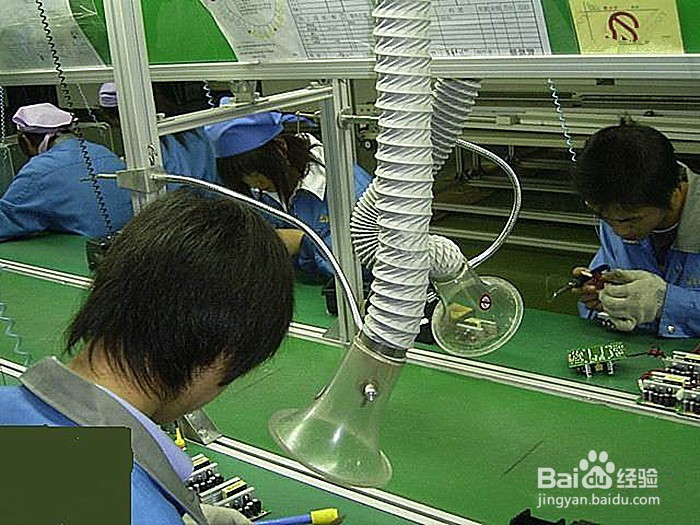

确定烟雾收集罩的数量、规格尺寸，制作烟雾收集罩。

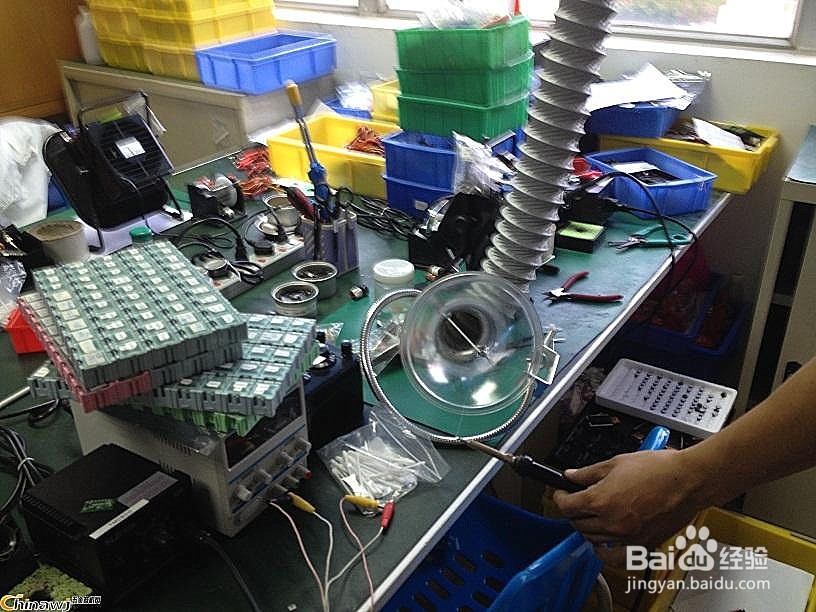

具体做法根据焊锡烟雾产生岗位的面积大小实际情况，确定出需要安装烟雾收集罩的数量以及收集罩的具体规格尺寸，可以根据工位确定，一个工位对应一个收集罩，收集罩上要有接排烟管道的连接管，收集罩做成可调整角度的。

3/5

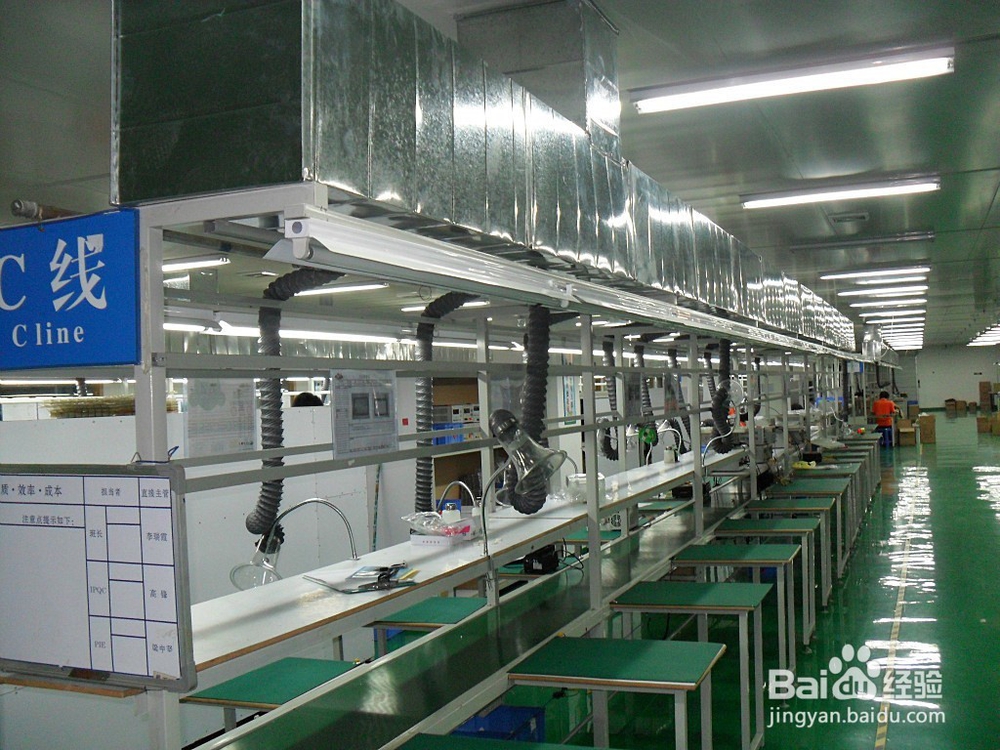

制作并安装排烟管道。

具体做法是根据焊锡工位的长度以及到排放位置的长度，制作并安装排烟雾专用管道，可以做成圆管或方管，管道上要留有清洁口，方便维护保养用，把烟雾收集罩安装连接到管道上。

4/5

安装抽排烟风机，接通排烟管道。

具体做法是在预留的位置安装排烟专用风机，风机的抽风口接通排烟管道，排烟风机的排风口接通到烟雾净化器进风口。

5/5

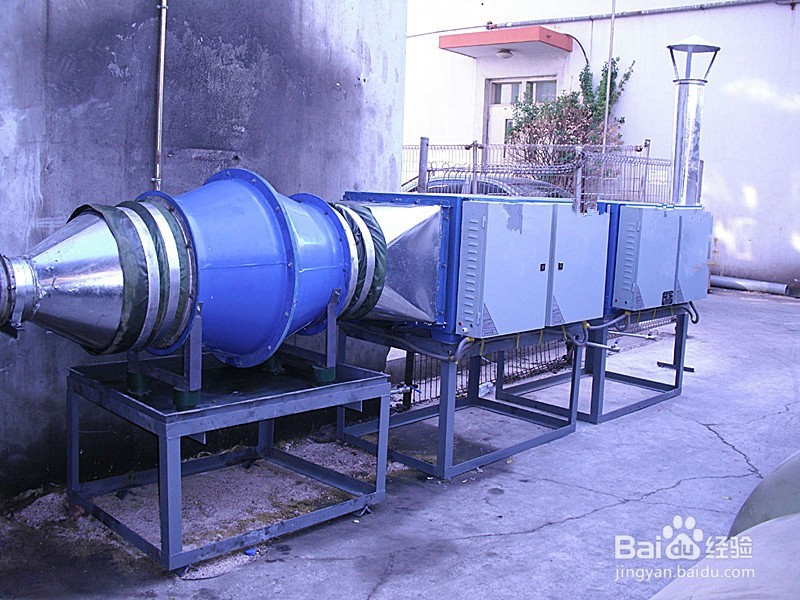

安装烟雾净化器，接通排烟风机排风口。

具体做法是在排烟风机的排风口后面安装烟雾净化器，用管道接通排烟风机的排风口，注意的是烟雾净化器可以净化处理烟雾的容量和速度要和排烟风机排风量相匹配，烟雾净化器的容量大于排烟风机排烟量效果会更好，在烟雾净化器上要设计有排气口，方便净化后的干净空气排放。完成上述步骤，就可以开启排烟风机进行焊锡烟雾的净化处理啦。

注意事项

注意定期清理排烟管道。
