订阅Cadence入门教程（三）：如何建立symbol
来源：网络收集 点击： 时间：2024-11-24【导读】：
Cadence入门教程（三）：如何建立symbol工具/原料morePCcadence ic5141方法/步骤1/12分步阅读
2/12
3/12
4/12
5/12
6/12
7/12
8/12
9/12
10/12
11/12
12/12

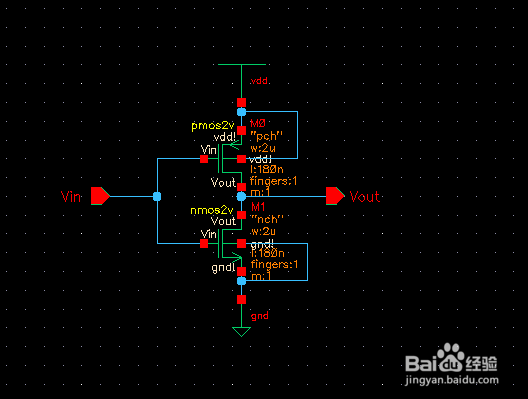

这是已经画好逻辑图

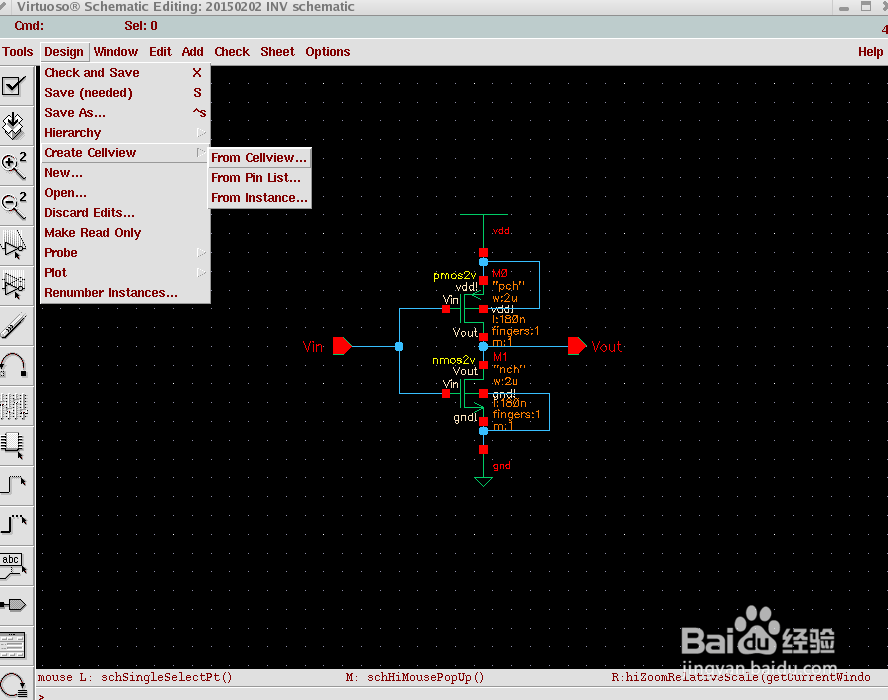

2/12Design——Creat cellview_From cellview

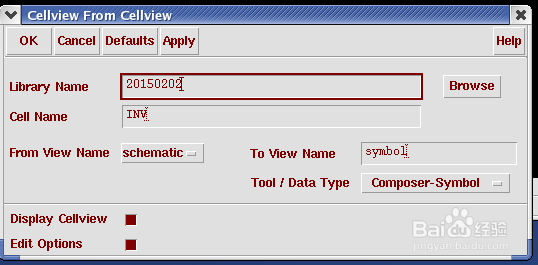

3/12点击OK

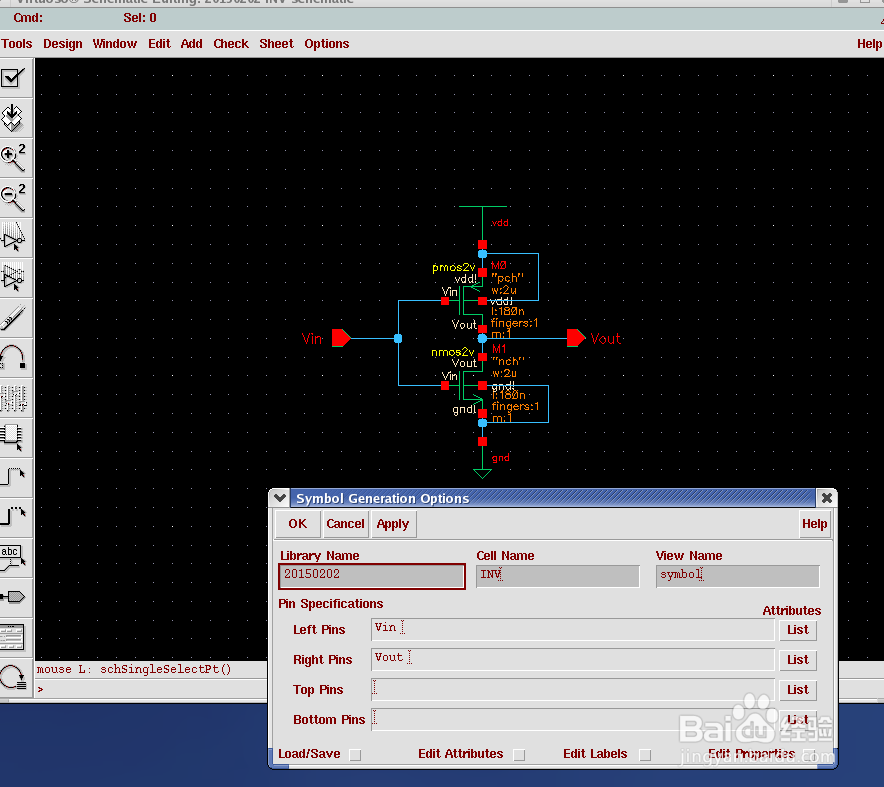

4/12默认的左边的PIN为输入，右边的为输出

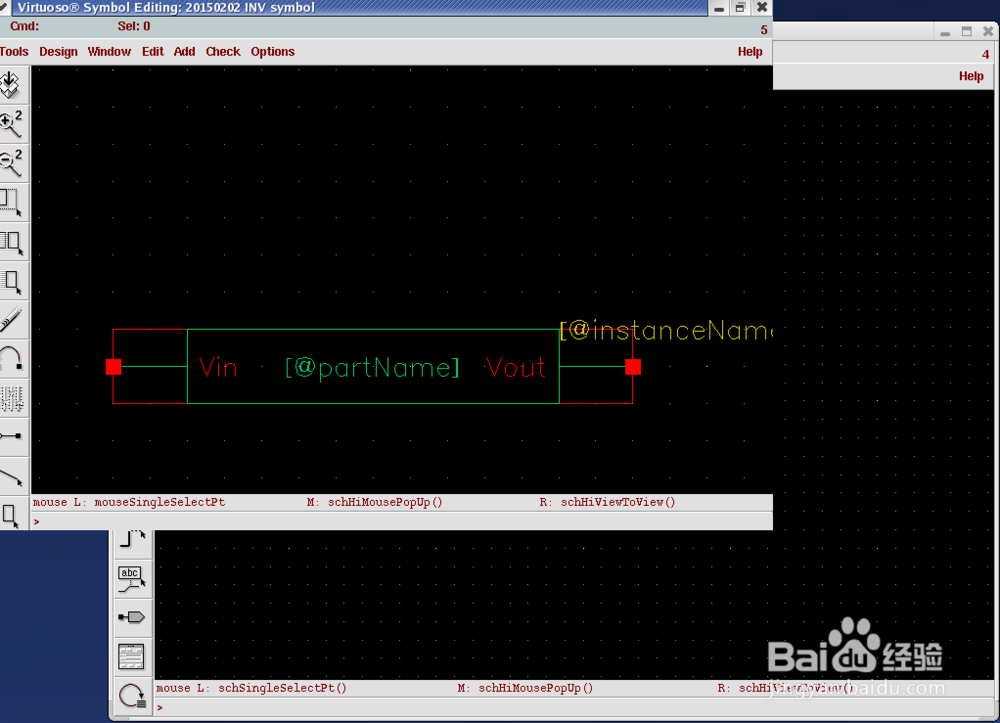

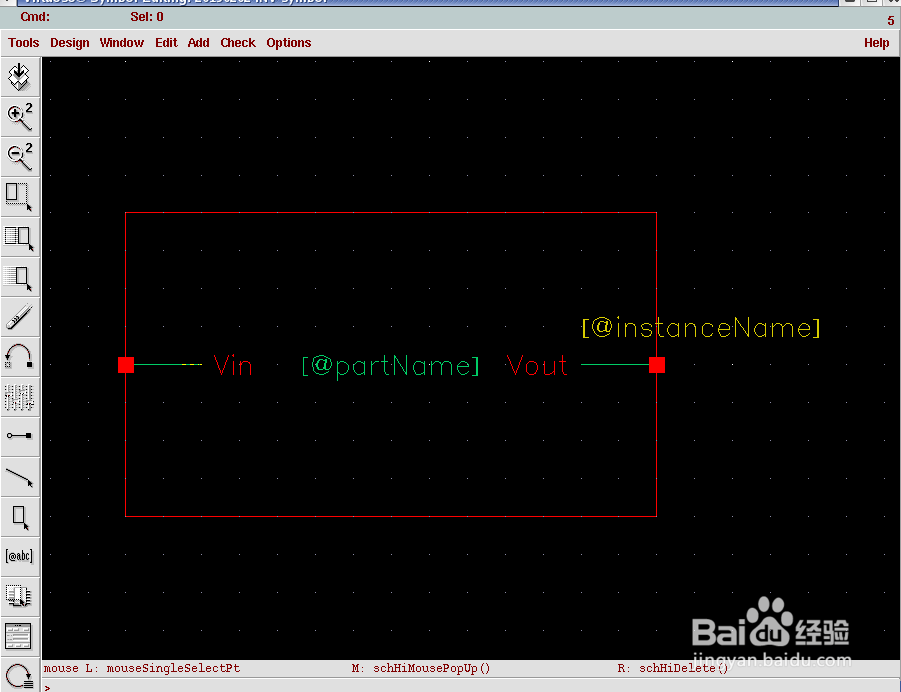

5/12点击OK后，就出现下面的界面，这是默认的符号图，一般都画成习惯的三角形的样子

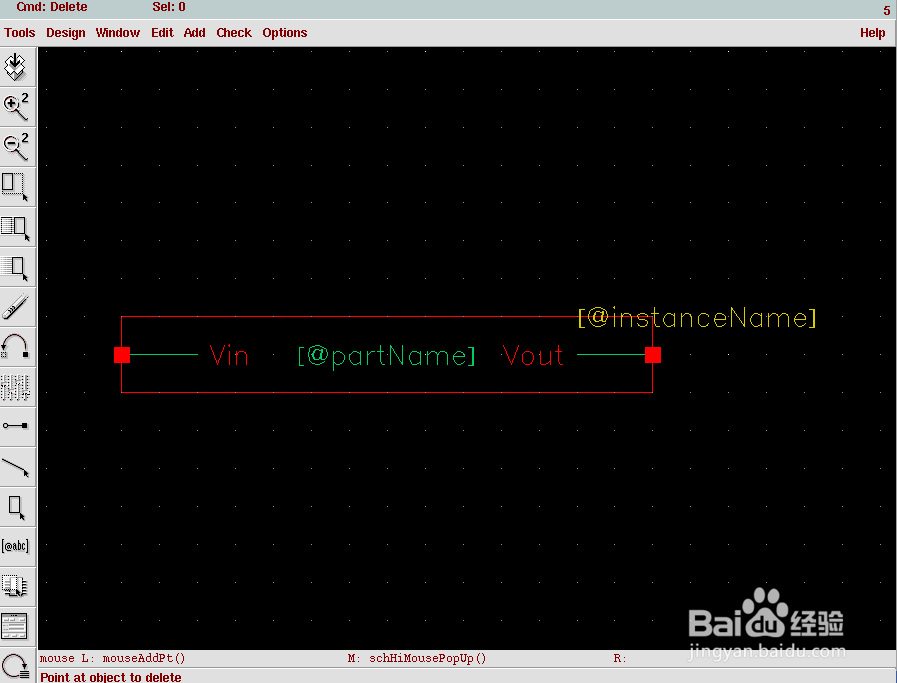

6/12把绿色的框删掉
7/12把红框拉大

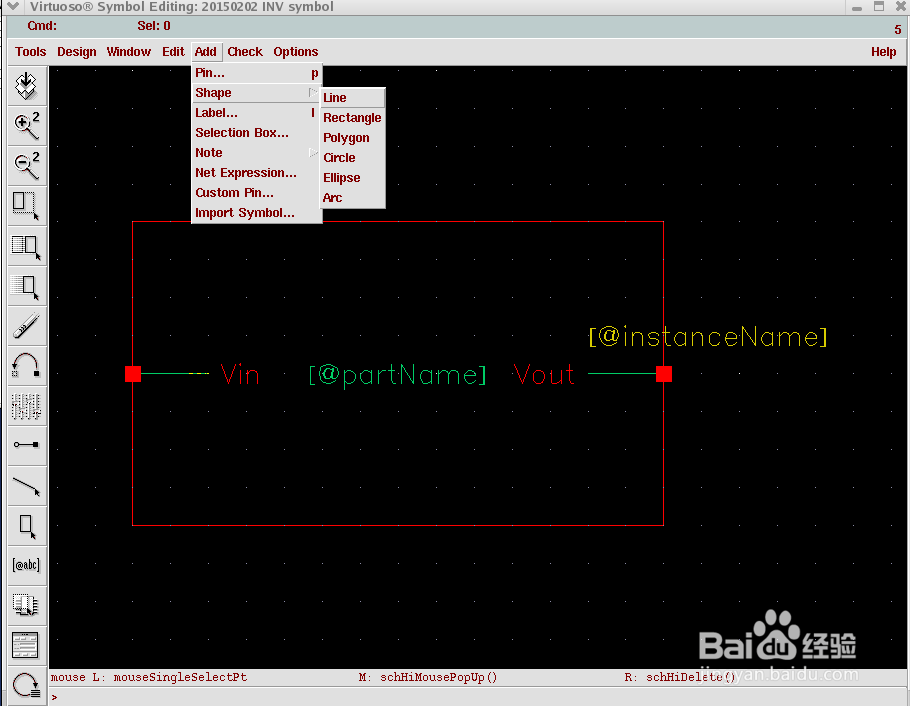

8/12按下图加入所需要的形状

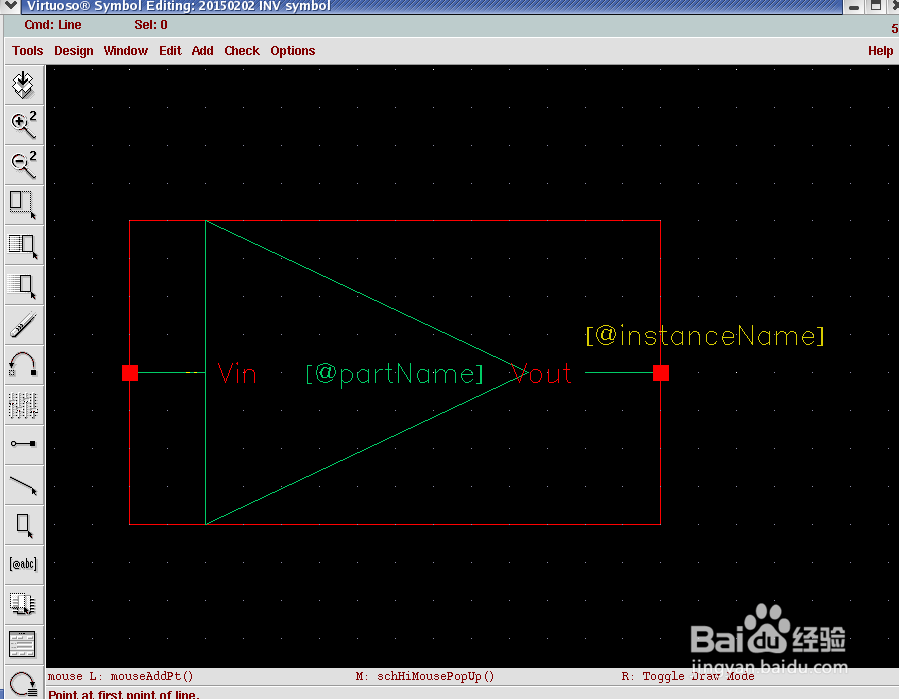

9/12这是加了三角形后的样子

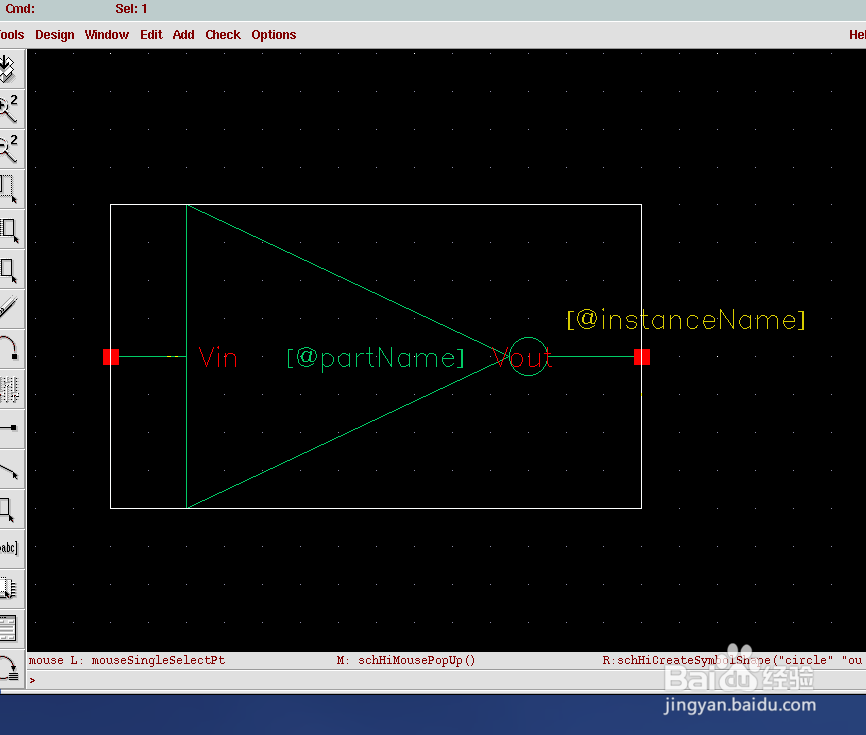

10/12这是加了圆形之后的样子

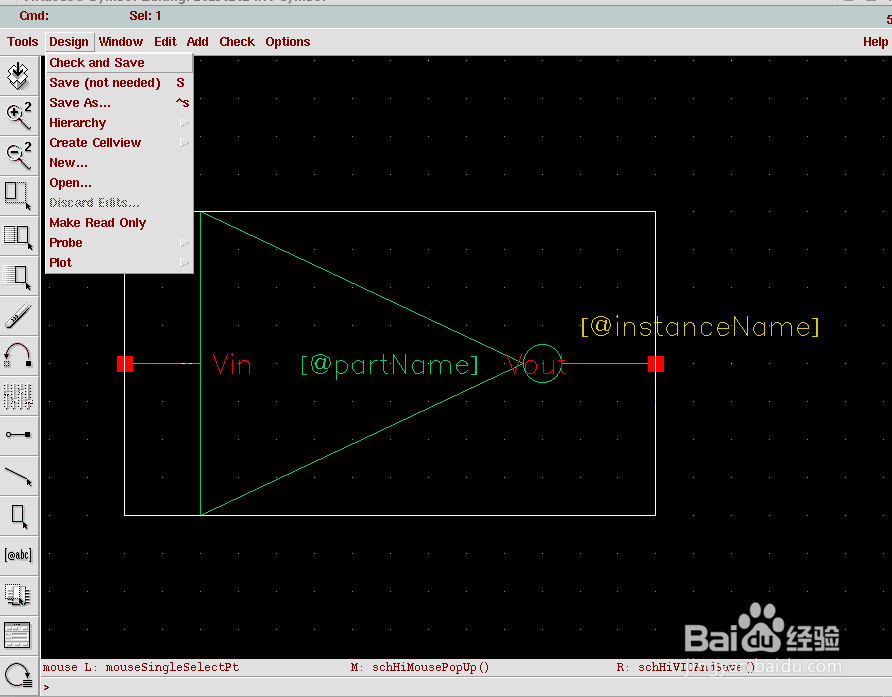

11/12检查并保存

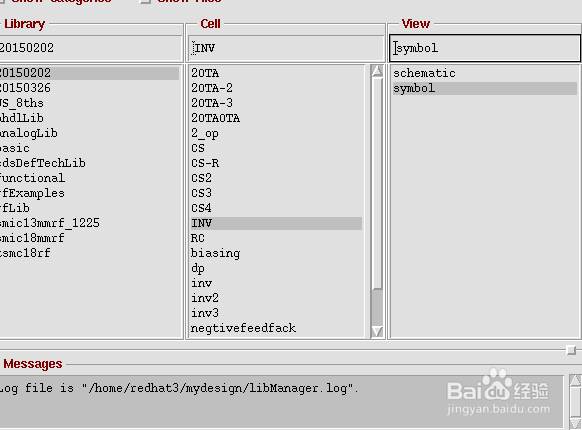

12/12打开之后就可以看到INV既有逻辑图又有符号图
