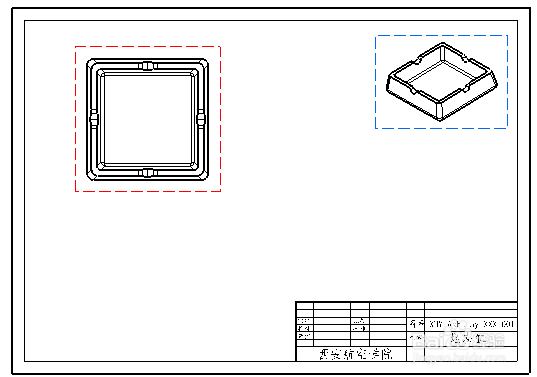

    CATIA工程图的生成

    来源:网络收集  点击:  时间:2024-11-28
    【导读】:
    个学校/单位都有自己的工程图模板,二维图的必要应用案例进行说明工具/原料more电脑CATIA方法/步骤1/5分步阅读

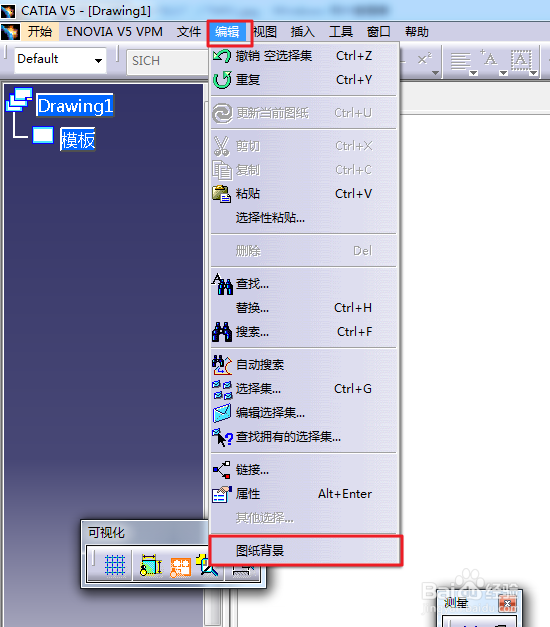

    点击菜单栏“编辑”→“图纸背景”,在背景中添加图框模板,这样可使图纸内容适应图框且不相互影响,

    2/5

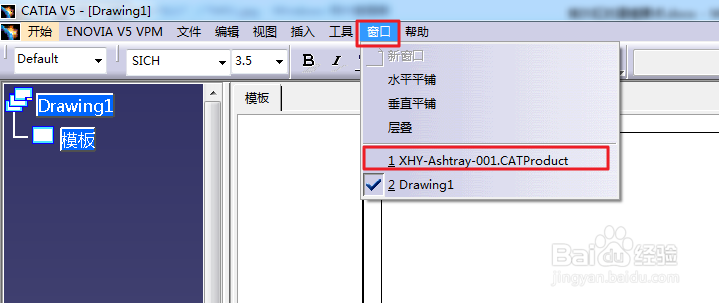

    点击右侧工具栏正视图右下角下拉箭头展开,选择等轴测视图,点击菜单栏“窗口”,选择零件;

    3/5

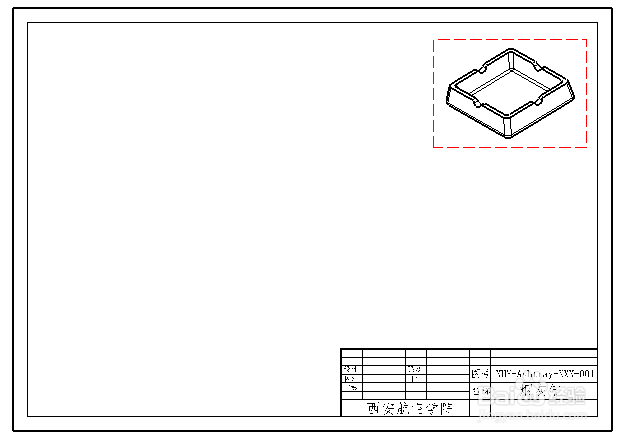

    在切换后的窗口中,选择合适角度,点击零件边缘线,生成轴测试图;右键点击结构树“等轴测视图”属性,改变缩放为1:3,见图;并移至图纸右上角,见图

    4/5

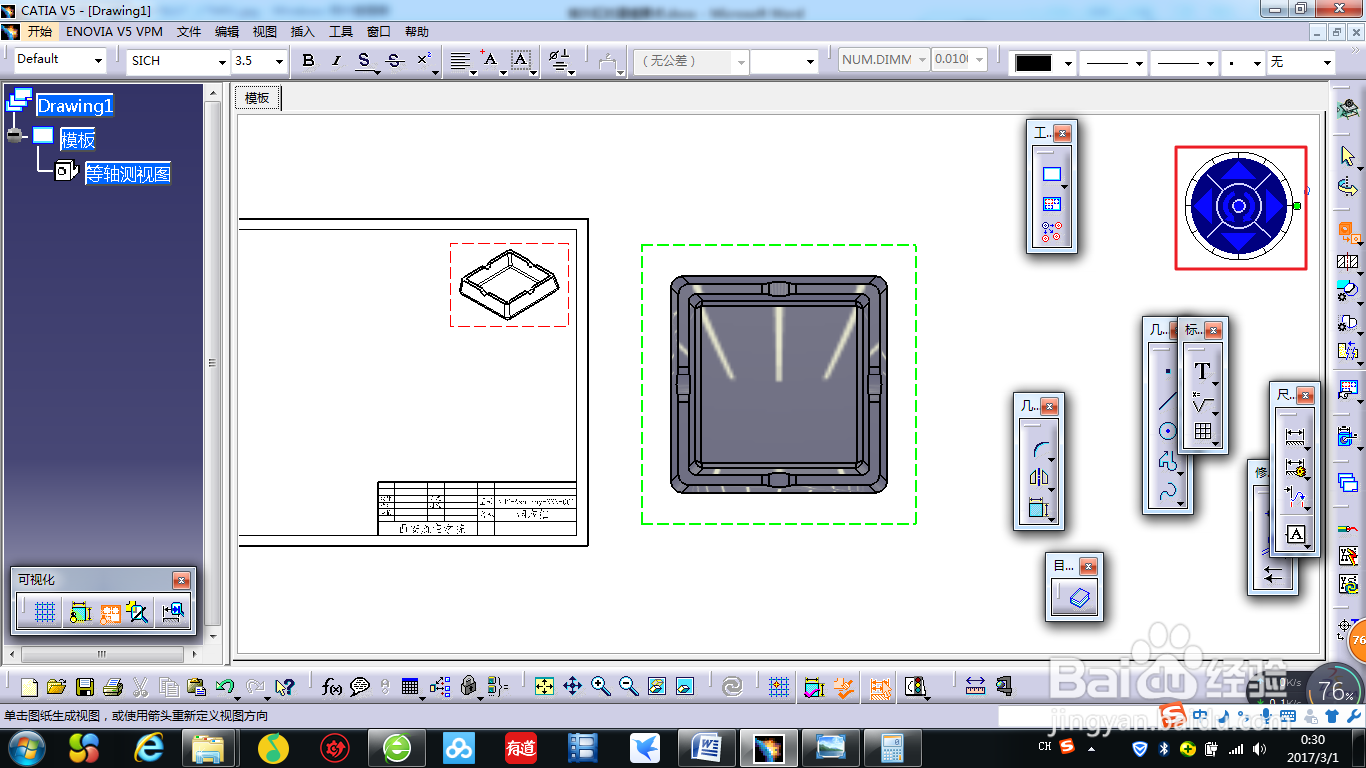

    点击工具栏正视图,切换窗口选择基准平面进行投影,点击后不要做任何操作(不点击)观察投影方向是否合适,点击右上角蓝色罗盘进行角度调整,见图

    5/5

    合适后空白处点击左键确认,在结构树上生成正视图,参照上一步调整合适缩放比例,见图

    注意事项

    二维图操作过程中,如要对某幅图进行操作,

    须在左侧结构树上双击激活,否侧不能操作
