订阅solidworks工程图辅助视图的使用方法
来源：网络收集 点击： 时间：2024-11-29【导读】：
solidworks中的辅助视图也就是常说的向视图，应该怎么做呢？小编带你看看工具/原料moreSolidWorks笔记本电脑方法/步骤1/4分步阅读
2/4
3/4
4/4
注意事项

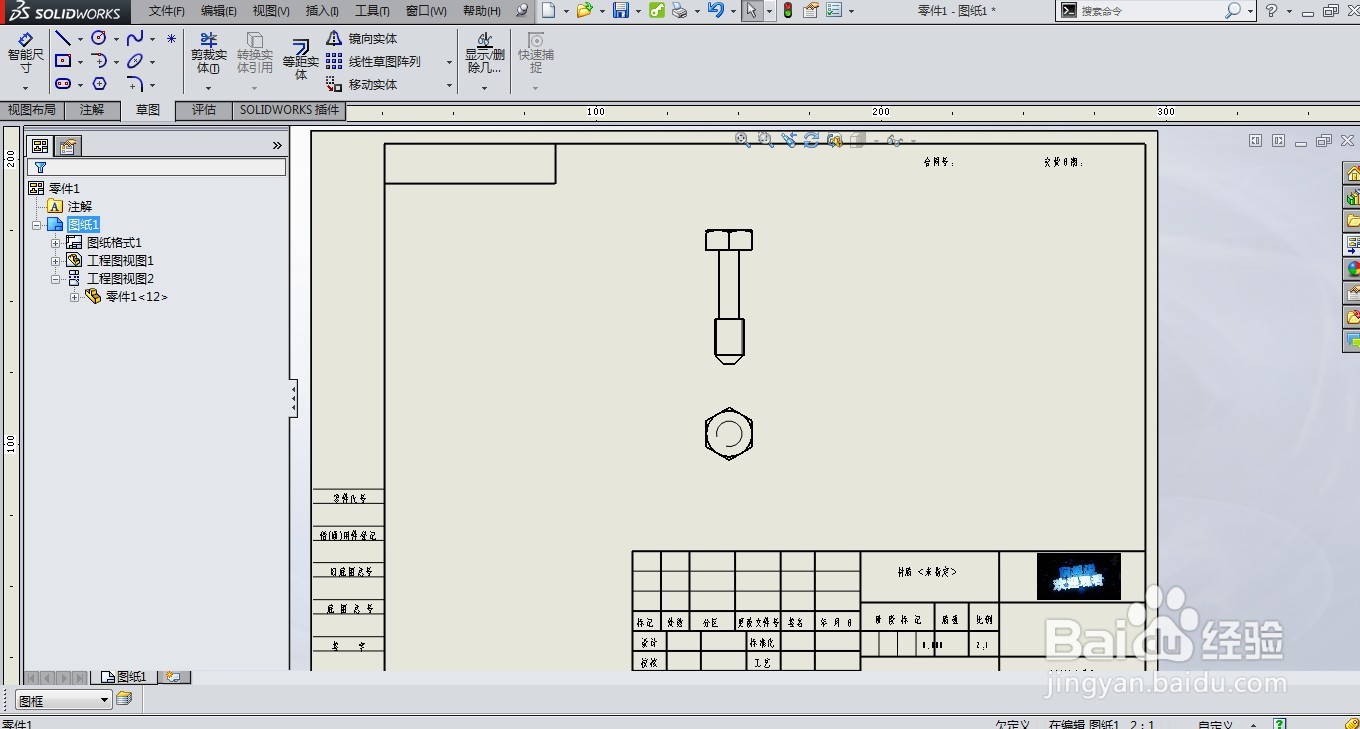

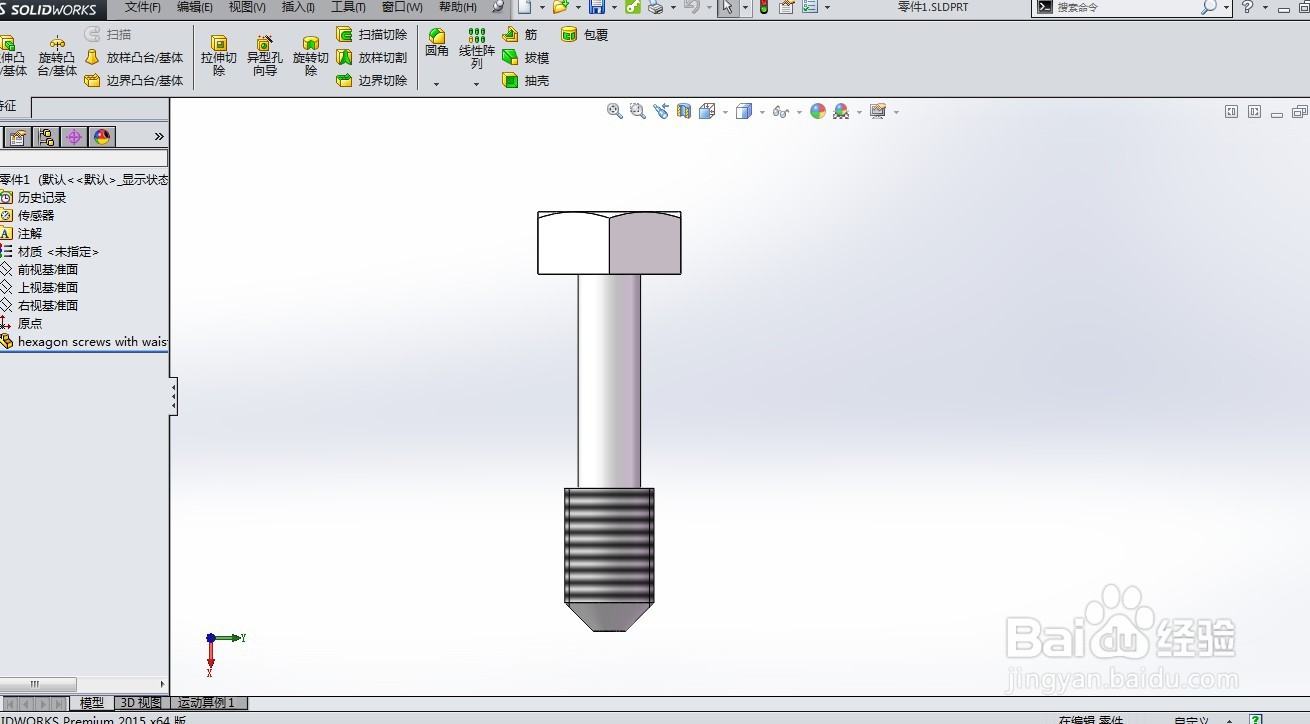

打开一张之前已经准备好的示例用的工程图，准备在主视图上增加一个辅助视图

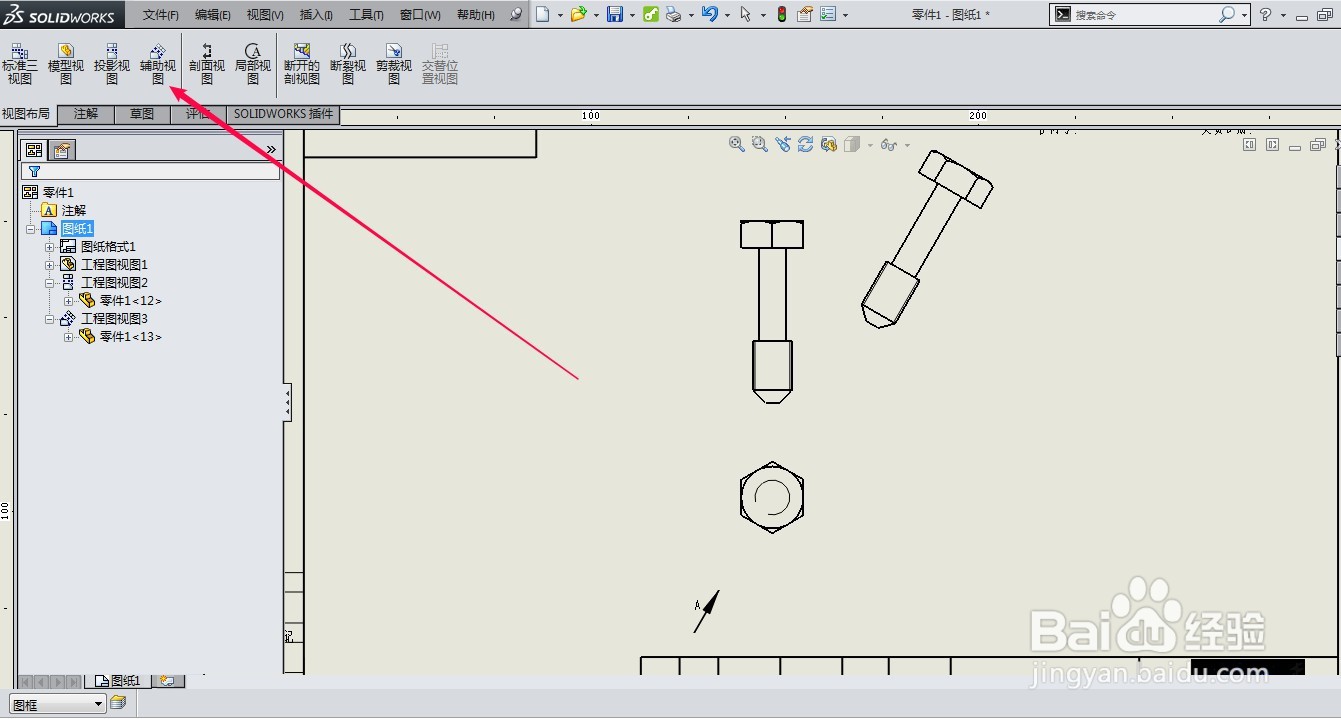

2/4辅助视图类似于投影视图，但它是垂直于现有视图中参考边线的展开视图。
您可生成一爆炸装配体视图的辅助视图。
您可使用绘制的直线进行折叠。在该范例中，要妥当定向辅助视图，在所绘制的直线和临时孔轴之间添加垂直几何关系

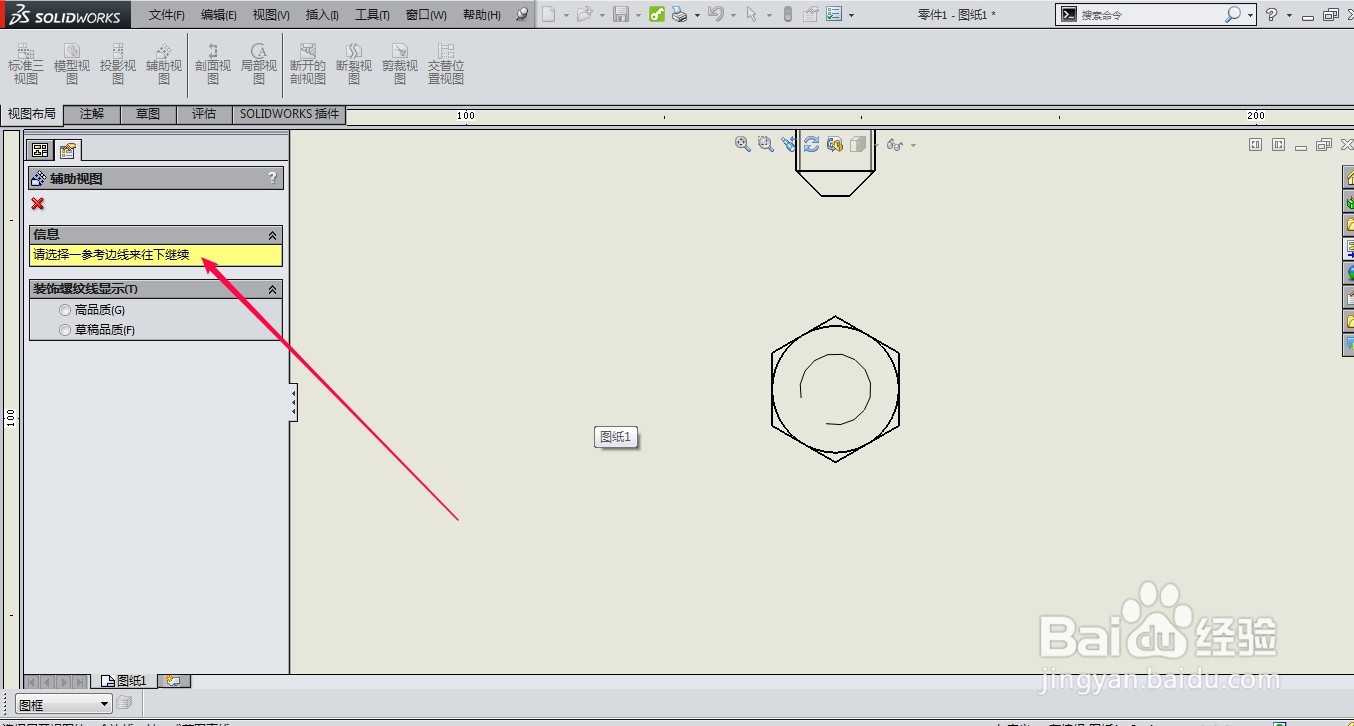

3/4选取参考边线（不能是水平或竖直的边线，因为这样会生成标准投影视图）。
参考边线可以是零件的边线、侧影轮廓边线、轴线或所绘制的直线

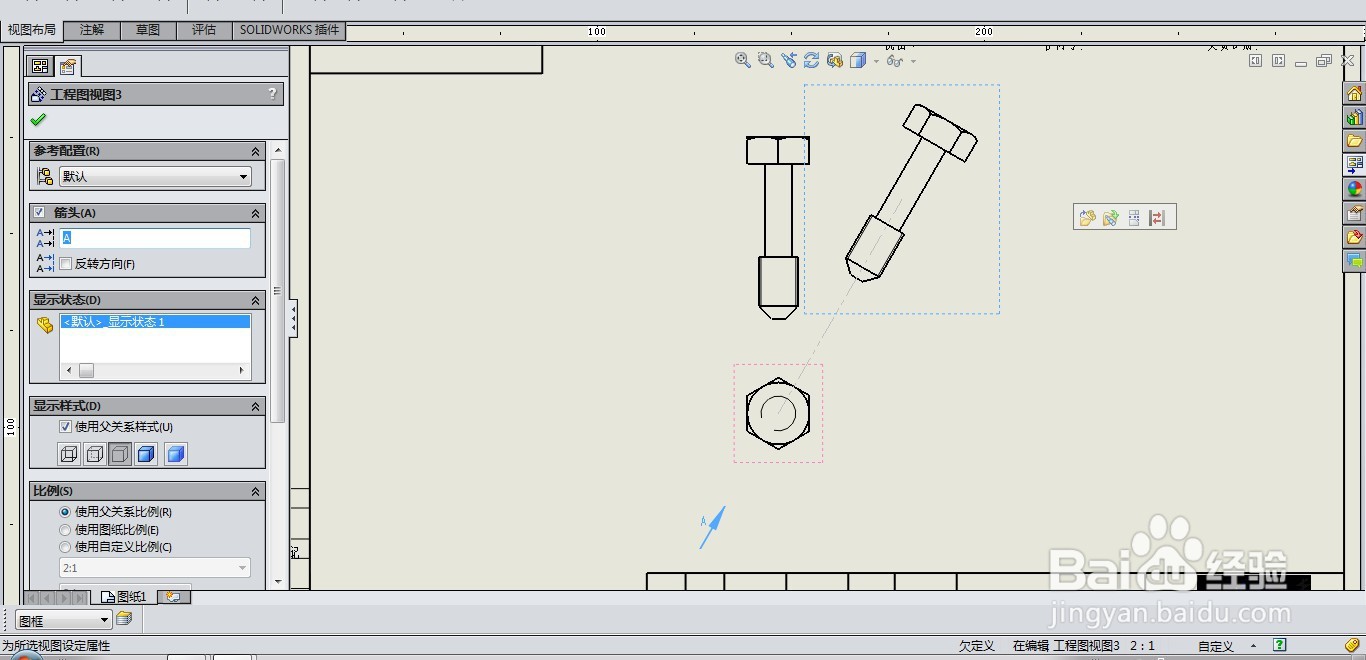

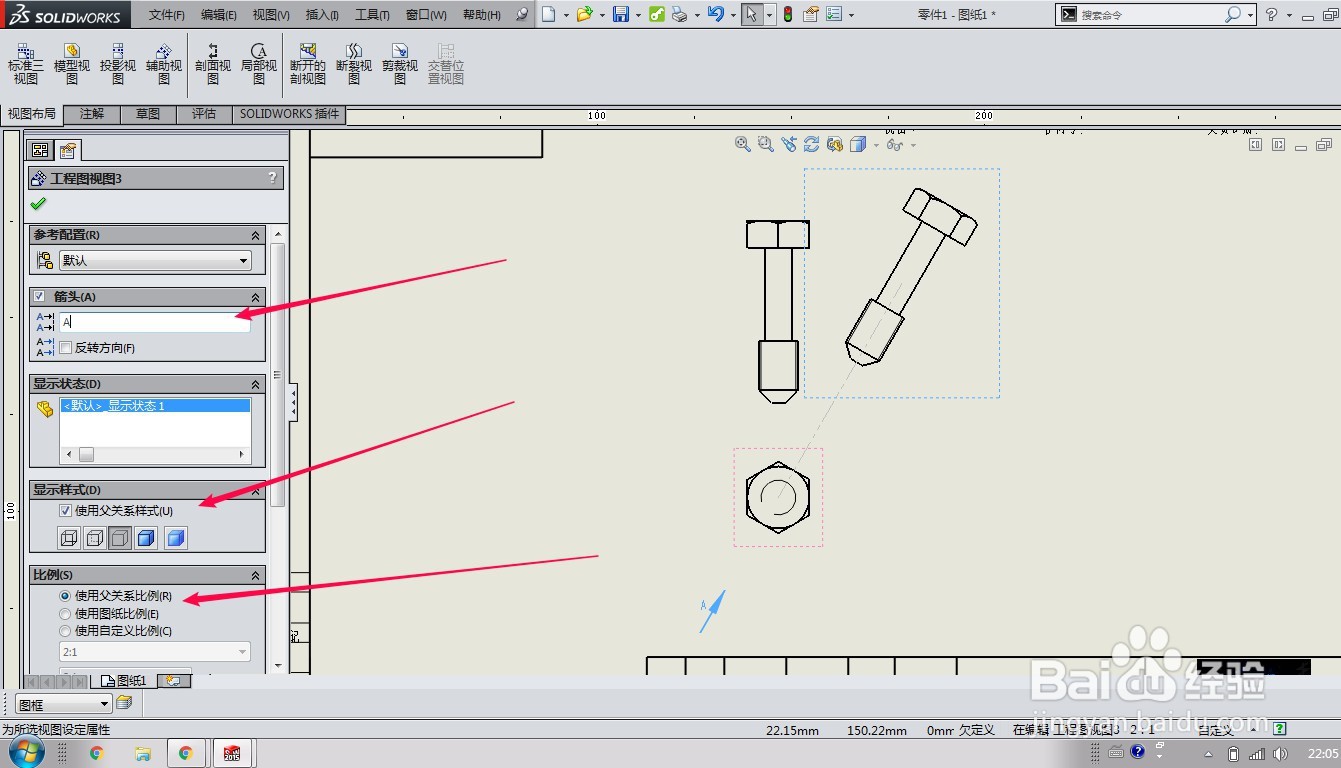

4/4移动光标直到视图到达需要的位置，然后单击以放置视图。如有必要，您可编辑视图标号并更改视图的方向。
如果您使用绘制的直线生成辅助视图，草图将被吸收，这样您不能无意将之删除。当编辑草图时，您可以删除草图实体
注意事项觉得有用投票支持
多多学习交流
