我们生活中像商场、加油站常用的洗水间，这里教大家如何洗手间自动冲水控制程序，以下示例。品牌型号：控制器:简思SFa系列一台,或简思其他型号产品均可系统版本：下载线:USB转232串口线或转485下载.方法/步骤1/7分步阅读

【控制要去】

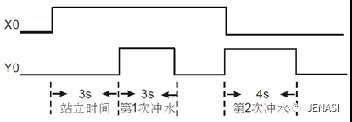

情况1：男卫生间小便斗处，使用者必须站满3秒钟才会执行冲水动作，冲水3秒后自动停止（第一次冲水），使用者离开时，再冲水4秒后自动停止（第二次冲水）。

2/7

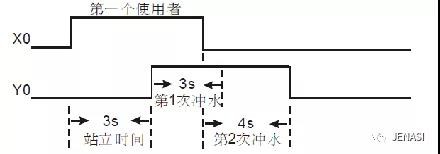

情况2：使用者在第一次的冲水时间段内离开，则立即停止第一次冲水，开始第二次4秒的冲水。

3/7

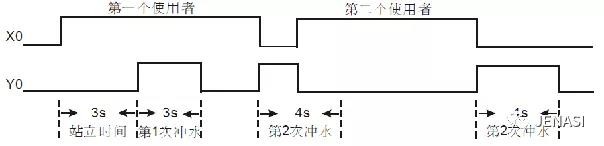

情况3：若前一个4s还未冲完，后一个使用者便到来，则立即停止冲水，并且不执行第一次3S的动作，只在该使用者离开是时执行第二次4s冲水动作。

4/7

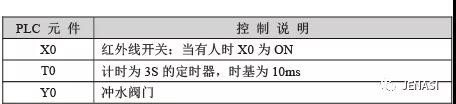

【组件说明】

5/7

【控制流程图】

6/7

【控制程序】

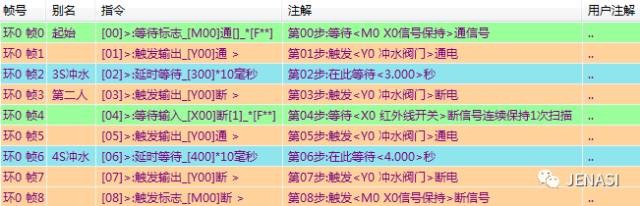

*时序逻辑实现主程序：

7/7

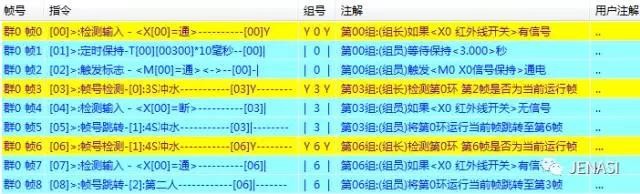

组合逻辑实现方法：

方法/步骤21/5

程序说明：

在组合逻辑设定感应动作程序和情况2、3的检测程序，在时序逻辑编辑主程序动作：便池使用的过程动作设置为主程序。

第1步：

组合逻辑第0组：正常使用情况下，用“检测输入X0通”指令检测红线开关X0是否有信号，再添加“定时等待T0=3s”指令，当X0有信号且保持3s之后（此时为使用者准备使用便池），再“触发辅助标志MO通”（用MO来作为启动主程序动作的标志），此时就会启动时序环0的主程序。

2/5

第2步：

时序环0编辑主程序：先添加“等待辅助MO通”指令（通过组合逻辑检测得到信号），再添加“触发输出Y0通”指令，触发冲水阀门冲水，冲水动作需要保持3s，所以添加“延时等待3s”指令，进行第一次冲水；冲水完成之后再添加“触发输出Y0断”，冲水阀门停止冲水，再添加“等待输入X0断”指令，当人离开，红外线开关检测不到信号时，X0为断，然后再“触发输出Y0通”，冲水阀进行第二次冲水，时间4s，就添加“延时等待4s”指令，完成第二次冲水之后再添加：“触发输出Y0断“指令，停止冲水，动作完成之后，最后添加“触发辅助MO断”指令，断开启动标志M0。

3/5

第3步：

组合逻辑第3组：情况2的使用下，添加帧号检测，检测别名：3s冲水”指令，也就是检测时序环0中的指令帧2: 3s冲水是否为当前帧，若是当前帧，同时“检测输入X0断”（也就是说还在执行第一次冲水动作，使用者就已经离开），这时添加“帧环跳转”指令，将时序环0当前动作跳转至帧6指令：4s冲水。这就是情况2：使用者在第一次冲水未完成就离开的情况，马上停止第一次冲水，进入第二次冲水。

4/5

第4步：

组合逻辑第6组：在情况3的使用下，添加“帧号检测，检测别名：4s冲水指令，也就是检测时序环0中的指令帧6： 4s冲水是否为当前帧，若是当前帧，同时“检测输入X0通”（也就是说还在执行第二次冲水动作，就有第二名使用者准备使用），这时再添加“帧环跳转“指令，将时序环0当前动作跳转至帧3指令：当第一次使用者离开后，进行的第二次冲水还未完成，就有第二名使用者前来准备使用，此时就停止冲水，按正常动作继续执行。

5/5

说明：

时序逻辑中所有程序都是按顺序运行，只有前一帧指令运行完成之后，方可执行后一帧指令，不然则等待。

组合逻辑中的程序是以组为单位运行，一个组由组长与组员组成，同一组中，只有所有条件满足才会执行输出与跳转。

注意事项

PLC用直流24V电源供电,现场接线注意保证接线正确，输出不得过压和过流。

调试的时候注意设备和人身安全,优先在线模拟调试.
