如下图所示，

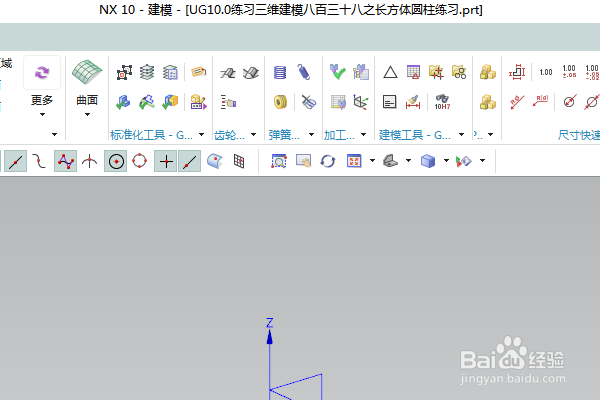

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模八百三十八之长方体圆柱练习

如下所示，

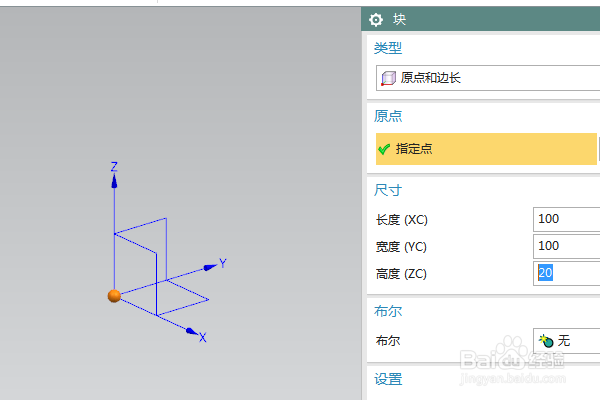

执行【菜单——插入——设计特征——长方体】，

指定点：坐标原点，

设置尺寸：100x100x20，

点击确定。

如下所示，

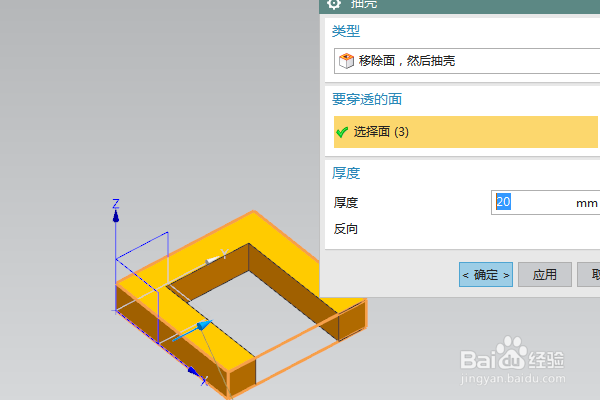

点击工具栏中的抽壳命令，

设置厚度为20，点击长方体的三个相邻面，

点击确定。

如下所示，

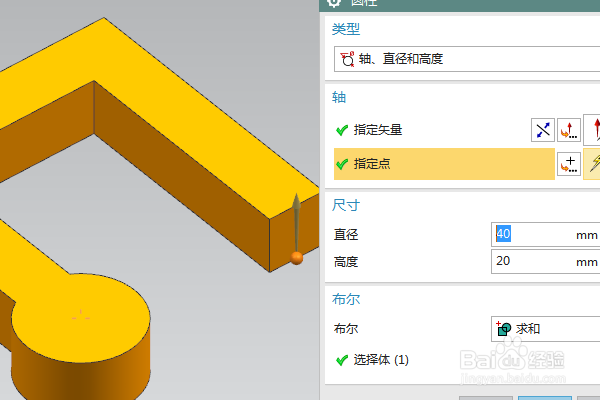

执行【菜单——插入——设计特征——圆柱体】，

指定点：实体边线的中点（两个），

设置尺寸：直径40，高度20，

布尔求和，点击确定。

如下所示，

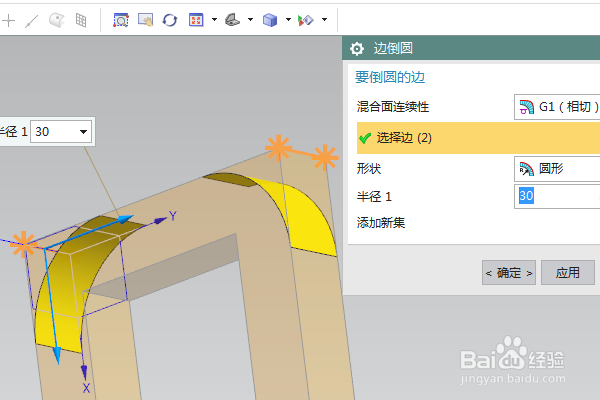

点击工具栏中的边倒圆命令，设置半径为R30，点击实体中的外侧的两条外边线，

点击应用，

如下所示，

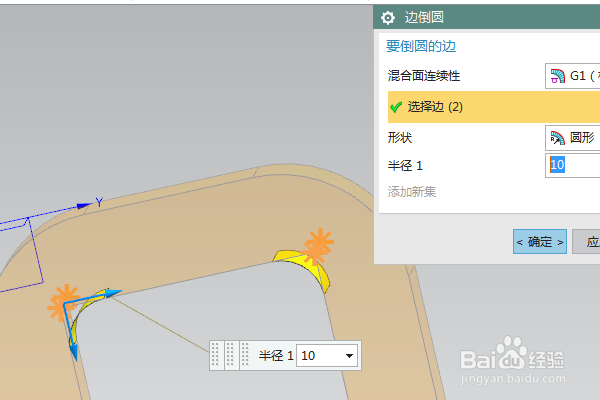

设置半径为R10，点击实体中的内侧的两条外边线，

点击确定。

如下所示，

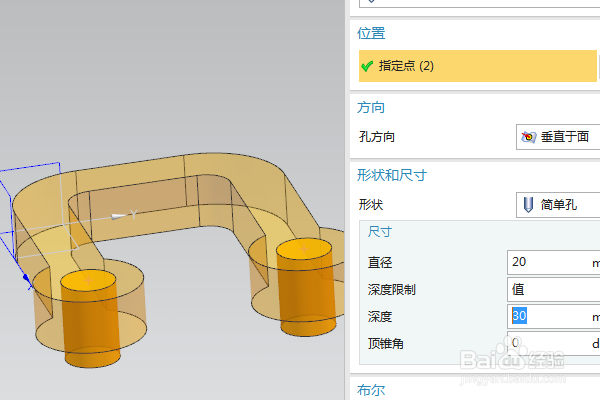

点击工具栏中的孔命令，

指定点：两个圆弧的圆心点，

设置形状为简单孔，直径20，深度30，点击确定。

如下所示，

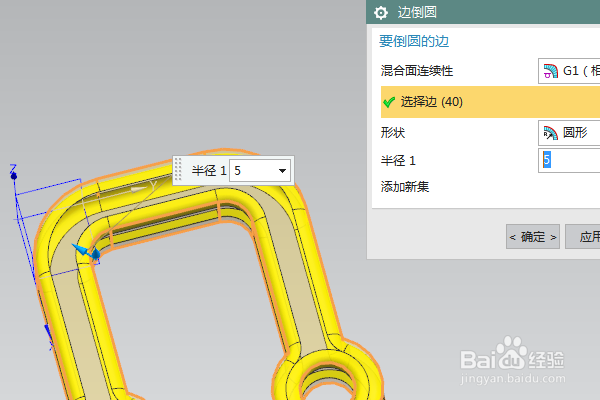

点击工具栏中的边倒圆命令，设置半径为R5，点击实体中的边线，

点击应用，

如下所示，

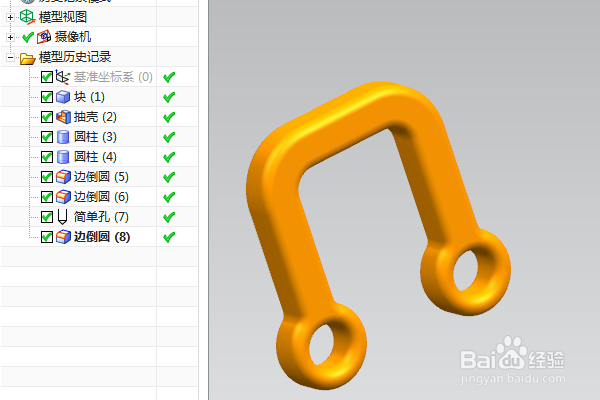

隐藏基准坐标系，显示设置为着色，

至此，

这个三维实体就建模完成，

本次练习结束。
