creo增加的柔性建模功能在creo5.0扩展到支持钣金设计,当creo导入钣金件,无参数化特征时,柔性建模功能可以帮助我们直接识别几何,进行钣金特征操作。本经验跟大家分享,如何使用钣金柔性建模中的挠性阵列指令。品牌型号:creo软件creo系统版本:creocreo7.0软件版本:creo三维模型creo7.0方法/步骤1/10分步阅读
2/10
3/10
4/10
5/10
6/10
7/10
8/10
9/10
10/10
注意事项

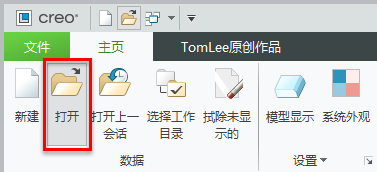

启动creo软件,在creo界面中点击打开文件图标,打开一个creo模型文件。

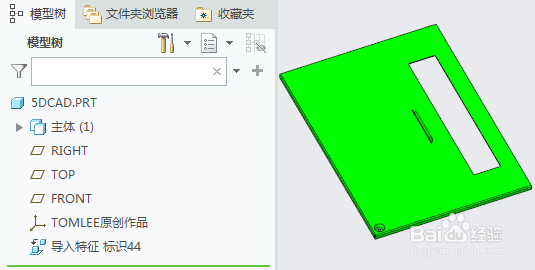

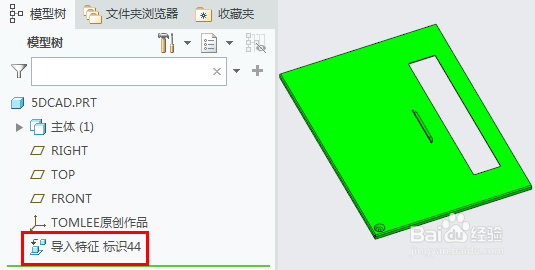

这是一个导入模型,只有导入特征,模型树上没有creo参数化特征。

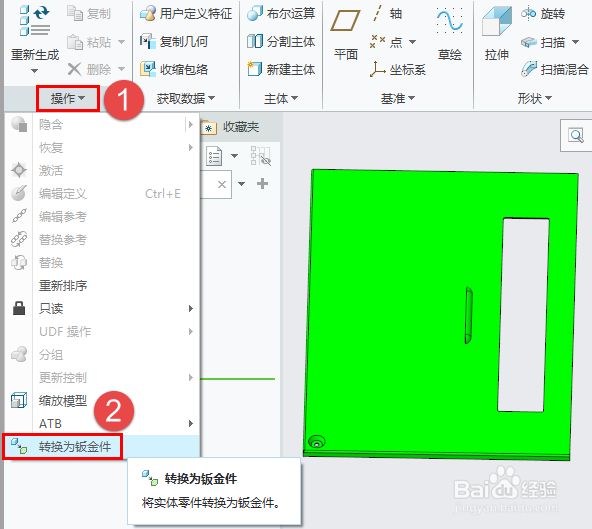

首先我们要将导入的实体模型转换为钣金零件,模型选项卡下,点击“操作”右侧的黑色箭头,展开的菜单中点“转换为钣金件”,启动钣金转换指令。

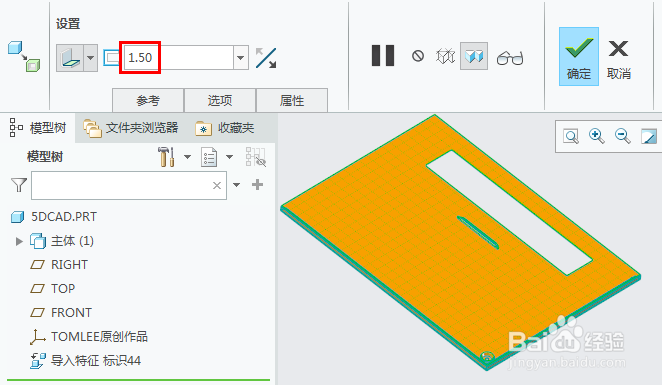

选择一个面作为钣金驱动曲面,然后软件会自动为你捕捉到当前的壁厚尺寸,也可以自己直接输入修改。

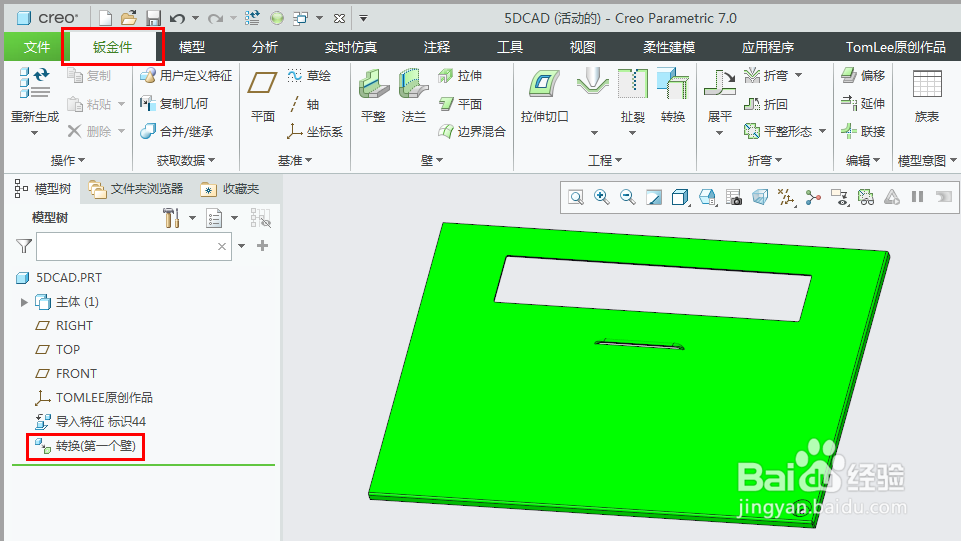

完成转换操作后,导入实体模型就转换为钣金零件,出现钣金件选项卡,可以创建钣金特征。

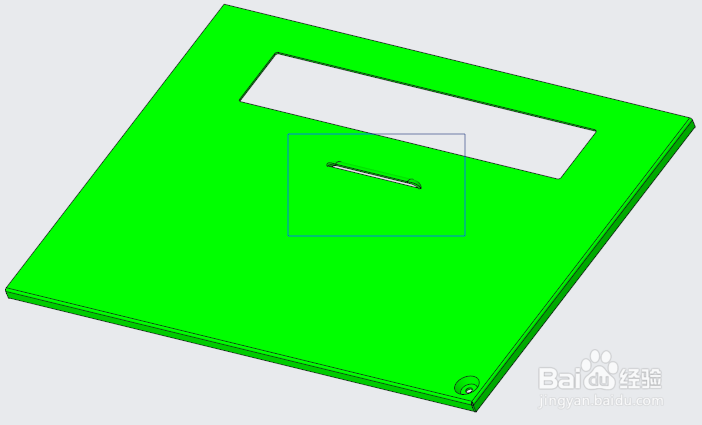

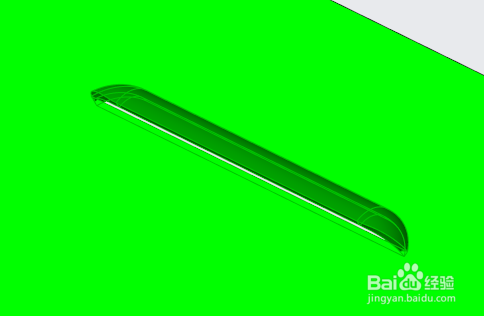

因为没有参数化特征可用,所以先用框选的方式,将需要阵列的几何曲面全部选中。

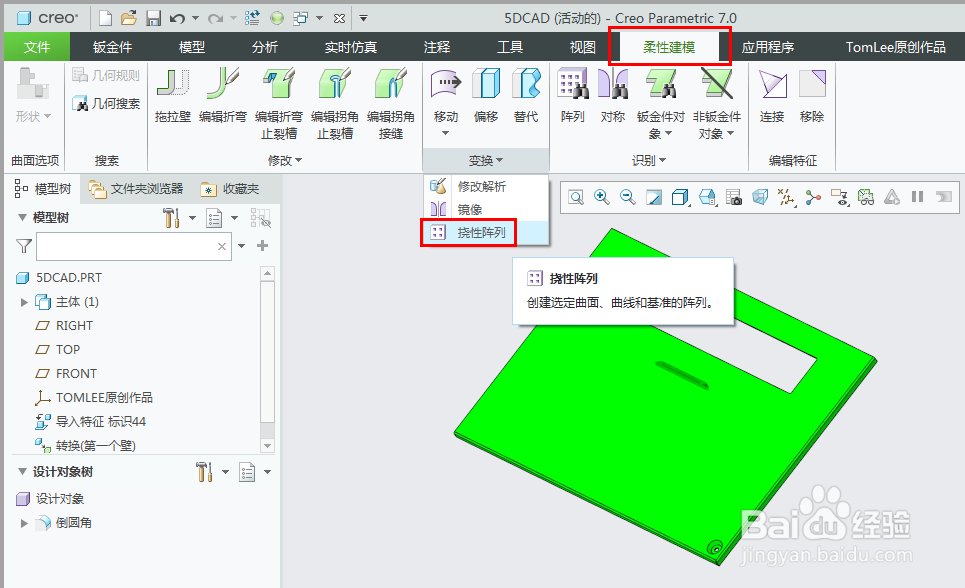

然后功能选项卡从钣金件切换到柔性建模,然后点击“变换”旁的小箭头,在展开的菜单中选择“挠性阵列”,启动挠性阵列指令。

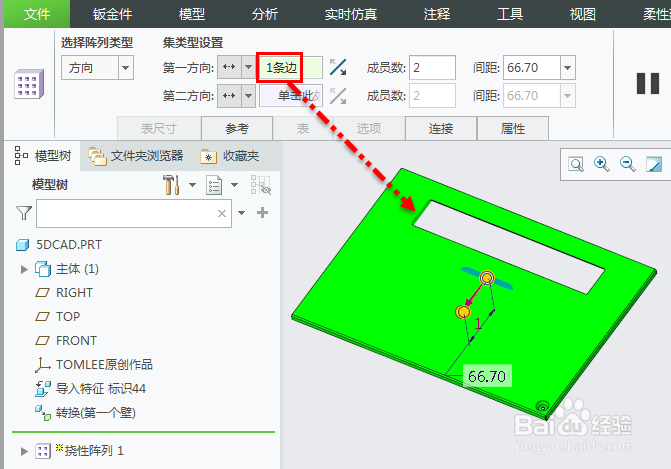

在creo模型上选择一条边或者一个平面来确定阵列方向。

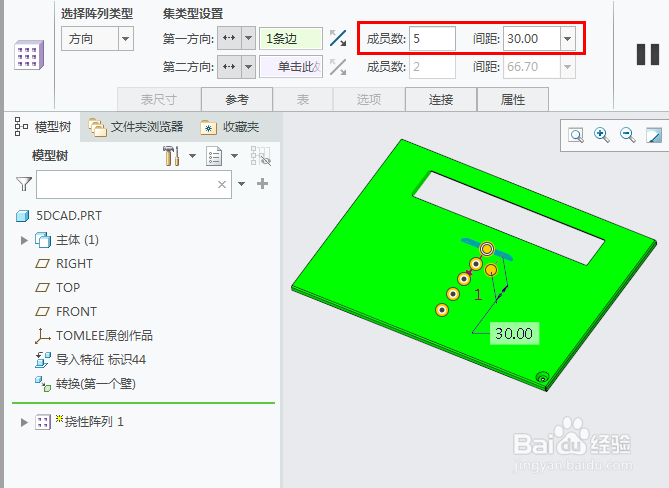

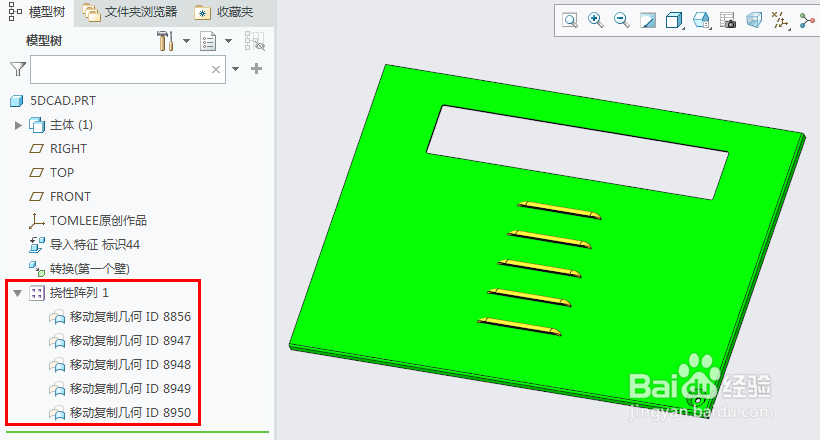

在挠性阵列特征操控板中输入阵列数量和阵列间距尺寸。

在没有参数化特征的导入模型中,我们使用柔性建模功能中的挠性阵列指令,快速实现百叶窗几何的多次重建,一个阵列实现了多个几何复制。

钣金柔性建模选项卡下有一个挠性阵列指令,可以直接对几何完成阵列操作。
挠性阵列可以实现对导入模型的快速修改,而无需参数化特征。
