订阅Altium Designer 软件中如何给PCB加尺寸标注
来源：网络收集 点击： 时间：2025-01-03【导读】：
在使用Altium Designer 09软件画完PCB后，我们常常想给PCB加上尺寸的标注。那么如何加这个标注那，下面介绍步骤。工具/原料moreAD9软件方法/步骤1/5分步阅读
2/5
3/5
4/5
5/5
注意事项

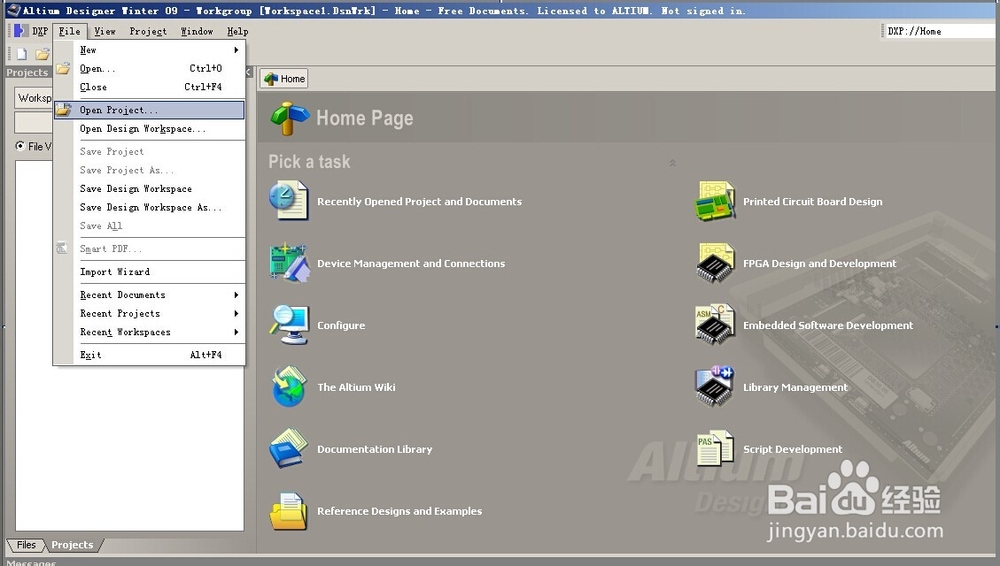

首先打开自己的AD9软件，File-Open Project 打开自己的工程，或者PCB文件。

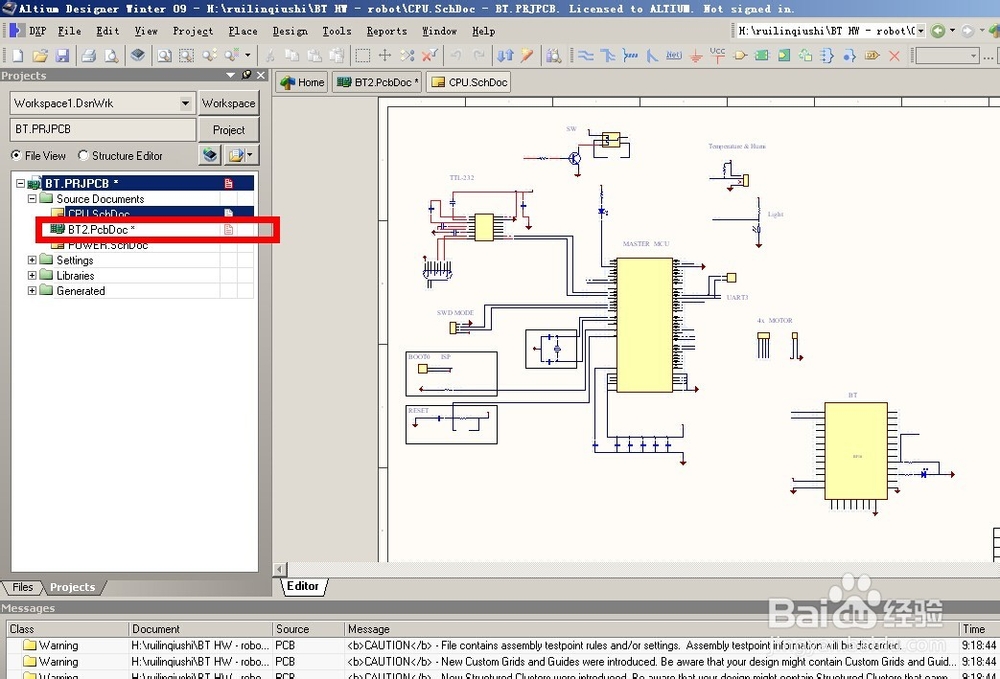

2/5双击自己的PCB文件，打开自己的PCB文件。

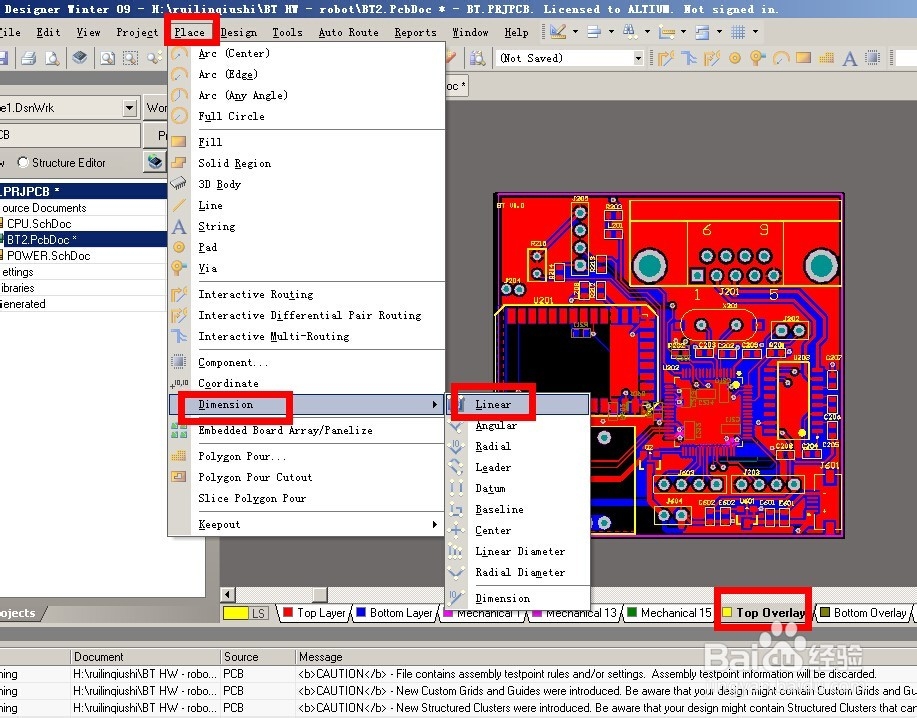

3/5选择Top Overlay 层，然后选择Place-Dimension-Linear，这个工具就是画尺寸标注的工具。

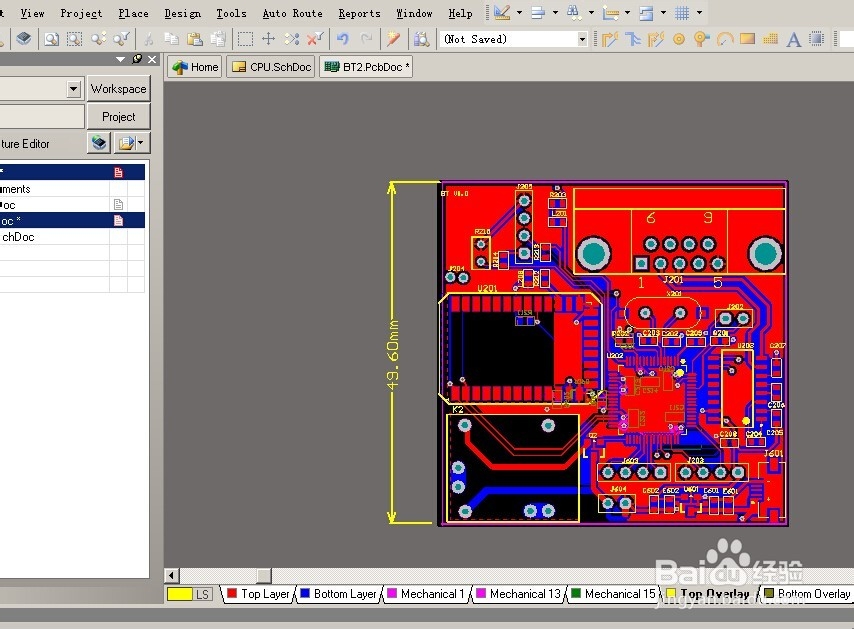

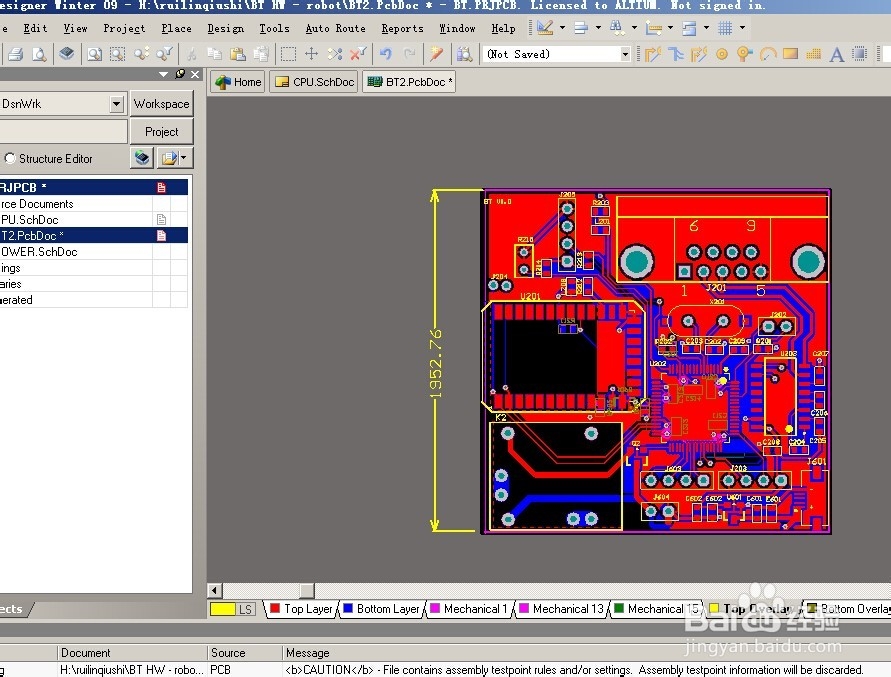

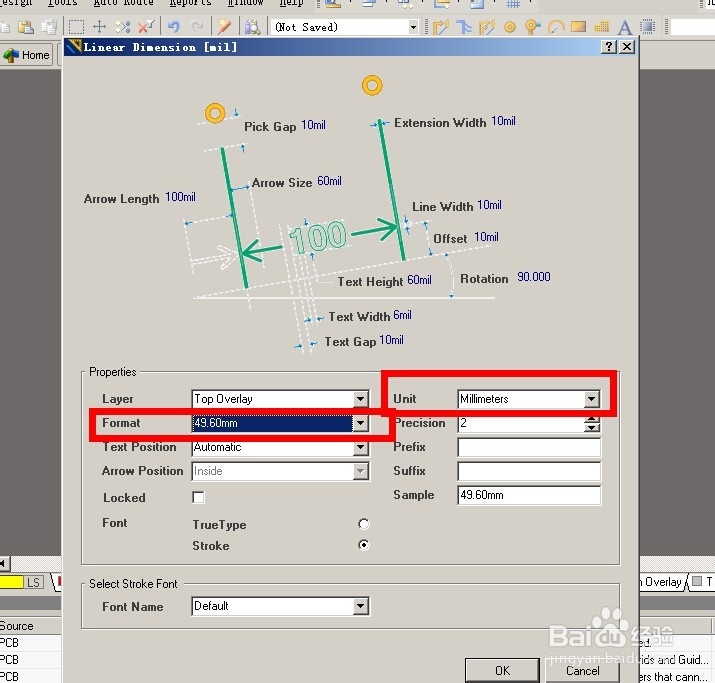

4/5下面就是画标注，拖拉即可，画完后，双击标注进去设置，可以修改Unit和Format。修改后如下图。

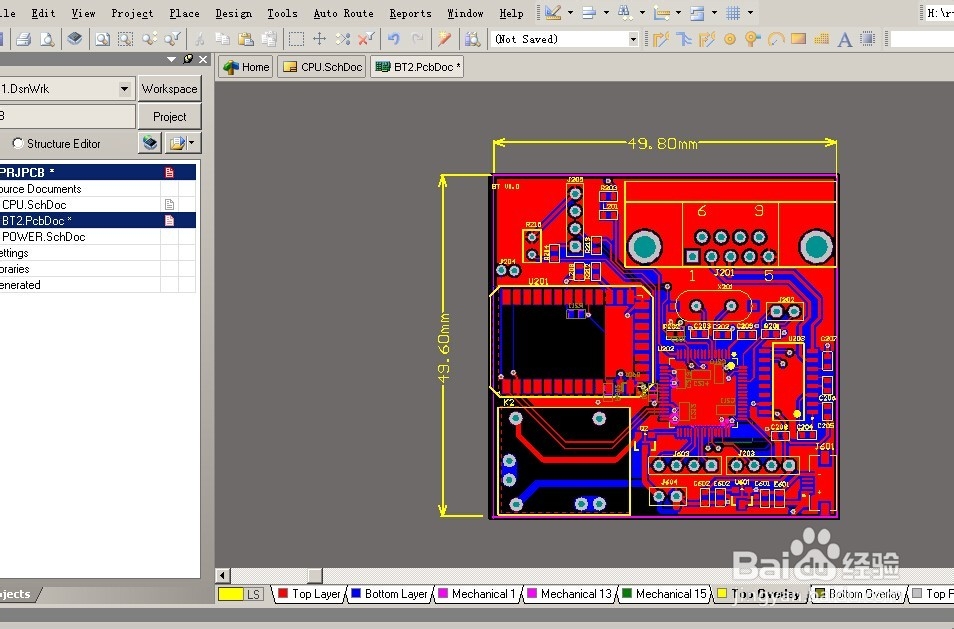

5/5然后画横着的标注，如下图，这样就完成了尺寸标注的设定。
注意事项无
