订阅如何在UG/NX创建U形槽
来源：网络收集 点击： 时间：2025-01-22【导读】：
在圆柱或圆锥表面创建U形槽。U形槽必须指定以下参数：①直径：槽的内径（外部槽）或外径（内部槽）；②宽度：槽的宽度；③拐角半径：内部圆角的R值。工具/原料moreNX/UG方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

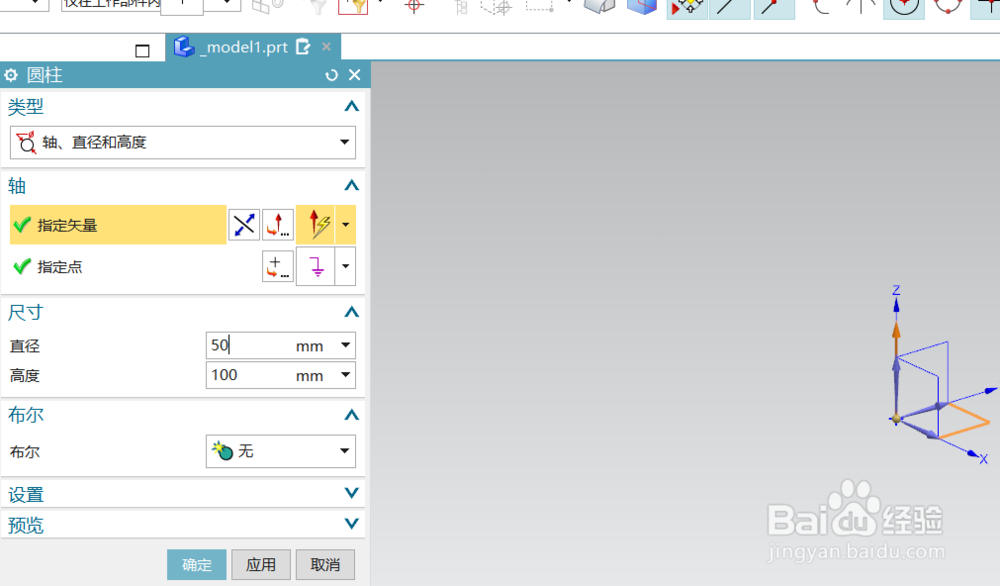

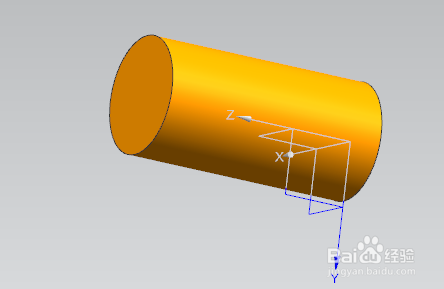

U形槽为拐角倒圆角的槽；此处的圆角可以防止应力集中，但是在设计时一定不能和对配件因为拐角的圆角而产生干涉；首先建立一个圆柱体模型，作为U形槽的目标圆柱体；

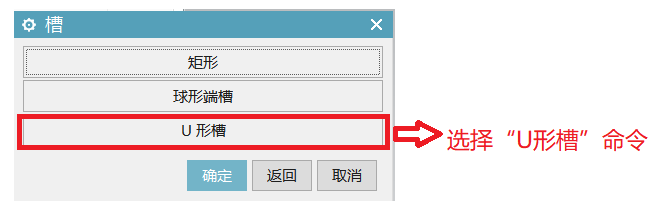

2/6命令查找器中找到槽命令，鼠标左键点击；

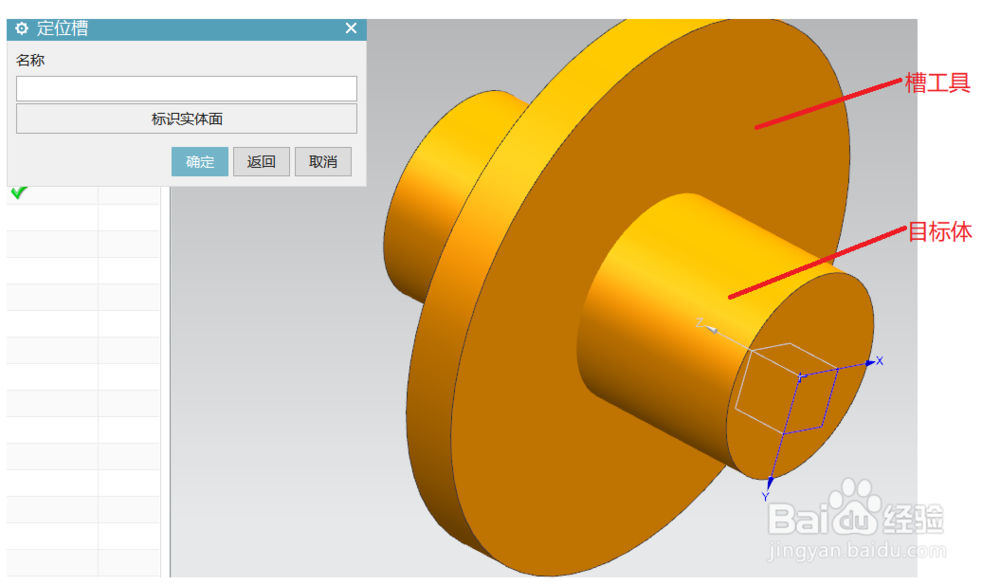

3/6新建U形槽选择绘制的圆柱体的外径面并确定槽的参数；
4/6定义U形槽的基本参数；

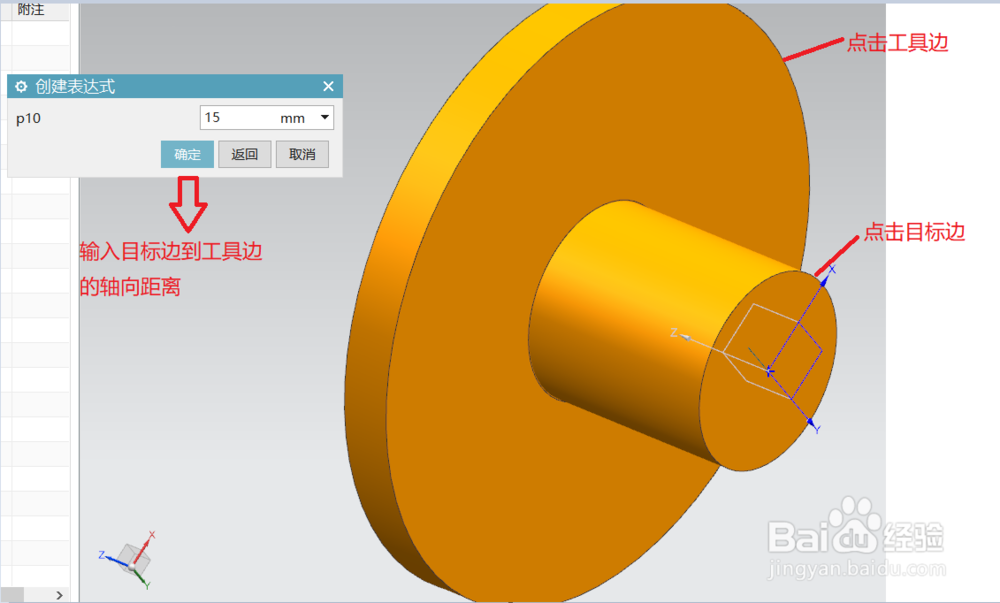

5/6使用定位对话框精确定位槽（选择目标边（在目标实体上）-选择工具边或中心线（在槽工具上）-输入水平距离））；
6/6点击确定后，最终效果如下图所示。
注意事项如果槽的宽度过于的小，不适合倒过大的圆角，甚至不适合倒圆角。
