三维建模过程中，一般通用的方法无法生成与曲面相切的平面，本经验介绍了一种在Creo中解决此问题的方法。工具/原料moreCreo版本号：creo parametric 4.0 F000电脑操作系统：windows 2007 方法/步骤1/8分步阅读

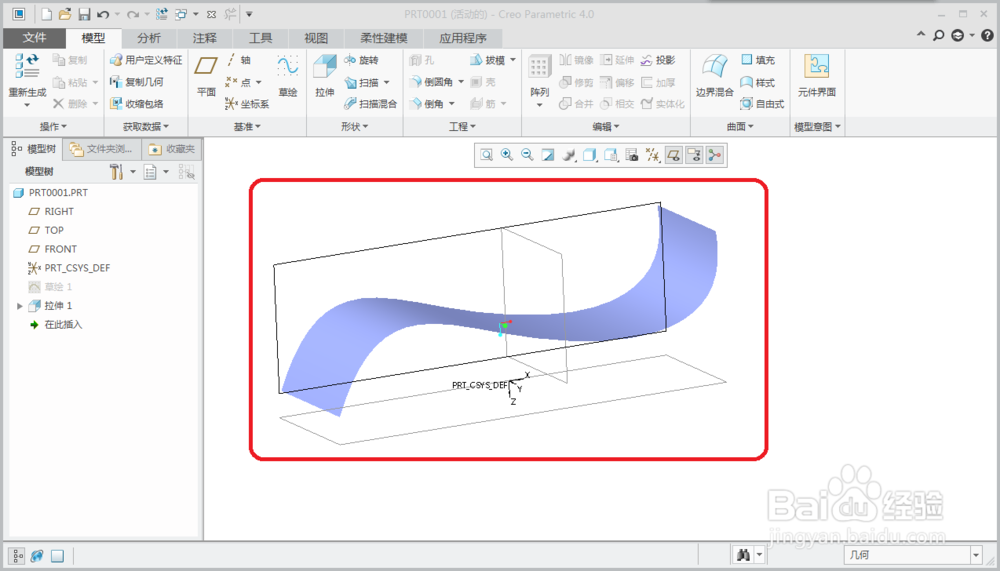

在creo中打开要进行此操作的原曲面三维图形，如图所示。

2/8

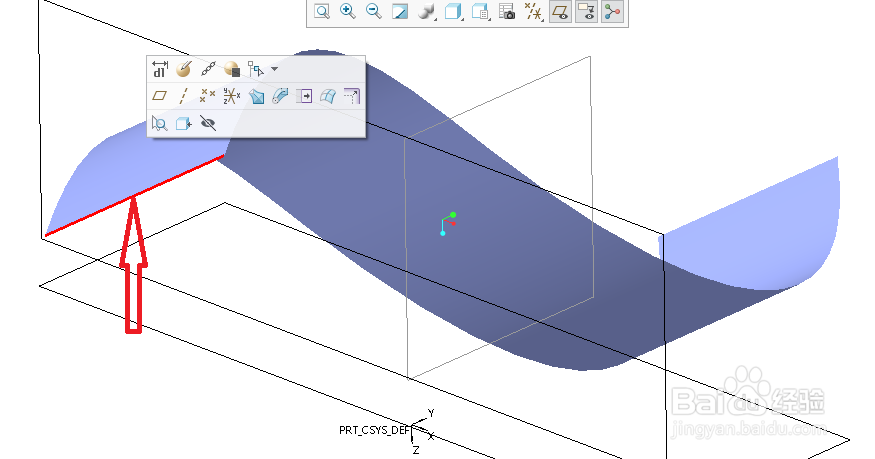

用鼠标左键单击要新建的平面与原曲面相切的边，如图所示。

3/8

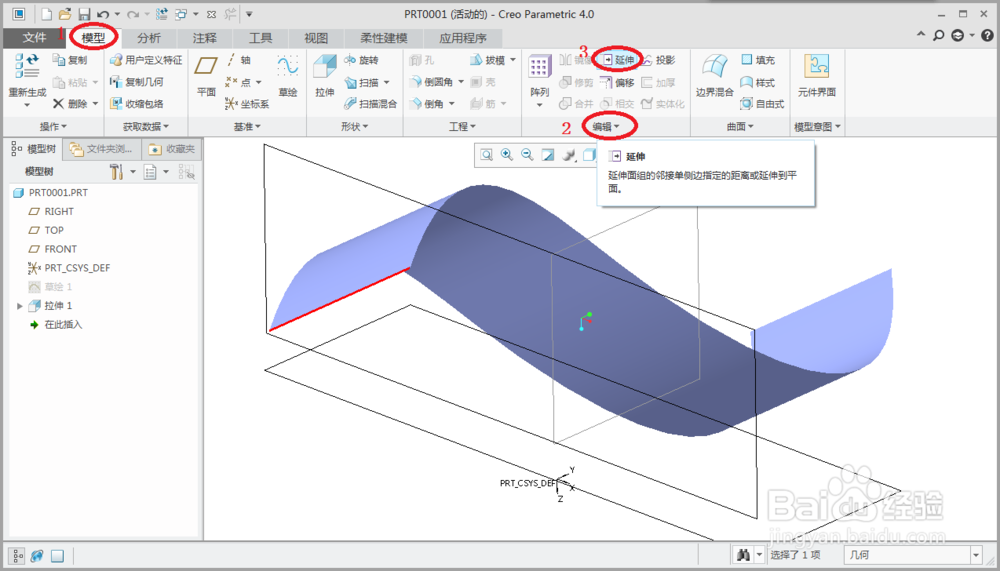

单击菜单栏上的“模型”》“编辑”》“延伸”图标，如图所示。

4/8

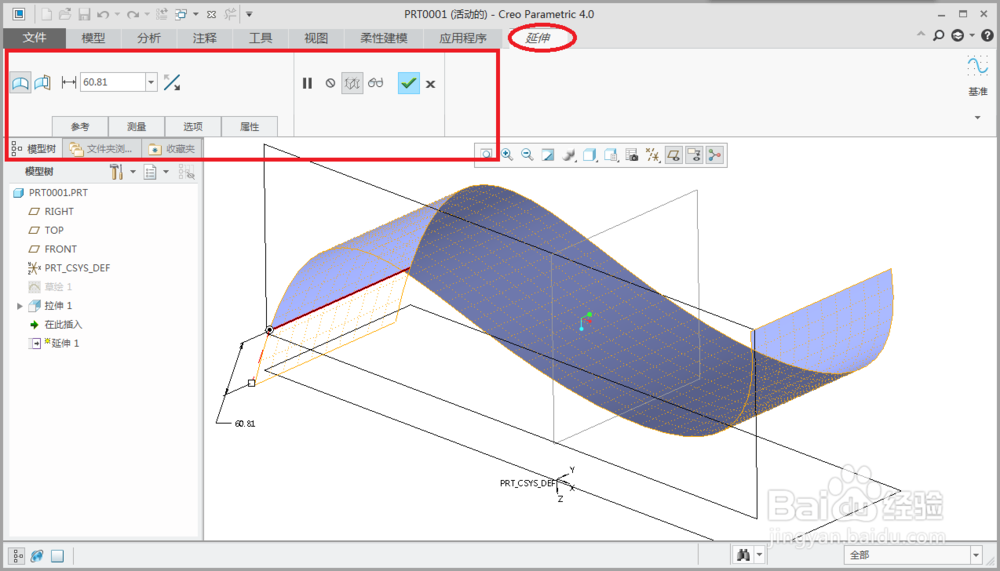

此时进入“延伸”操作面板，如图所示。

5/8

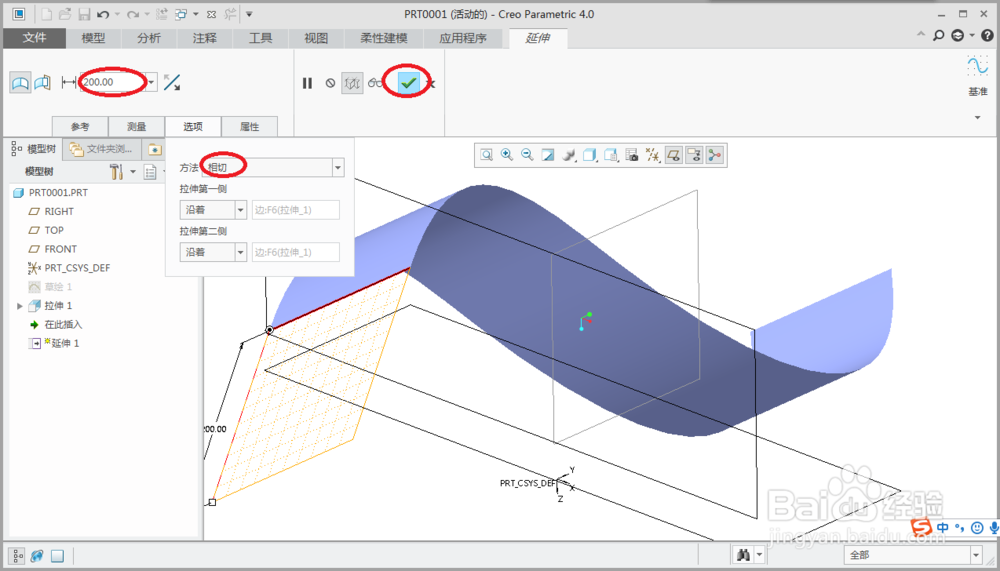

单击功能面板上的“选项”然后，单击下拉对话框中“方法”后的方框在下拉列表中 选择“相切”，如图所示。

6/8

单击功能面板上尺寸标注图标后的方框，并在其中输入延伸的距离，如图所示。

7/8

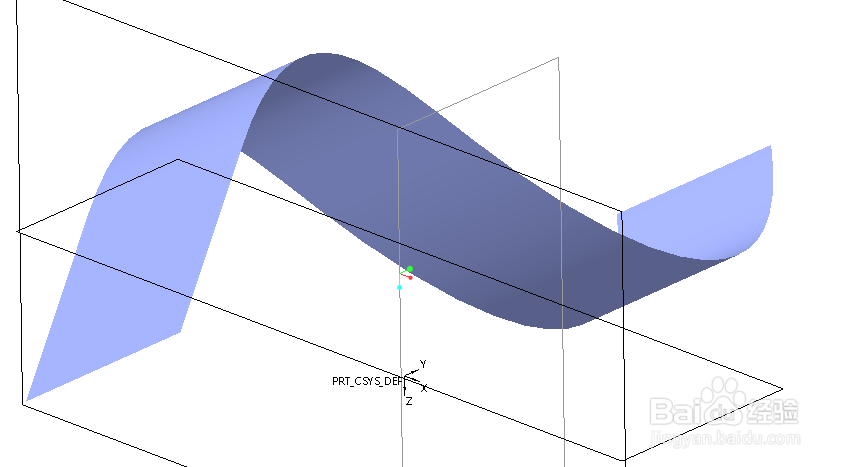

单击功能面板，上的对勾以完成操作，如图所示。

8/8

总结：

1、打开原曲面三维图形

2、单击要新建的平面与原曲面相切的边

3、点击进入“延伸”操作面板

4、点击“选项”——“方法”——“相切”，以指定延伸方式

5、输入延伸的距离

6、单击对勾以完成操作

注意事项

tips1：第5步，可根据需要选择“相同”以延伸出与原曲面曲率相同的曲面

tips2：可单击延伸距离后的方向箭头图标，以改变新建平面的方向
