产品以实物为准

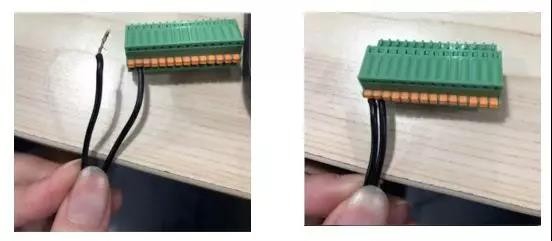

接线说明（以电源线为例，其他接线以此类推）剥开电线（使用剪刀等工具），露出金属丝。

按下绿色排插上每个接口处的橙色按钮，将金属线头插入孔中，松开橙色按钮后线头固定。

注意：a）若电源线正负极接反，则设备不会启动；若正负极接法正确，设备会正常启动；设备电源适配器要求12-16V，2A。b）正负极接线金属丝部分，若暴露在排插外面，注意不要短接，否则设备无法启动。

若无须将设备安装在墙上，可直接参见步骤7，设备上电联网后，开始使用设备。

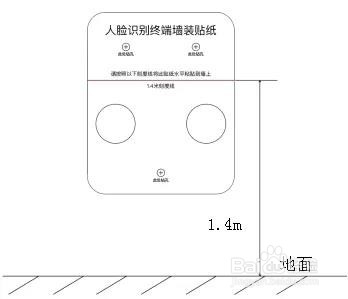

在墙上张贴开孔纸，粘贴时保持水平线与地面平行，且红线距地面1.4m。

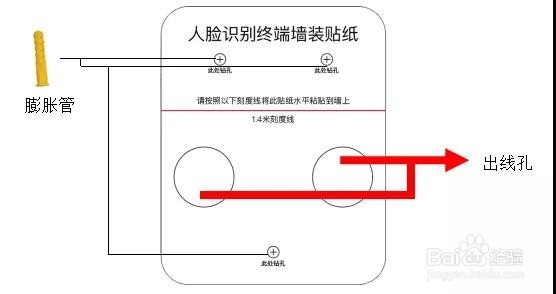

按照开孔纸的提示在墙壁上钻3个螺丝孔，根据接线需求开1-2个穿线孔，用配件中的膨胀管钉入钻孔中。

根据支架安装位置，将接好线的绿色排插从出线孔穿出，若需要重置线、HDMI线也请在此步从出线孔穿出。

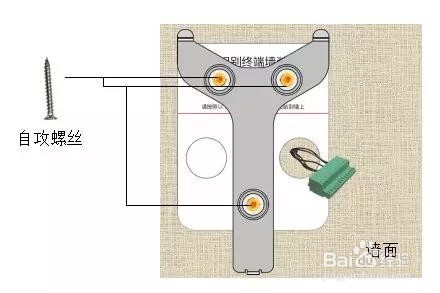

移动支架，让支架上的3个孔与墙壁上开的孔位置对齐，然后用配件中的自攻螺丝将支架固定于墙上。

将绿色的接口排插对准设备背面的接口插入。

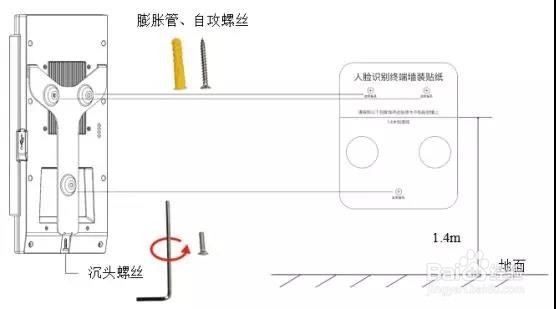

将沉头螺丝拧入支架两圈，然后将设备下方的插槽对准支架下方的挂钩，使用内六角工具或六角螺丝刀按箭头所示方向拧紧沉头螺丝，安装即完成。

材料/工具清单

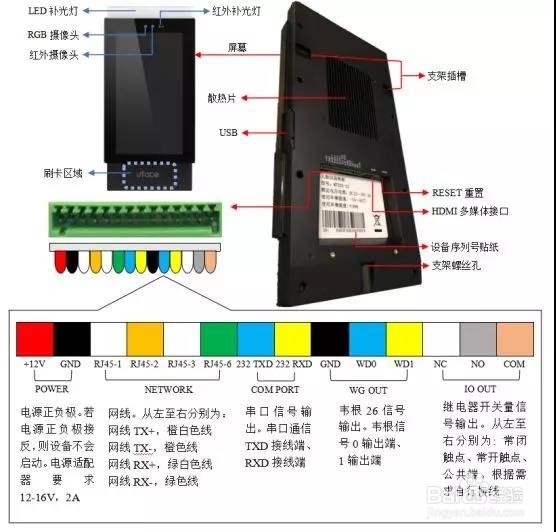

设备接口线序

磁力门系统安装示意图

磁力门触摸式开关接线示意图

磁力门机械式开关接线示意图

自动感应门系统安装示意图

自动门感应头开关接线示意图

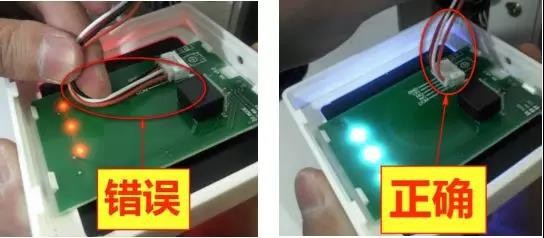

触摸开关面板内部的线缆需要尽量远离面板背面的中心区域。

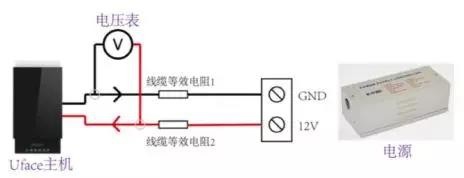

实际布线时，若Uface主机的12V供电线未采用“专用电源延长线”且距离较长，导致线缆等效电阻过大，则容易出现终端电压不足（≤11V）、主机反复重启、死机等异常现象。电压测量接线方如图所示。

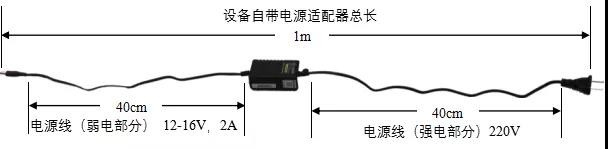

设备自带电源适配器如图所示，总长1米，其中电源线（弱电部分）40cm，电源线（高压部分）40cm。

电源线（弱电部分）延长不可超过2米，否则会导致设备主机端电压供电不足，出现反复重启、死机等异常现象。若电源距离设备较远，可延长电源线（强电部分）。

若使用其他适配器，如9V、1A，电压不足、电流过小都会导致设备反复重启。

使用的线缆不可太细（如网线细线），建议并联多股相同的线缆或使用铜芯加粗的线缆，确保电压＞11V。

若不清楚如何延长，请联系供应商更换“专用电源延长线”。
