订阅UG螺纹命令中符号和详细的区别
来源：网络收集 点击： 时间：2025-02-19【导读】：
我们在使用UG软件的时候，在做螺纹的时候，会有符号和详细，他们之前的区别你知道是什么吗？下面是小编操作后对比的经验，供大家参考。工具/原料more电脑UG方法/步骤1/7分步阅读
2/7
3/7
4/7
5/7
6/7
7/7
UG螺纹符号与详细对比

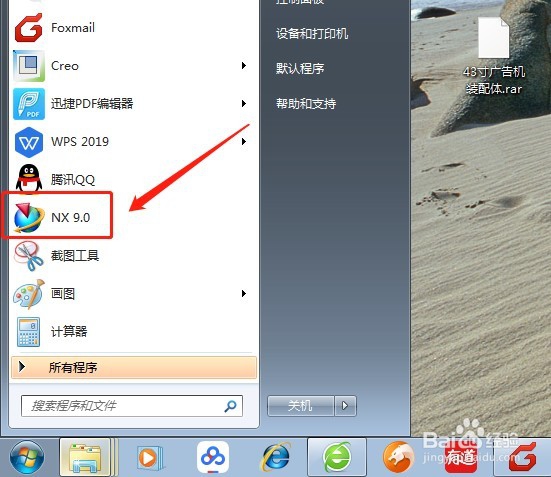

打开UG新建一个零件图纸

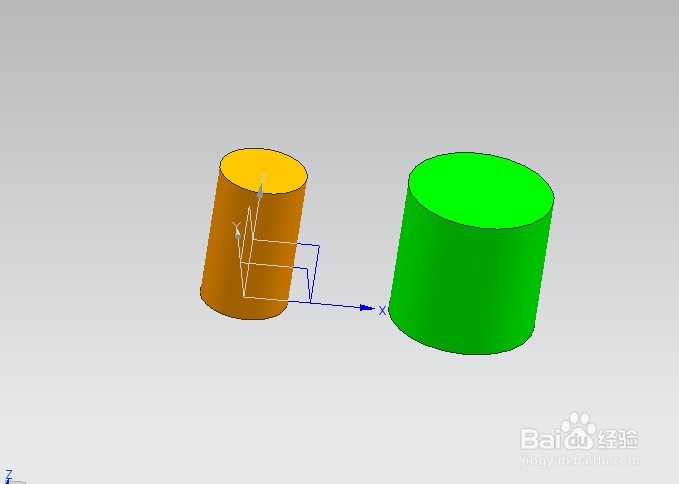

2/7在图纸上绘制两个圆柱体，为了方便对比，做了一些区别

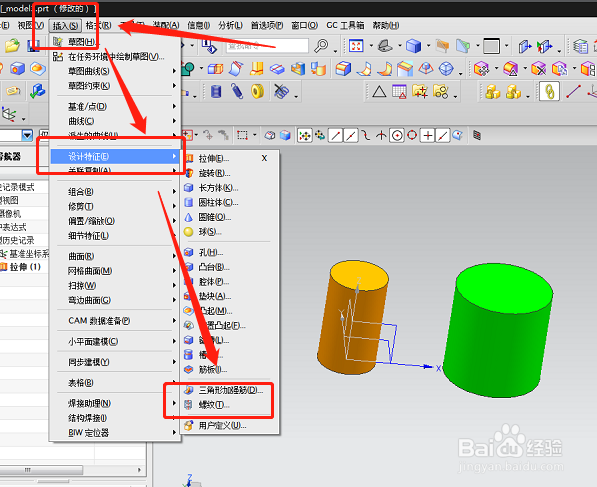

3/7点击螺纹命令，一次点击插入-设计特征-螺纹

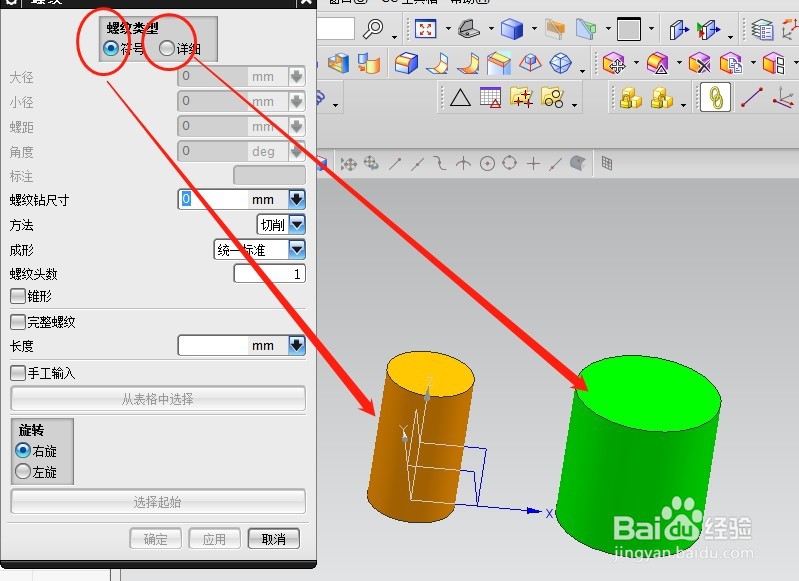

4/7螺纹的对话框里面有符号和详细两个选项，我们分别用符号用在黄色圆柱体上，详细用在绿色圆柱上

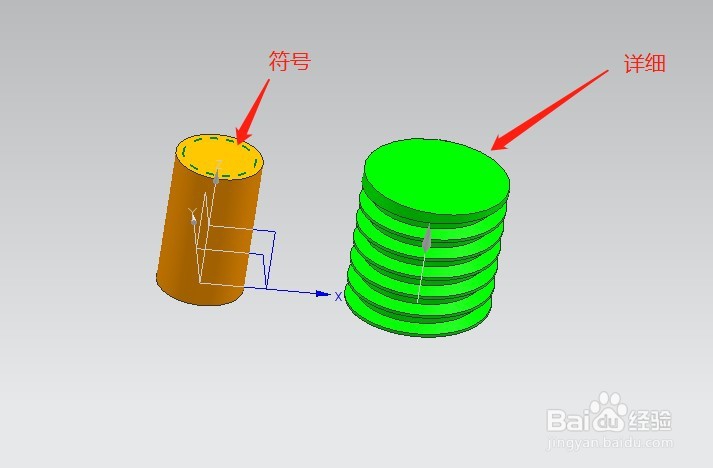

5/7看下图的结果，符号实体上没有具体的细节，而详细和实物螺纹一样有特征

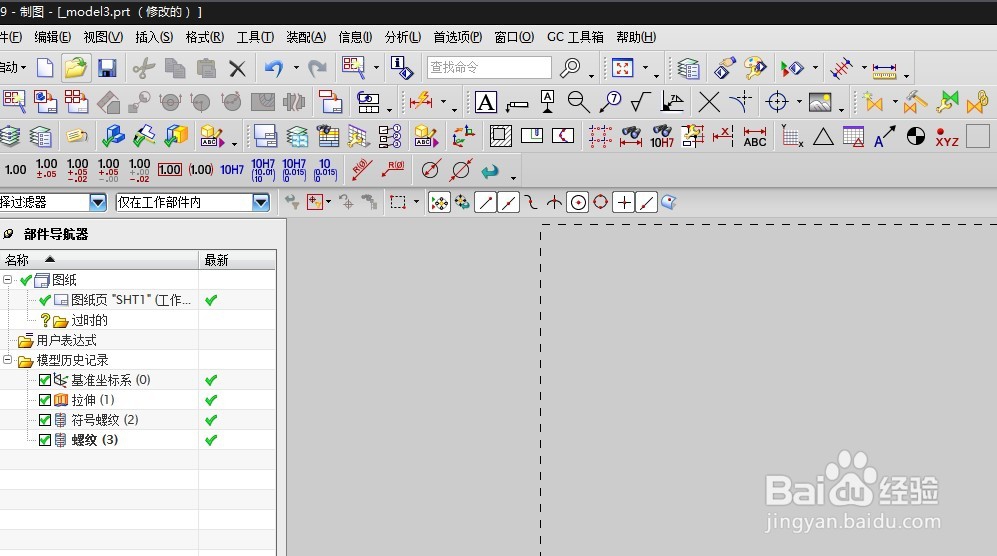

6/7我们在将两个图导入工程制图，快捷键：Ctrl+shift+M，放置视图

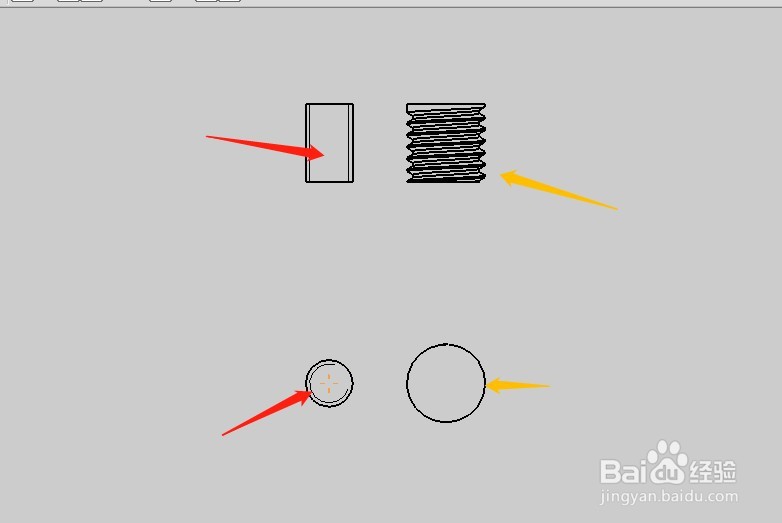

7/7下图的结果对比，符号工程图显示的简化表示，而详细的就是按照实物来做的。大家都知道想螺纹工程图都是用简化表示的。
