订阅如何在hypermesh中快速创建焊缝
来源：网络收集 点击： 时间：2025-02-19【导读】：
本经验教会大家如何在hypermesh中快速创建焊缝连接。工具/原料morehypermesh14.0电脑方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

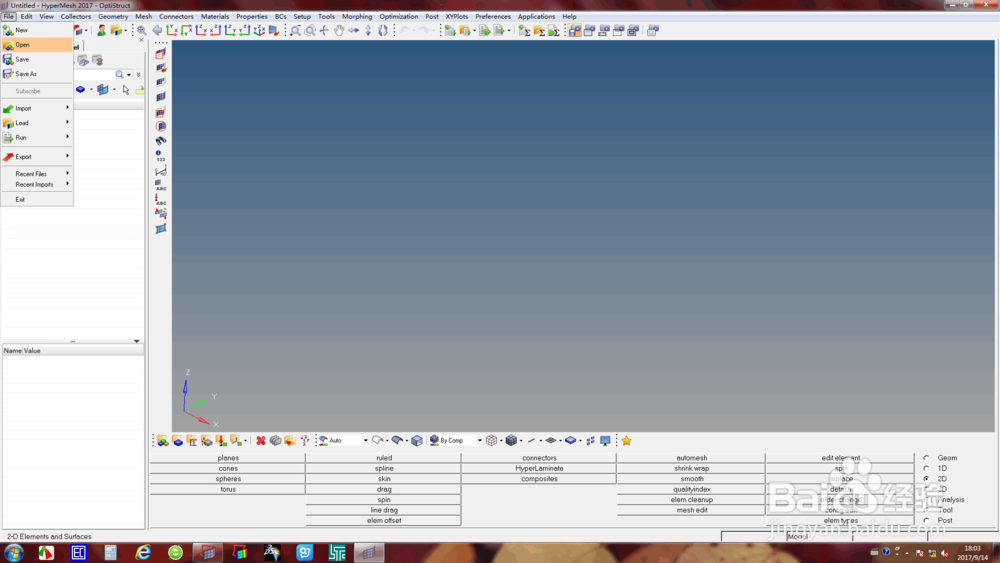

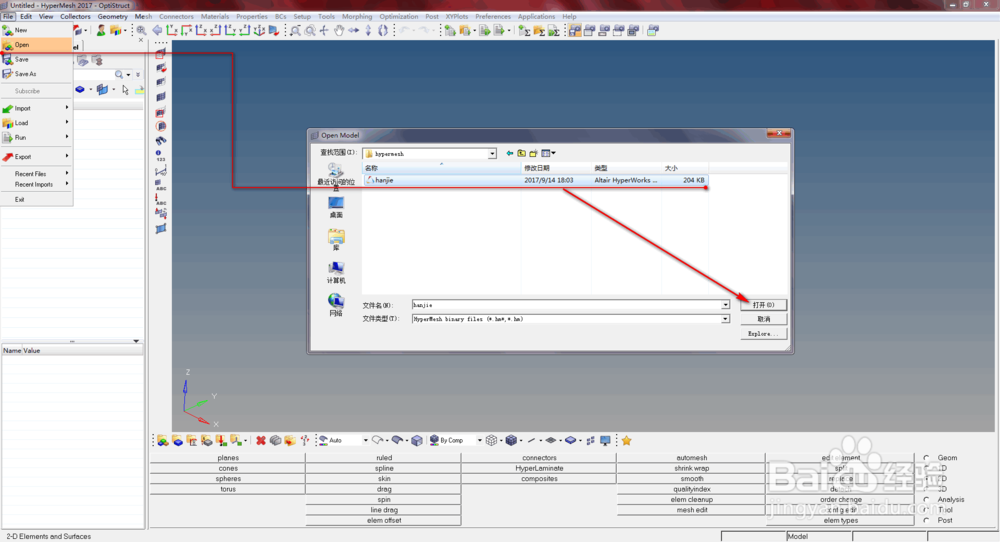

打开hypermesh，在file中选择open，打开一个简单装配体；

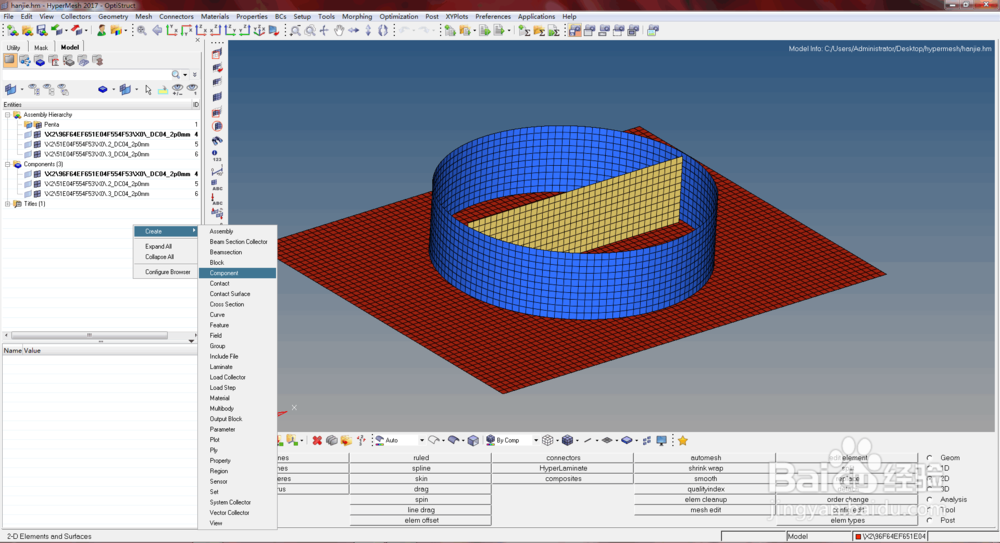

2/6装配体总共有三个部件，通过焊接的方式连接在一起，首先我们在树形结构图中创建一个component用于放置生成的焊缝单元；

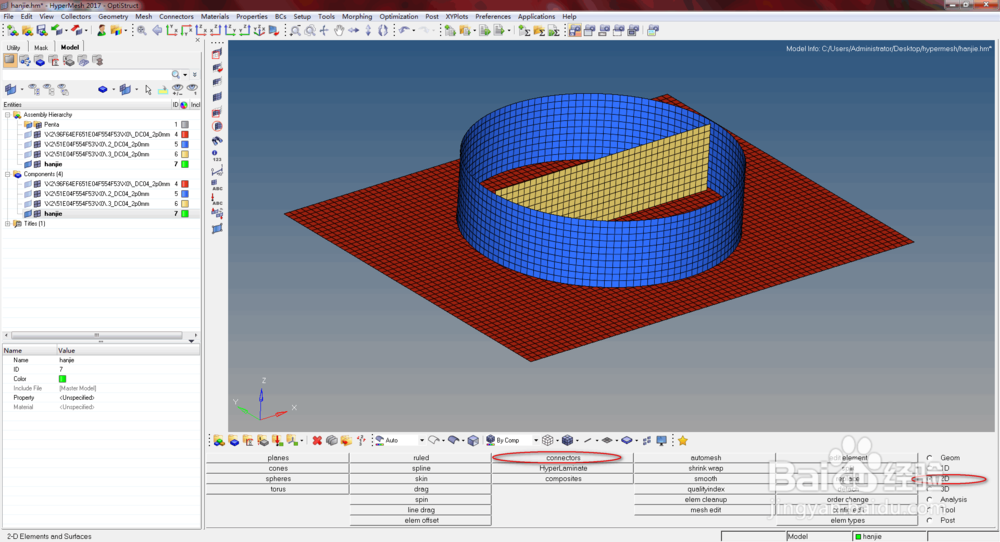

3/6在工具面板中我们选择2Dconnectorsseam；进入焊缝命令对话框；

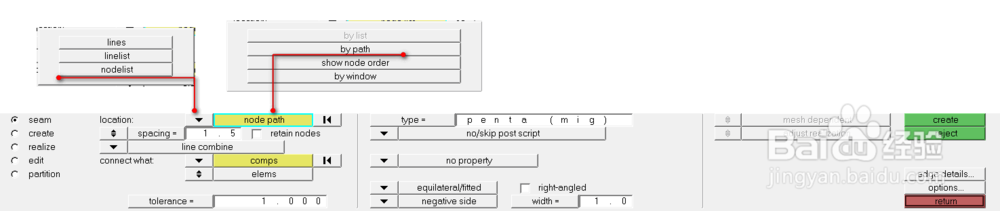

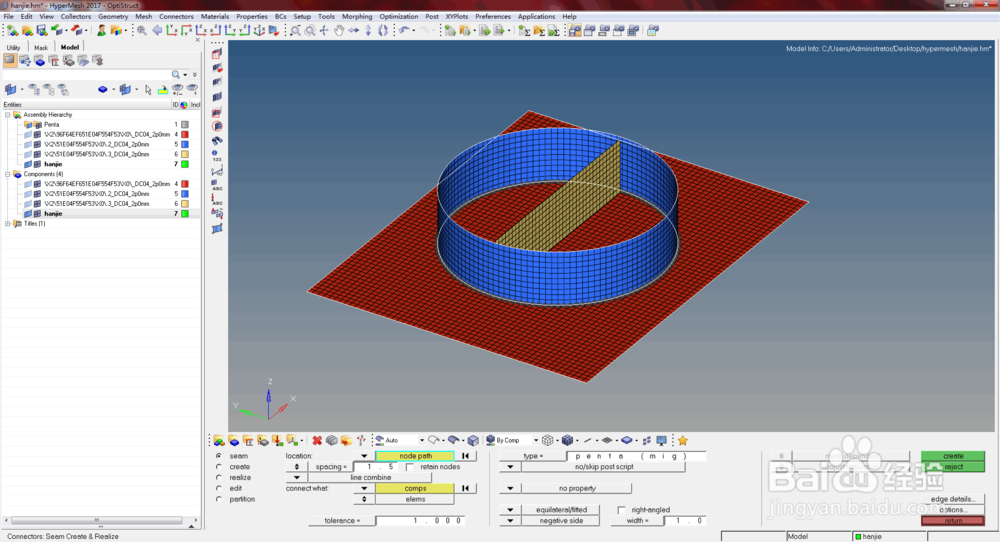

4/6在location处我们将节点选择方式定义为by path，spacing设置为1.5，tolerance设置为10，焊接类型type选择pentamig，焊缝宽度设置为1.0，其他参数按照下图依次填写；

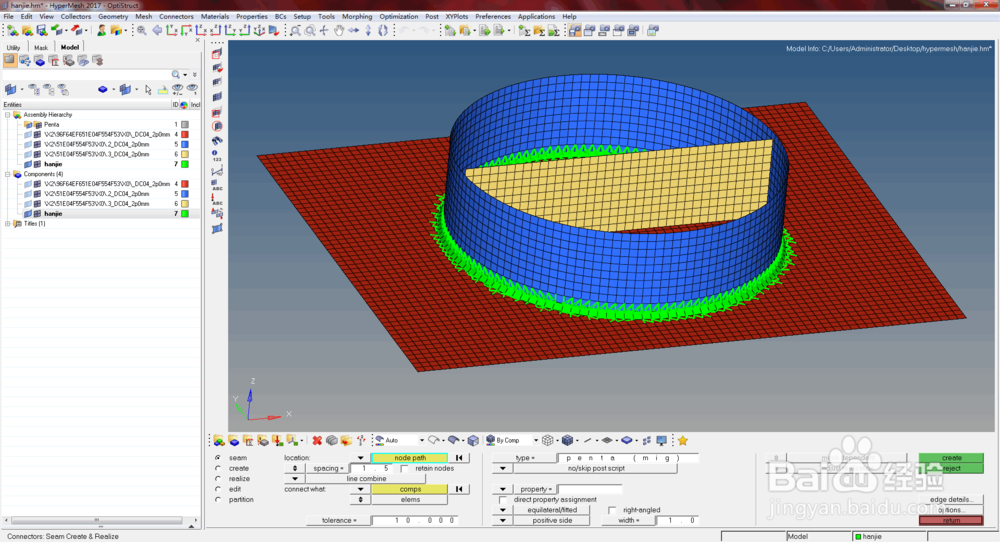

5/6选择要连接的两个部件，在connect what处单击按钮comps，并用鼠标在图形区选择部件，然后单击create，生成焊缝；

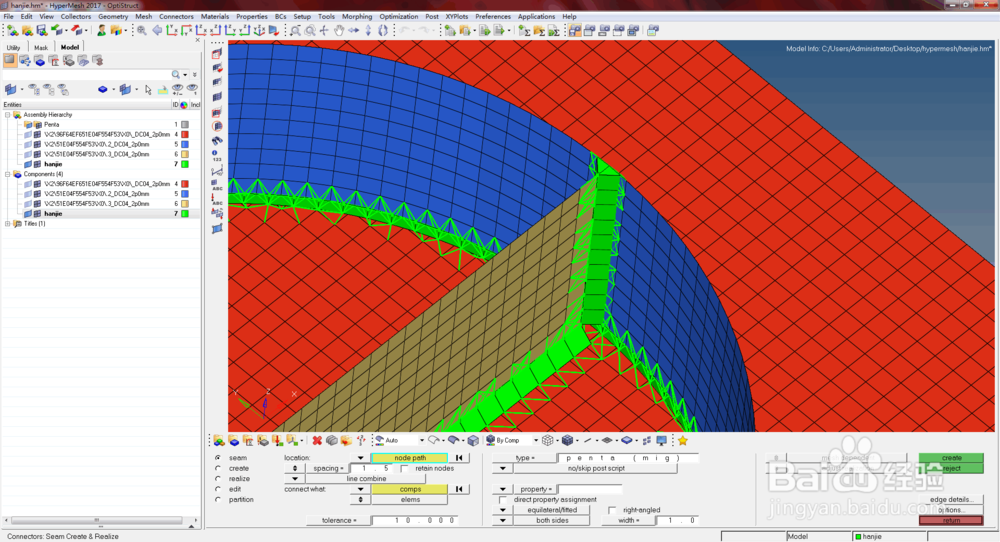

6/6剩下的焊接通过上述方式依次完成，这里我们可以对焊缝的参数进行调整，例如我们可以设置两边焊，both sides，调整的方式如下图所示。
注意事项在阅读本经验的同时如发现问题请在下方给作者留言，本人会尽快为大家解答，谢谢！
