使用CAD绘制双线制LED全彩调光开关
来源:网络收集 点击: 时间:2025-05-17【导读】:
介绍使用CAD绘制双线制LED全彩调光开关图形符号的具体步骤。品牌型号:联想台式系统版本:Windows7软件版本:CAD2017方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
CAD制图双线制LED全彩调光开关

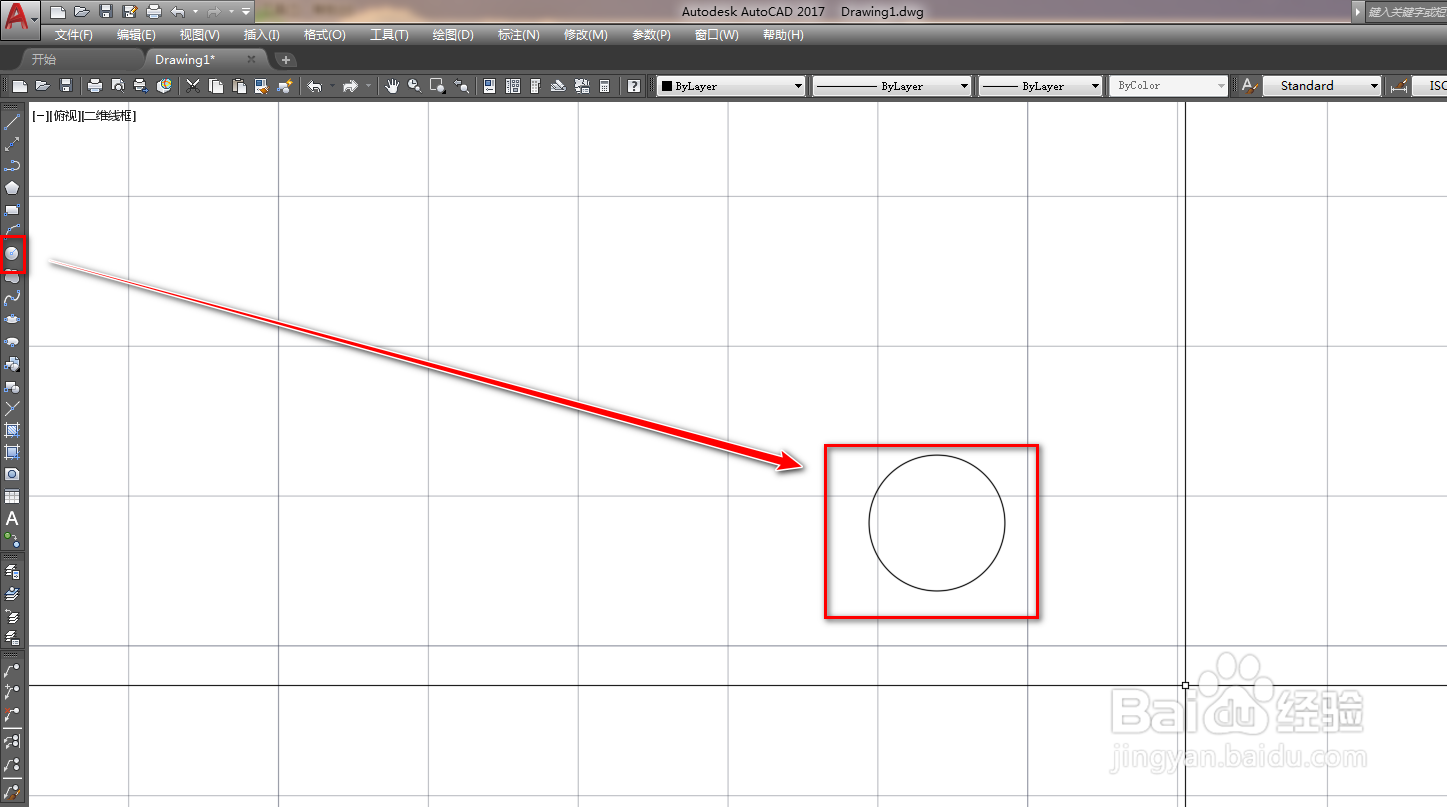

打开CAD,使用圆工具在作图区绘制一个圆,如下图。

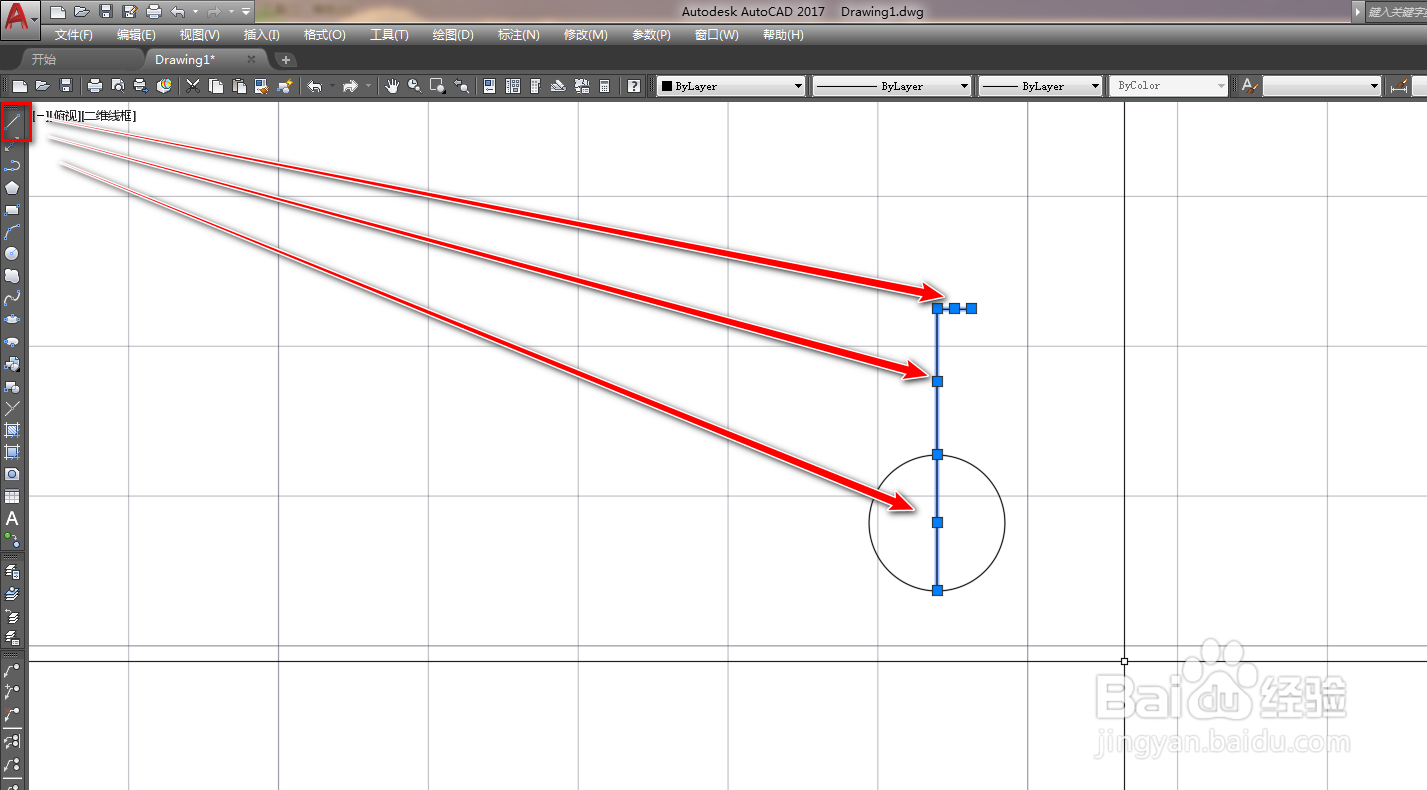

使用直线工具,绘制三条线段,如下图。

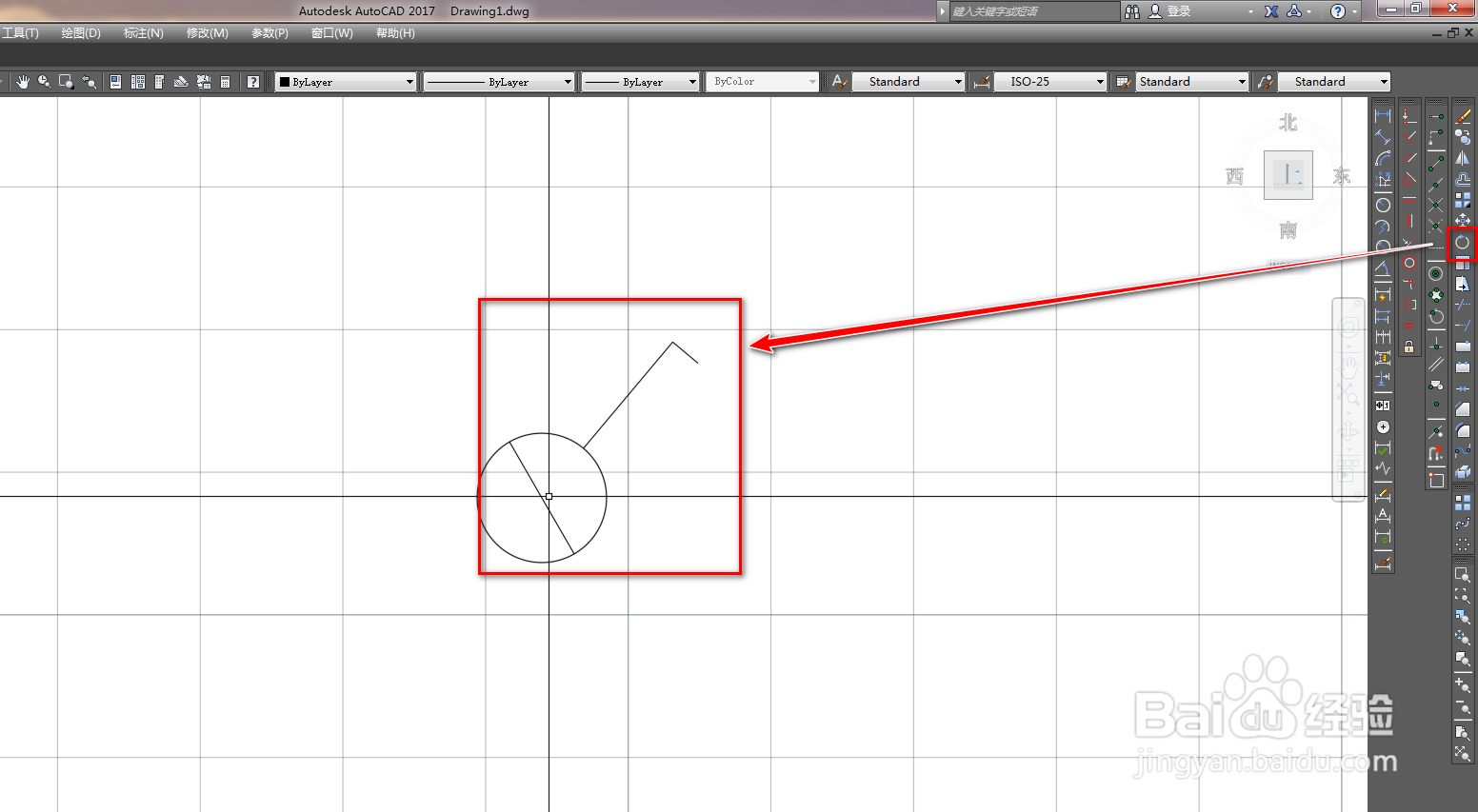

使用旋转工具,将折线和竖线分别做旋转,如下图。

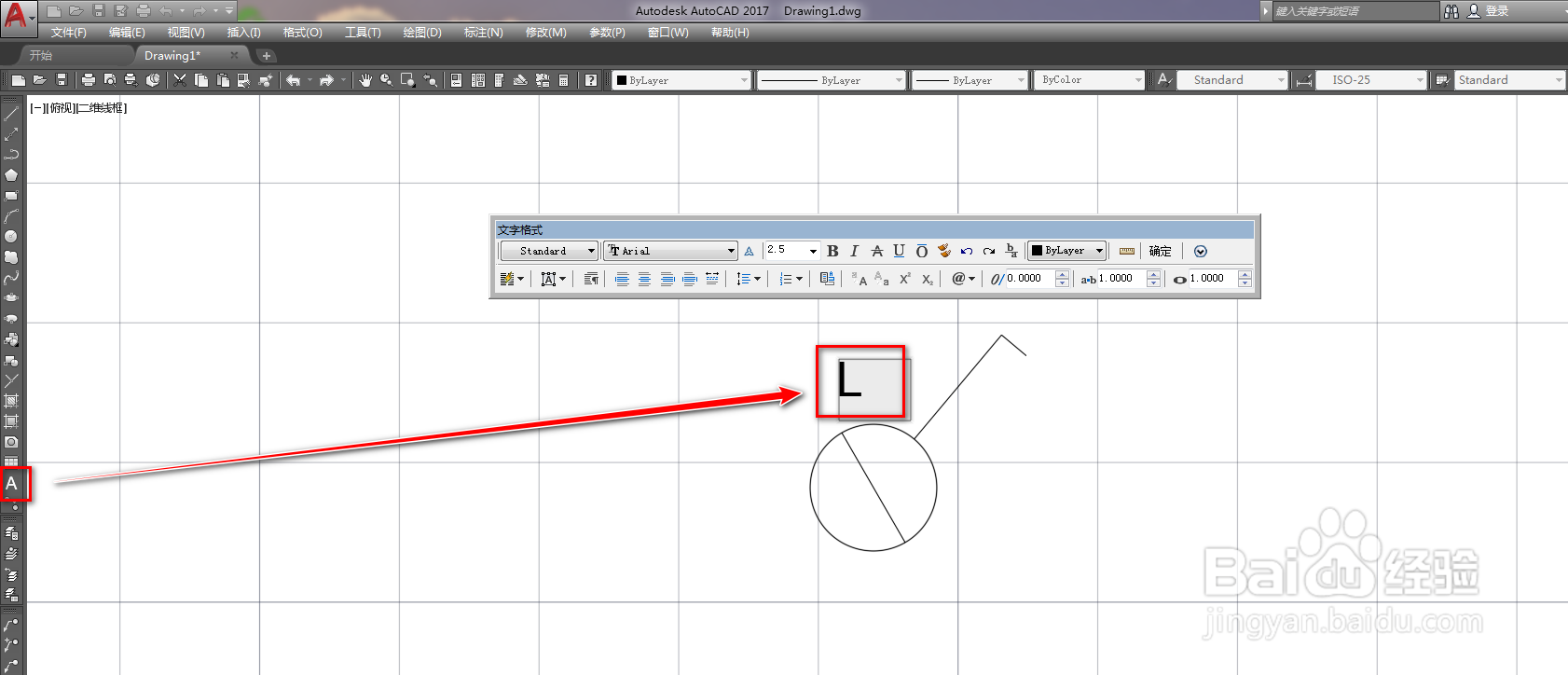

使用多行文本工具,输入字母L,如下图。

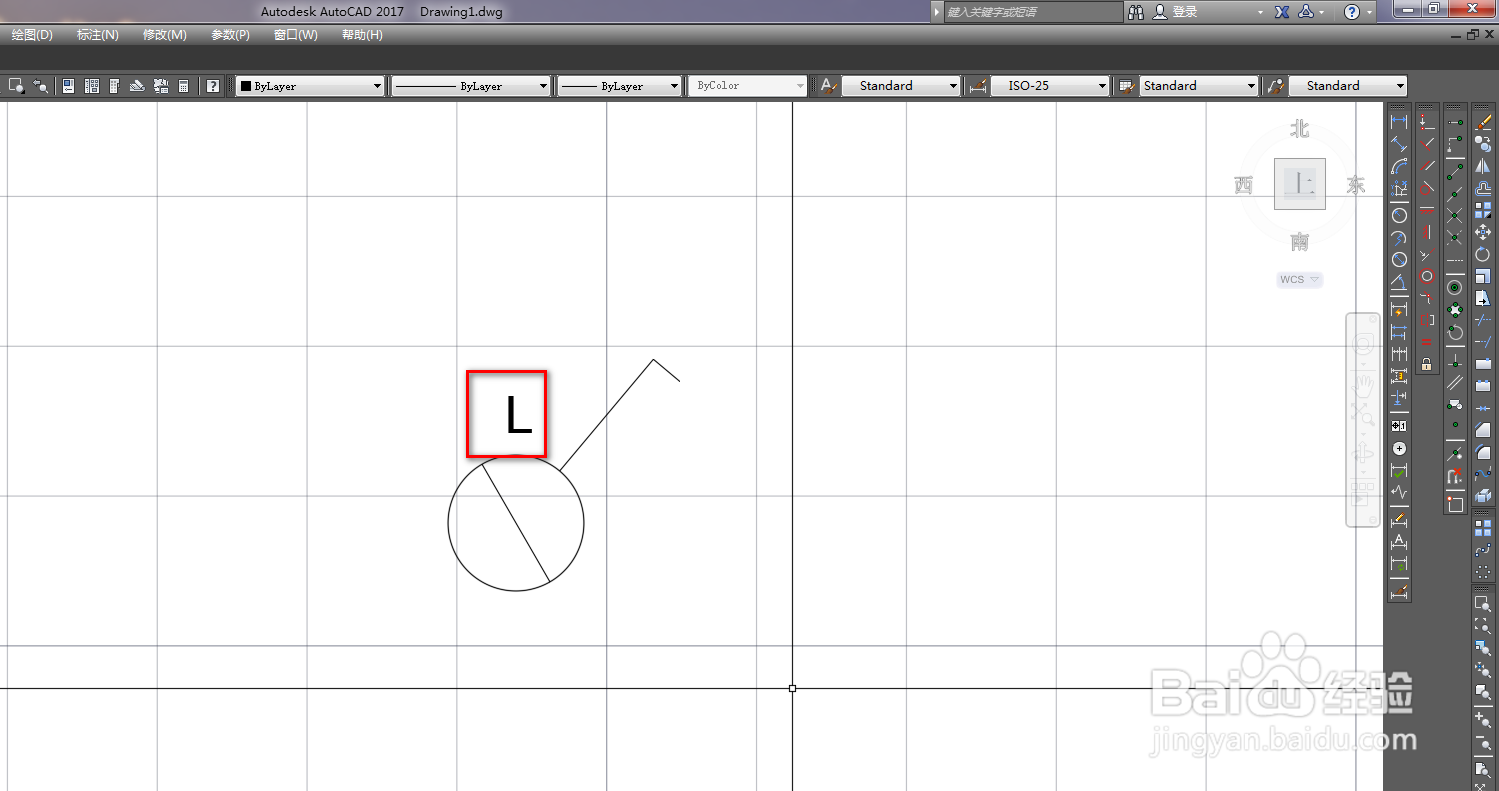

调整L的大小和位置,如下图。

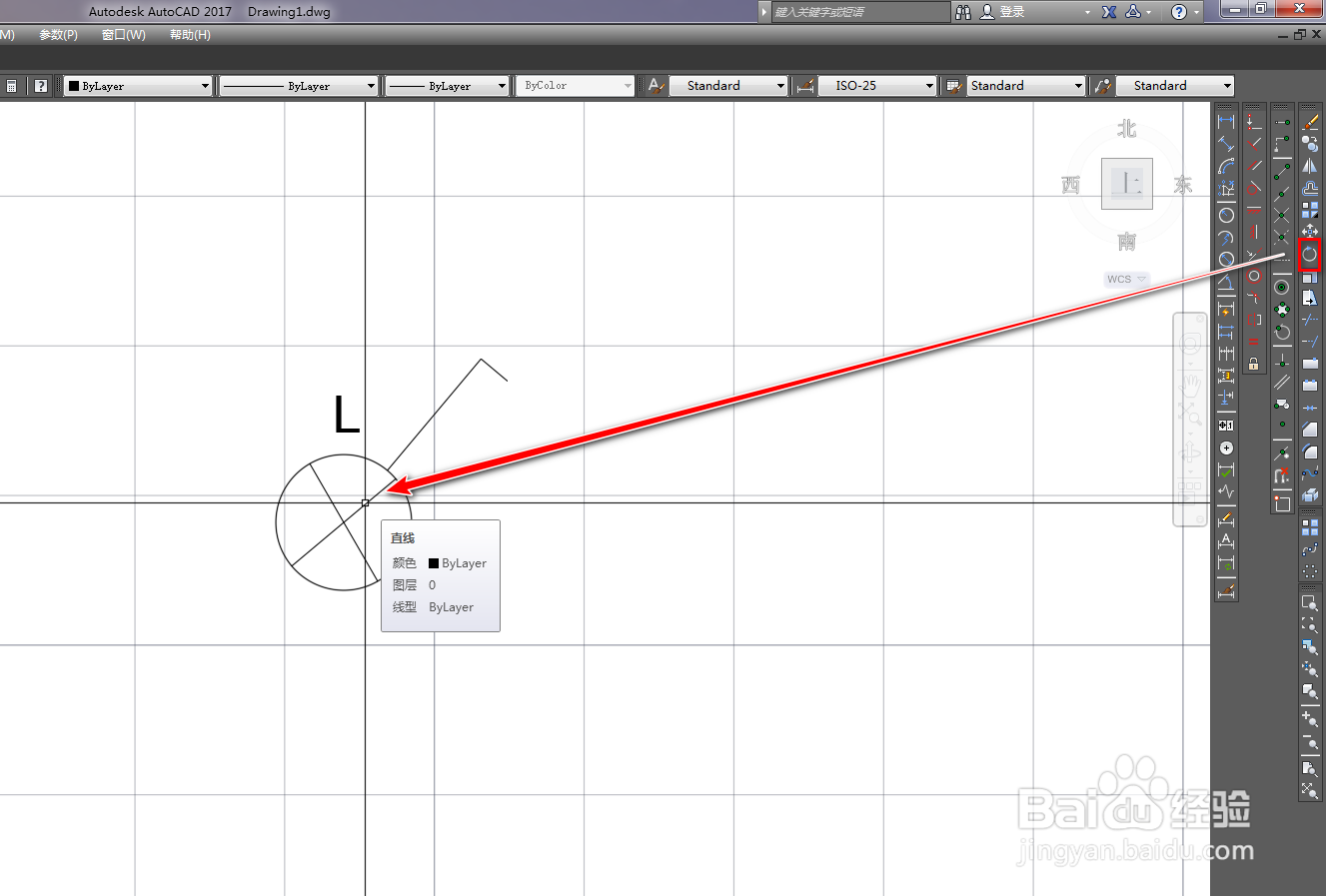

使用旋转工具,以复制的方式,将斜线旋转一定角度,就得到了双线制LED全彩调光开关图形符号,如下图。
