相信很多朋友们也遇到过这种类似的问题，那么对于怎么制作CATIA图框啊？下面就把解决这种问题的方法给大家分享一下，希望可以帮助到大家。

打开的Catia工程图模块，缺省为没有图框格式。

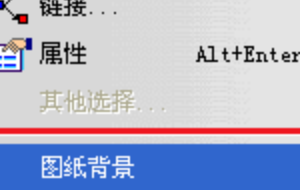

选择编辑>图纸背景完成设置后工作区域会变成灰色。

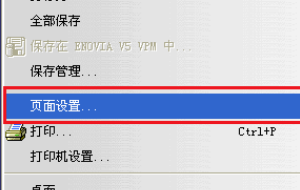

在灰色的图纸背景模式中，选择文件>页面设置，

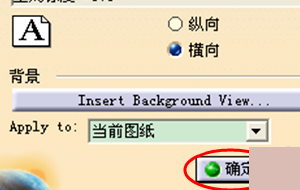

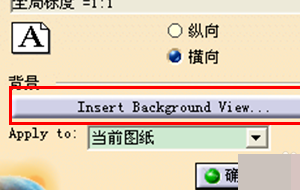

完成第三不后弹出如下对话框，选择Insert Background View，

这是得到“将元素插入到图纸”的对话框，选择浏览，找到存放格式图框的文件。

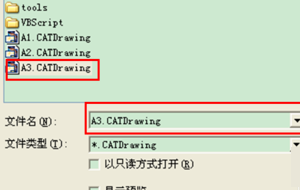

选择A3格式图框（本文中选择A3），再点击右下角打开按钮。

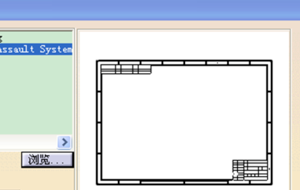

可得到如下的预览图，点击右下角插入即可。

回到页面设置对话框，点击确认完成。
