本文讲解Creo创建不规则曲面分型线的详细方法

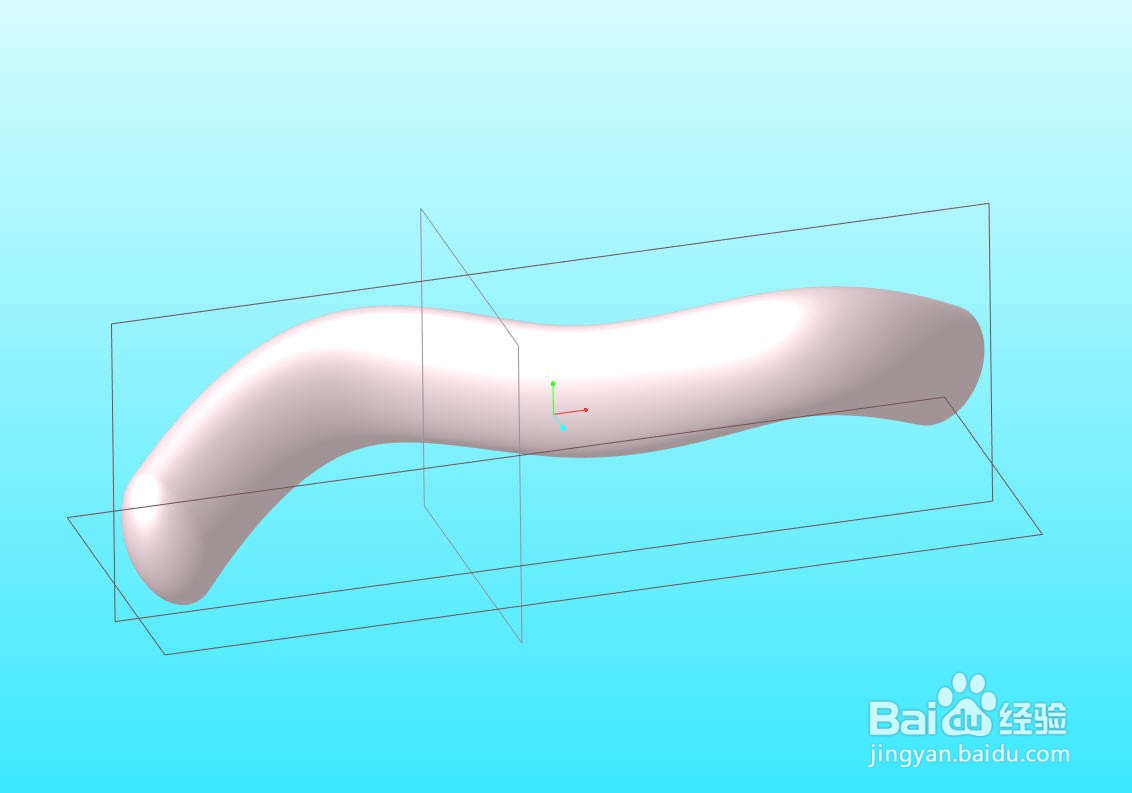

打开待创建分型线的不规则曲面模型，我们将要在Creo中创建这个不规则曲面的分型线。

在Creo中，创建分型线的方法是通过模具/铸造下的轮廓曲线方法来实现。首先切换到【应用程序】选项卡，然后点击【模具/铸造】按钮，切换到【模具/铸造】模式

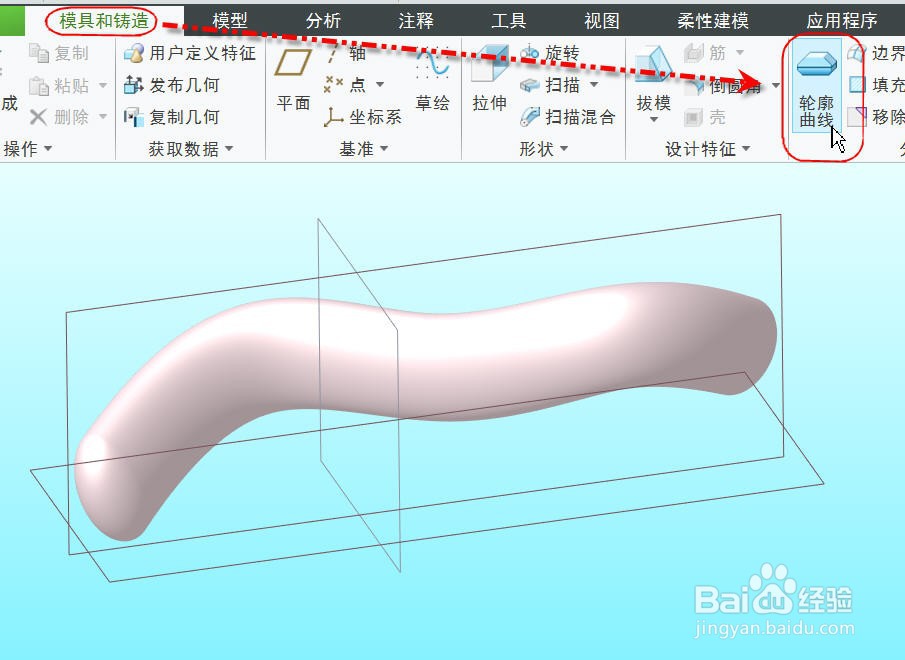

再【模具和铸造】选项卡中，点击【轮廓曲线】，打开【轮廓曲线】操控面板

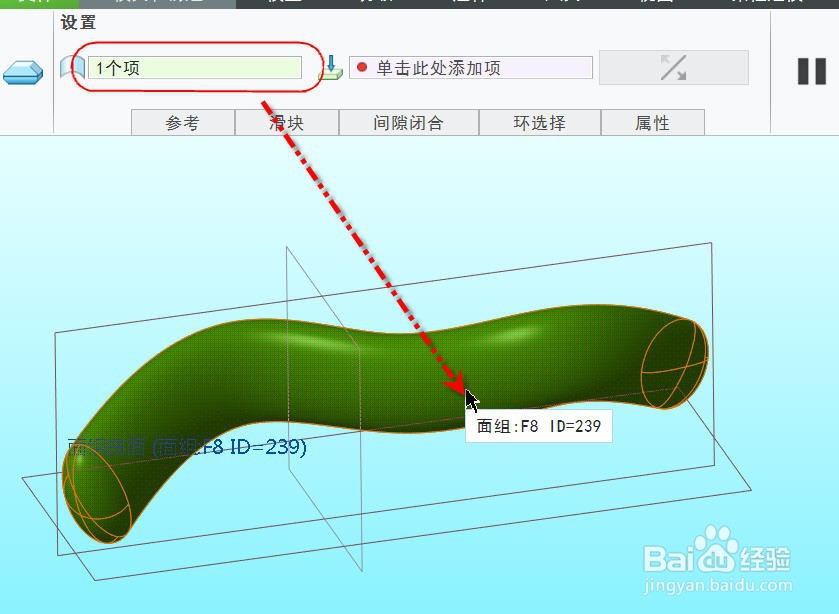

点击并激活【参考曲面】输入框，并选择图示的不规则面组。

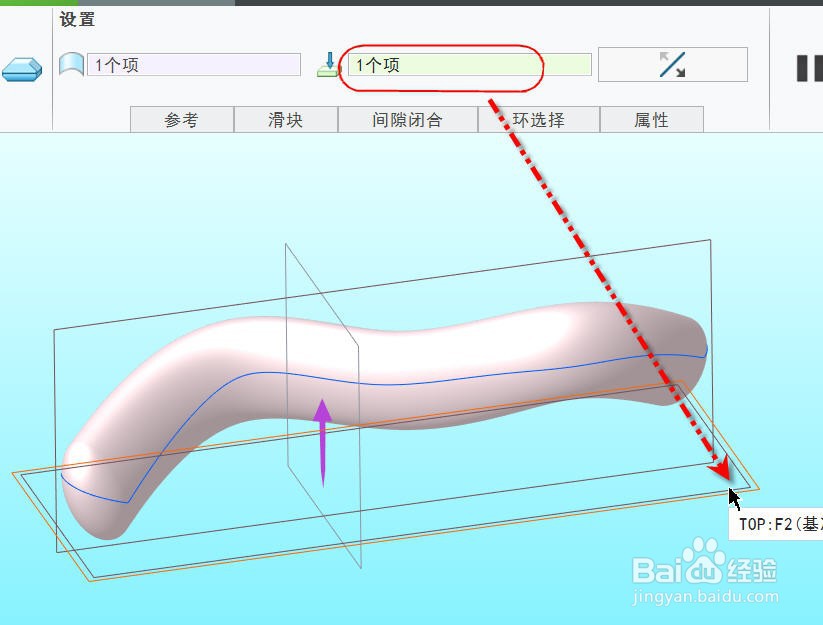

点击并激活【轮廓曲线的方向】输入框并选择图示的基准平面。确定选择后软件便会自动创建不规则面组的分型线临时几何。

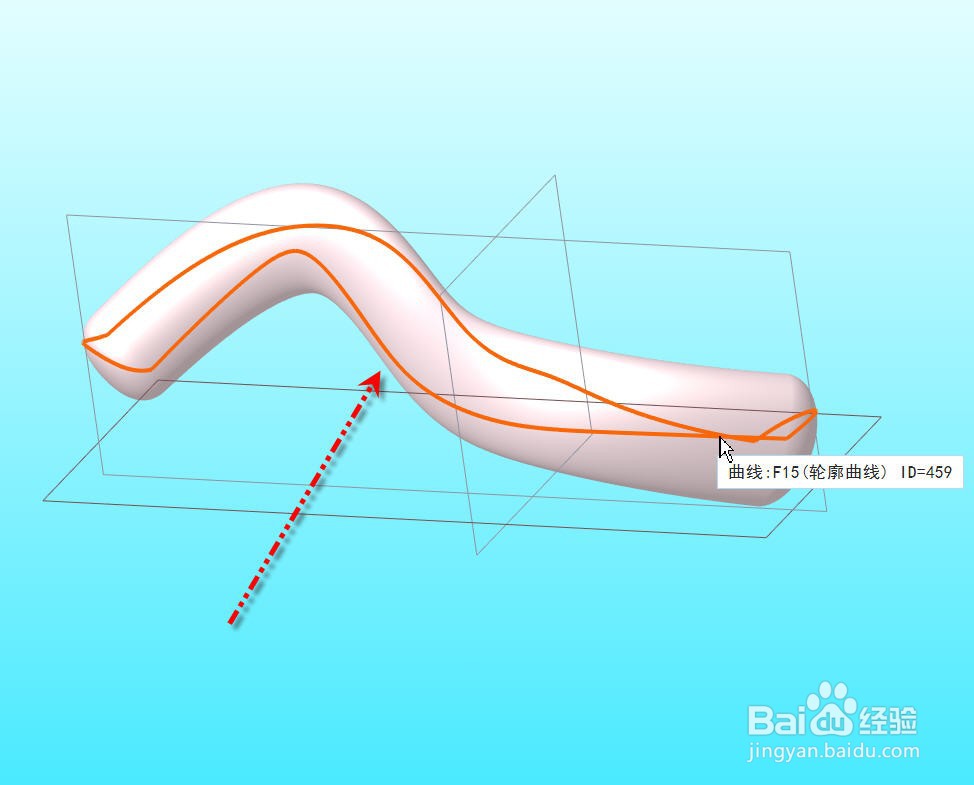

点击【确定】关闭操控面板完成【轮廓曲线】特征，便可得到不规则曲面的分型线，如图所示。
