inventor怎样创建格栅孔？怎样创建散热孔？许多朋友都想过先草绘，然后拉伸，其实，inventor有一个非常实用的工具，叫做“栅格孔”，那么，inventor的栅格孔怎样使用呢？下面举例说明。工具/原料moreinventor软件方法/步骤1/8分步阅读

如图，要给零件的底面开格栅孔。

2/8

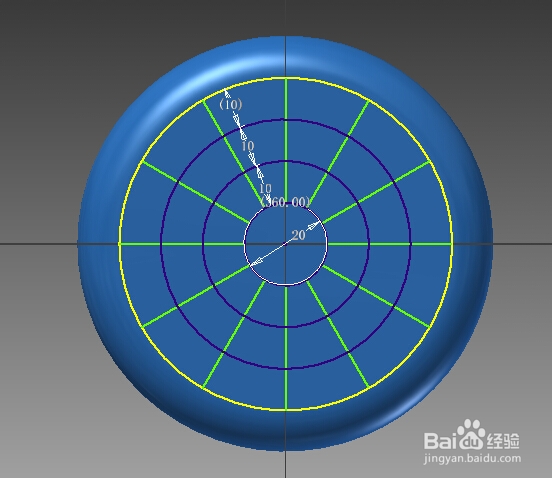

在应用“栅格孔”工具之前，要先创建一个草图，如图，在零件的下底面创建一个草图。

3/8

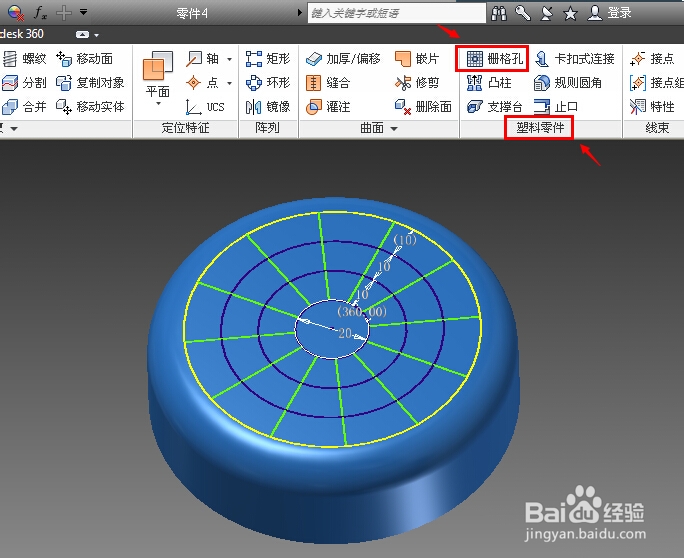

草图绘制完成后，切换到“塑料零件”标签，点击“栅格孔”工具。

4/8

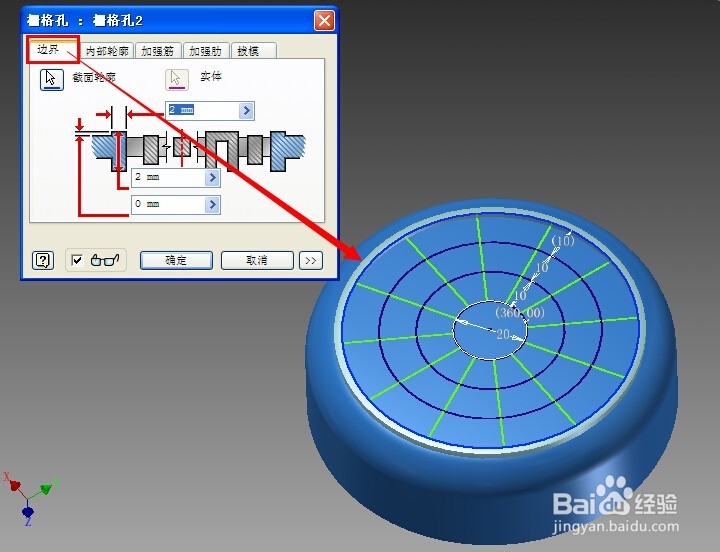

切换到“边界”标签，选择外边界。

5/8

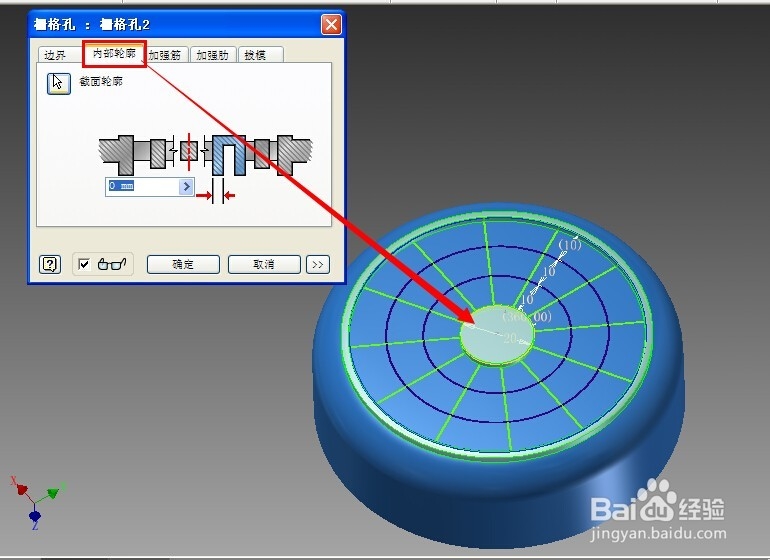

切换到“内部轮廓”标签，选择内部载面轮廓。

6/8

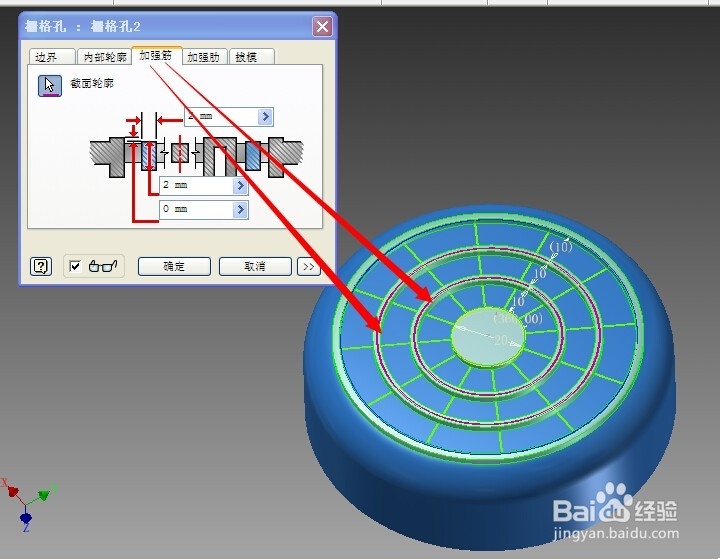

切换到“加强筋”，选择中间两个圆圈。

7/8

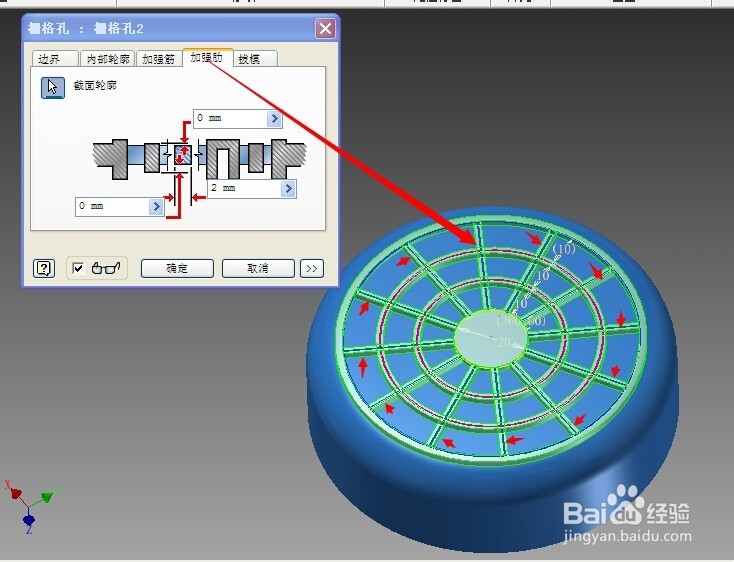

切换到另一个“加强筋”，选择12条直线。

8/8

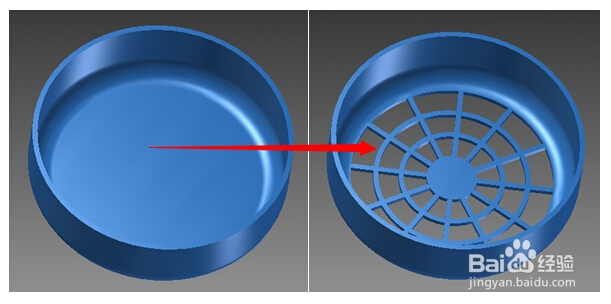

最后完成，效果如下图，致于栅格的大小，拔模，等等参数，大家自己模索体会。

注意事项

本示范所用的inventor软件版本为2014版。
