对于两个没有相连的组件，我们可以通过一些连接关系进行模拟连接，胶粘连接或者焊点连接等。工具/原料more电脑HyperMesh软件方法/步骤1/8分步阅读
2/8
3/8
4/8
5/8
6/8
7/8
8/8

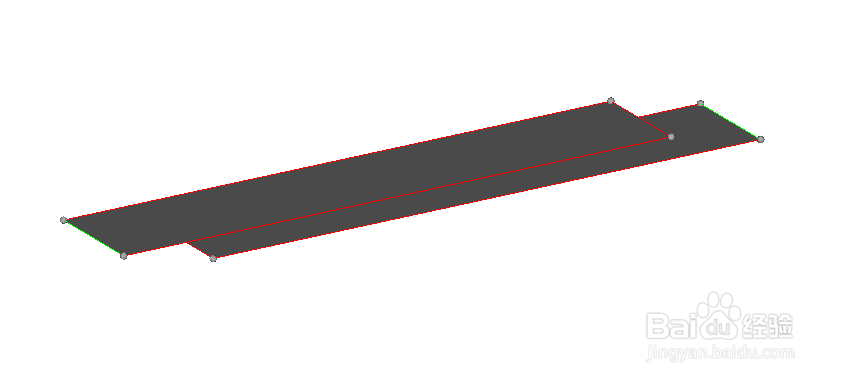

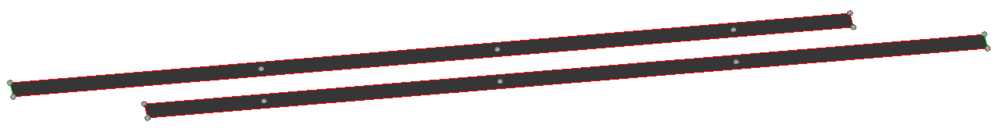

1）建立两个板，利用一些连接关系将这两个板进行连接，在没有划分网格时：
2/82）在两块板之间创建用于焊接的节点，点击Geompoint,创建三个用于电焊的点，如下：

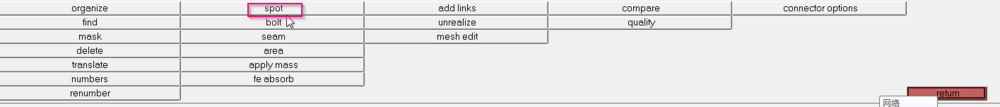

3/83）点击2D，connecter面板，点击Spot进行电焊连接设置：

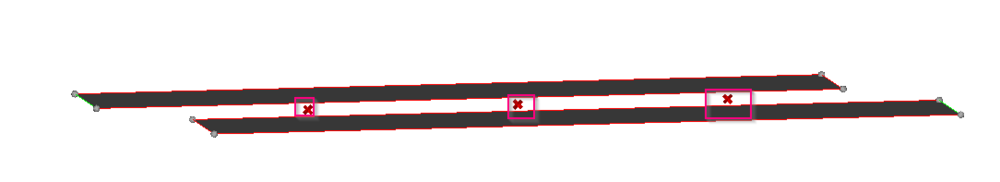

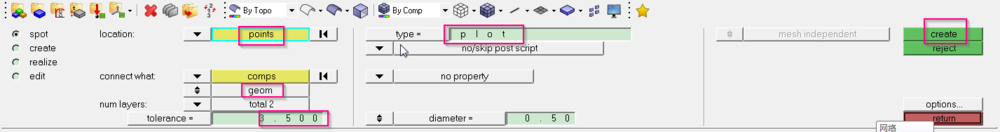

4/84）设置location位置为points，连接compgeomtotal2,容差“tolerance“大于两个板之间的厚度3mm,这里选用3.5mm,点击create创建：

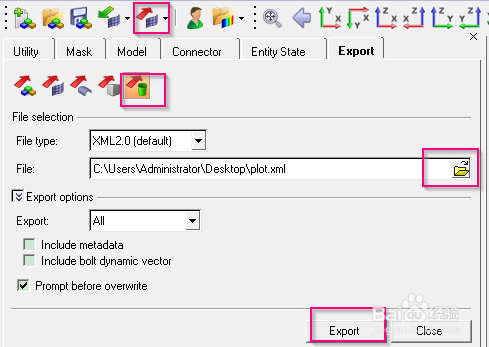

5/85）导出焊点文件，以备下次建立连接时直接调用，选择导出connecter,选择导出位置，点击export：

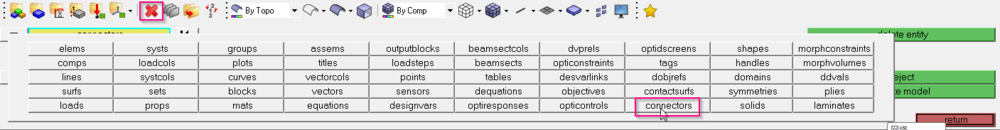

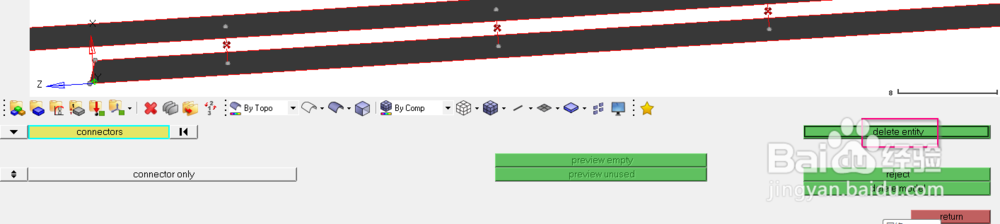

6/86）删除，源文件中的焊点，利用导出的焊点文件直接生成组件之间的连接：

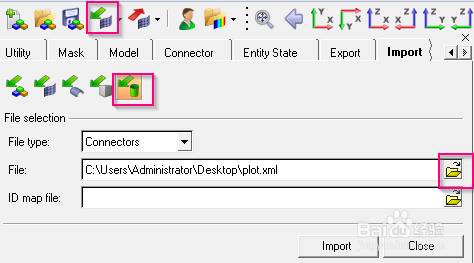

7/87）点击导入焊点文件，选择刚刚导出的焊点文件，进行导入，点击Import：

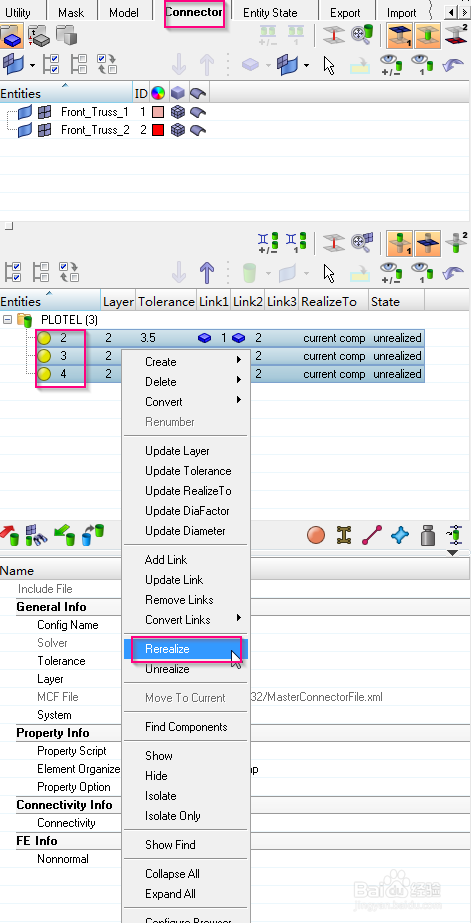

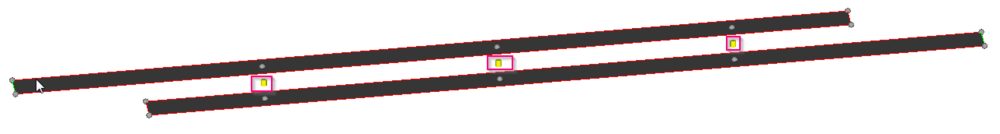

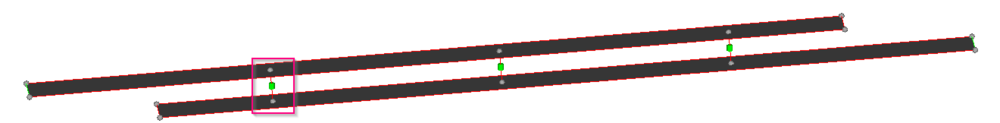

8/88）点击connecter，将导入的焊点重新realize，即可生成连接，如下所示：
