订阅AD9如何标注PCB板子的尺寸
来源：网络收集 点击： 时间：2024-02-24【导读】：
如何利用AD9标注PCB板子的尺寸工具/原料moreAltium designer方法/步骤1/6分步阅读
2/6
3/6
4/6
5/6
6/6
注意事项

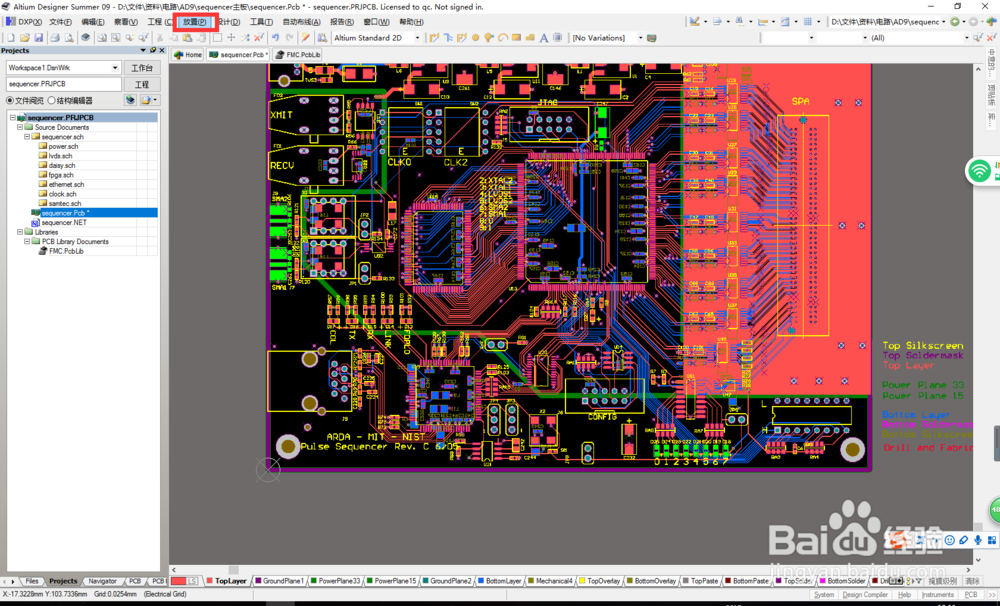

点击菜单栏的‘放置’里的子选项‘尺寸’里的‘线性的’，或者快捷键PDL。
2/6可以看到有个标注的指示。

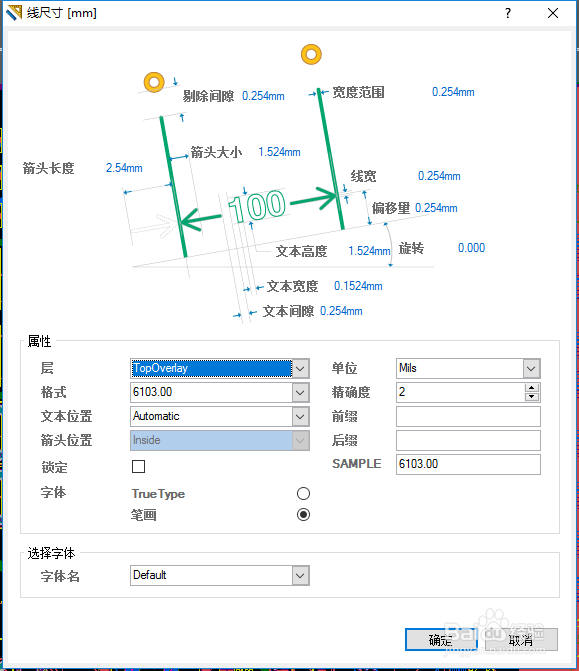

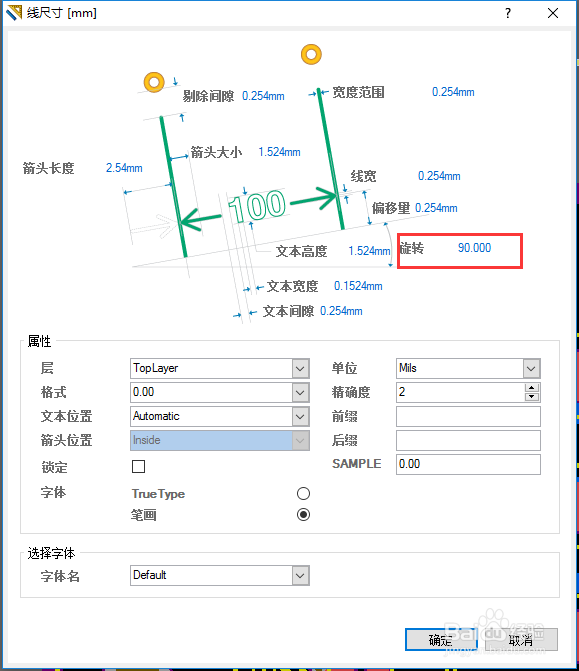

3/6不要急着标注，先按一下tab键，修改属性，如果是作水平尺寸，旋转为0，如果是垂直尺寸，旋转为90
4/6然后修改层为topoverlay，这样能防止可能的文字与电路交叉错误，一般地，尺寸会变为黄色

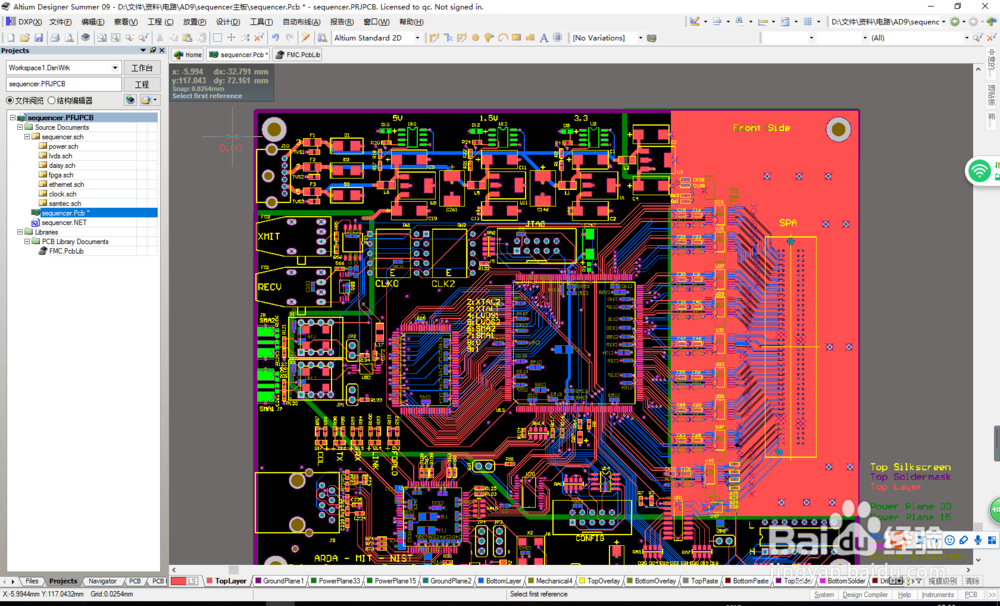

5/6确定后，点击PCB板的边角，可能会出现多个选择，选那个Boardoutline，意思是板子的边界

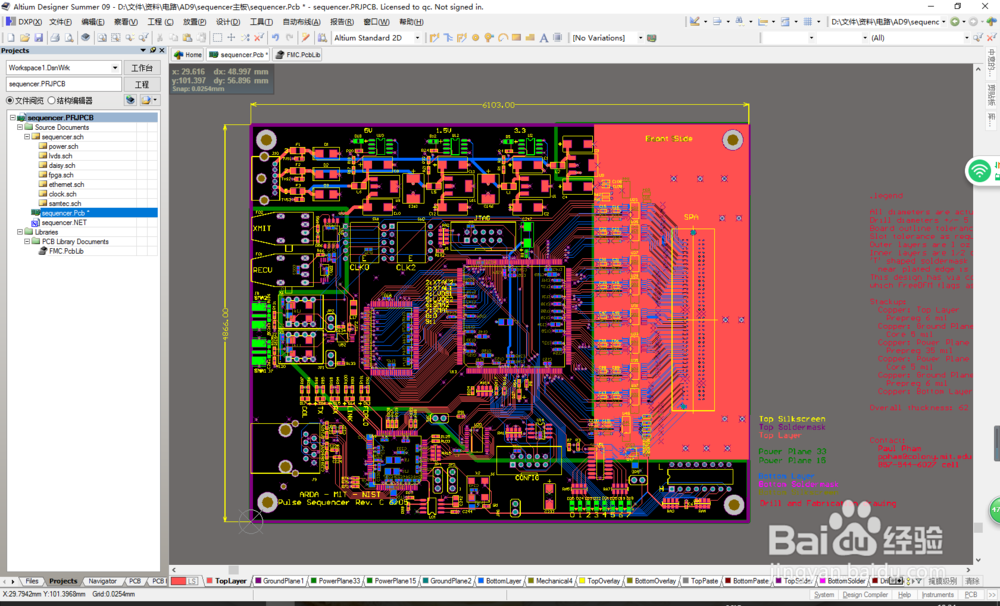

6/6一直拉到另一边，同样选择Boardoutline，向外拉一下就完成了尺寸标注
