订阅Altium designer DRC规则检查与常见问题处理
来源：网络收集 点击： 时间：2024-02-24【导读】：
Altium designer DRC规则检查与常见问题处理工具/原料more电脑Altium designer方法/步骤1/12分步阅读
3/12
4/12
5/12
6/12
7/12
8/12
9/12
10/12
11/12
12/12
DRC检查的目的是为了在所有的PCB画好后总体检查

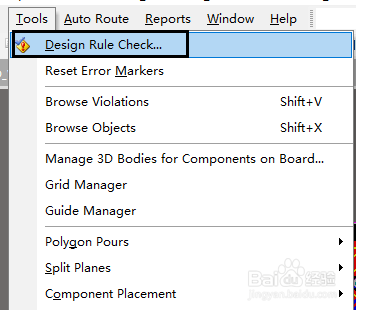

2/12点击Tool选择Design rule check

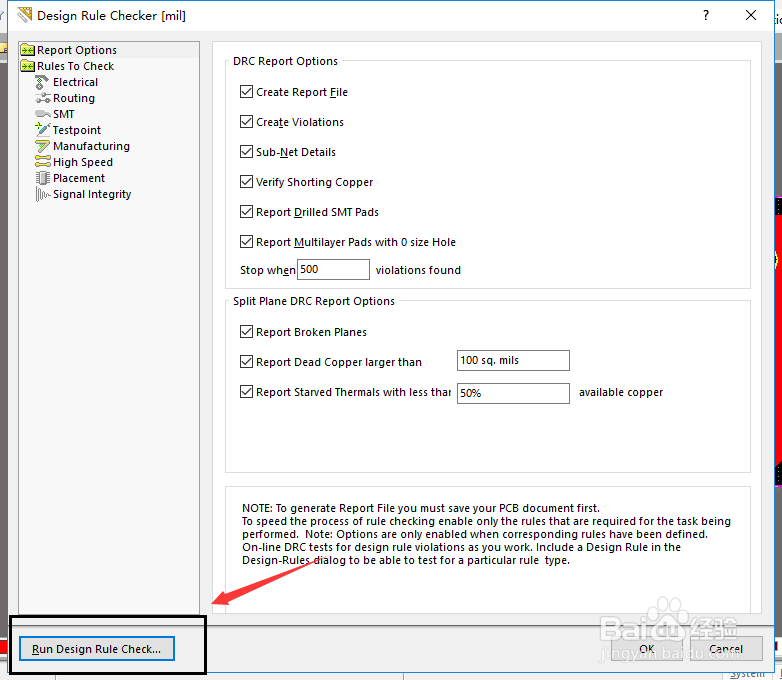

3/12在弹出的窗口中点击run design rule check

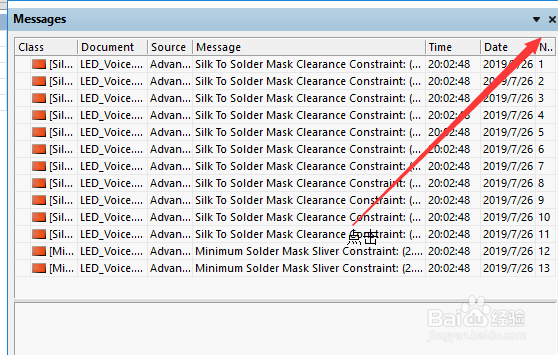

4/12点击关闭弹出的窗口

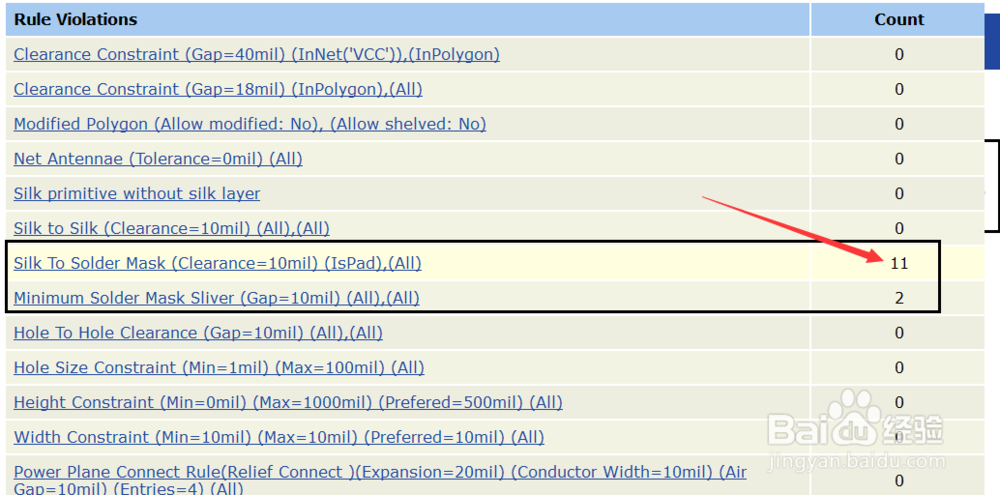

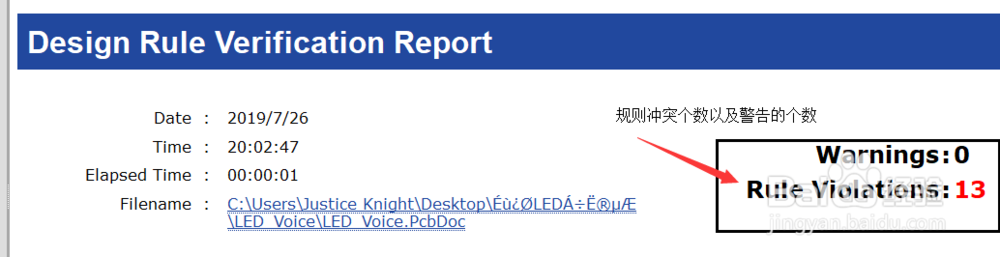

5/12产生的报告中会有规则冲突的个数和警告的个数

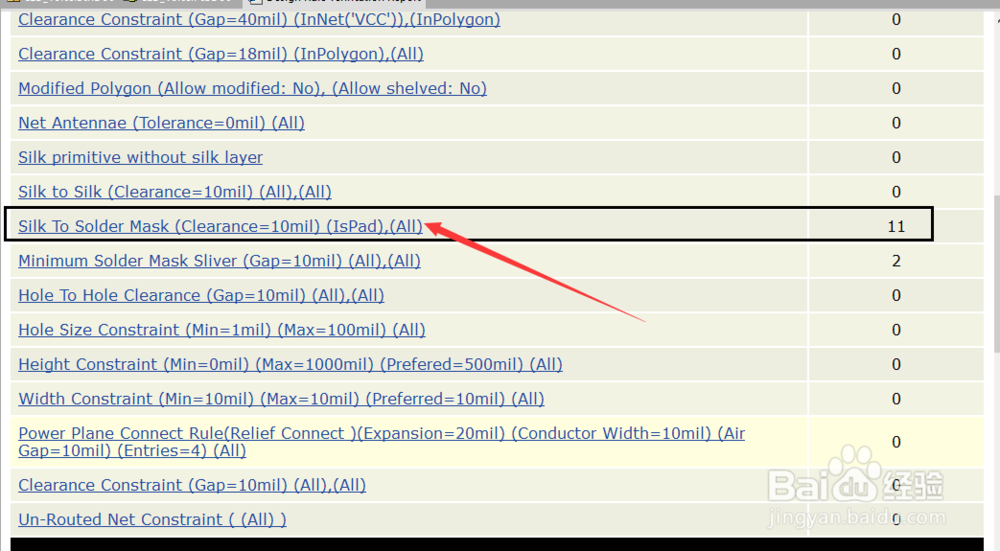

6/12以及具体的错误报告和个数显示
7/12就silk to solder Mask的问题进行解决

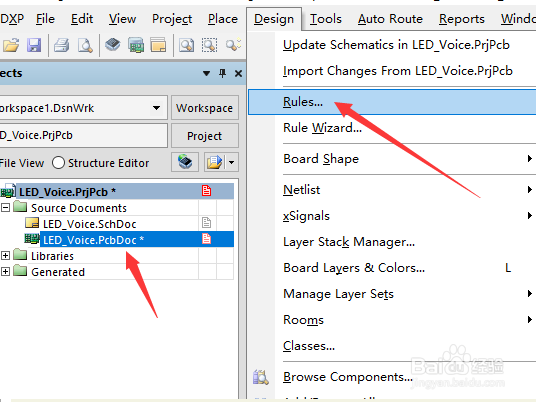

8/12在PCB图中点击Design中的rule

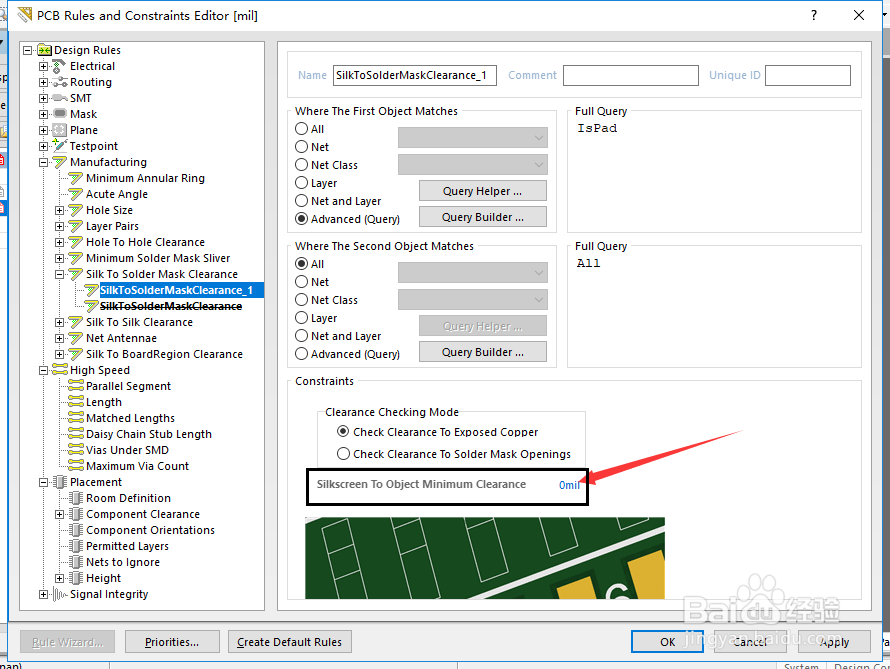

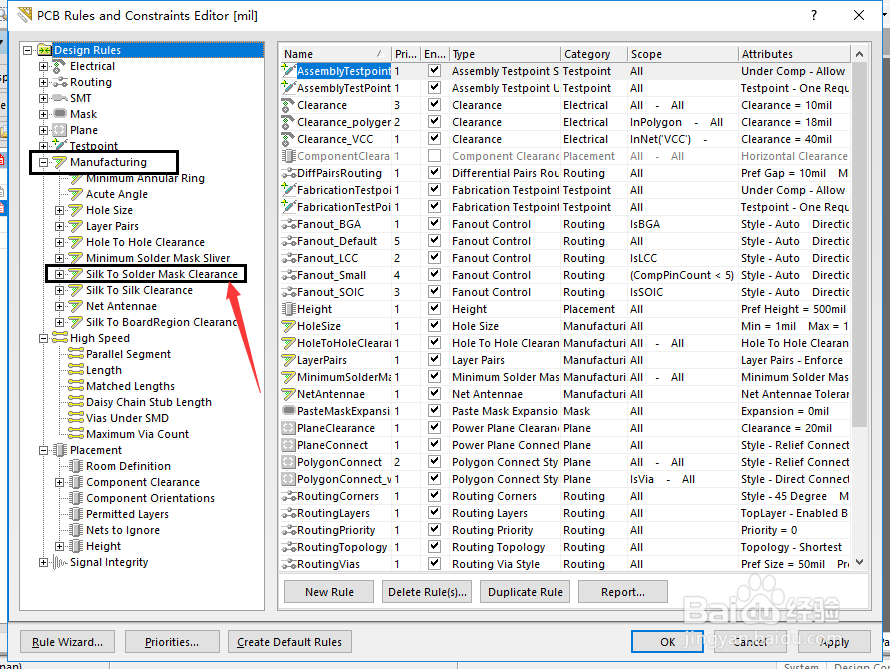

9/12点击design rule中的manufacturing里的Silk to solder Mask clearance
10/12因为此项不影响电气正常运作,所以将间隙改为0mil

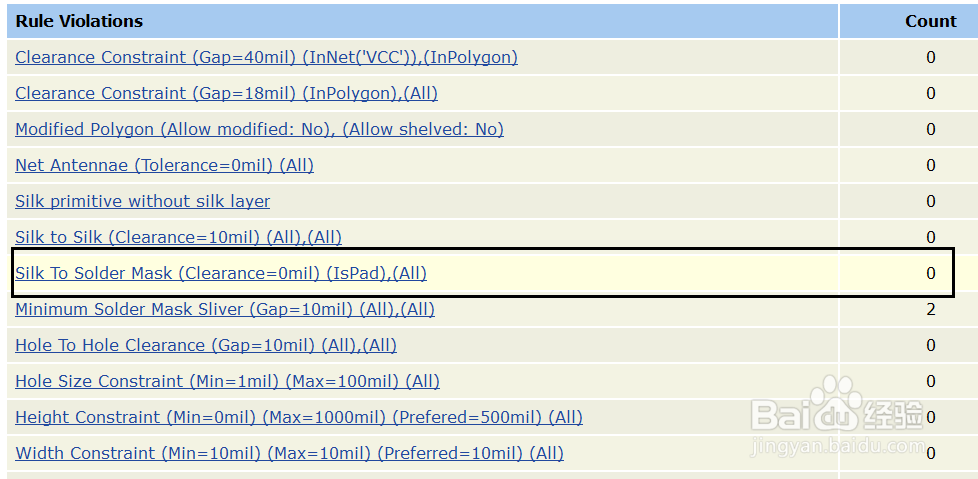

11/12重新DRC电气规则检查
12/12这样就完成了DRC规则检查与常见问题处理
