每一次绘图养成良好习惯，把这次绘图需要的元件都放在自己建立的元件库（原理图库和PCB库），虽然比较繁琐，但是有条理的放置能方便自己查看。方法/步骤1/22分步阅读

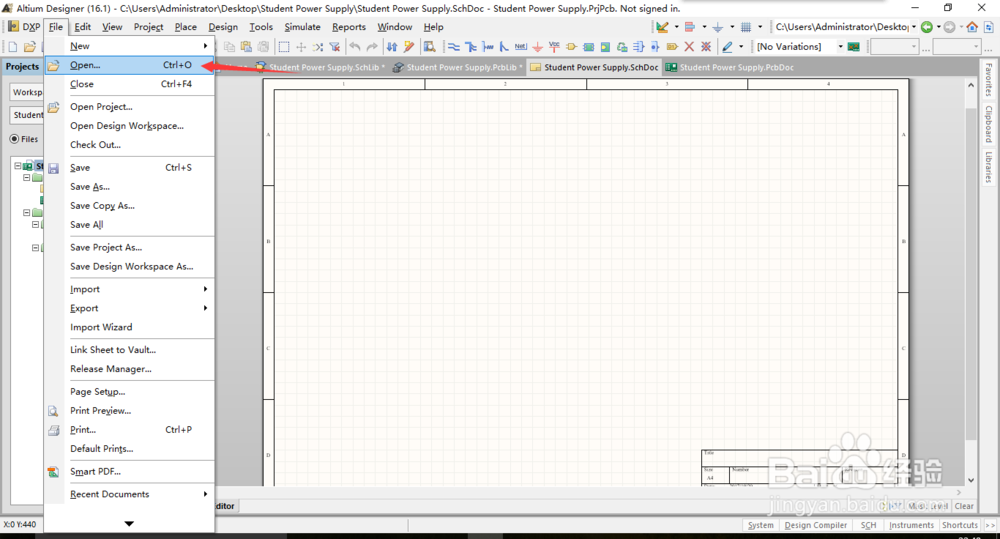

首先在工具栏处file-open

2/22

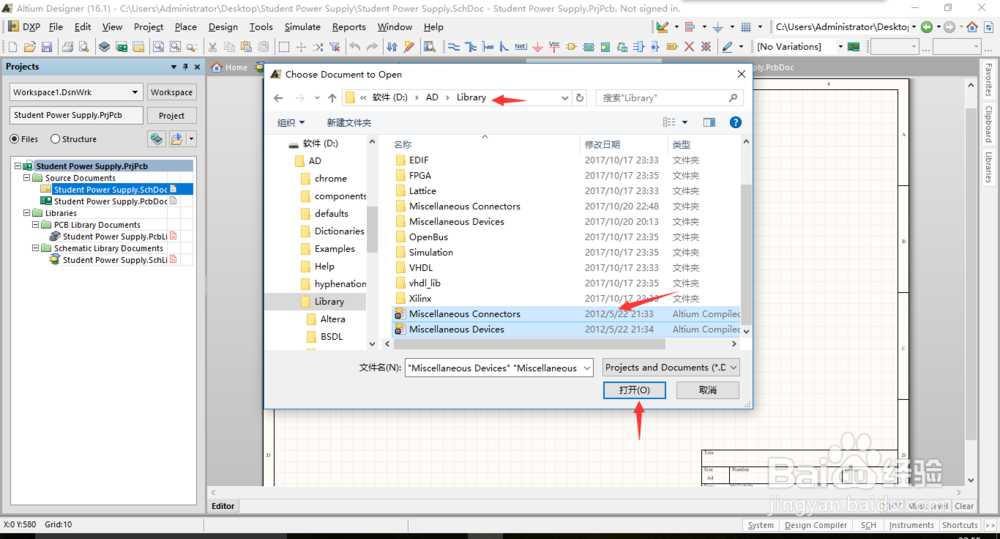

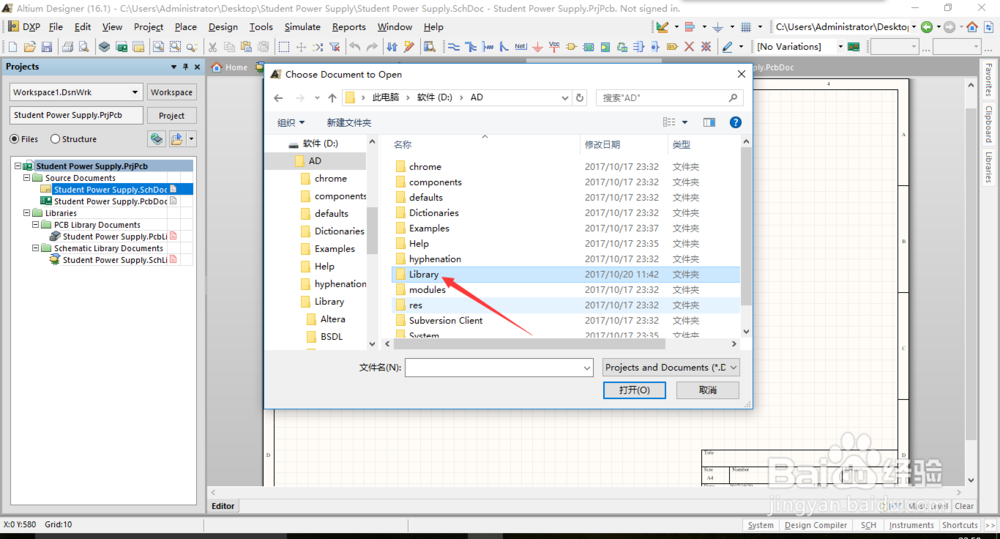

找到之前的安装路径中的Library，点开

3/22

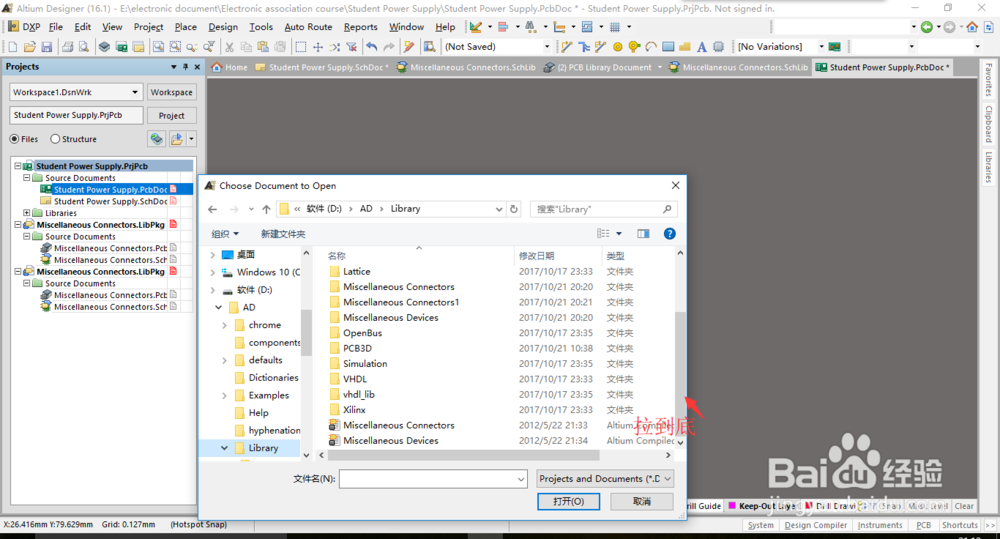

拉到底

4/22

选择“miscellaneous connectors”和“miscellaneous devices”，软件一般自带两个元件库分别是miscellaneous connectors（比较少用）和miscellaneous devices（常用）

5/22

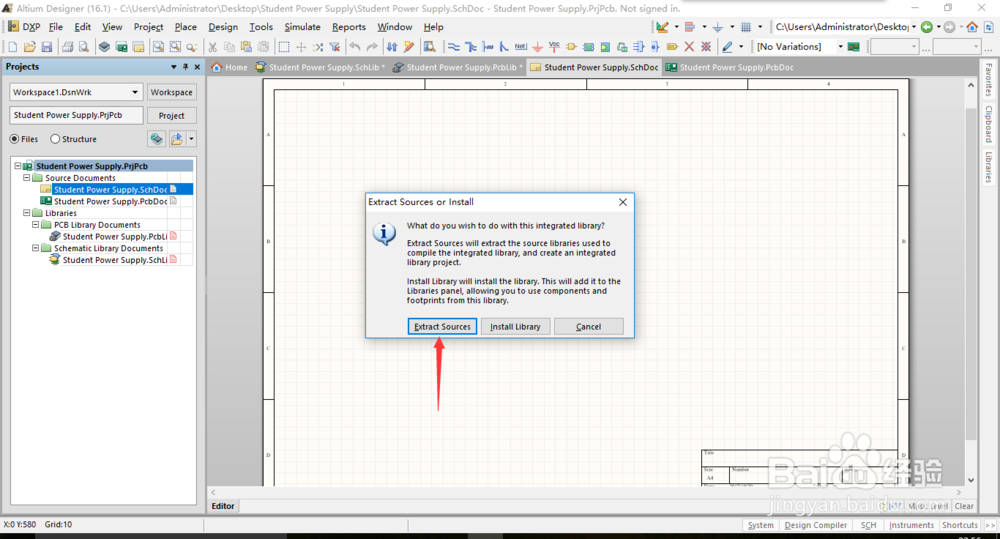

点开“打开之后”，出现的对话框直接点击“Extract Sources”（这里需要点击两次）

6/22

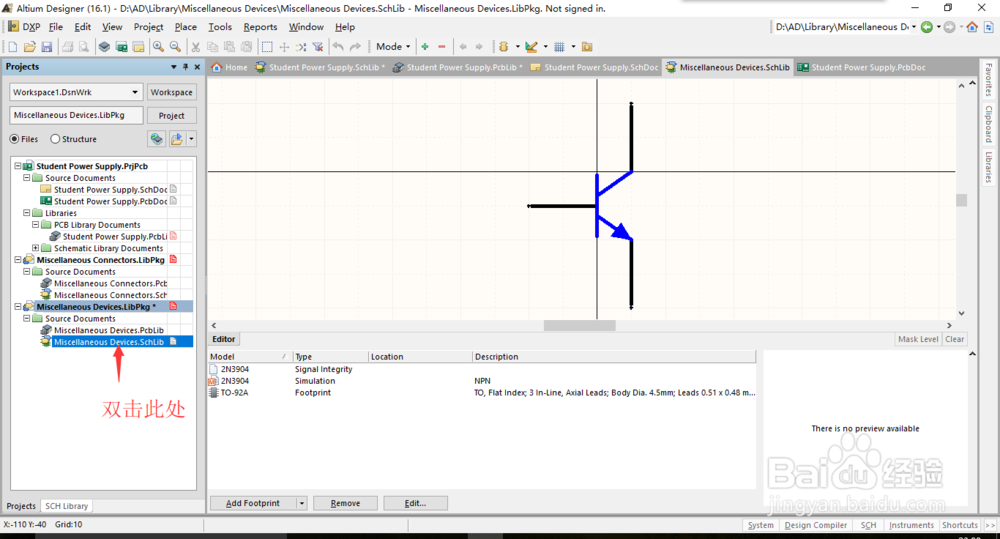

双击“miscellaneous devices.schlib”就可以出现如下页面了

7/22

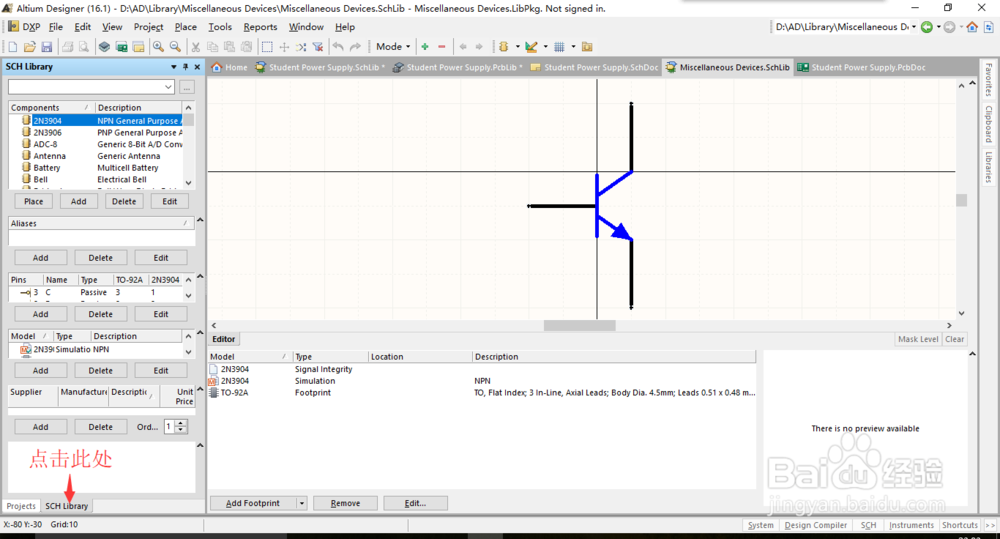

然后点击“SCH Library”

8/22

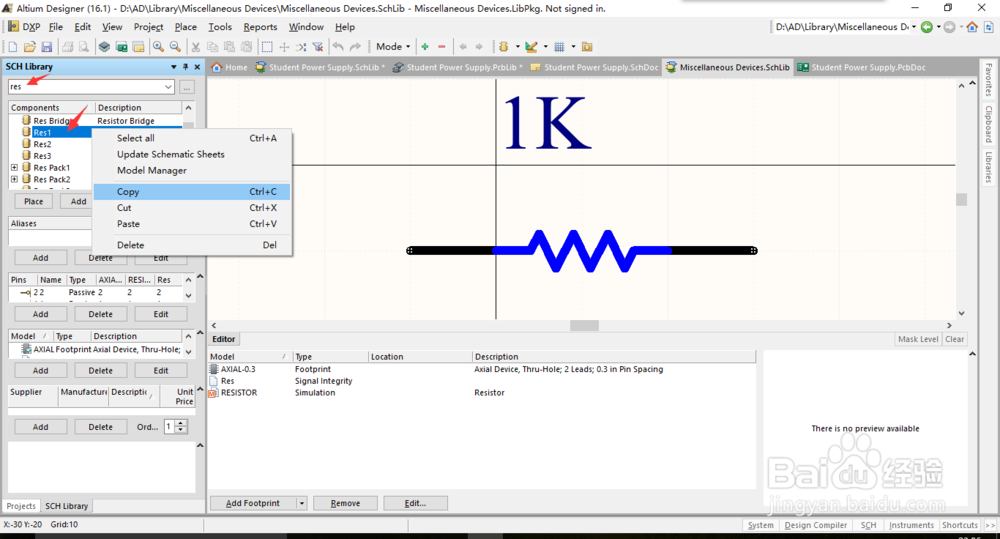

然后可以在里面查找自己需要的元件，点击鼠标右键并复制

9/22

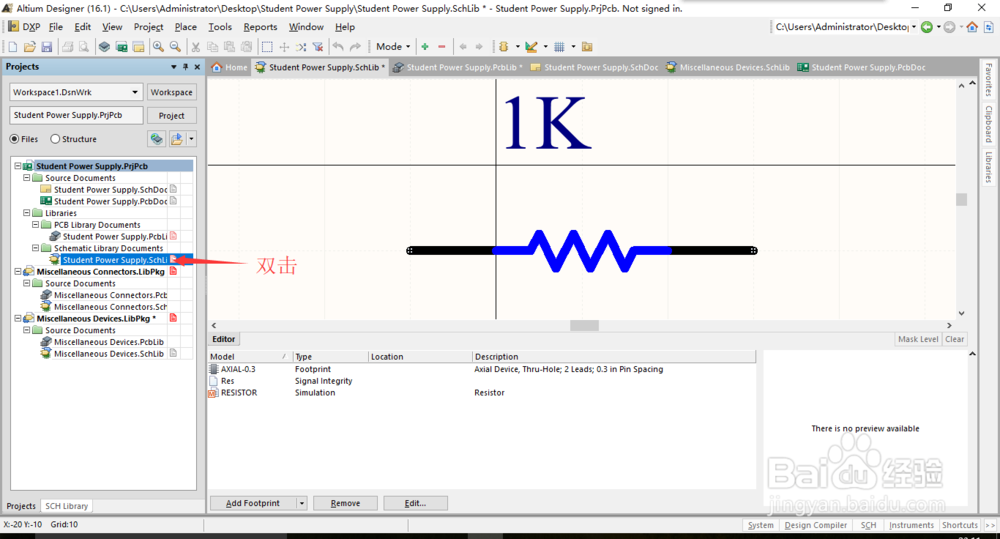

然后先点击projects返回，再双击自己的原理图库

10/22

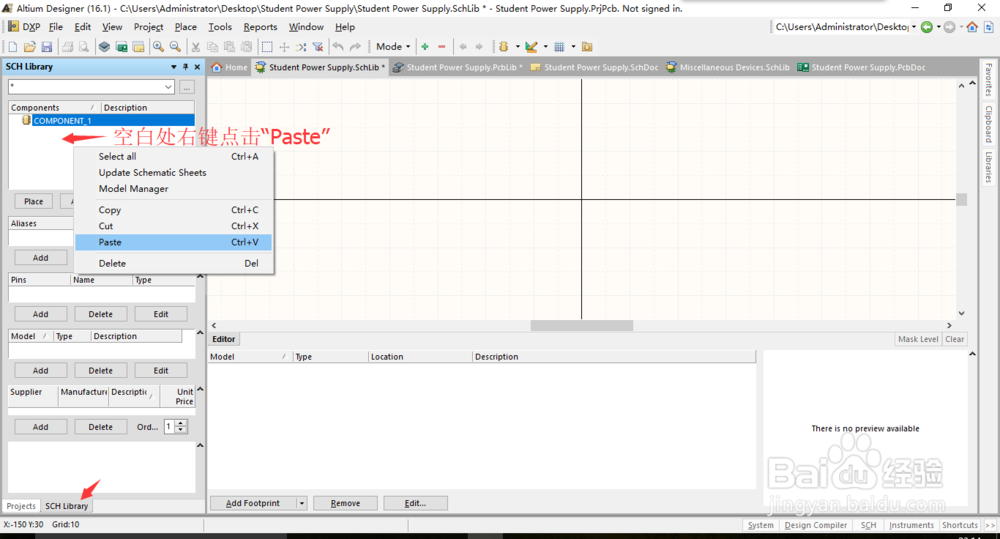

点击“SCH Library”后，在空白处右键然后点击“Paste”

11/22

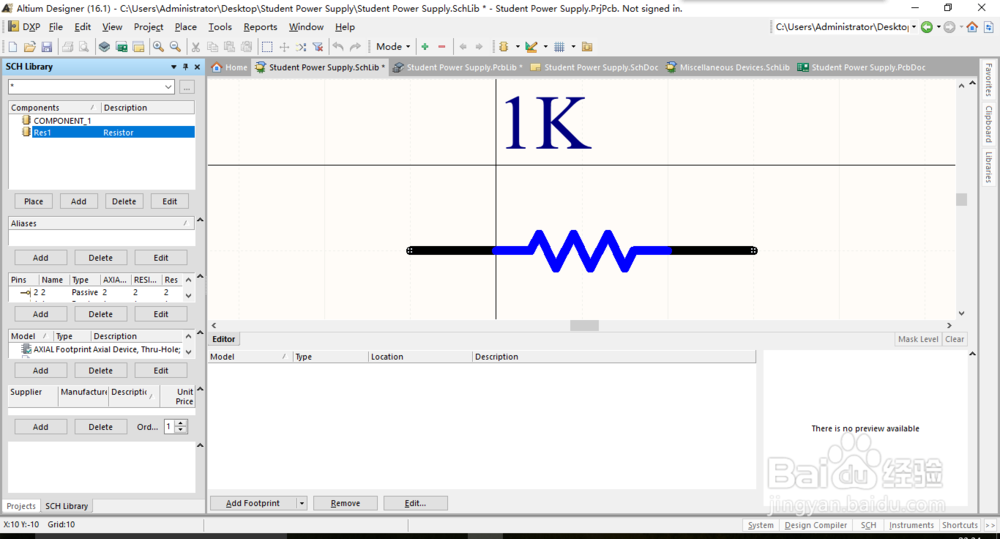

复制好之后就可以在自己的原理图库中看到

12/22

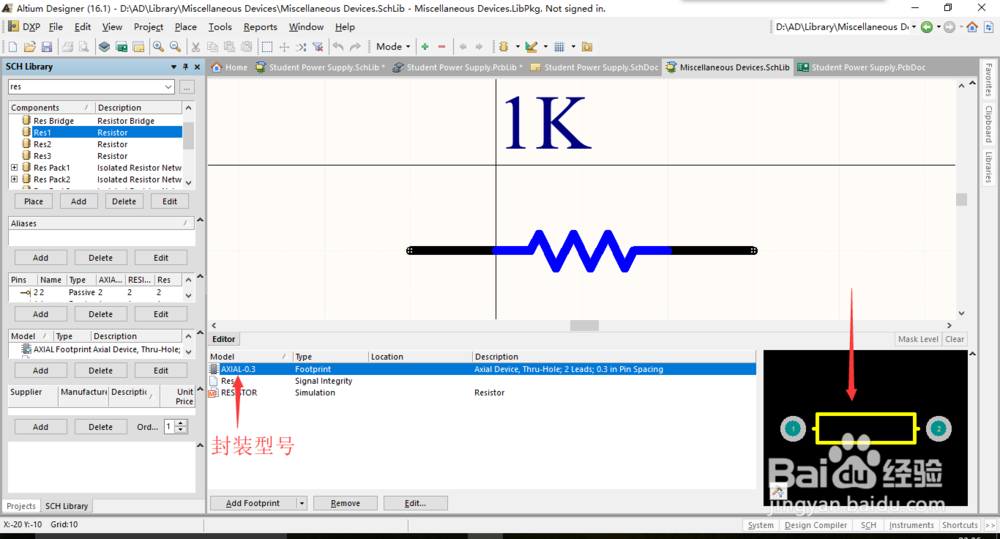

回到打开的原理图库，找到被复制元件的封装型号，看到的是对应的PCB封装

13/22

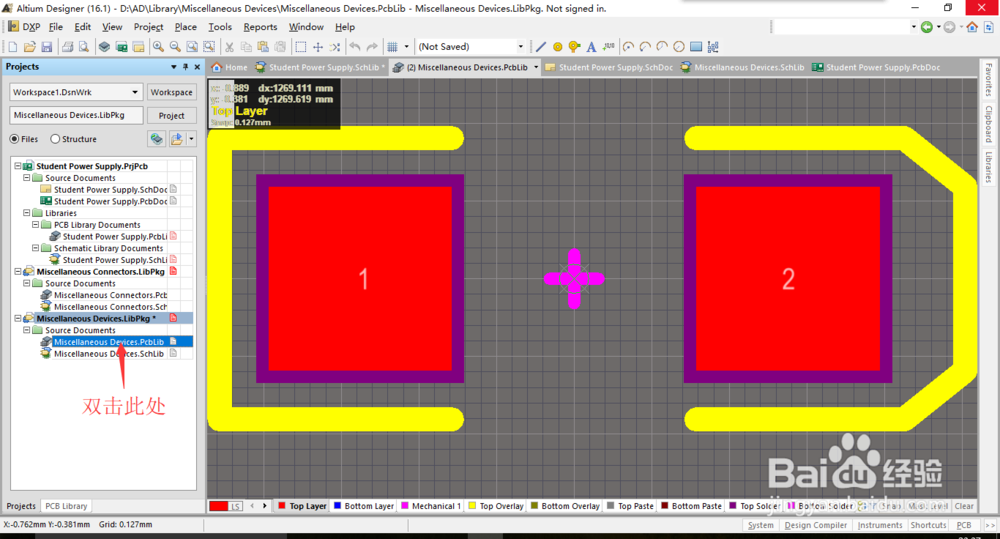

找到打开的PCB库

14/22

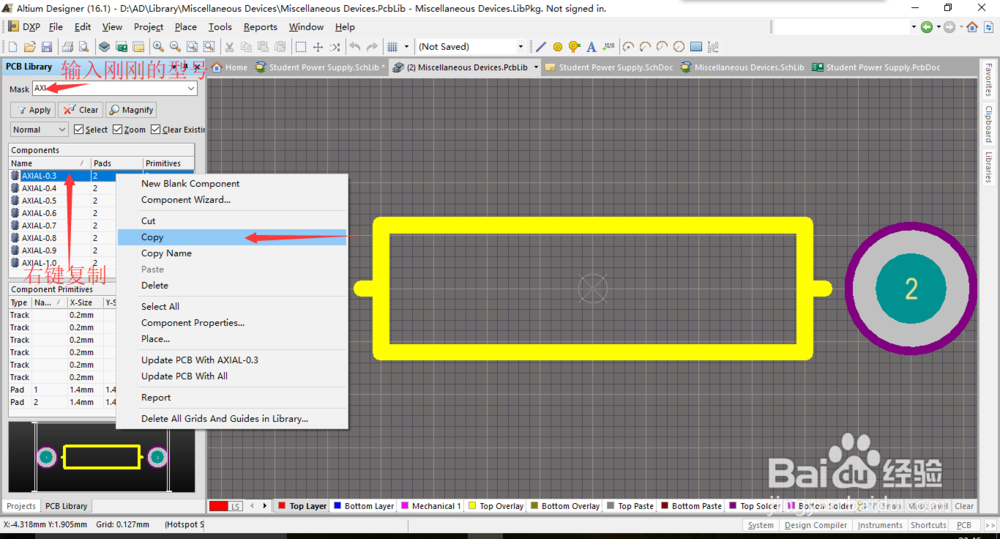

按照封装型号找到这个元件的PCB封装，复制

15/22

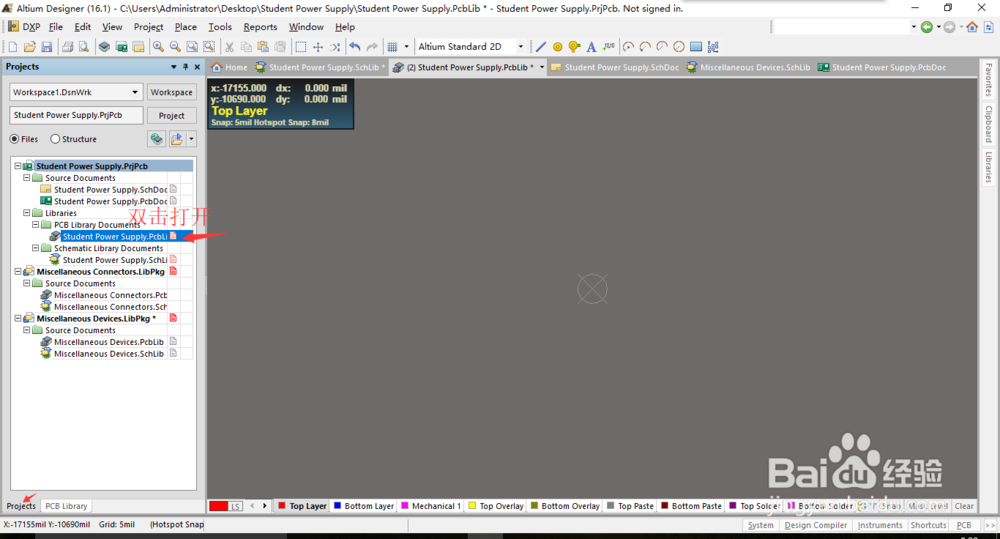

双击打开自己的PCB库

16/22

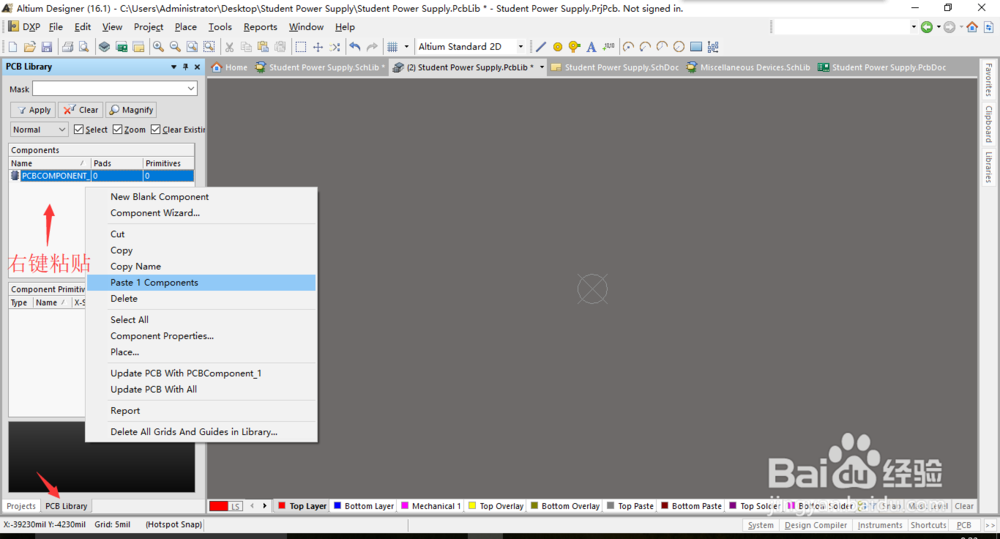

在空白处右键粘贴

17/22

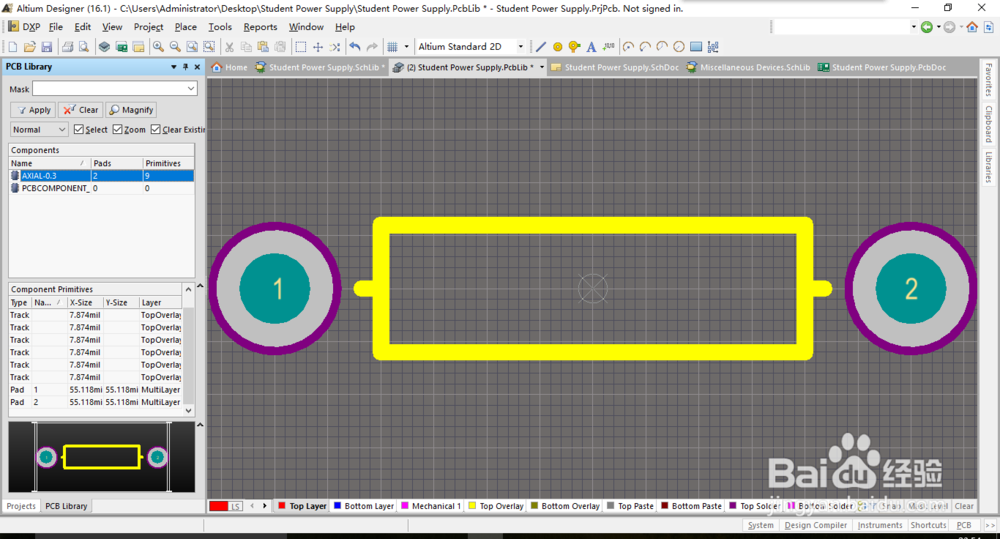

粘贴好后

18/22

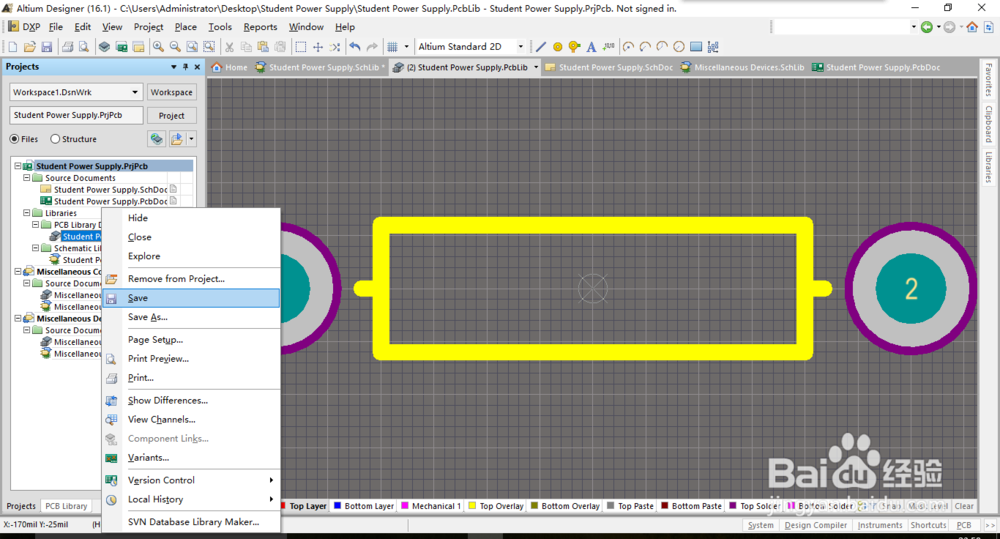

保存好PCB库，这样才能把复制过来的PCB和原理图关联起来

19/22

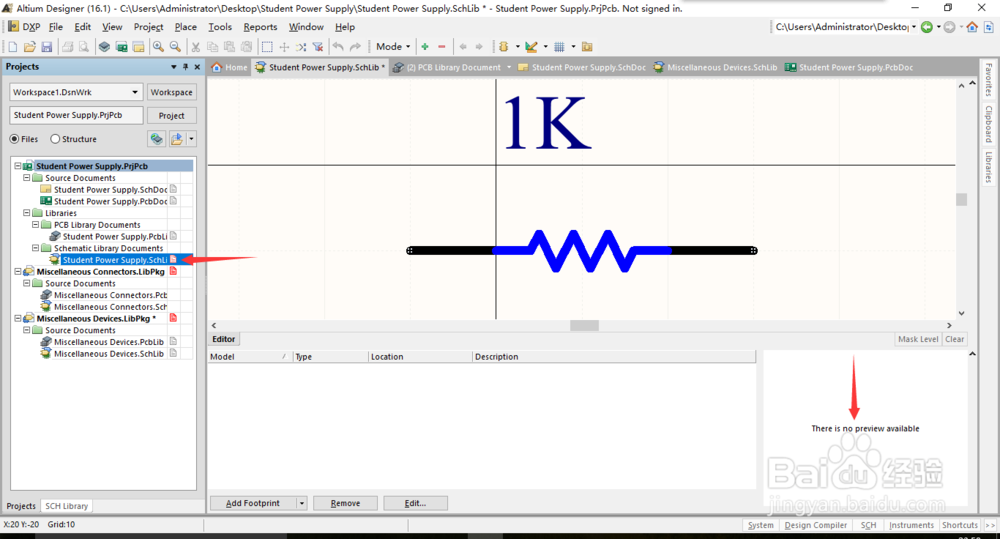

回到自己的原理图库，可以看到原理图没有和PCB图关联起来

20/22

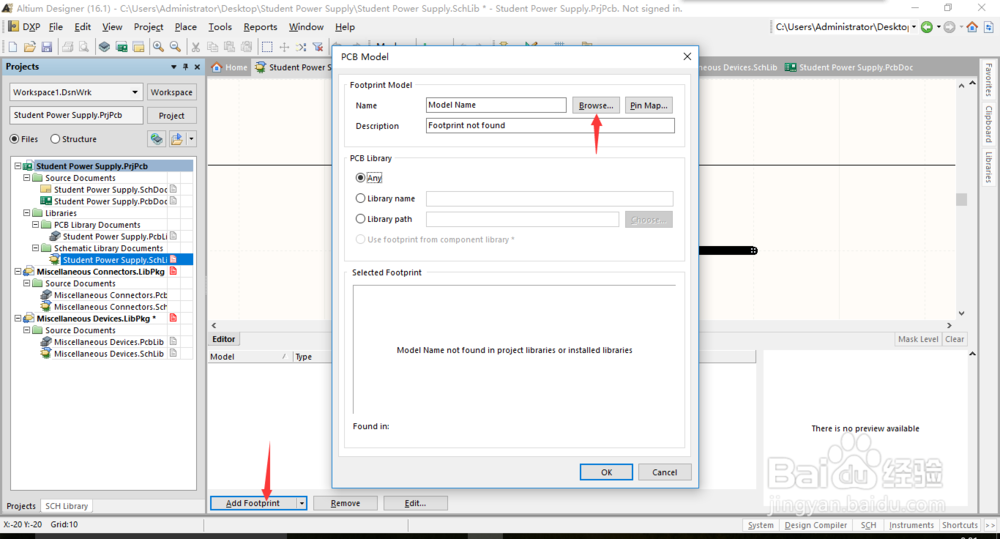

将原理图元件和对应PCB封装关联起来，点击add footprint，弹出关联窗口，点击Browse

21/22

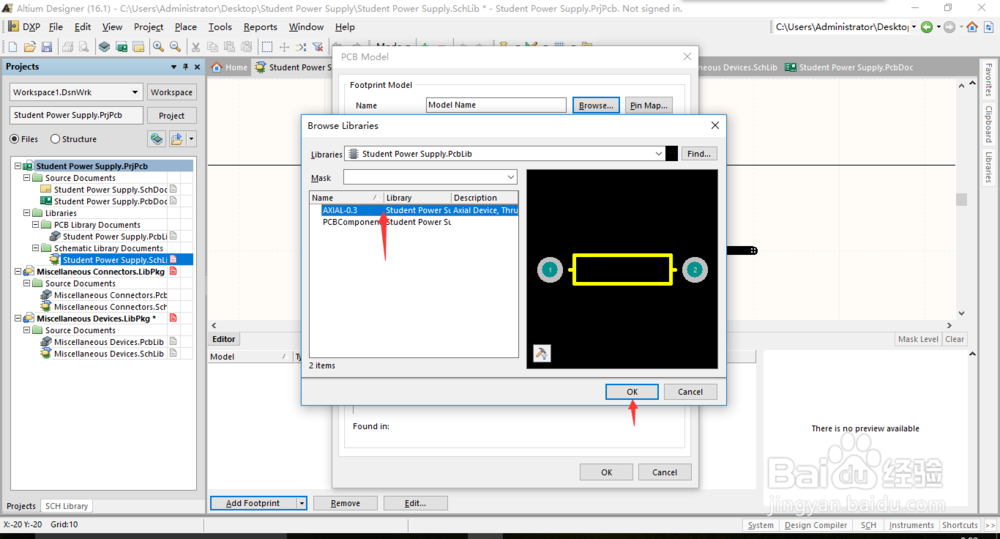

点击browse之后，在左边框中选中对应的PCB，OK

22/22

这样原理图和PCB图就关联起来了
