虽然caxa3D实体设计软件中的设计元素库可以直接调用圆环，但是那不利于我们学习这款软件，所以，这里笔者用原始的方式（旋转）造一个圆环，下面演示具体步骤。工具/原料more电脑caxa3D实体设计2018软件方法/步骤1/9分步阅读

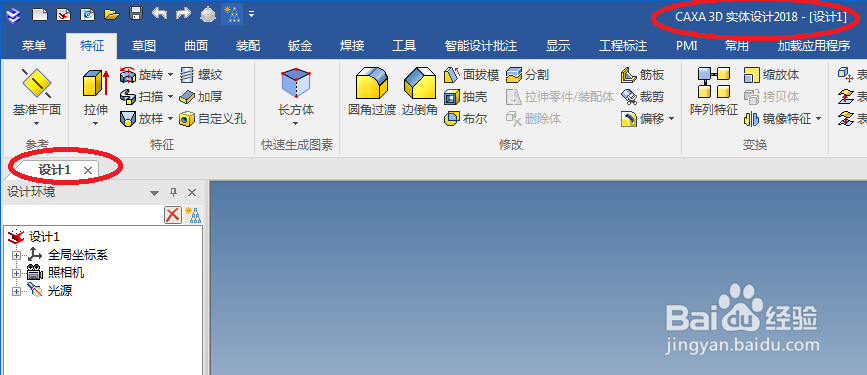

如下图所示，

打开caxa3D实体设计软件，

新建一个空白模板的设计环境，

文件名默认为“设计1”

2/9

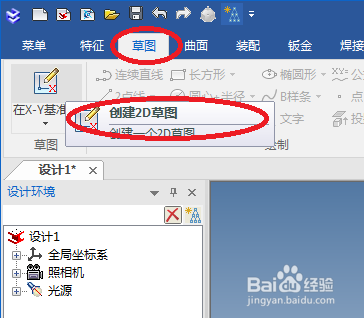

如下图所示，

这里分两步走，

1、点击标题栏中的“草图”，

2、点击工具栏中的“草图”图标，创建一个2D草图。

3/9

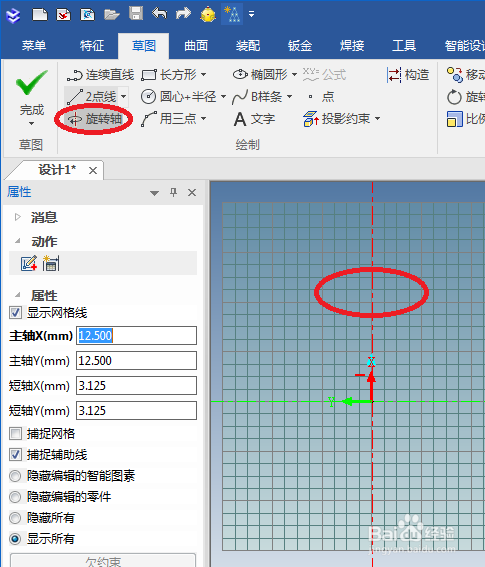

如下图所示，

这一步主要是画“旋转轴”。

1、点击工具栏中的“旋转轴”图标，激活“旋转轴”命令，

2、在草图区域先点击左边原点，然后画一条纵向的旋转轴。

4/9

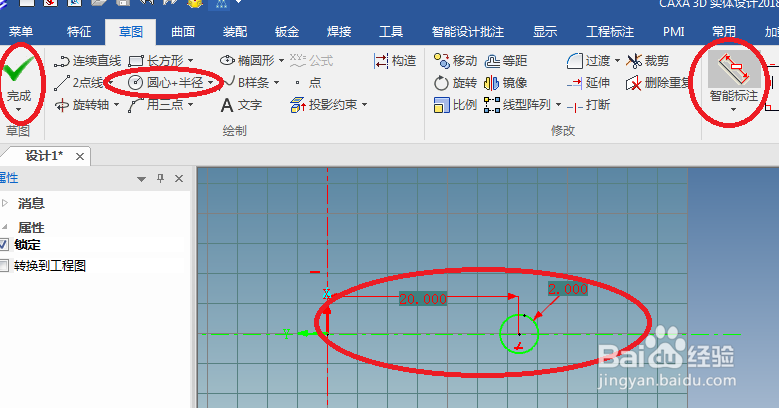

如下图所示，

这一步的操作稍微多一点，

但也不是特别多。

1、点击工具栏中的“圆心+半径”图标，

2、在草图区域中的X轴上任一点画一个圆，

3、点击工具栏中的“智能标注”图标，激活该命令，

4、标注圆半径为2，圆心距离坐标原点20，

5、点击工具栏中的“完成”图标，完成并退出草图。

5/9

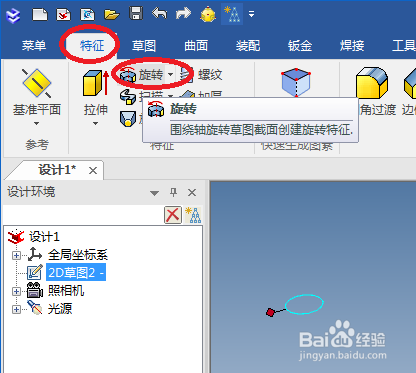

如下图所示，

1、点击标题栏中的“特征”，

2、点击特征工具栏中的“旋转”。

6/9

如下图所示，

见软件左边的“属性”，

点击“新生成一个独立的零件”。

7/9

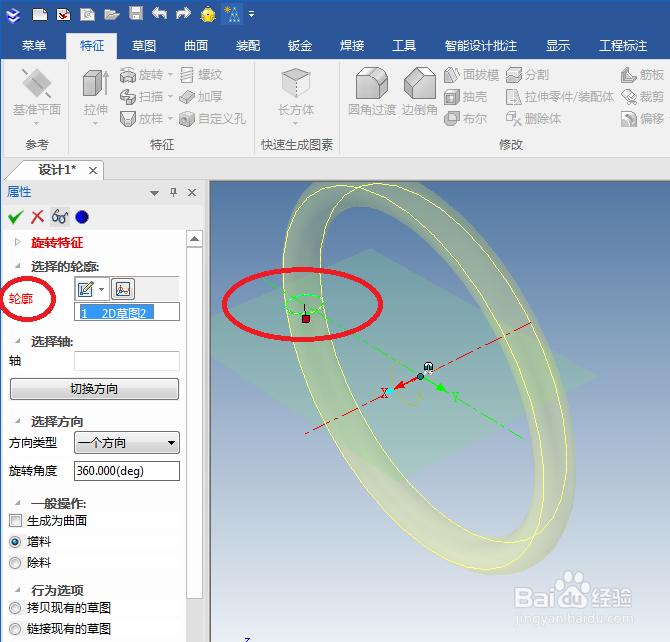

如下图所示，

属性栏有了变化，

出现了“旋转特征”，

并且轮廓一栏自动选择了刚刚画的草图，

看着预览的效果，

这就是我们要的圆环。

8/9

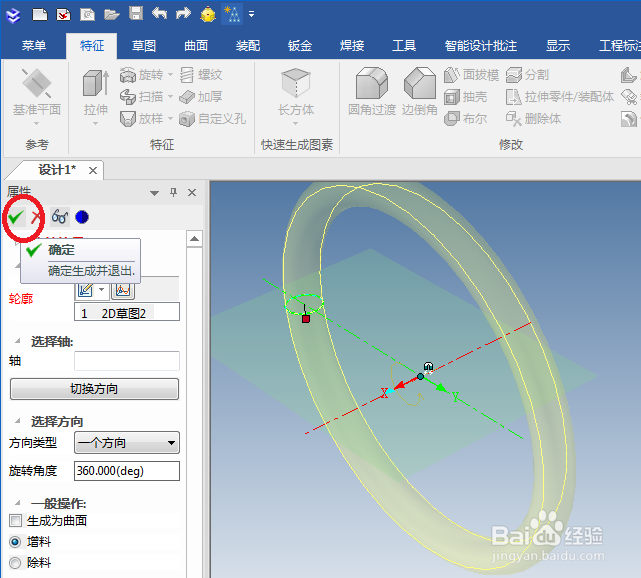

如下图所示，

点击“属性”二字下方的√，

这个√的意思是“确定生成并退出”，

点完它，

我们要的圆环就出现了。

9/9

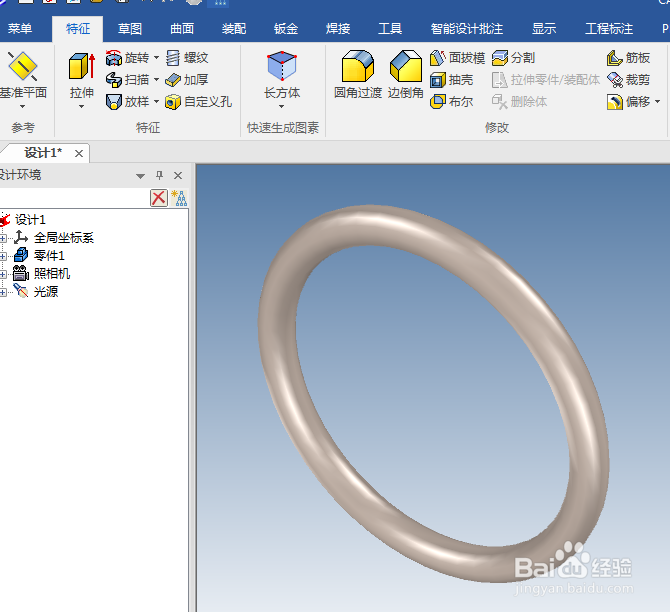

如下图所示，

圆环造好了。
