订阅solidworks中3D草图和扫描特征
来源：网络收集 点击： 时间：2024-02-24【导读】：
Solidworks作图过程中有时候需要三维空间内画特征，例如一些管件，这时候需要3D草图配合扫描特征来实现。工具/原料more电脑solidworks方法/步骤1/9分步阅读
2/9
3/9
4/9
5/9
6/9
7/9
8/9
9/9
注意事项
第一步如图所示打开solidworks零件。

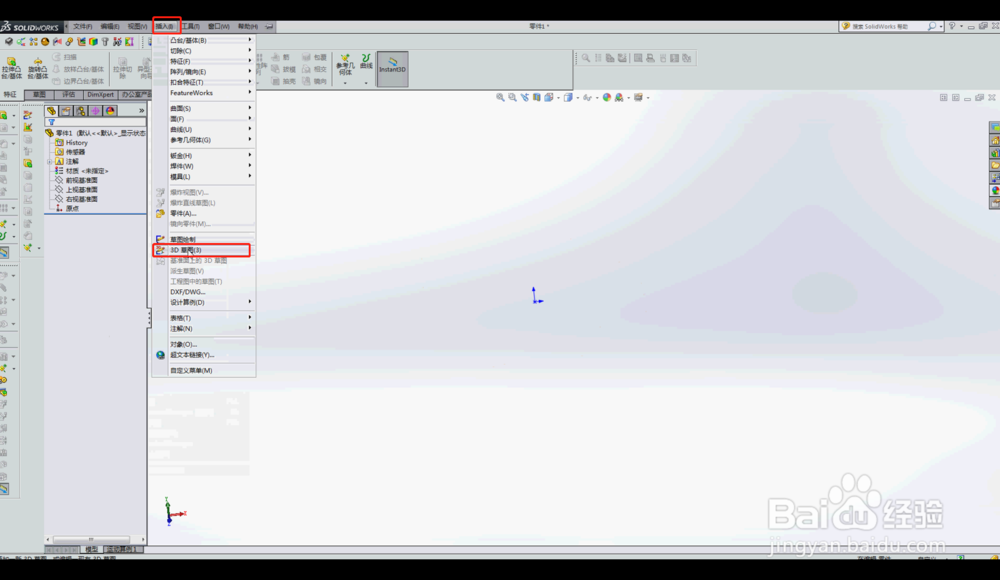

2/9第二步如图所示点击“插入——3D草图”。

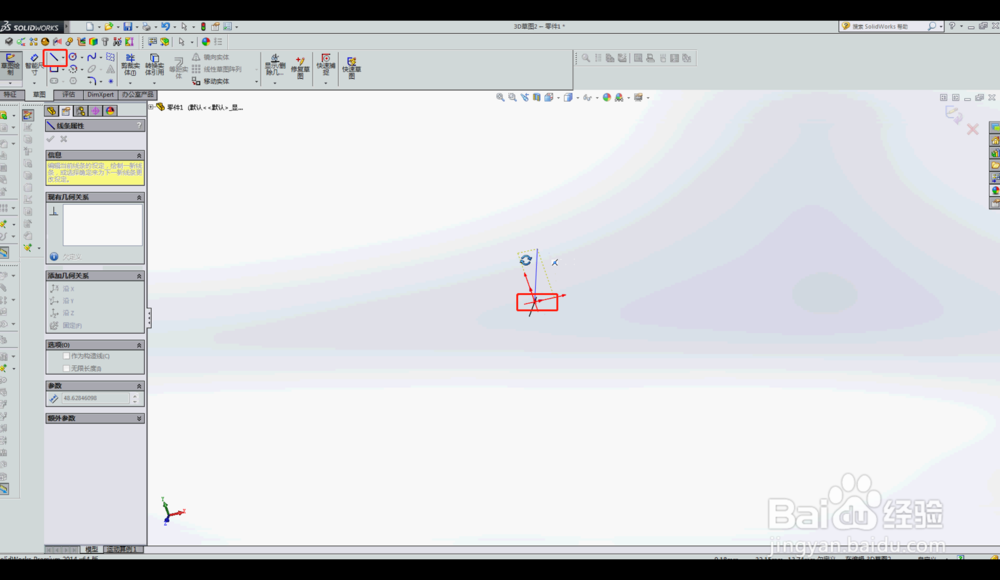

3/9第三步如图所示以原点为起点开始画直线。（实际中要记好参照起点，因为扫描时需要轮廓通过起点的相互关系）

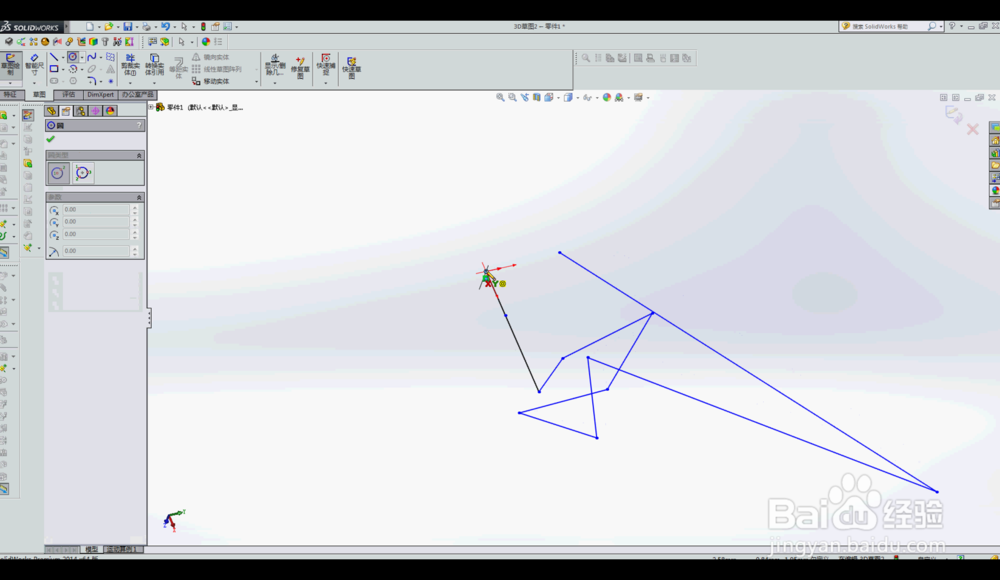

4/9第四步如图所示旋转视图在3维空间画直线，其实每一条线段同上一条直线可以视为一个平面草图来看就简单了；也就是说他是很多个二维草图的集合。

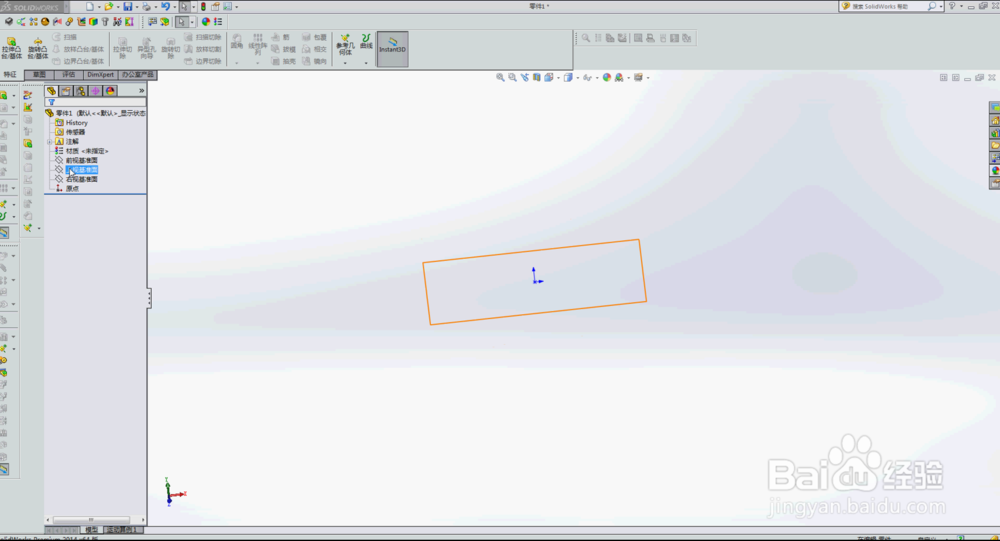

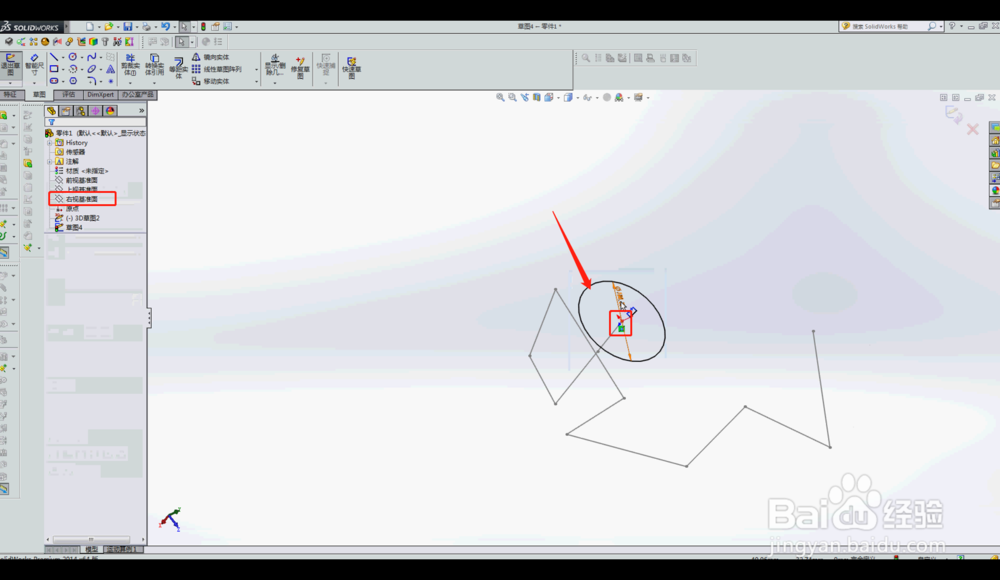

5/9第五步如图所示选择右视基准面画轮廓，圆心为原点；总之保证轮廓通过路径就可以。

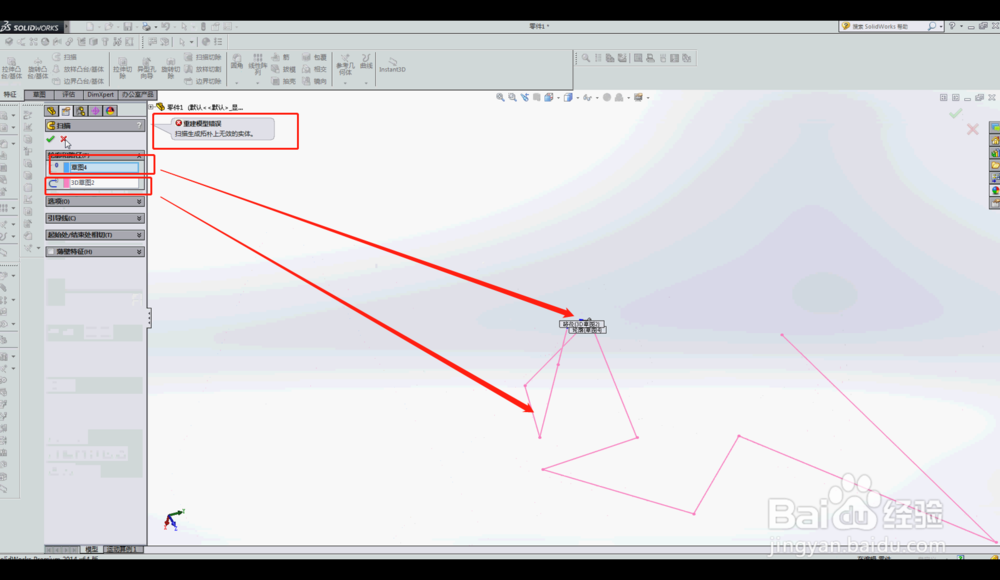

6/9第六步如图所示选择特征内的扫描切除，并选择轮廓和路径，提示“扫描生成拓补上无效的实体”，从而不能完成扫描。更改下路径“3D草图”就没问题了。（扫描特征就相当于用无数个圆沿着路径堆叠）

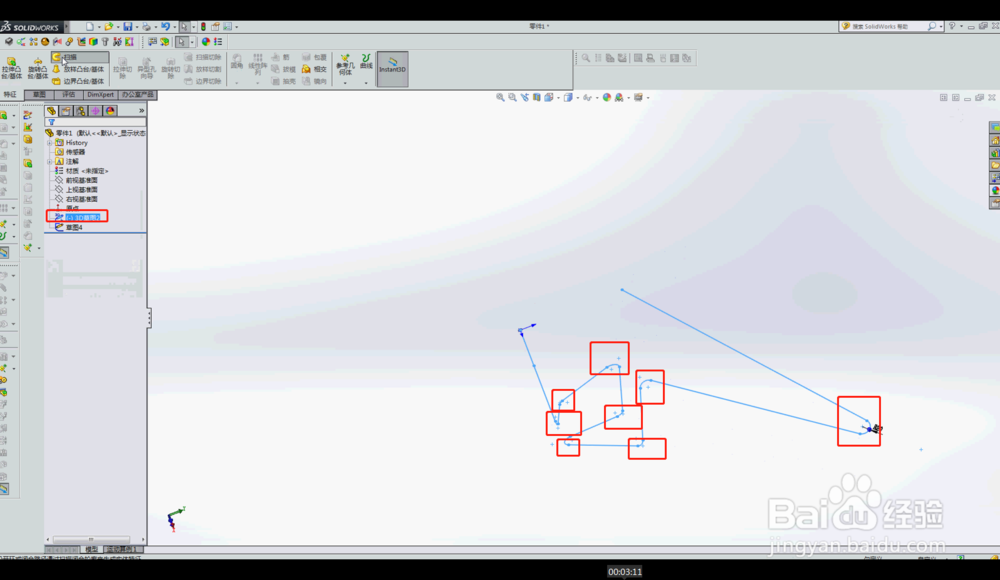

7/9第七步如图所示将路径倒圆角。（相对较大的圆角以保证扫描不冲突）

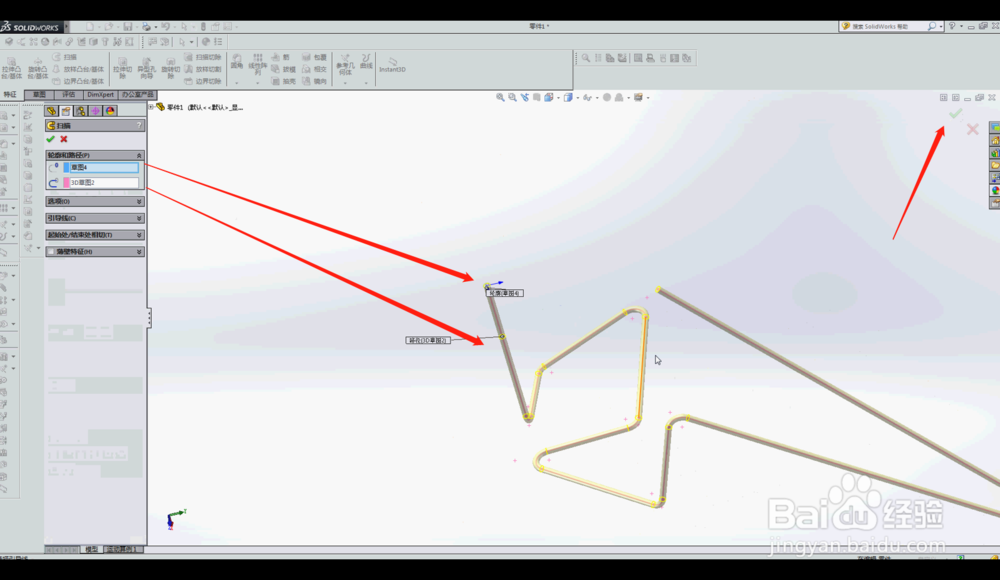

8/9第八步如图所示更改完路径以后重新进行扫描特征。

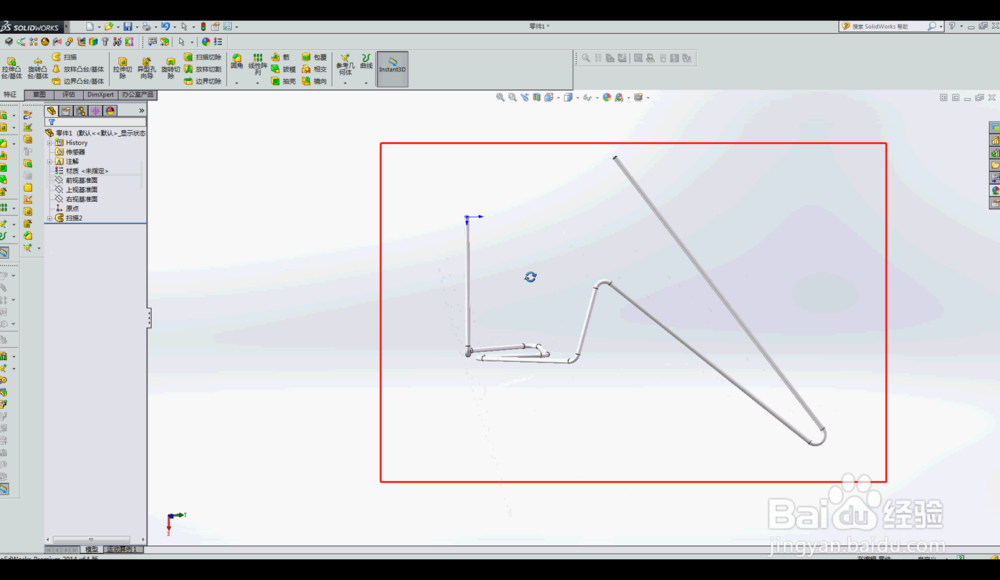

9/9第九步如图所示3D草图的扫描特征完成。
注意事项扫描特征注意点很多。
3D草图多操作，并且看左下角的坐标示意方向，熟悉了就好用了。
