订阅Proe画带钩子拉伸弹簧的方法
来源：网络收集 点击： 时间：2024-02-08【导读】：
Proe创建带钩子拉伸弹簧的方法？工具/原料more电脑方法/步骤1/14分步阅读
2/14
3/14
4/14
5/14
6/14
7/14
8/14
9/14
10/14
11/14
12/14
13/14
14/14
注意事项

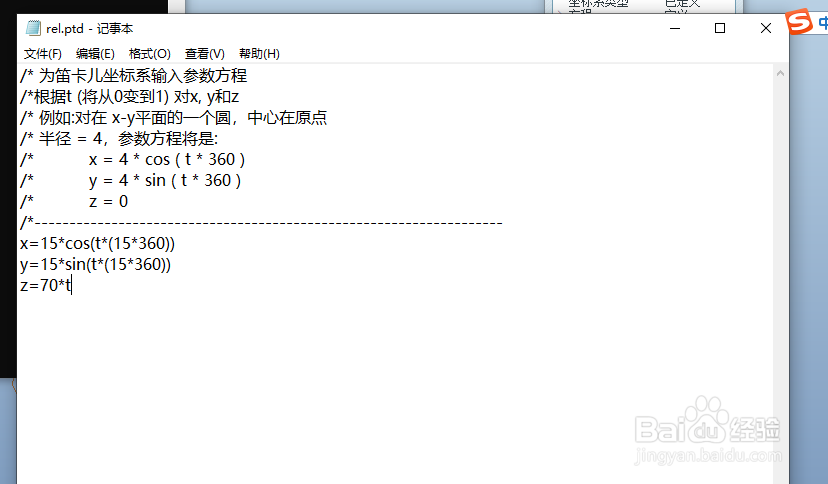

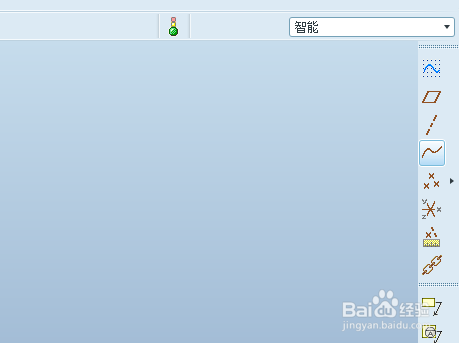

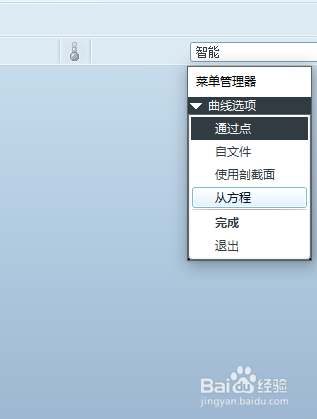

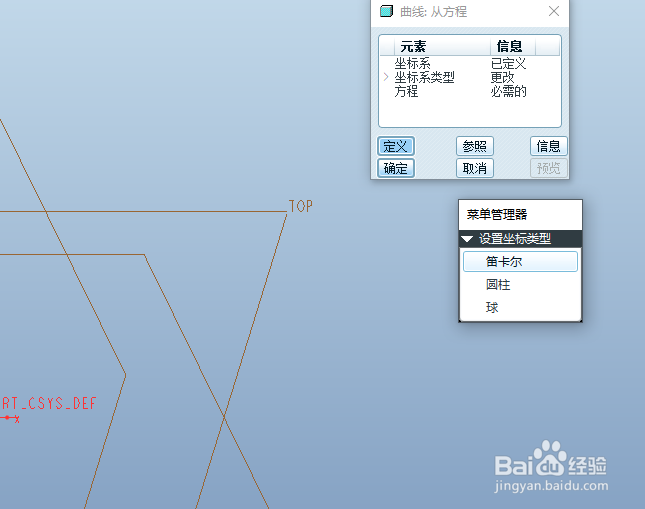

1.首先画出螺旋曲线。点击【插入】-【模型基准】-【曲线】，选择【从方程】-【点击坐标系】-【笛卡尔】，在文本框中输入以下方程：
x=15*cos(t*(15*360))y=15*sin(t*(15*360))
z=70*t
保存后，点击关闭文本框。

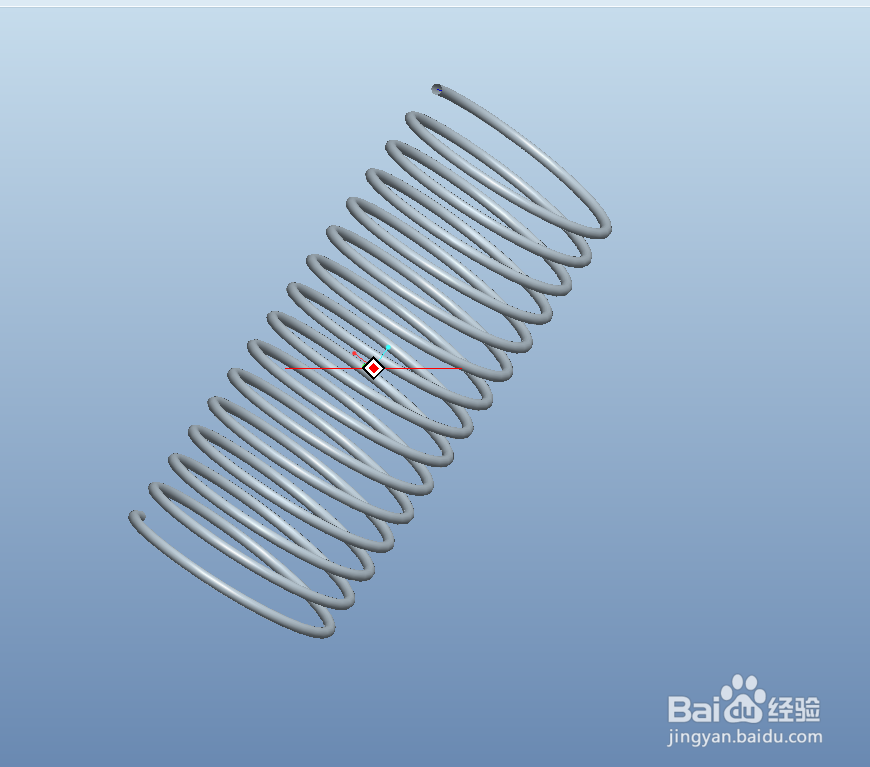

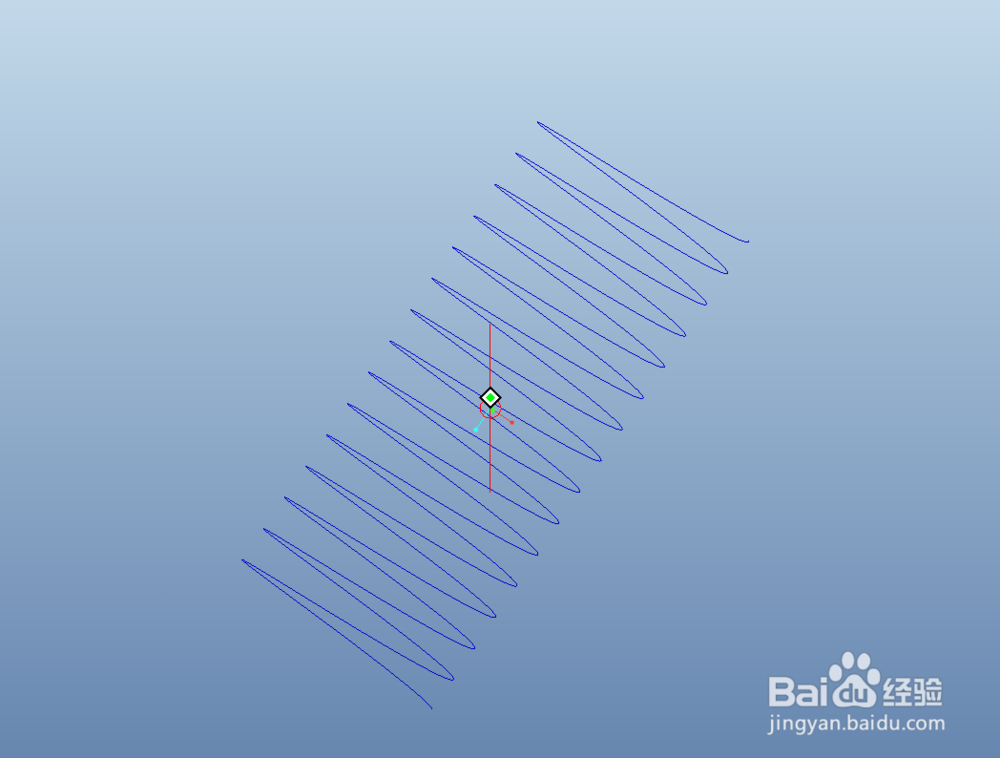

2/14点击【确定】会出现如下的螺旋曲线。

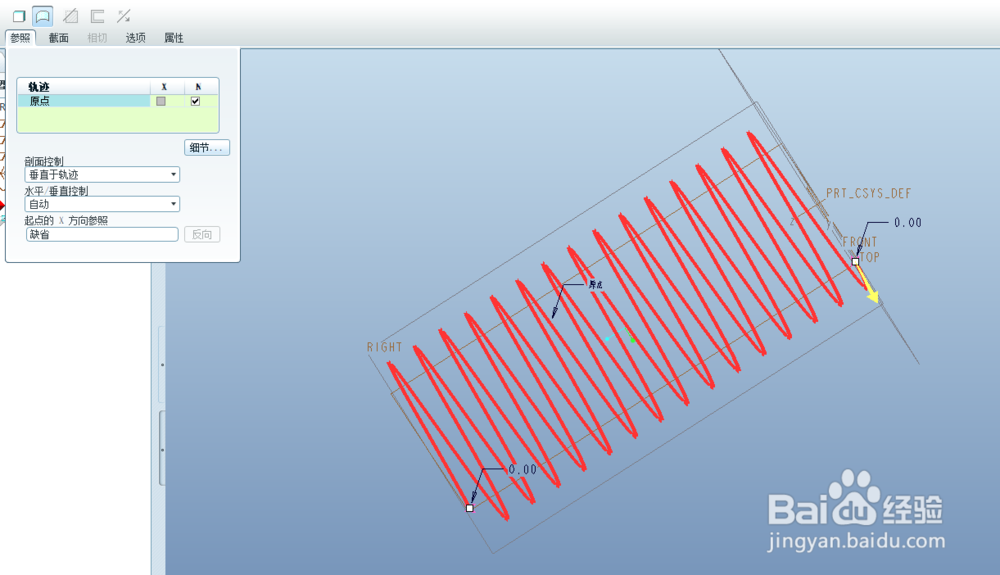

3/142.点击【插入】-【扫描混合】，选择螺旋曲线作为轨迹。

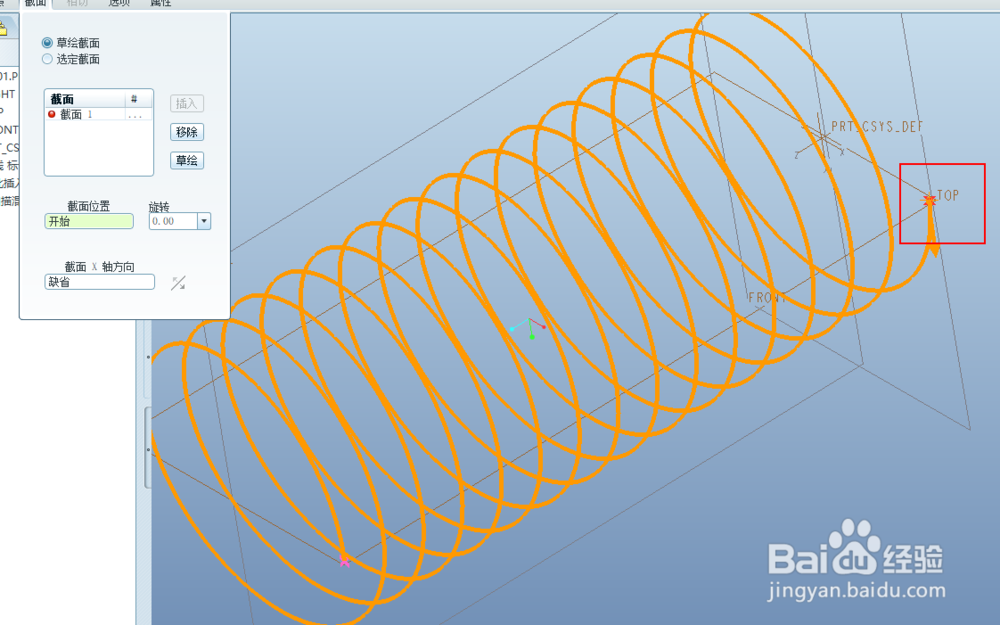

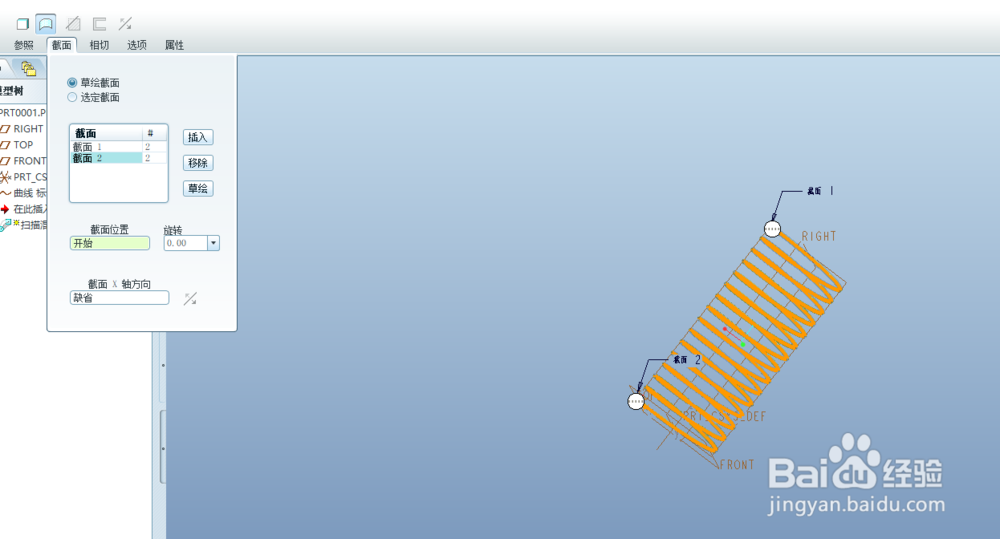

4/14选择【截面】-点击【截面位置】-选择螺旋线的一端。如图。点击那个正方形图标使创建的模型是一个实体。

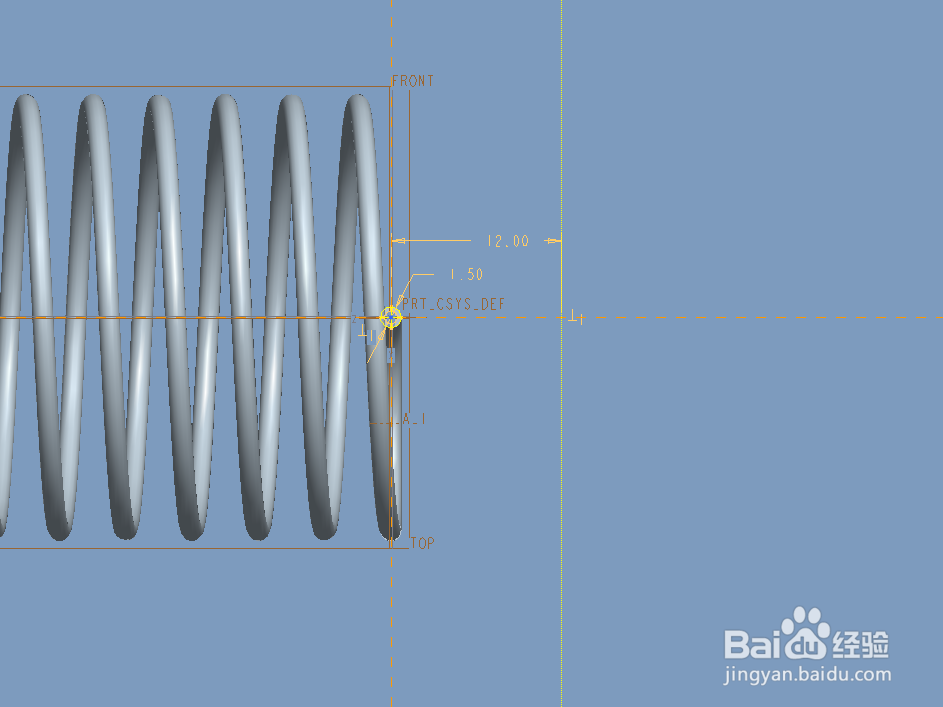

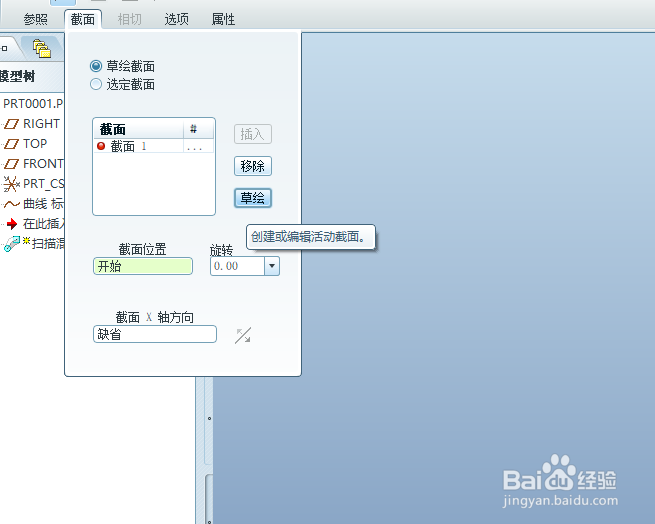

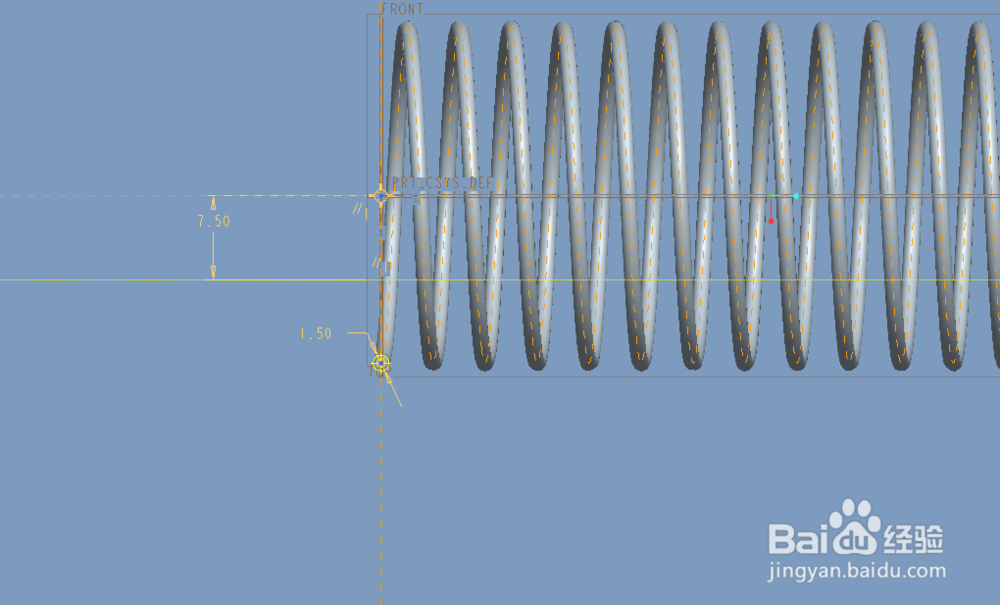

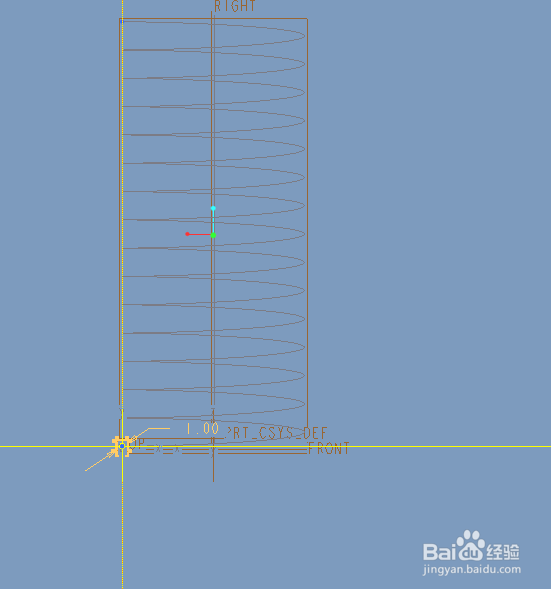

5/14点击【草绘】，进入草绘环境，绘制簧丝的剖面。

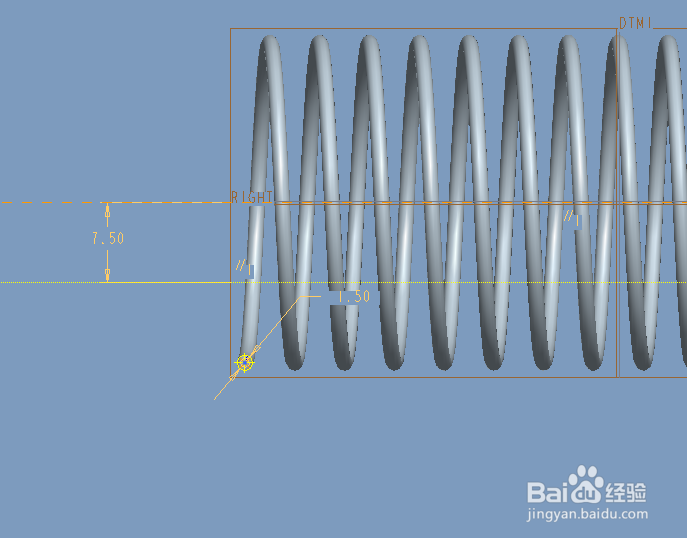

6/143.绘制完点击勾号。再绘制另一端。点击【插入】，选择螺旋线的另一端，再点击草绘绘制另一端。

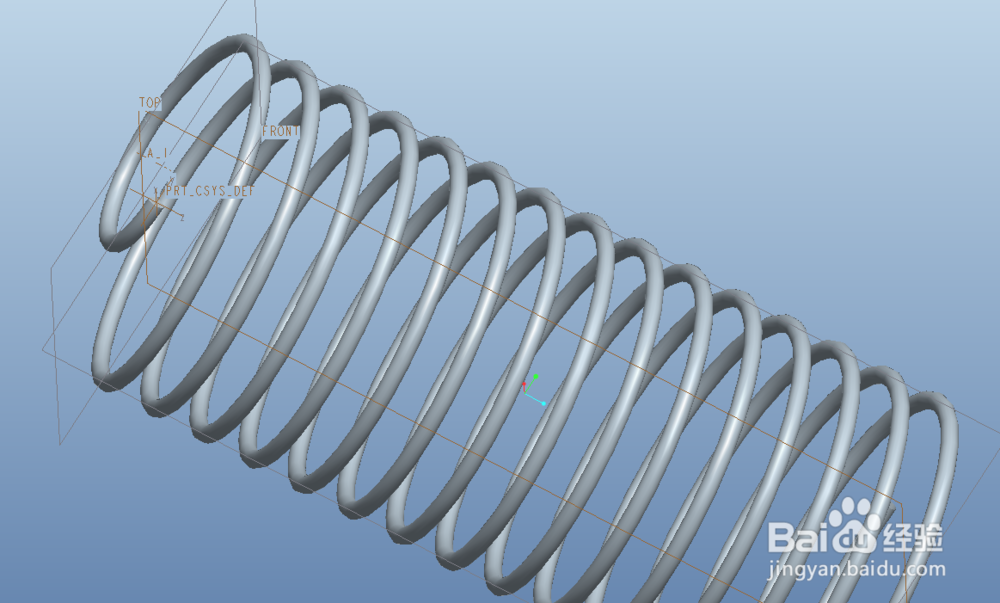

7/14点击勾号。
8/144.创建钩子。通过两次旋转创建。

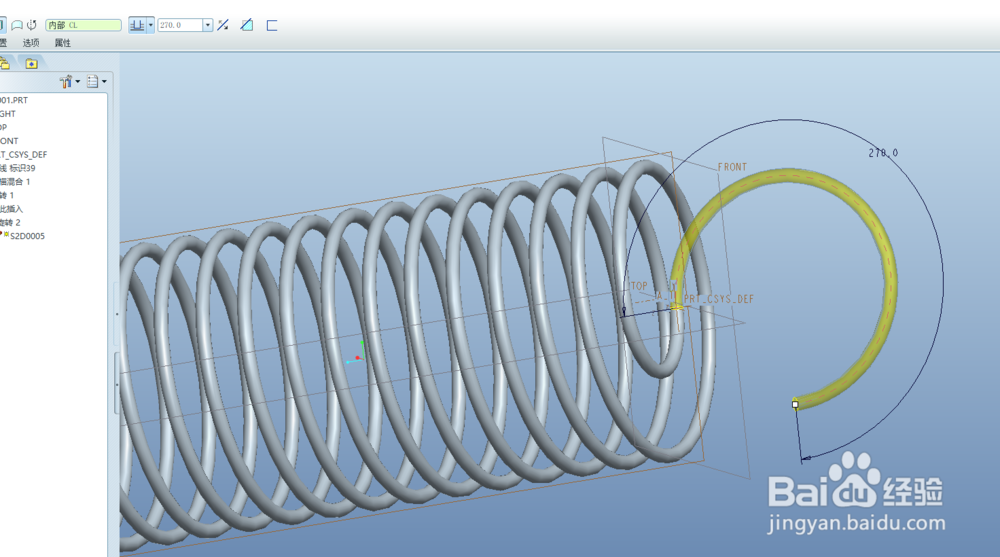

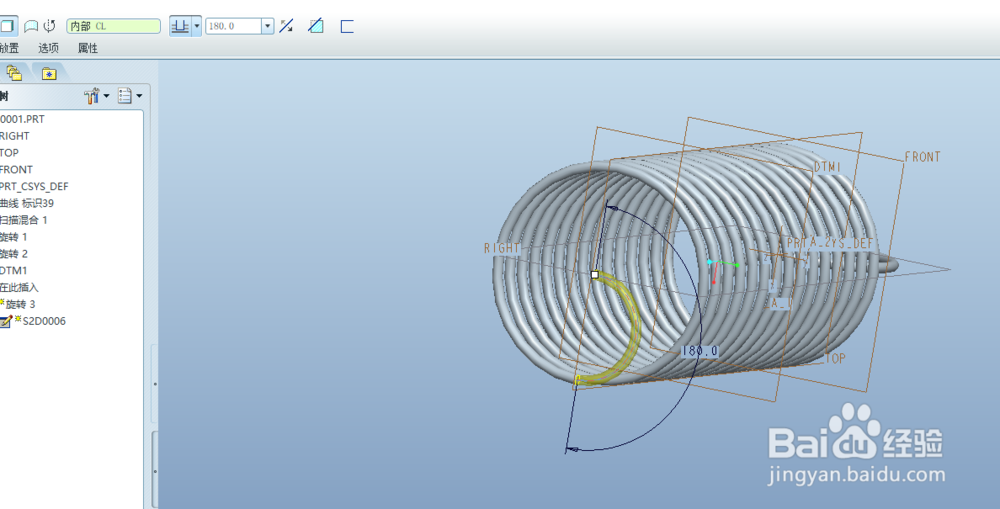

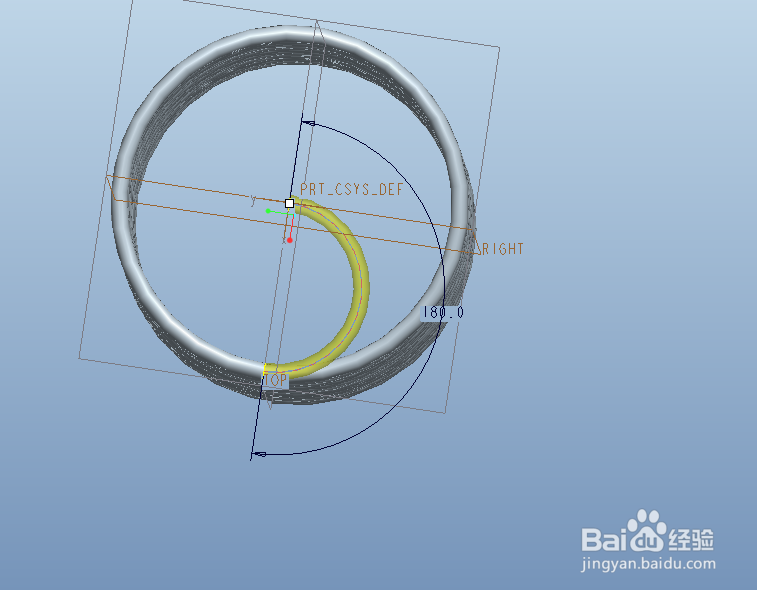

1）点击【旋转】，创建第一段钩子。
9/142）创建第二段钩子。点击【旋转】

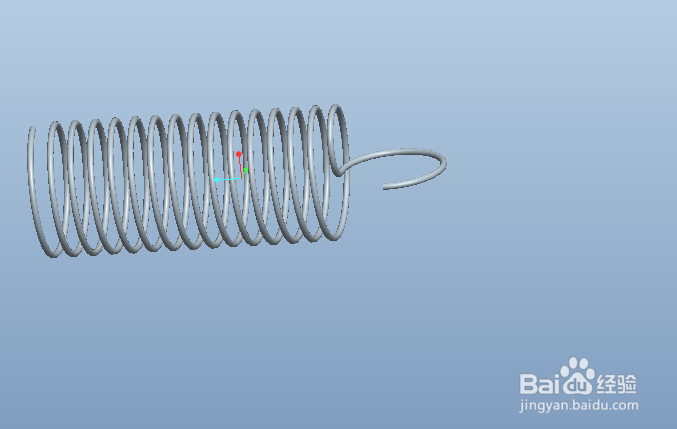

10/14完成。
11/145.创建另一端的第一段钩子。
按上述方法一样制作

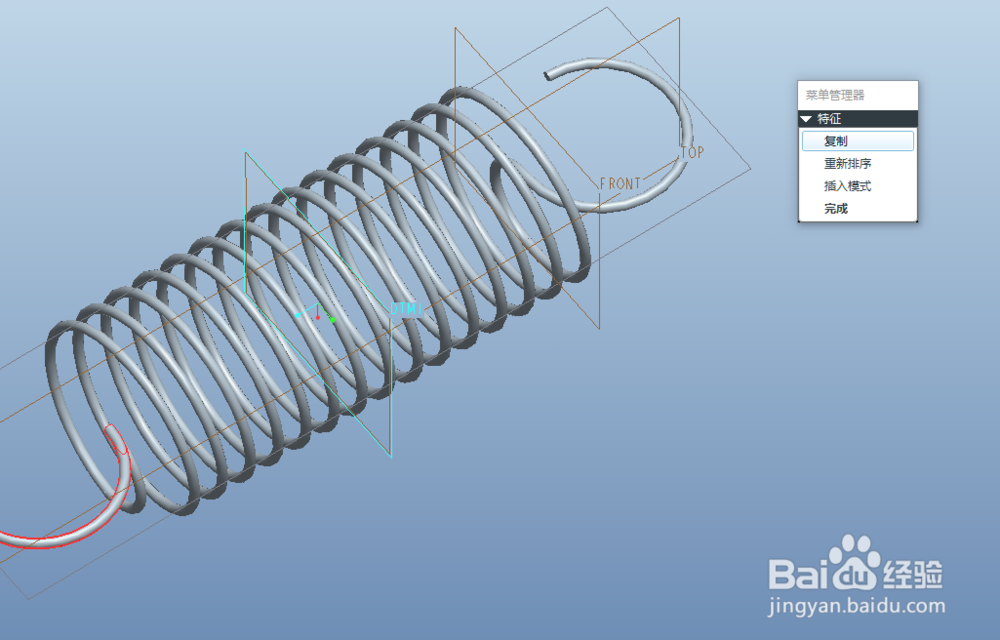

12/14钩子的第二段我们可以使用【特征操作】中的【复制】。

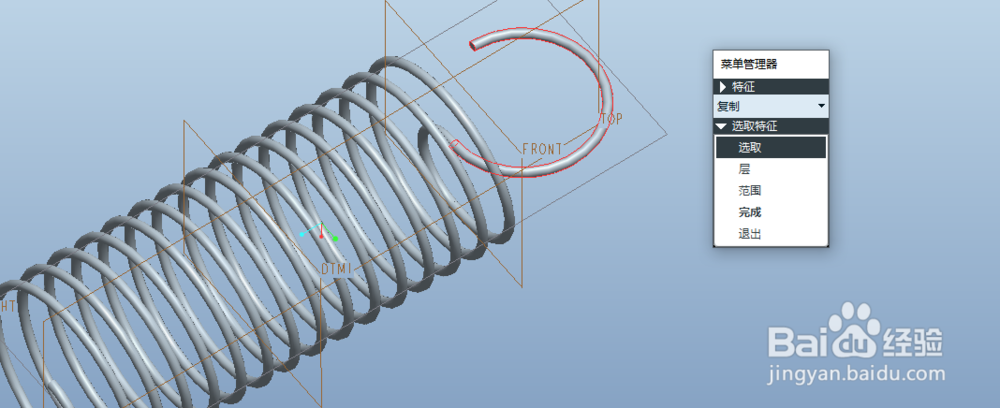

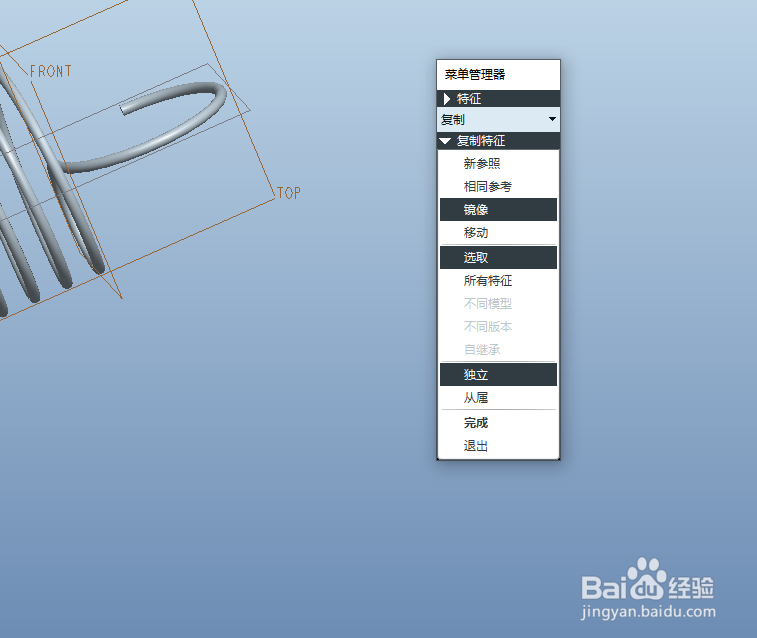

点击【编辑】-【特征操作】-【复制】，旋转【镜像】-【选取】-【独立】（注意：若直接使用普通的镜像，得到的特征不是独立的，在后面无法修改）

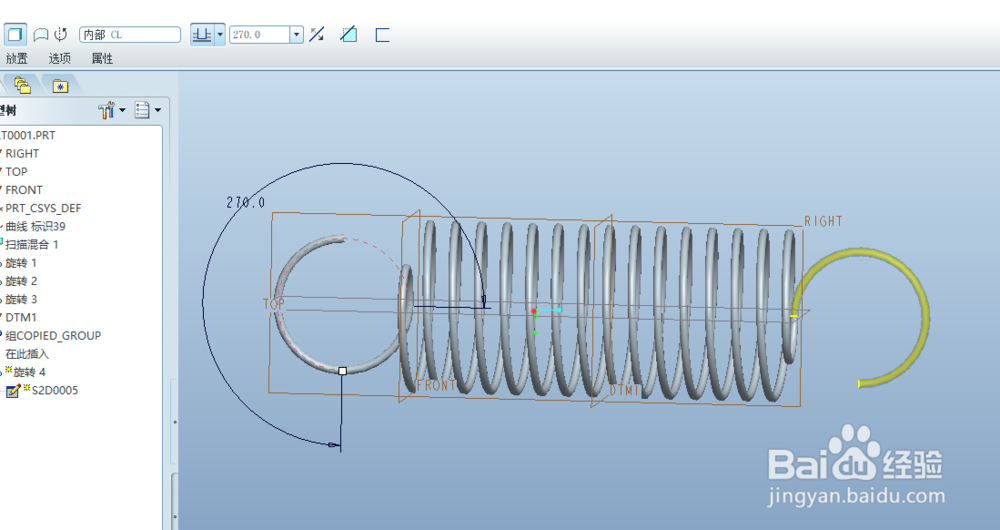

13/14什么鬼？没事，可以修改方向。

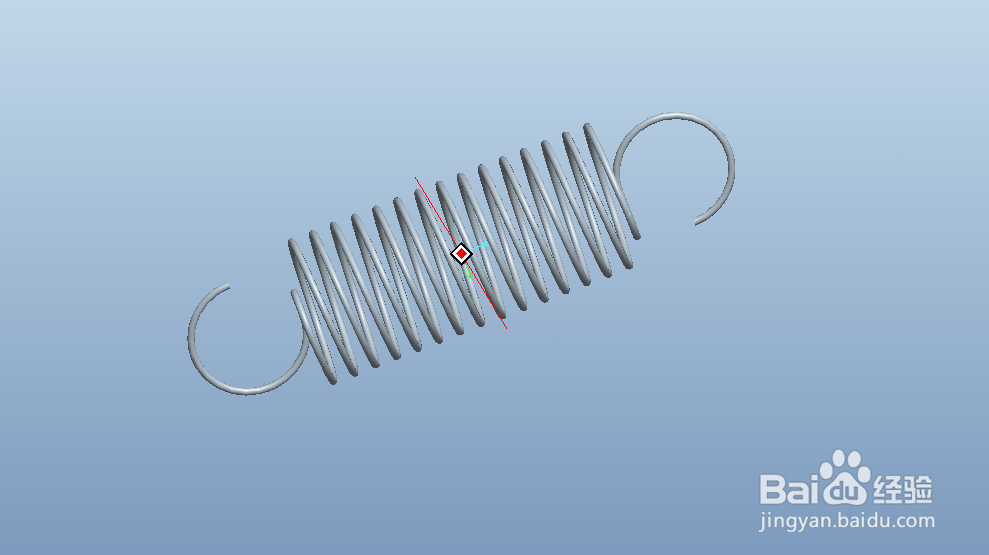

14/146.完成。
注意事项不懂 的可以关注我
