    SolidWorks如何设置不同角度钣金展开折弯系数

    来源:网络收集  点击:  时间:2024-02-24
    【导读】:
    我们在钣金设计过程中,各零件折弯角度不同,其折弯系数设定也不同,下面给大家介绍一下不同角度钣金展开时的折弯系数。品牌型号:SolidWorks软件方法/步骤1/10分步阅读

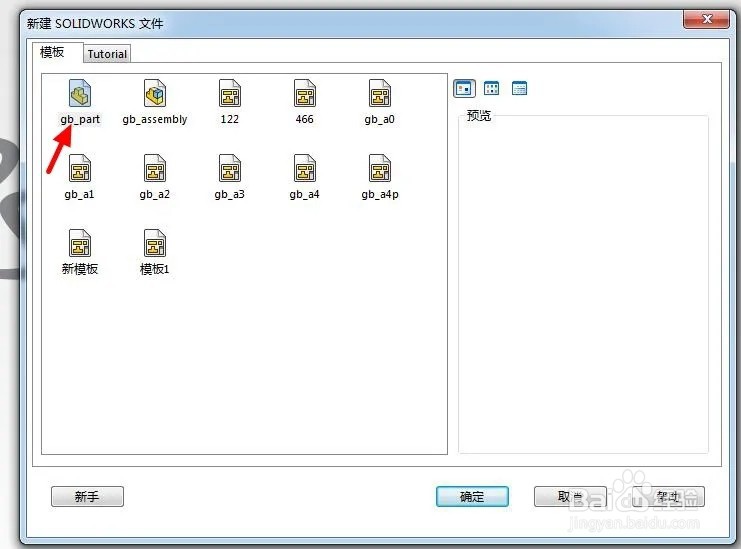

    打开solidworks ,点击新建、选择零件;

    2/10

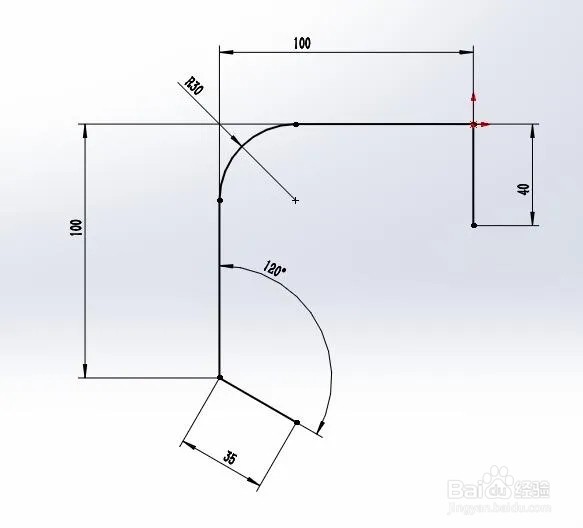

    新建草图如下;

    3/10

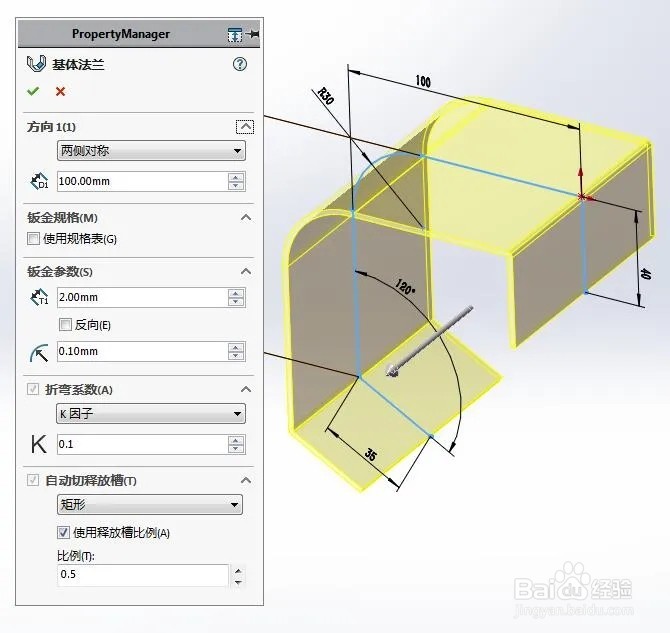

    点击基体法兰,按下图设置参数;

    4/10

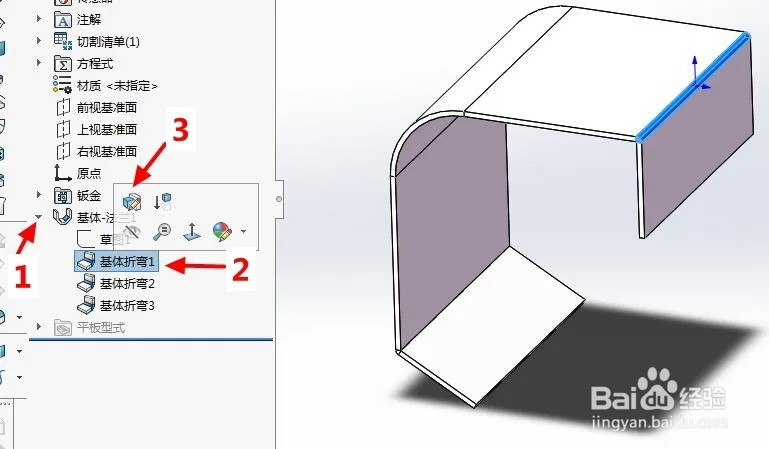

    零件一般有3种折弯角度:90度 、非90度、大圆弧,我们要分别设置折弯系数,点击下图1处的下拉箭头,再点击2处的“基体折弯1”,右侧蓝色显示为90度折弯;

    5/10

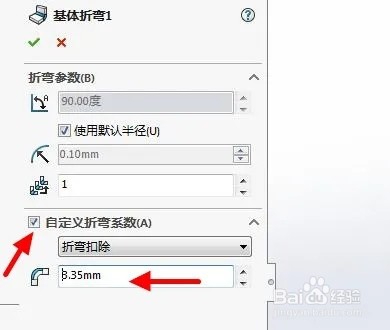

    点击上图3处的编辑特征图标,勾选“自定义折弯系数”,选择“折弯扣除”,输入数值3.35;

    6/10

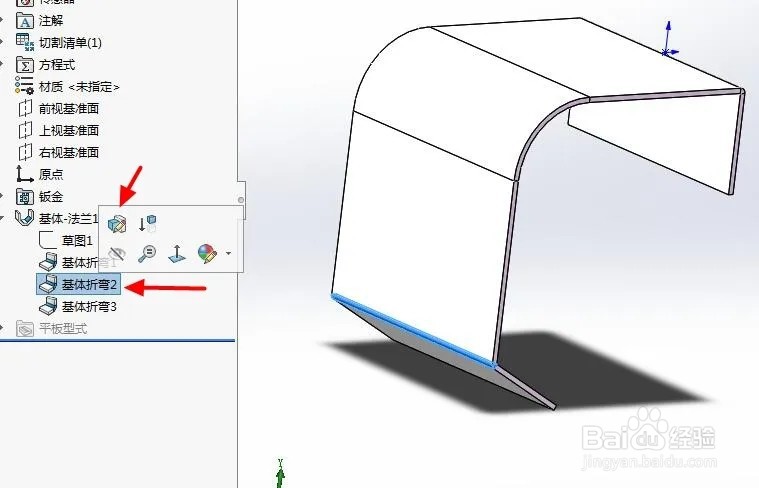

    点击“基体折弯2”,右侧蓝色显示为非90度折弯;

    7/10

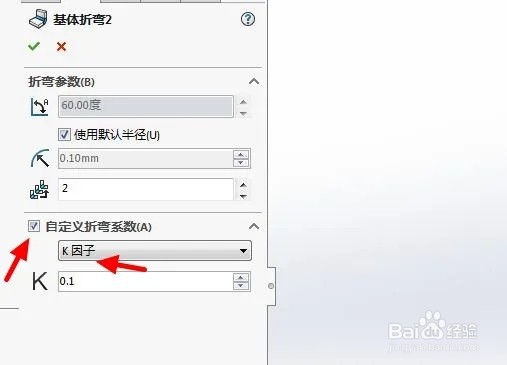

    点击编辑特征图标,勾选“自定义折弯系数”,选择“K因子”,输入数值0.1;

    8/10

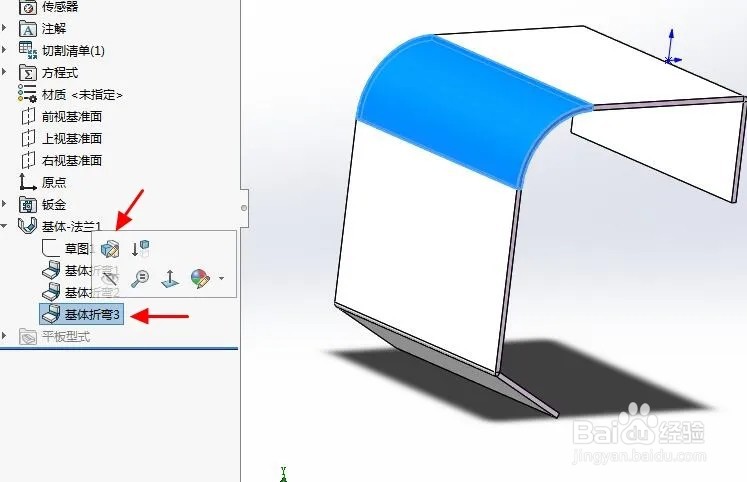

    最后,点击“基体折弯3”,右侧蓝色显示为大圆弧折弯;

    9/10

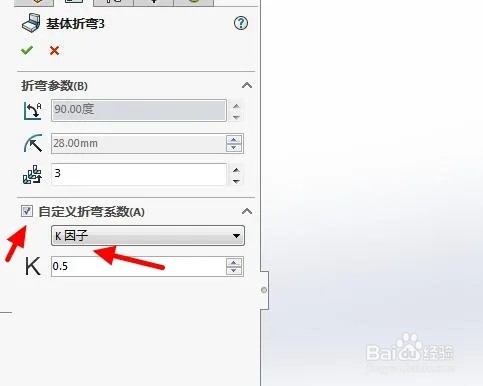

    点击编辑特征图标,勾选“自定义折弯系数”,选择“K因子”,输入数值0.5;

    10/10

    设置完成。

    钣金折弯折弯系数钣金展开
