仪表盘类的图表可以用于指标完成率，或预算额度的使用比例等。通过仪表盘类图表，可以使得商务图更精美。仪表盘类图表可以设定类圆或者半圆形，以下主要说明半圆形仪表盘图表如何制作。工具/原料moreExcle 2010方法/步骤1/15分步阅读

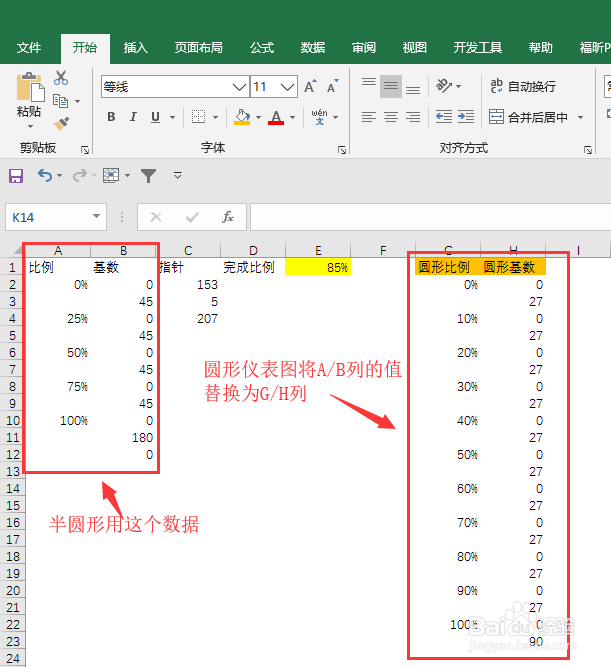

设置数据源，在【A】列输入刻度，在B列输入基数列。

需要注意，【B】列的值合计数应该等于360。

如需要设定圆环形仪表盘图，【A】和【B】列的值分别替换为【G】和【H】列的值。

2/15

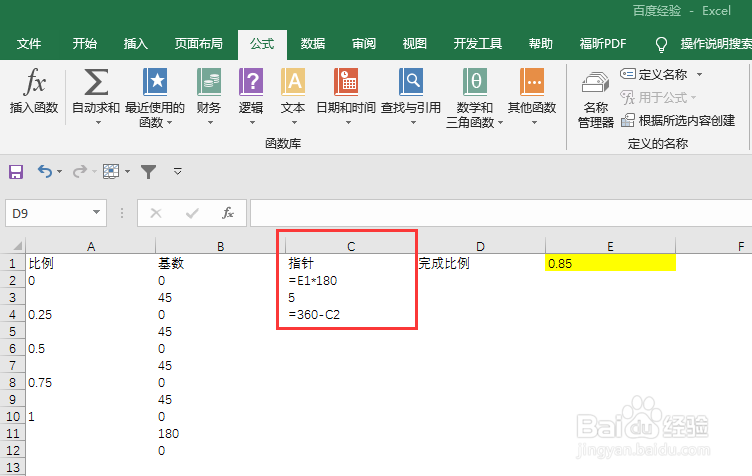

完成比例【E1】单元格根据实际情况进行修改

指针数据源单元格【C2】=E1*180

指针数据源单元格【C3】=5，此单元格表示指针的宽度

指针数据源单元格【C4】=360-C2

3/15

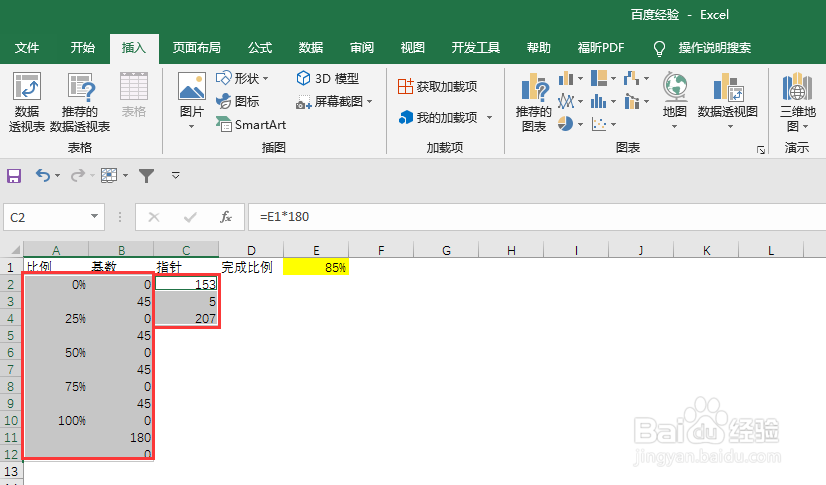

按下键盘【Ctrl】见键，选择数据【A2:B12】和【C2:C4】

4/15

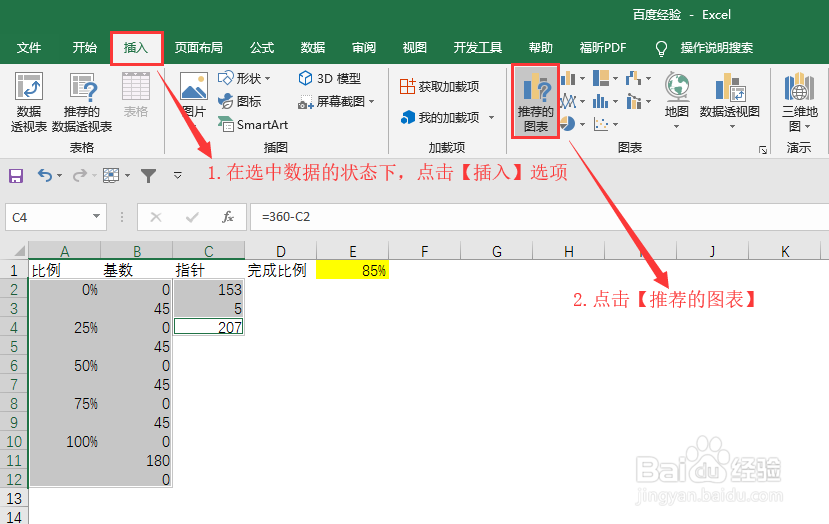

选中数据后，依次点击选项【插入】-【推荐的图表】

5/15

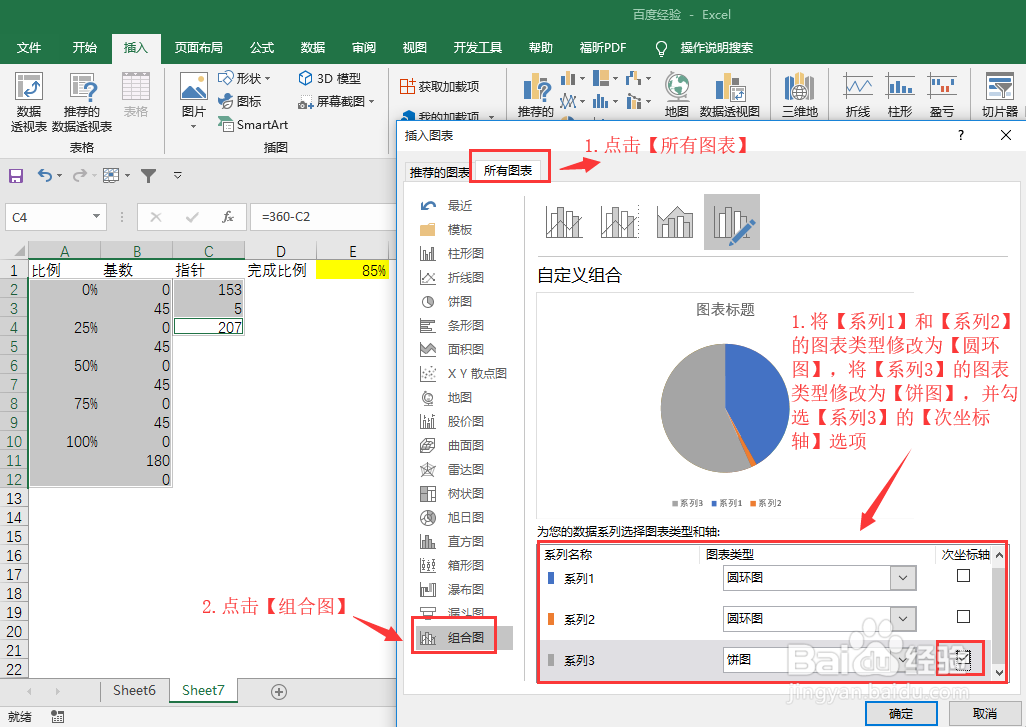

在弹出对话框中依次点击选项【所有图表】-【组合图】，将【系列1】和【系列2】的图表类型修改为【圆环图】，将【系列3】的图表类型修改为【饼图】，并勾选【次坐标轴】选项，点击【确定】

6/15

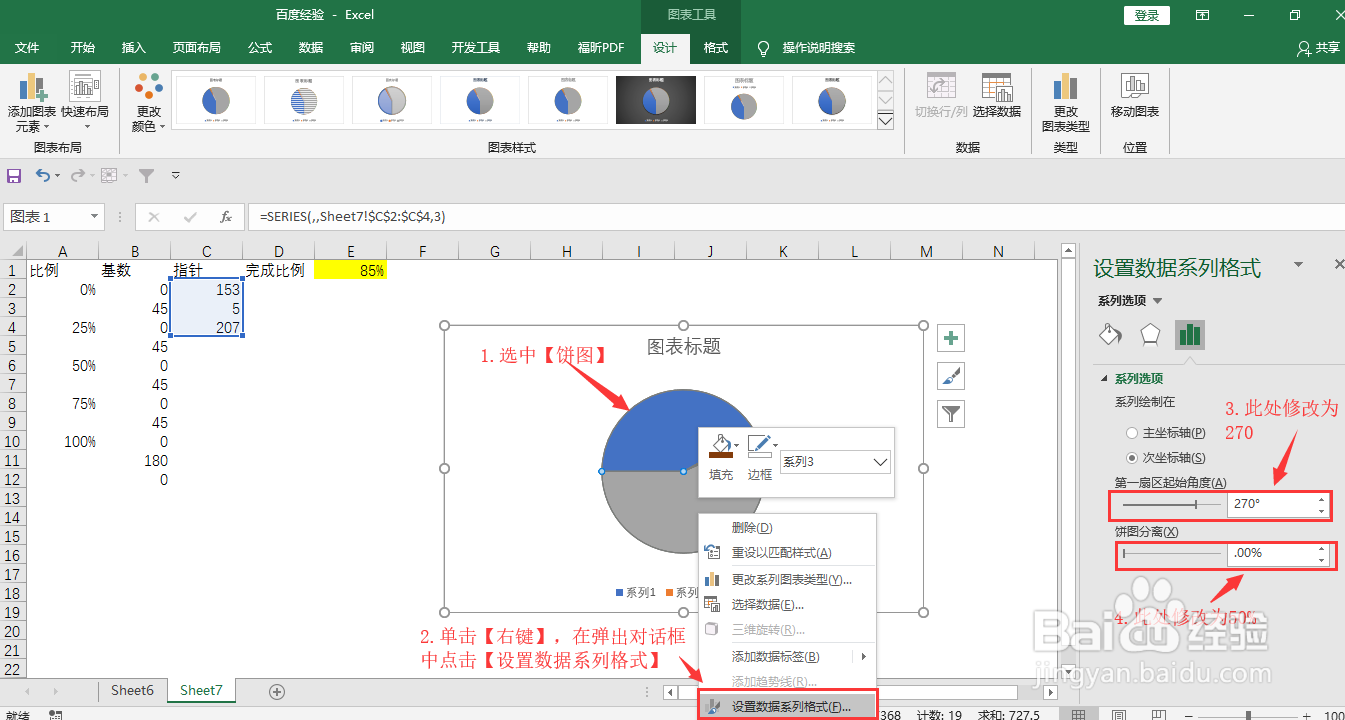

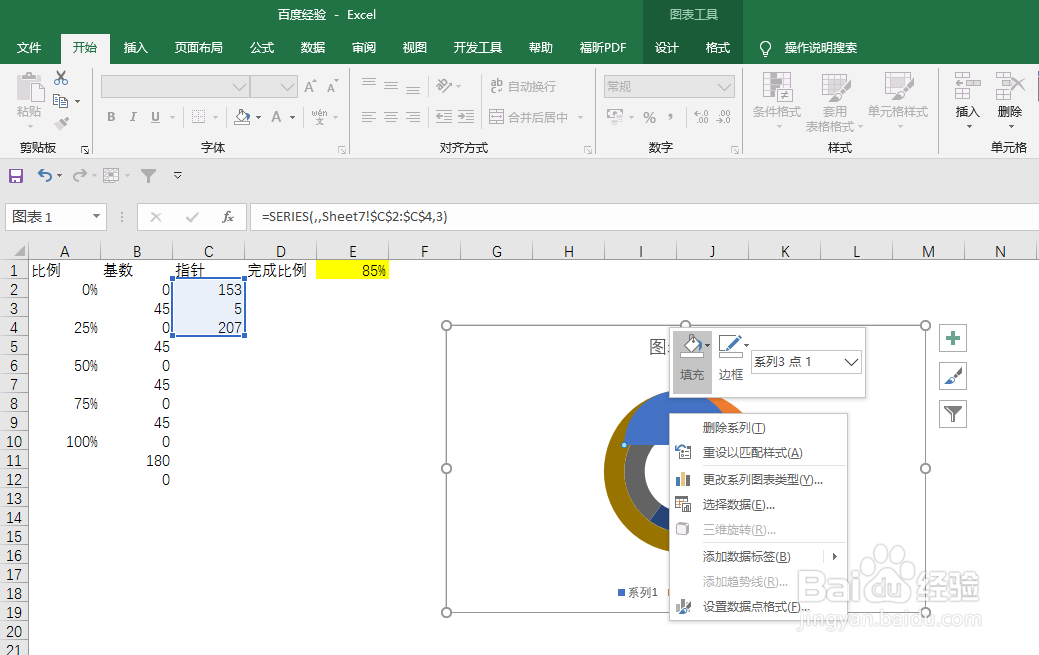

选中【饼图】，单击【右键】，在弹出对话框中选择【设置数据系列格式】，将【第一扇区起始角度】修改为【270°】，将【饼图分离】修改为【50%】

注意：若为圆形仪表盘图，【第一扇区起始角度】应修改为【225°】

7/15

再次选中【饼图】，将其除最细的【指针】外的两面扇形区域【填充】和【边框】颜色均修改为【无填充】

8/15

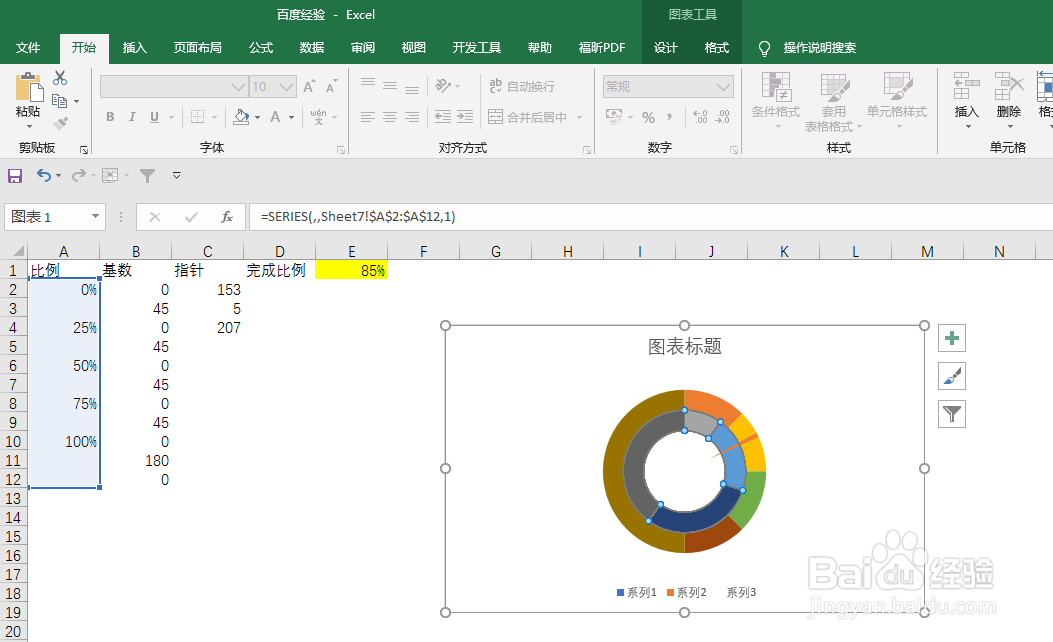

选中【内部圆环】，单击鼠标【右键】，将其填充和边框颜色均修改为【无色】

9/15

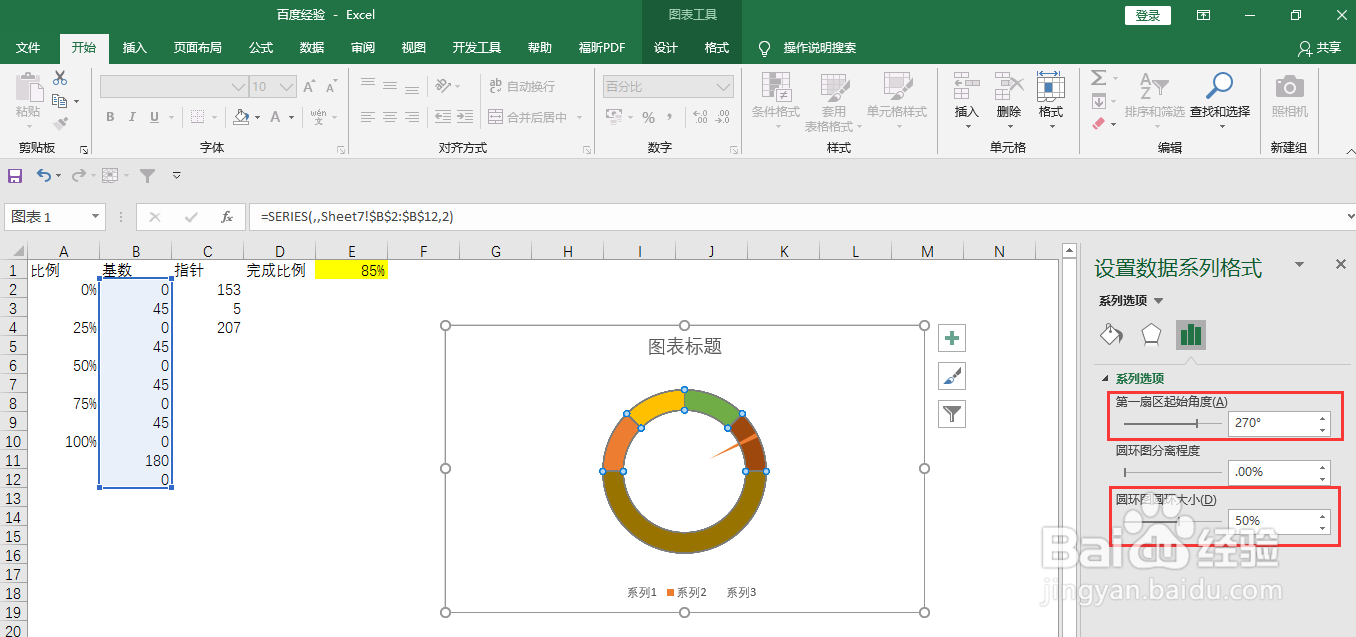

选中【外圆环图】，将其【第一扇区起始角度】修改为【270°】，将【饼图分离】修改为【50%】，方法与【步骤 6】修改【饼图】设定同

10/15

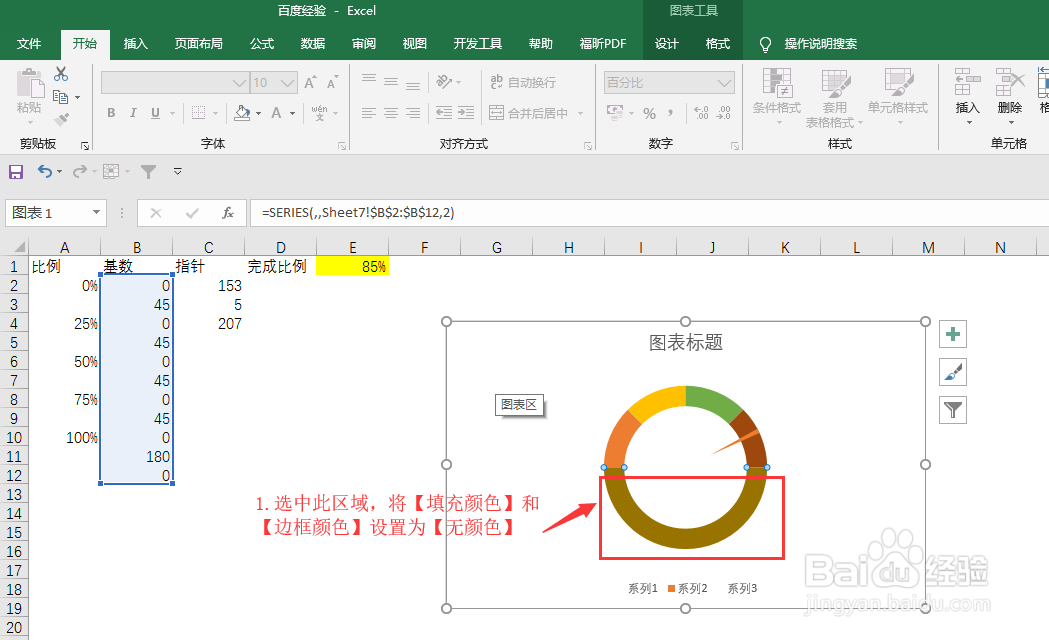

将【圆环图】的下半部分【填充颜色】和【边框颜色】修改为【无色】或【无填充】。

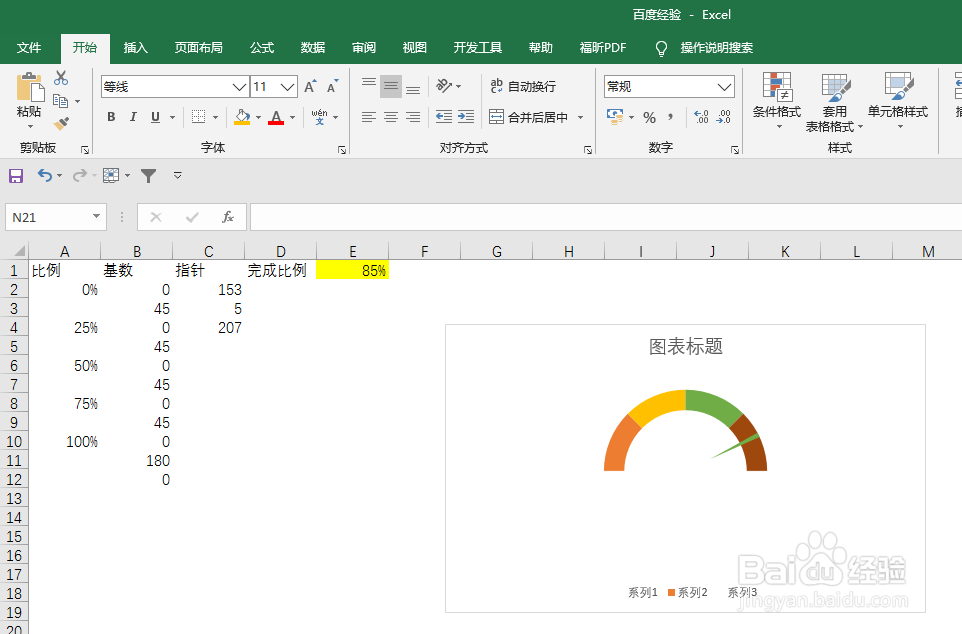

完成【半圆环图】的制作。

11/15

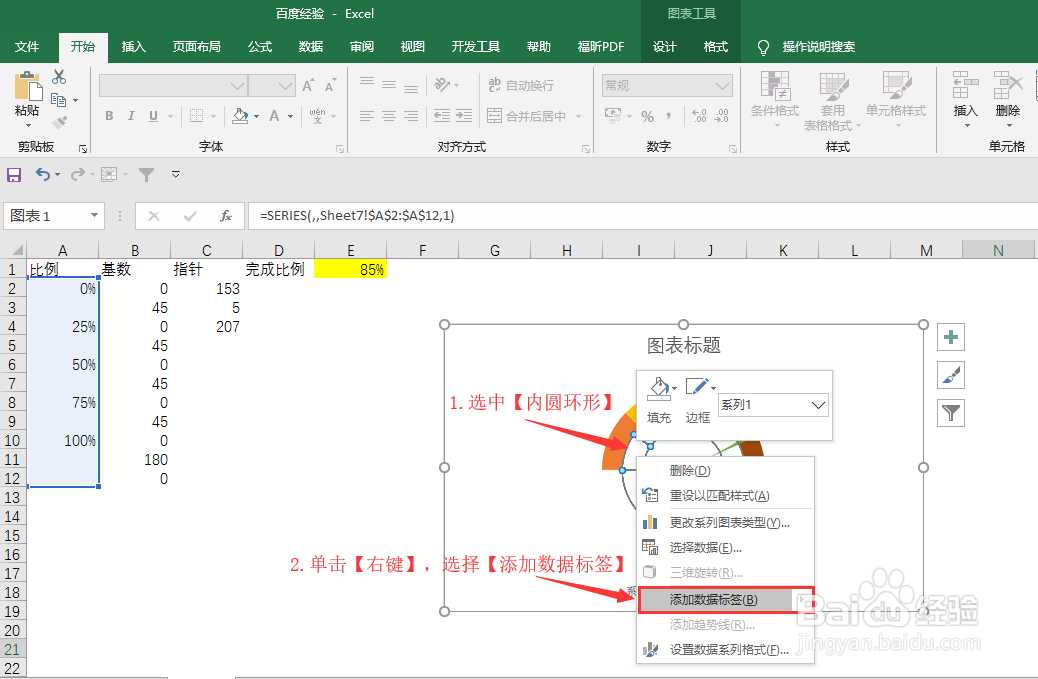

选中【内圆环形】，单击【右键】，选择【添加数据标签】

12/15

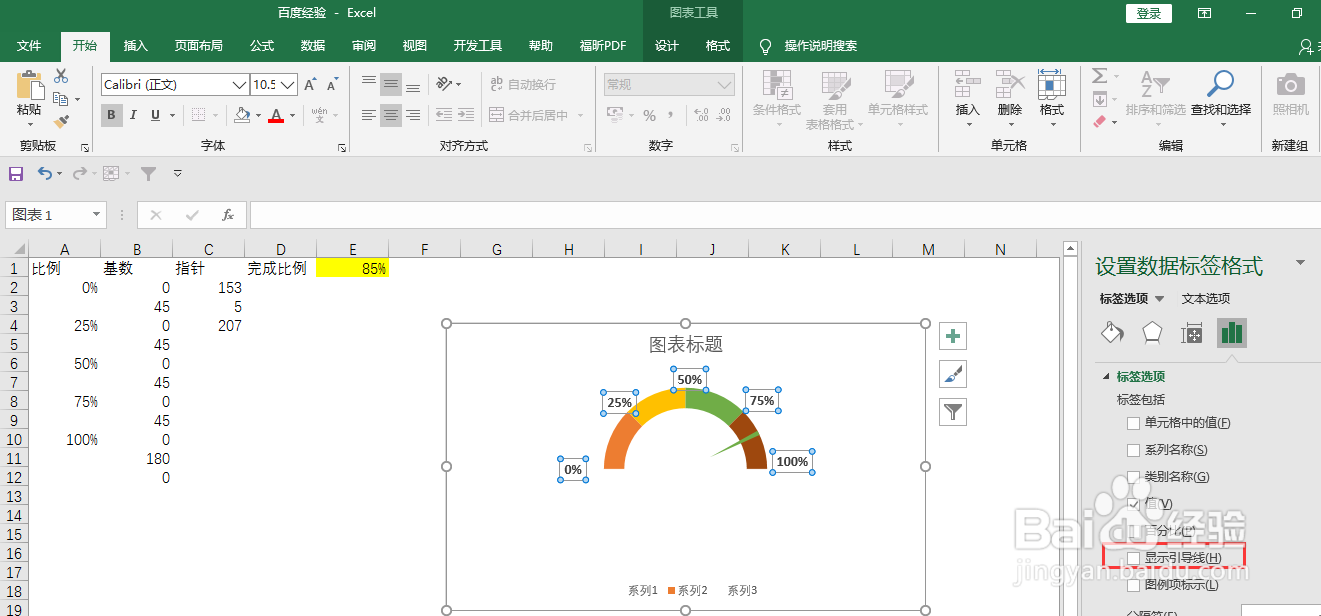

将【数据标签】选中，用鼠标拖拉移动至合适的位置，并去除【显示引导线】勾选

13/15

美化图表，调增填充颜色，并将饼图拖到中心。

14/15

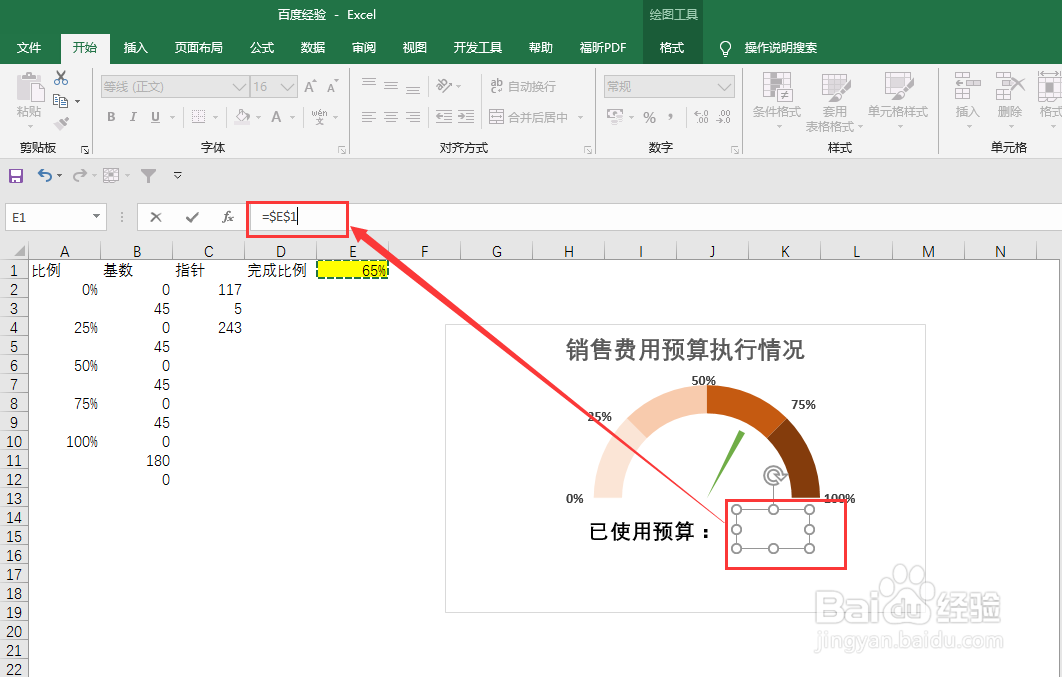

插入两个文本框，分别在编辑栏中输入“已使用预算”和“=$E$1”

15/15

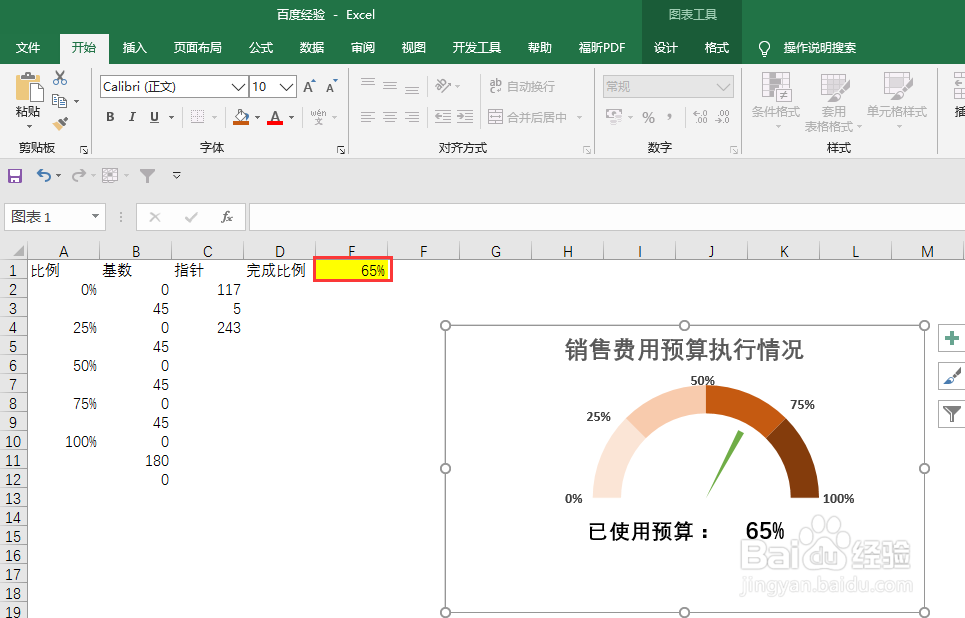

成果图，随着单元格【E1】数据的变动，仪表盘图表中的【指针】指向会对应变动。

注意事项

饼图拖到中心不太好操作，多试几次
